SCARA机器人双工位物料转运输送线

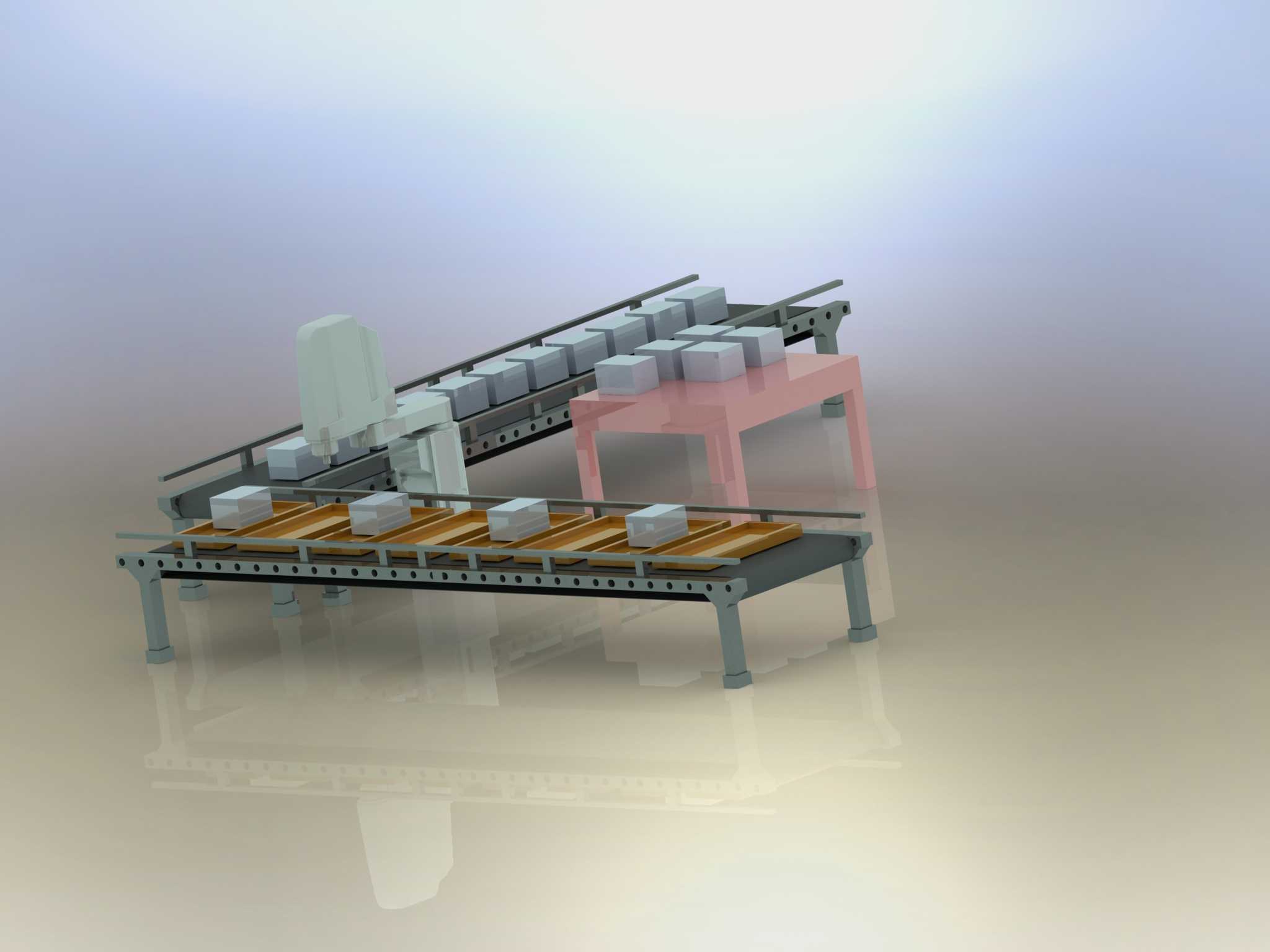

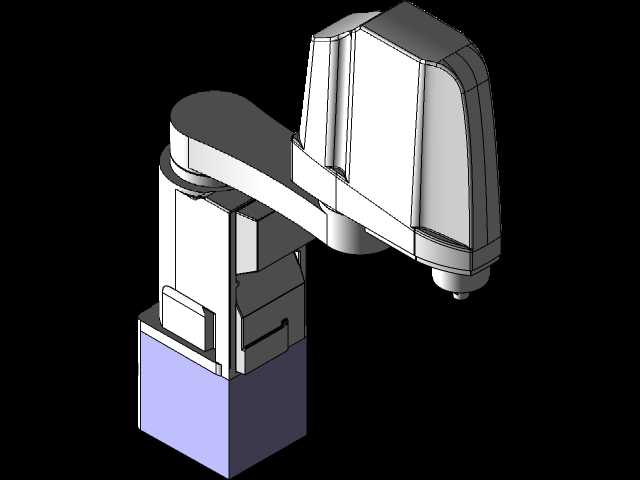

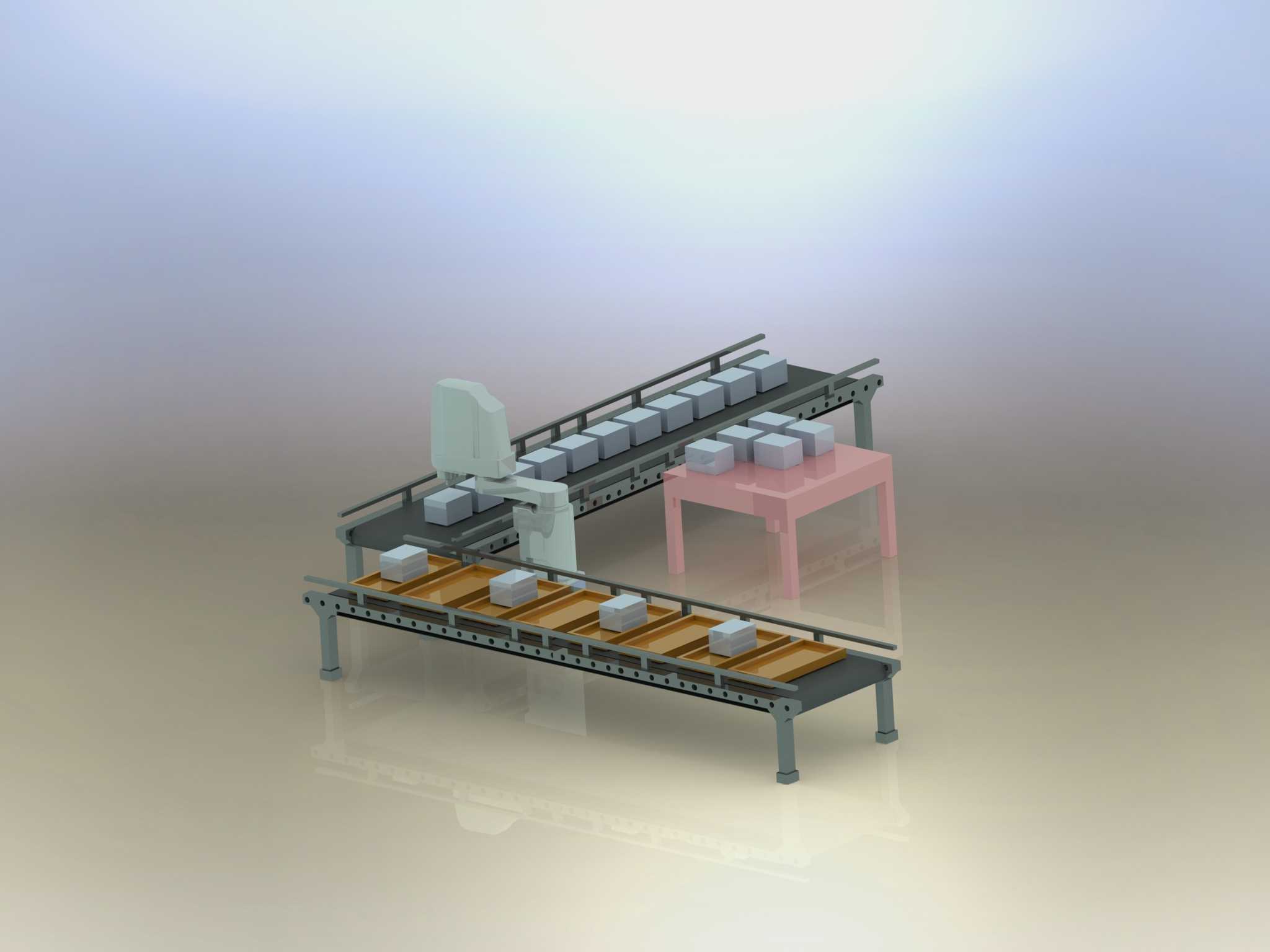

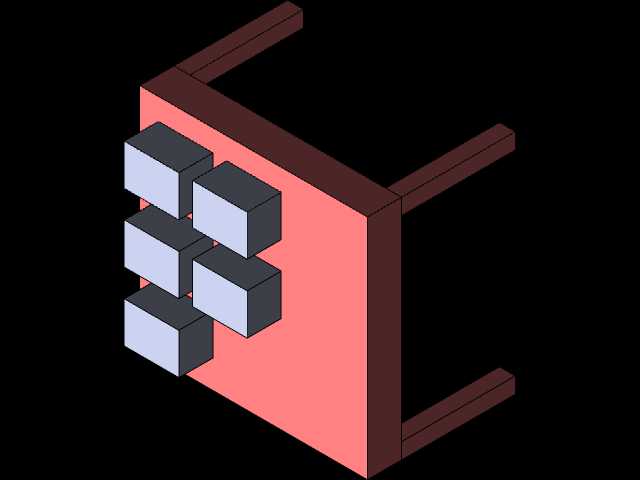

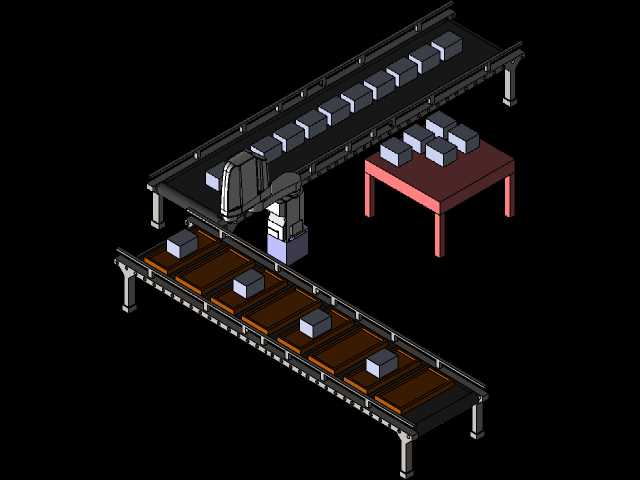

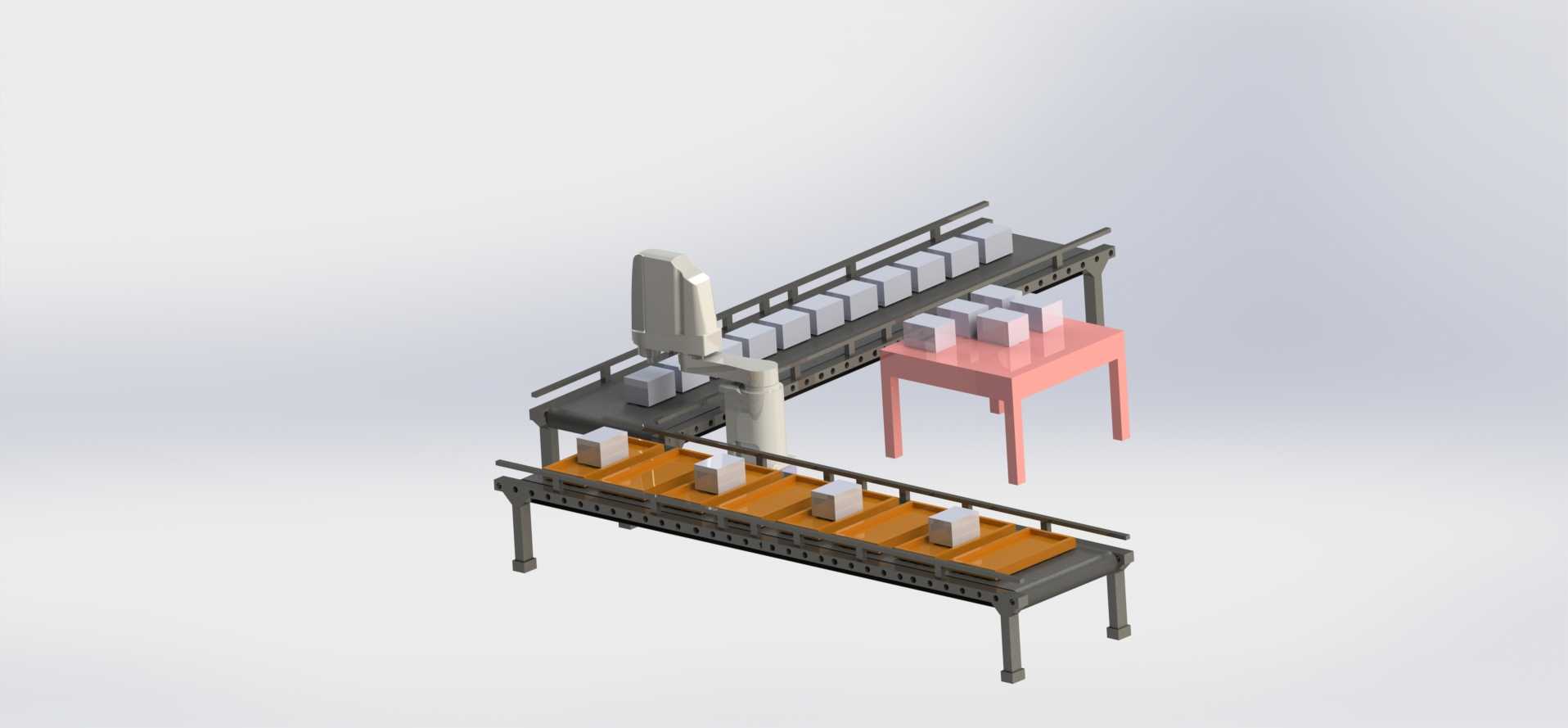

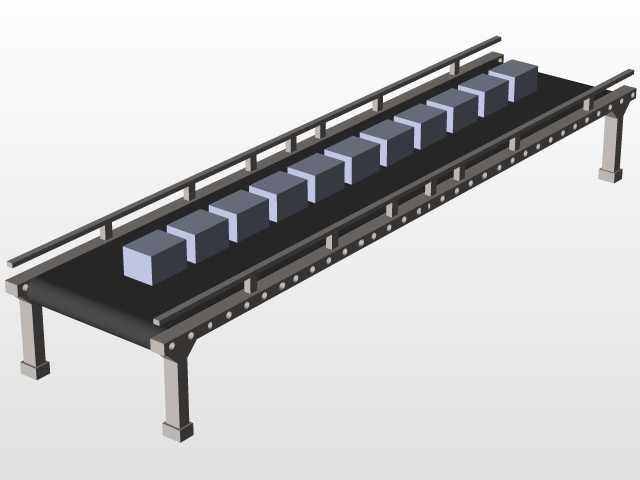

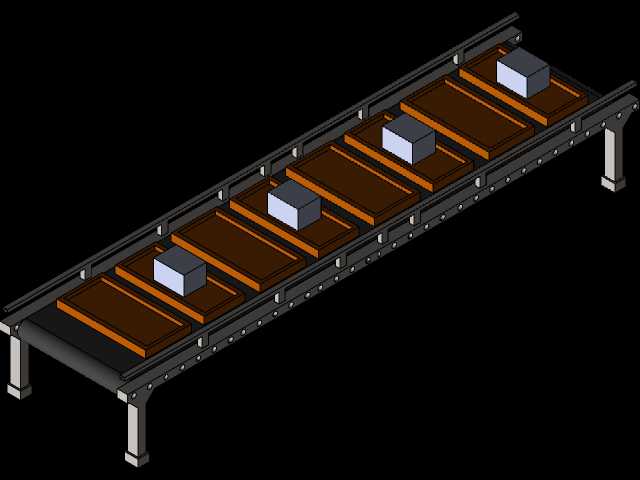

这套物料转运方案主要面向3C电子、小型五金零部件、包装成品等轻工制造场景的产线工序衔接需求，可适配多工序间的短距离物料快速转运，解决传统人工搬运效率低、对位精度差、重复劳动强度大的痛点，常见于产品组装段到检测段、加工段到包装段的工位衔接场景，也可适配小型仓储的料箱快速分拣转运作业。整套设备由两台平行布置的皮带输送机构、一台ABB品牌SCARA水平多关节机器人、中转置物台三部分构成，其中下层输送线负责承接上一工序流转来的待转运物料，上层输送线负责将机器人转运后的物料输送至下一工位，粉色中转台作为临时缓存位，可应对上下游工位节拍不匹配的情况，避免出现物料堆积或工位待料的问题。设备的核心功能是通过SCARA机器人的高速水平运动，完成两个输送线之间的物料抓取与精准放置，SCARA机器人本身具备X/Y方向的高速往复运动能力，Z轴可完成升降抓取动作，旋转轴可调整物料摆放角度，适配不同来料的姿态调整需求，相比传统的龙门移栽机构，该方案占地更小、运动速度更快、重复定位精度更高，可适配最高每分钟数十次的抓取节拍，满足高速产线的转运需求。设计过程中，首先根据目标转运物料的单重、外形尺寸确定了SCARA机器人的臂展与负载选型，确保机器人工作半径可完全覆盖下层输送线上料位、中转台、上层输送线下料位三个核心作业点，避免出现作业盲区；输送线采用标准铝型材搭建框架，皮带选用耐磨防滑的PVC材质，线体两侧设置可调式挡边，可根据物料宽度调整挡边间距，避免物料输送过程中出现偏移；机器人安装底座与输送线框架采用分体式安装设计，减少机器人高速运动时的振动传递到输送线，保证物料输送的平稳性；中转台采用平整的非金属台面，避免刮伤物料表面，台面高度与输送线作业面高度匹配，减少机器人Z轴的升降行程，缩短单次作业的循环时间。安装边界方面，整套设备的长度可根据产线实际工位间距调整，宽度控制在1.2米以内，高度不超过1.5米，可直接嵌入现有标准产线的工位间隙中，不需要对原有产线做大规模改造；设备预留了标准的IO通讯接口，可直接对接上下游设备的PLC控制系统，实现上下游工位的信号联动，当上游输送线到位传感器检测到物料到位后，自动触发机器人抓取动作，当下游工位发出待料信号时，机器人再将缓存位的物料转运至上层输送线，实现全流程无人化自动运行。整套方案的结构布局紧凑，运动路径经过优化，机器人在两个输送线之间的运动轨迹避开了线体支架等干涉区域，保证运行过程无碰撞风险，同时预留了安全防护的安装位，可根据现场需求加装光栅防护栏，避免人员误入作业区域引发安全事故。
