三菱机器人配套茶壶自动送料抛光产线结构

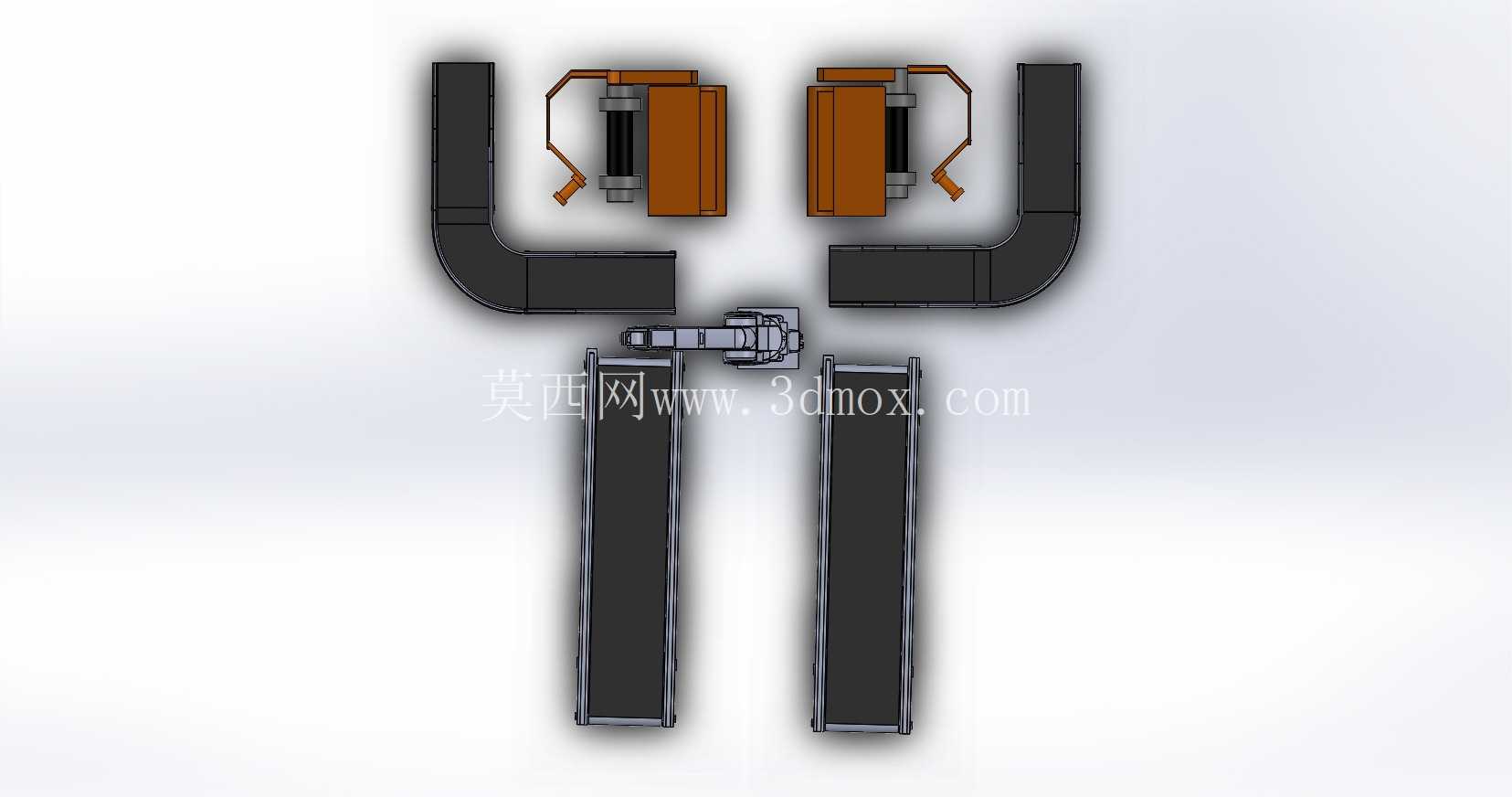

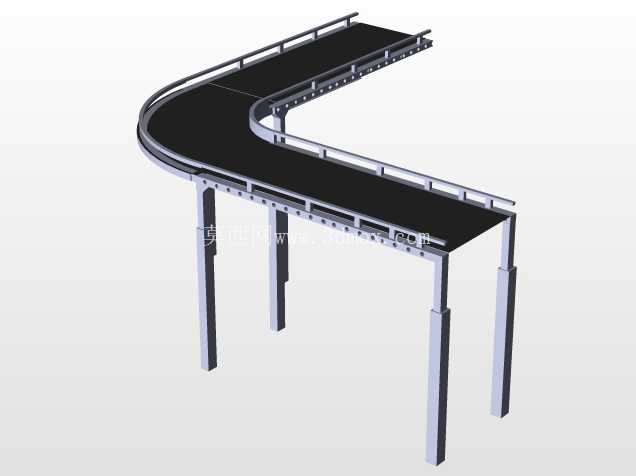

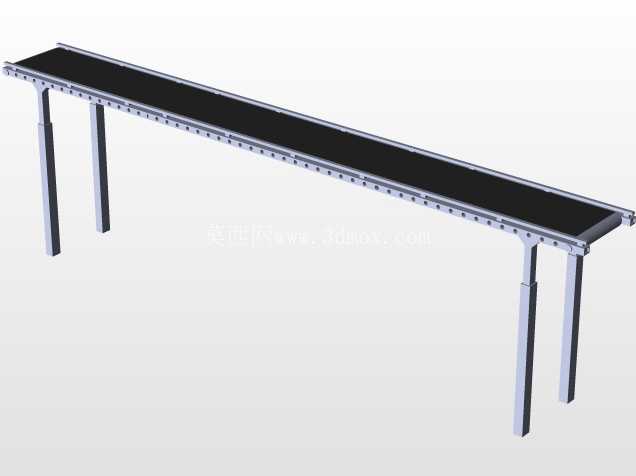

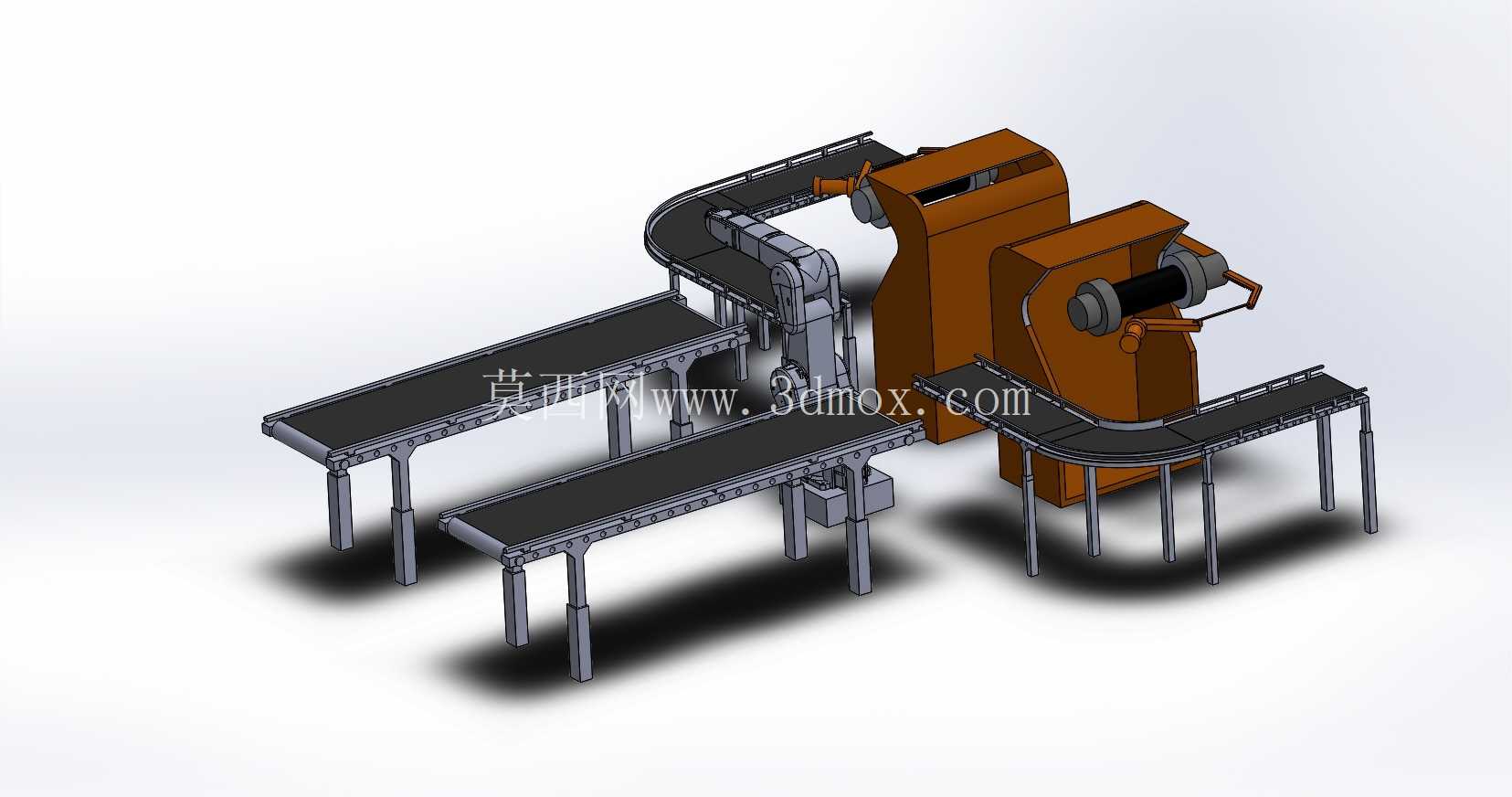

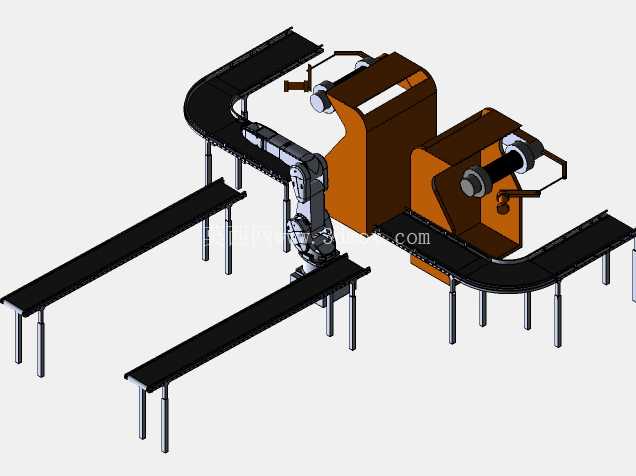

　　这套产线结构针对日用陶瓷茶壶的表面抛光工序设计，核心解决传统人工上下料抛光过程中，工件定位一致性差、抛光压力波动导致的成品良率偏低问题，同时规避抛光工位粉尘环境对操作人员的职业健康影响，适配中小型陶瓷制品加工车间的批量化连续生产需求。整体布局采用对称式双工位抛光单元搭配中间机器人上下料的结构，两侧平行布置的皮带输送线分别承担待抛光毛坯上料、抛光完成件下料的功能，输送线侧边设置的L型挡边结构可避免工件在传输过程中偏移掉落，输送线末端设置的简易定位挡块可将待抓取茶壶限制在固定坐标范围内，降低机器人的轨迹编程复杂度，无需额外增加视觉定位系统即可完成精准抓取，有效控制产线的整体搭建成本。

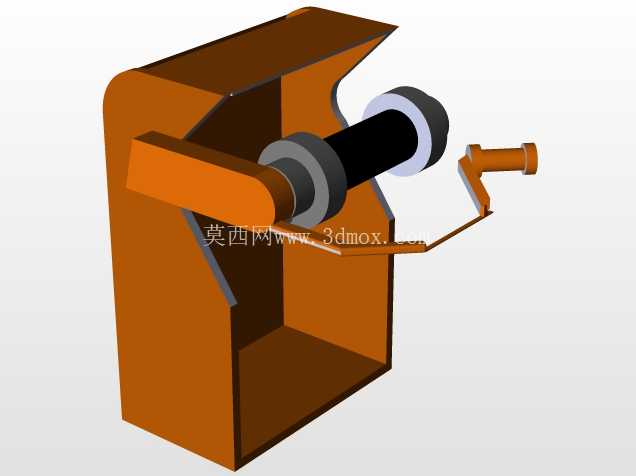

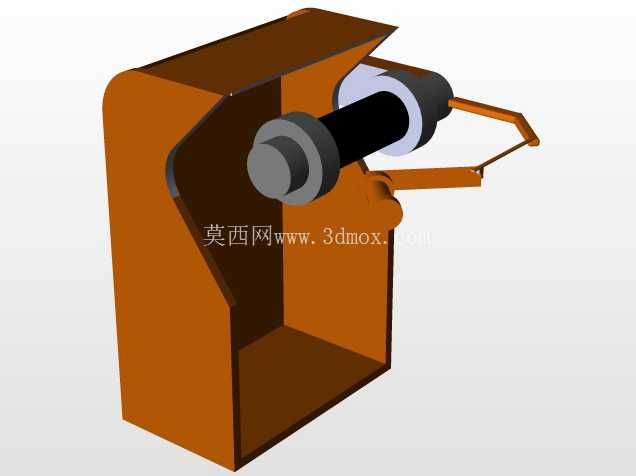

　　中间搭载的多关节机械手末端配置适配茶壶壶身曲面的夹爪，夹爪接触面包覆柔性防滑材质，避免夹持过程中对陶瓷毛坯表面造成夹痕损伤，机械手的运动轨迹覆盖两侧抛光工位与上下料输送线的全部作业范围，可根据抛光工序的节拍要求调整抓取等待时长，当一侧抛光工位完成作业后，机械手优先完成该工位的成品取放、毛坯上料动作，再转向另一侧工位作业，全程无冗余运动路径，将单工位上下料的辅助耗时压缩到最低。两侧的抛光单元采用封闭式挡边结构，可阻挡抛光过程中产生的磨料飞溅，抛光工位的工件装夹位置与输送线定位点的坐标差经过精准校核，机械手在完成抓取后无需二次调整姿态即可将工件准确放置到抛光夹具上，减少机械手的关节调整动作，延长核心传动部件的使用寿命。

　　从安装边界来看，整套产线的整体占地宽度适配常规车间3米宽的通道预留要求，长度方向可根据车间的实际排布需求调整输送线的延伸长度，输送线的支架采用标准铝型材拼接结构，安装时无需大规模预埋固定，可根据生产计划的调整快速完成移位重组，抛光单元的底部设置可调脚杯，可适配车间地面的不平整误差，保证抛光主轴的运行垂直度，避免抛光过程中出现偏磨问题。设计过程中重点校核了机械手的运动包络线与周边结构的安全距离，在机械手的最大运动半径范围内未设置任何突出的固定结构，避免运行过程中出现碰撞干涉，同时输送线的运行速度与抛光工位的加工节拍做了联动匹配，当抛光工位处于加工状态时，上料输送线自动降速运行，避免待加工工件在定位端堆积，下料输送线则根据成品放置的间隔自动调整运行速度，保证成品件之间预留足够的间隙，避免后续转运过程中出现磕碰。

　　整套结构没有采用复杂的专用定制部件，全部传动、支撑构件均采用工业自动化领域的通用标准件，后期维护过程中可快速替换故障部件，无需单独定制加工备件，有效降低产线的全生命周期维护成本，针对茶壶类回转曲面工件的抛光作业场景，该结构可通过更换末端夹爪与抛光夹具，快速适配不同规格尺寸的陶瓷、金属回转件抛光上下料需求，具备一定的柔性生产能力，无需对整体布局做大规模改动即可完成多品类产品的生产切换。
