内置齿轮传动结构的滑轮传动组件

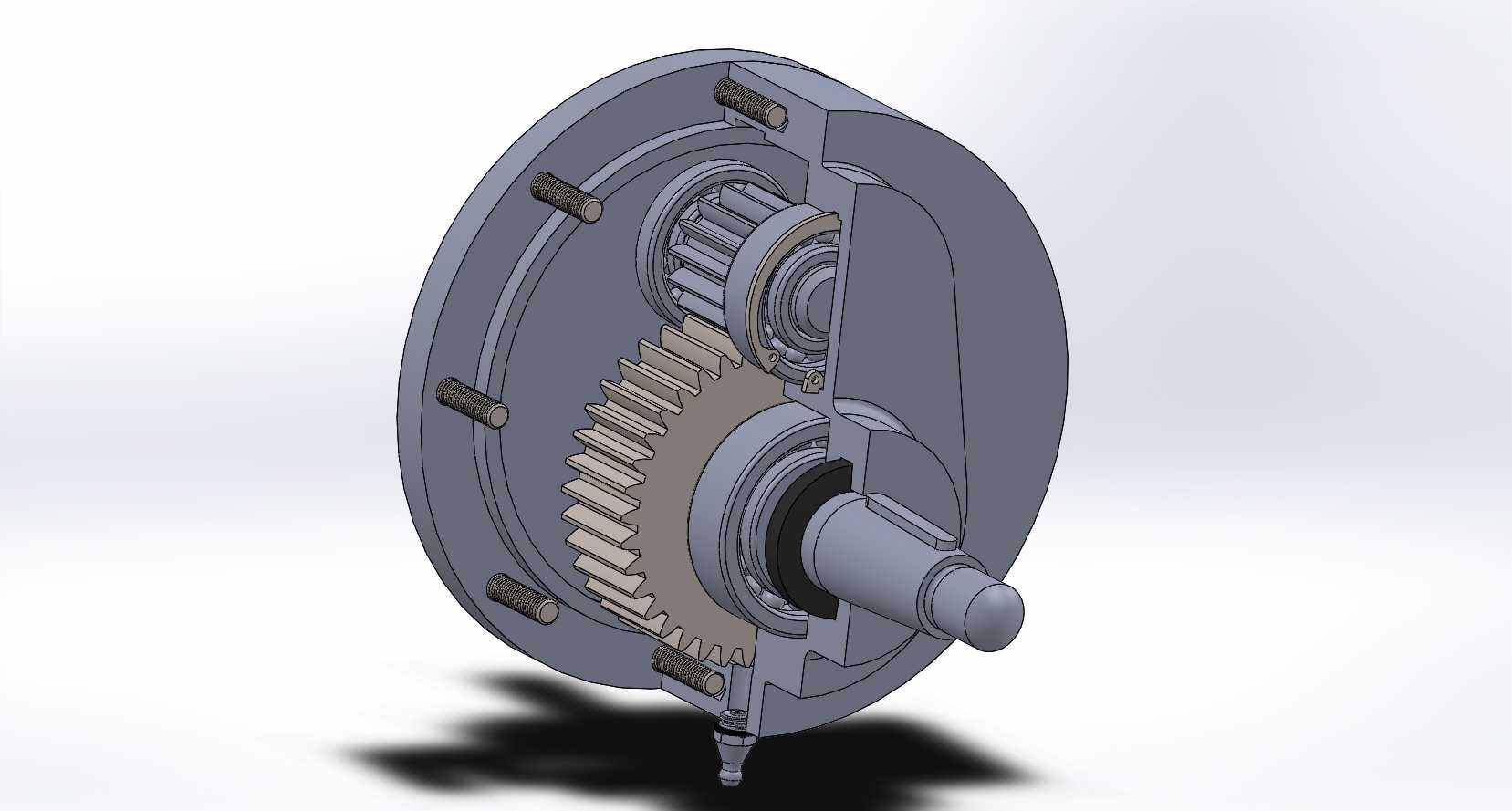

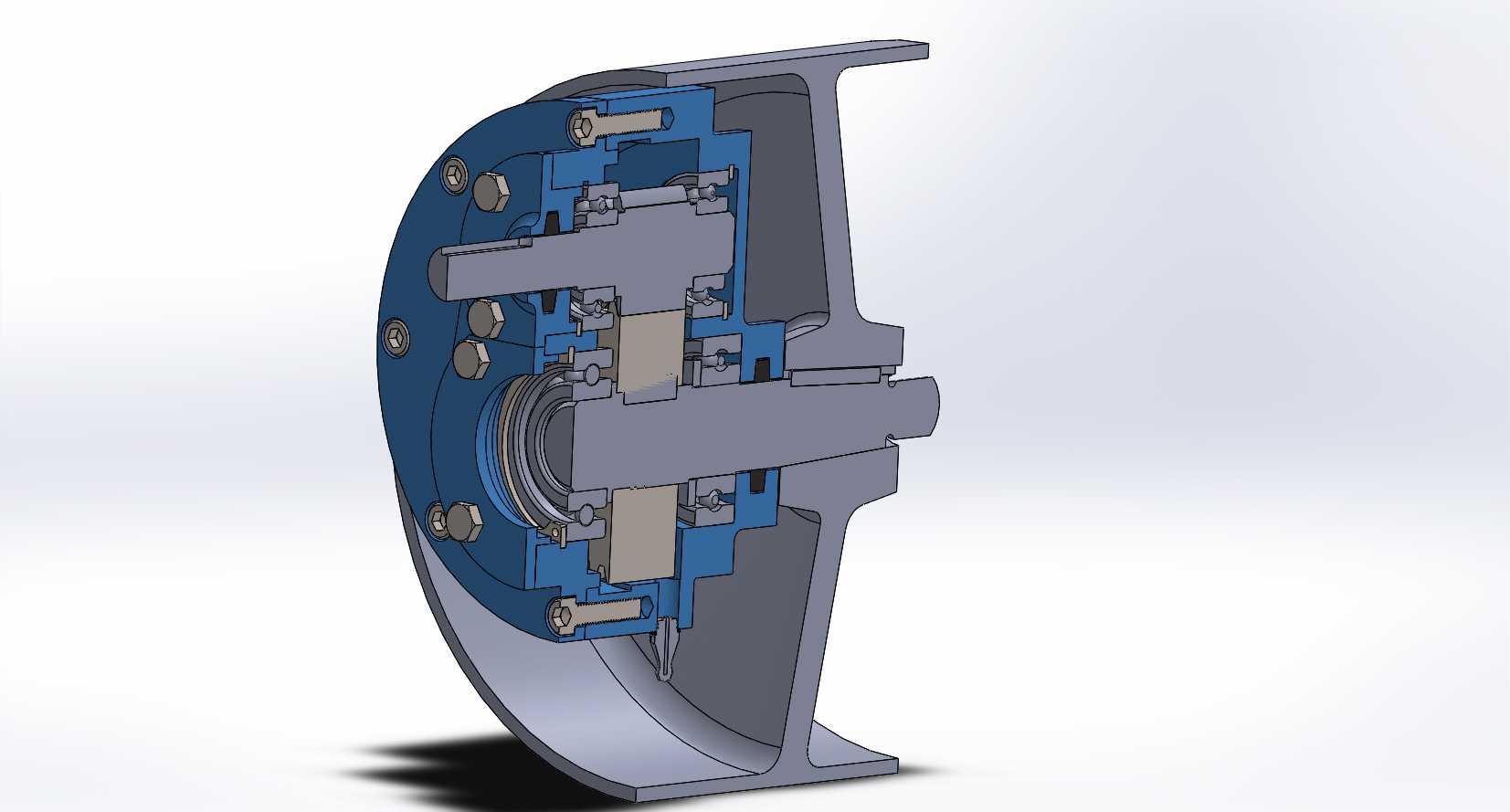

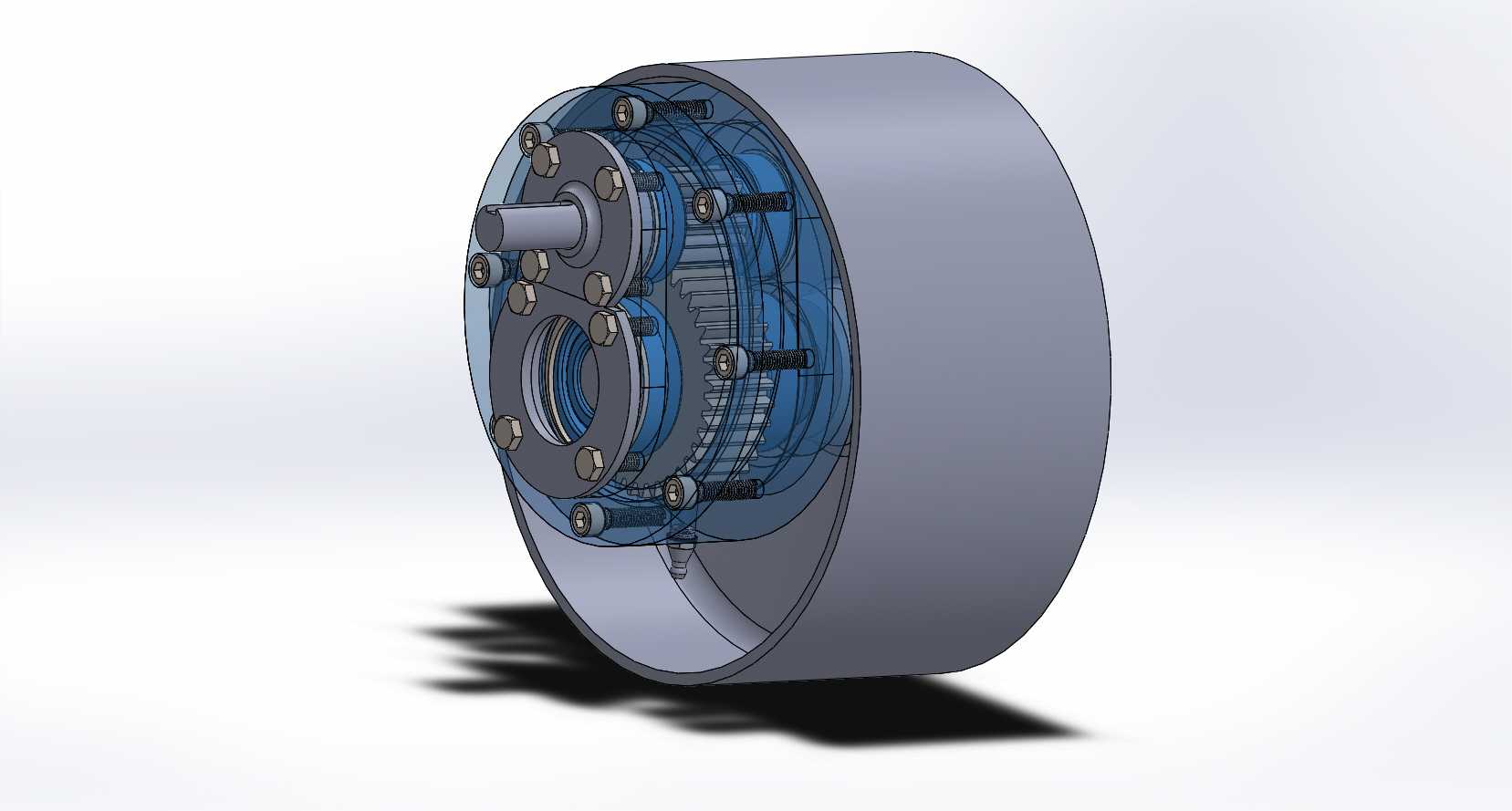

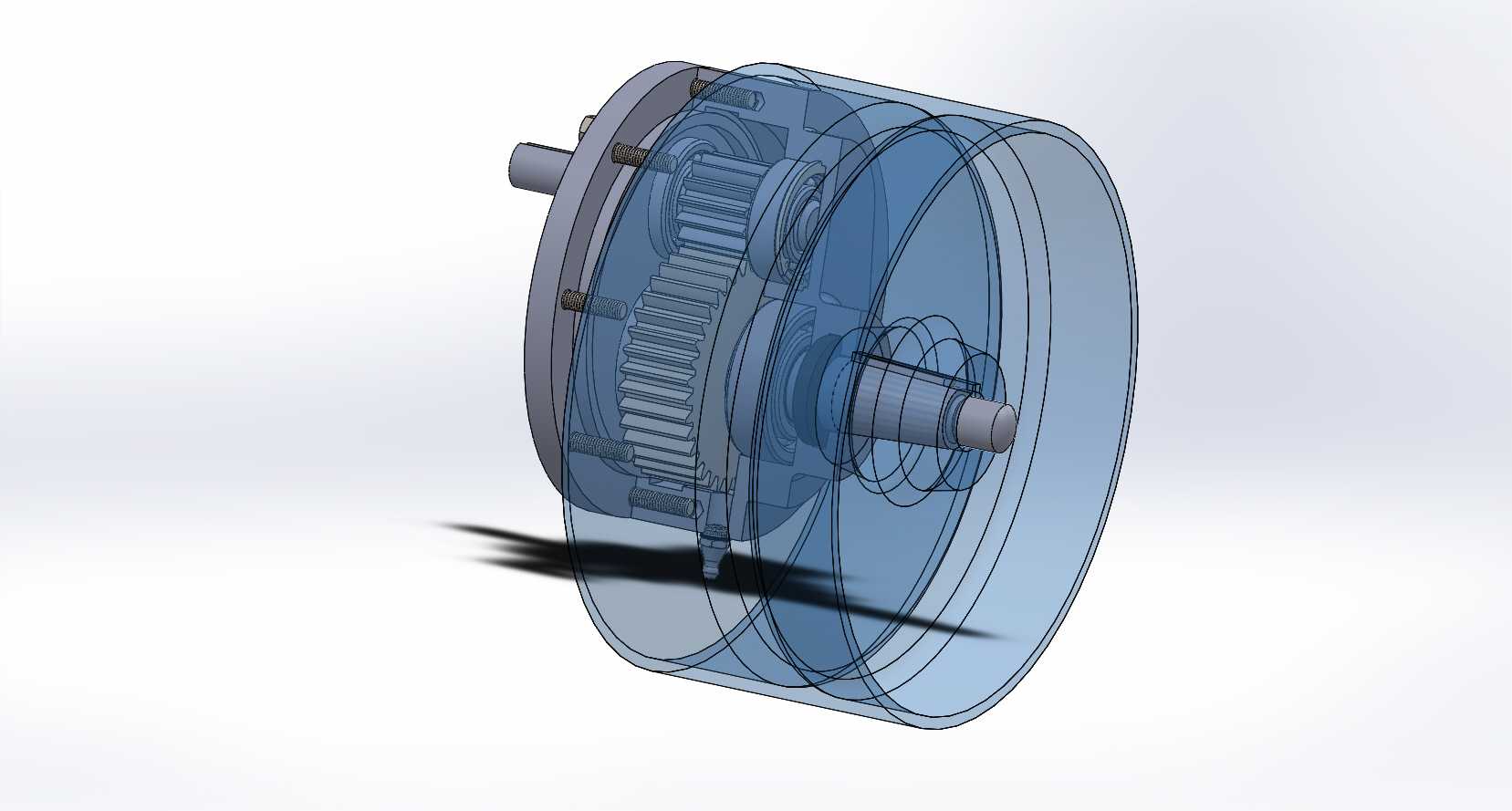

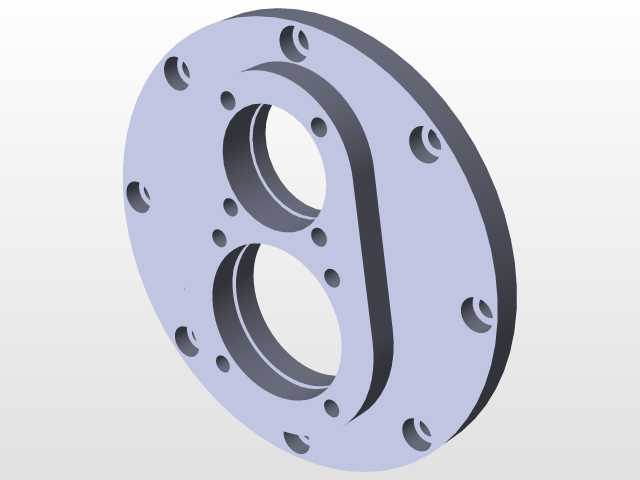

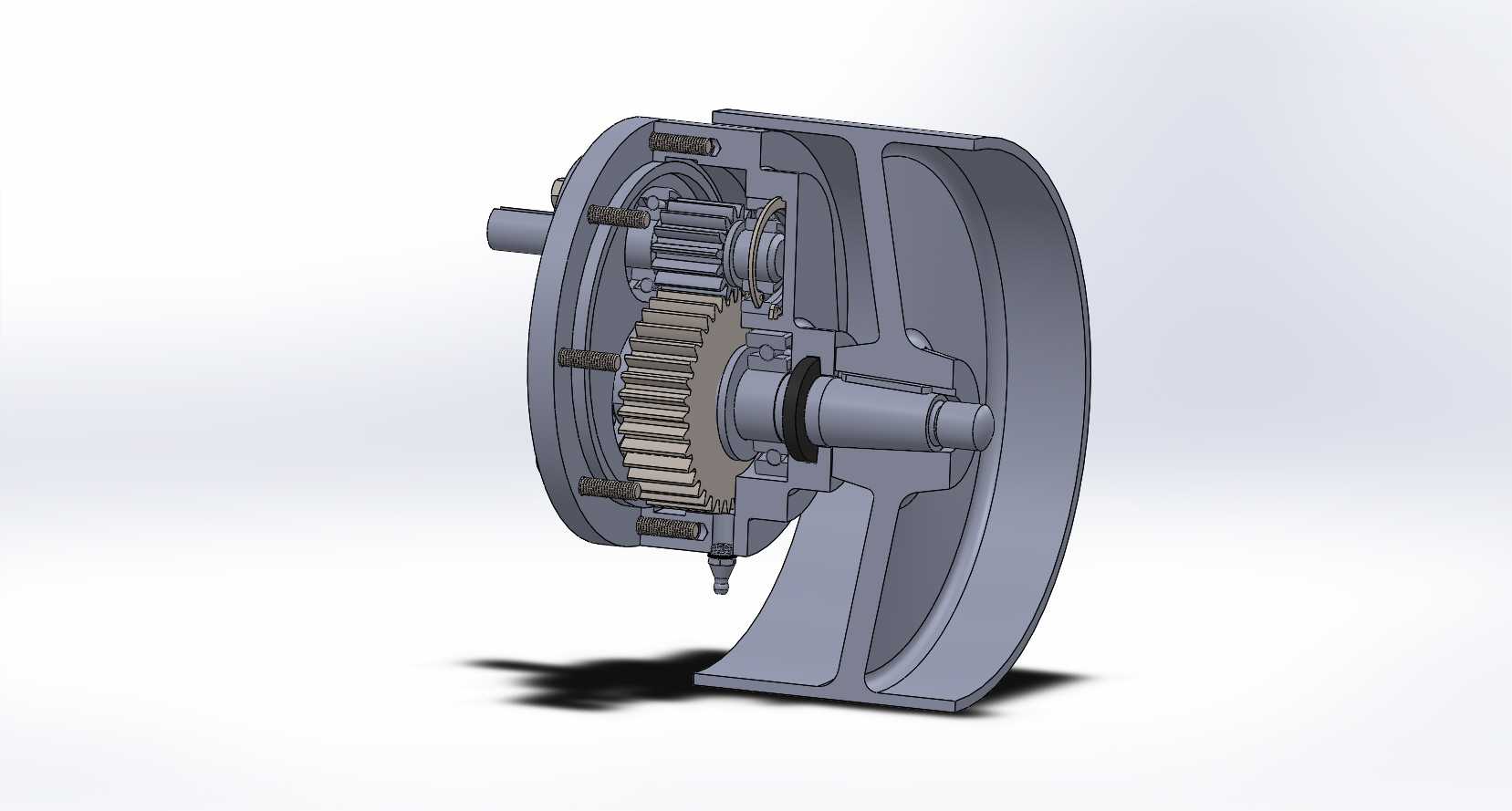

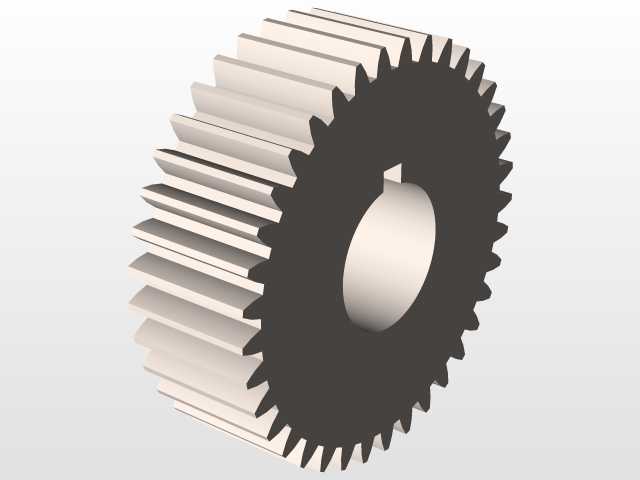

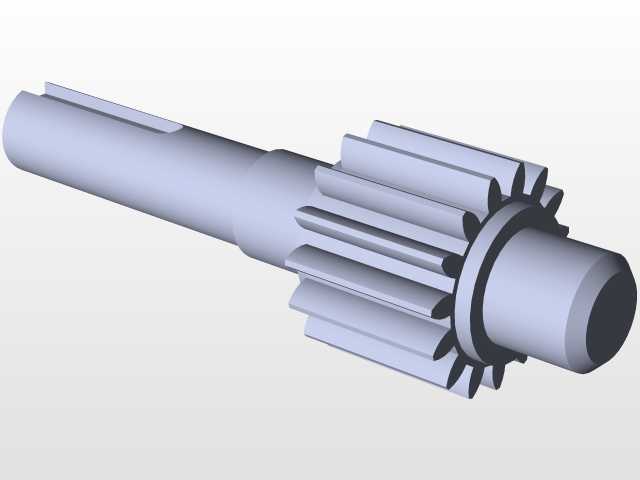

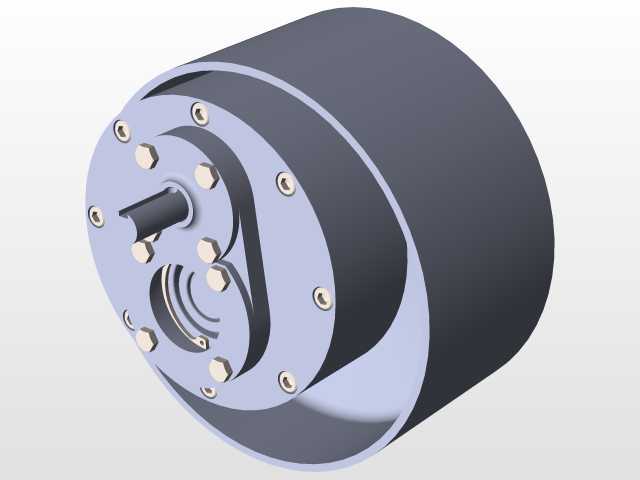

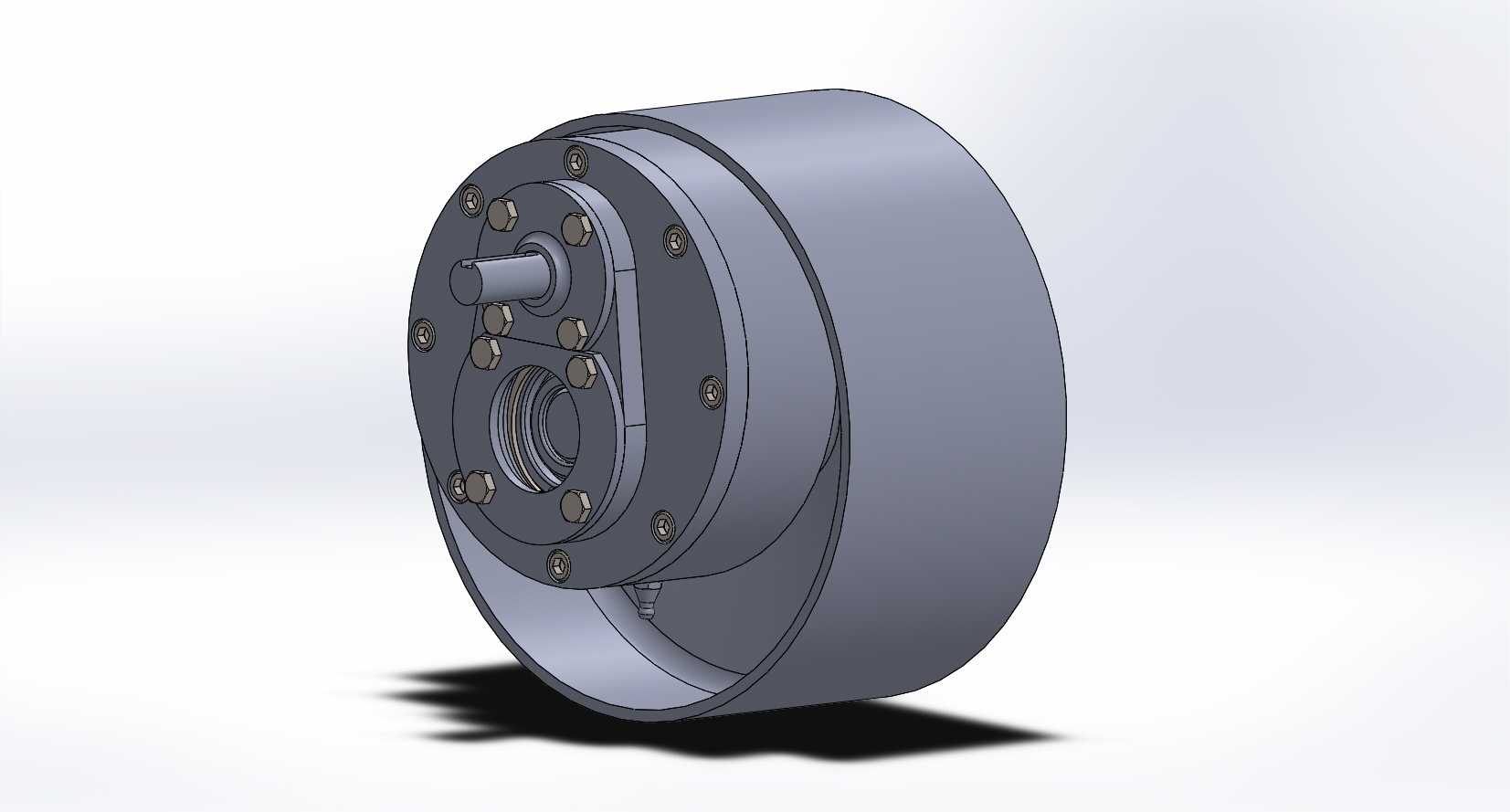

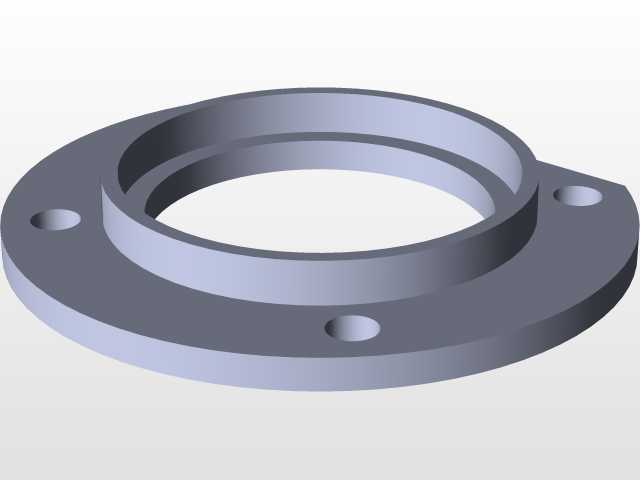

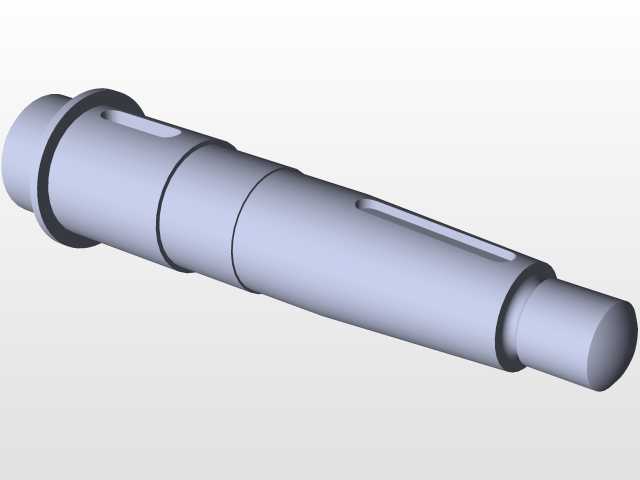

该滑轮传动组件主要应用于起重牵引、物料输送、小型设备动力传递等场景，可在轻载吊装工位、生产线物料移位装置、小型绞车设备中作为核心传动执行部件，实现动力输入与扭矩输出的匹配转换，同时依托滑轮的轮槽结构完成缆绳的导向与收放动作，兼顾传动减速与绳索导向的双重功能。从实际用途来看，该组件将齿轮减速结构与滑轮轮体集成设计，无需额外搭配独立减速箱即可实现输入高转速到输出低转速大扭矩的转换，能够直接匹配小功率动力源完成牵引、起升类动作，有效缩减整套传动机构的安装空间，减少零散部件的装配工作量。在功能特性上，组件内部采用多级圆柱齿轮啮合传动结构，输入轴的动力经齿轮组逐级传递后带动滑轮轮体同步转动，齿轮啮合侧预留了充足的润滑脂存储腔，可长期维持齿轮啮合面的润滑状态，降低传动过程中的磨损与噪音；滑轮轮体采用深槽结构设计，可适配对应直径的纤维缆绳或钢丝绳，轮缘做了圆弧过渡处理，避免缆绳收放过程中出现过度磨损，两侧的支撑轴颈采用同轴度优化设计，保证轮体转动过程中无径向窜动，传动过程平稳无卡滞。设计思路上，该组件采用集成化布局，将传动齿轮组完全内置在滑轮轮体的内部空腔中，外侧通过端盖实现密封，既可以阻挡外界粉尘、水汽进入齿轮啮合区域，也能避免润滑脂渗漏污染作业环境；输入轴与输出支撑轴采用错位布置，在有限的轮体直径范围内最大化齿轮传动比，满足小空间下的减速传动需求，所有齿轮的模数、齿宽均经过载荷校核，可匹配对应额定载荷下的传动强度要求，壳体与轮体的连接部位设置了定位止口，保证装配时各轴系的同轴度精度，降低装配调试的难度。在外形尺寸与安装边界上，该组件整体为圆盘式结构，主体外径适配常规同规格滑轮的安装尺寸，两侧伸出的支撑轴颈可直接固定在设备的安装支架上，输入轴端预留了键槽连接位，可直接联轴器、带轮等动力输入部件，安装时仅需保证两侧支撑轴的同轴度误差在允许范围内，预留出缆绳进出轮槽的操作空间即可完成装配，无需额外设计复杂的安装转接结构，能够快速替换传统无内置减速的普通滑轮，实现原有设备的传动性能升级。
