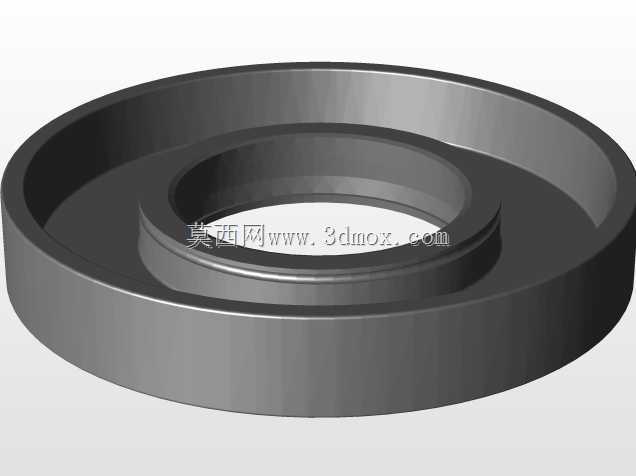

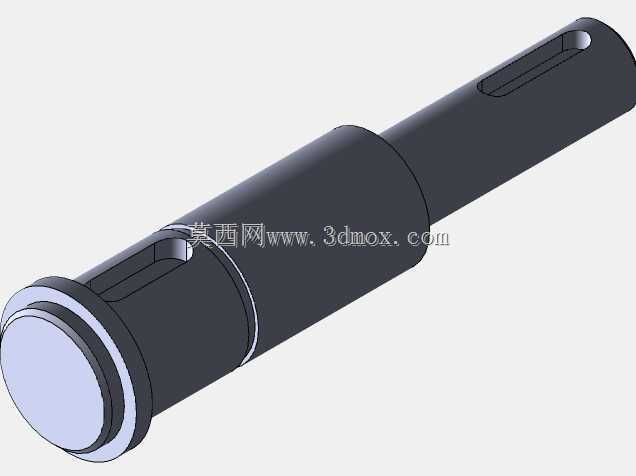

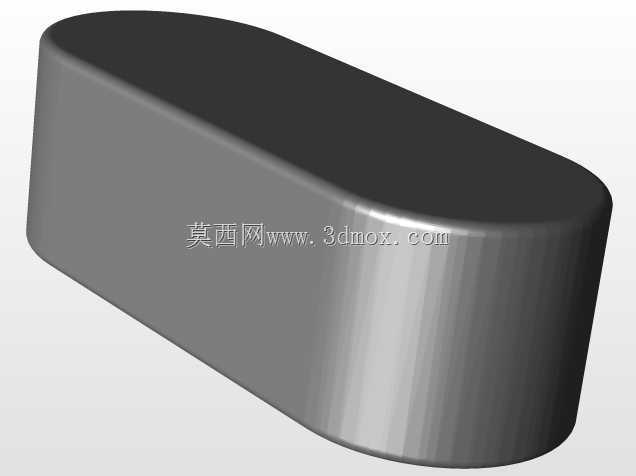

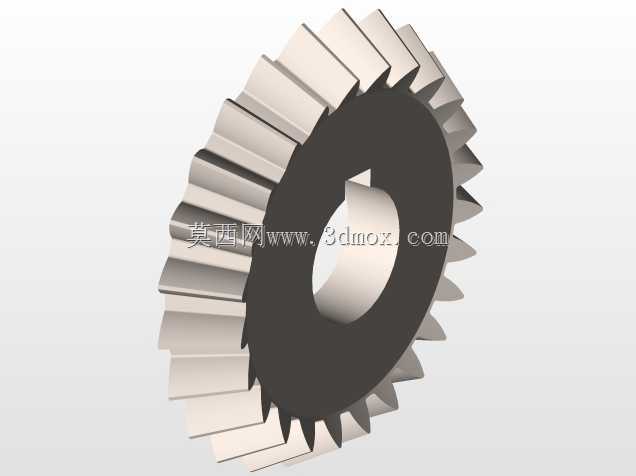

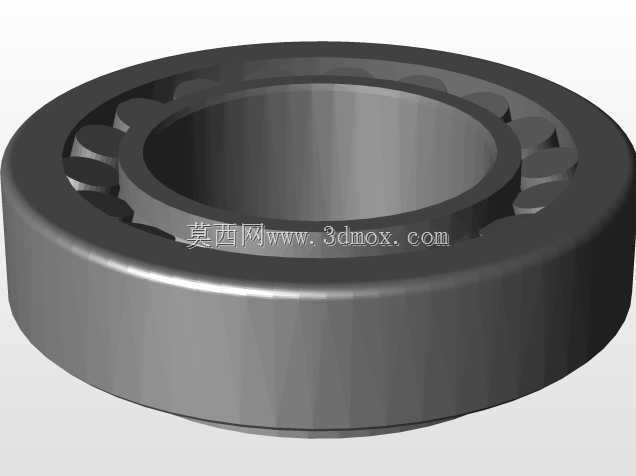

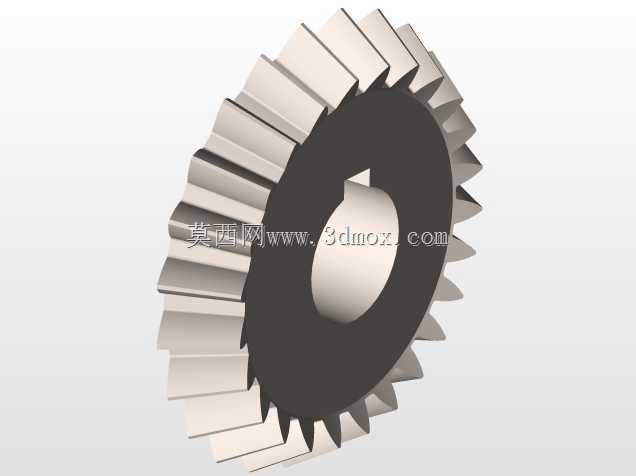

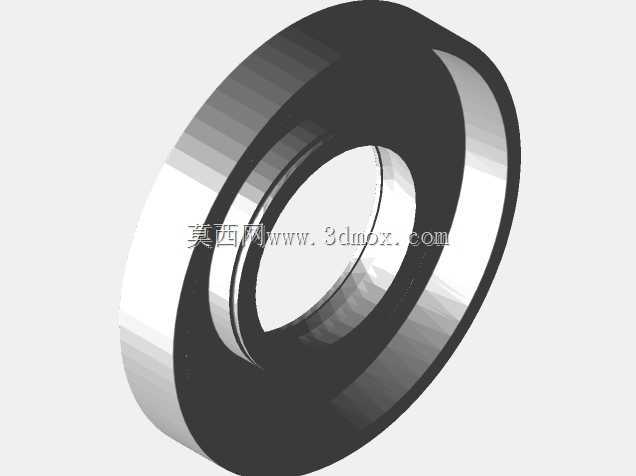

两级展开式圆柱齿轮箱减速机结构

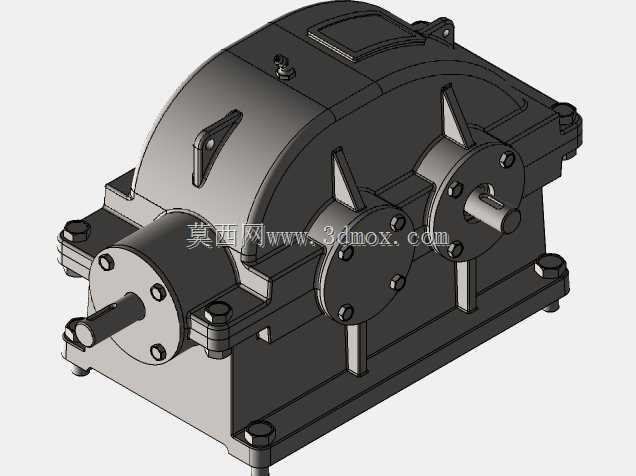

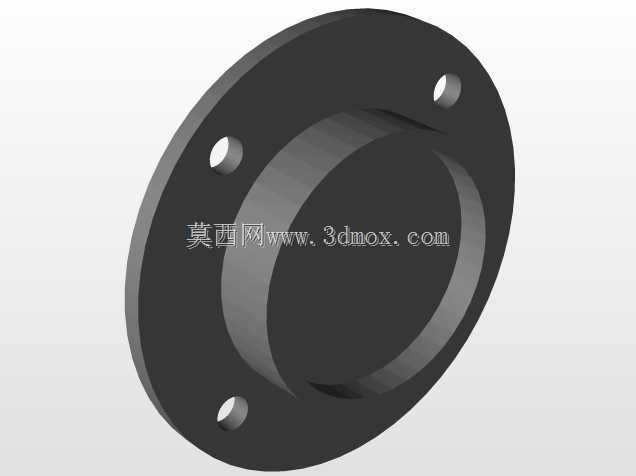

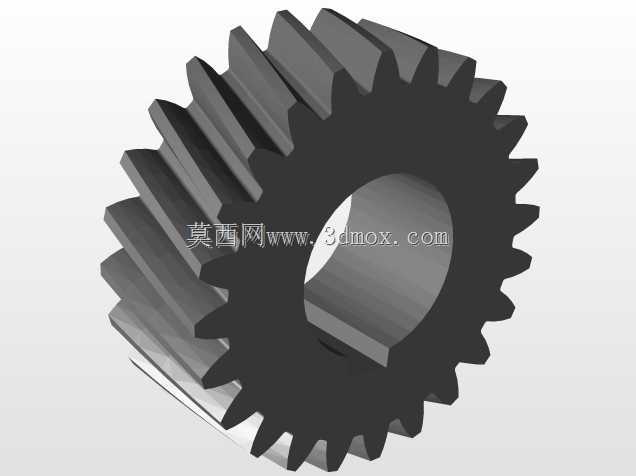

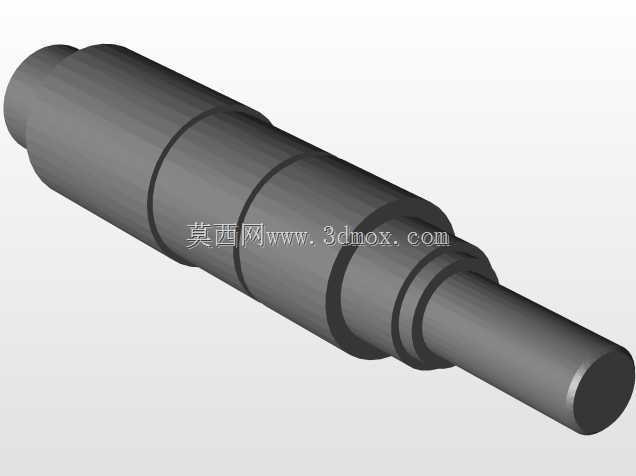

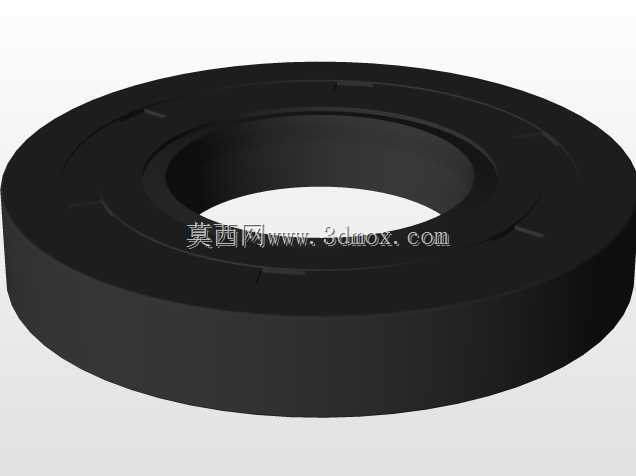

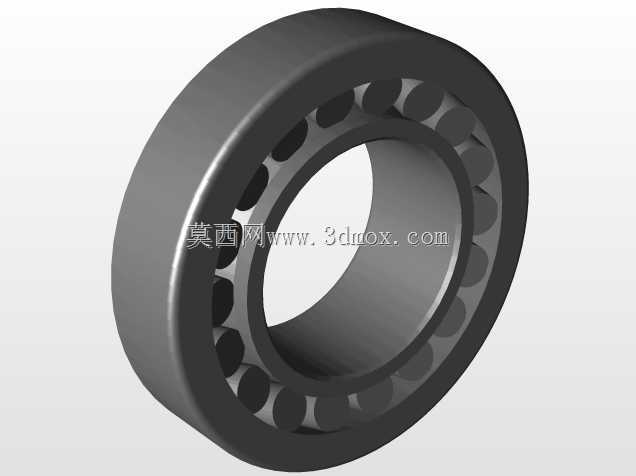

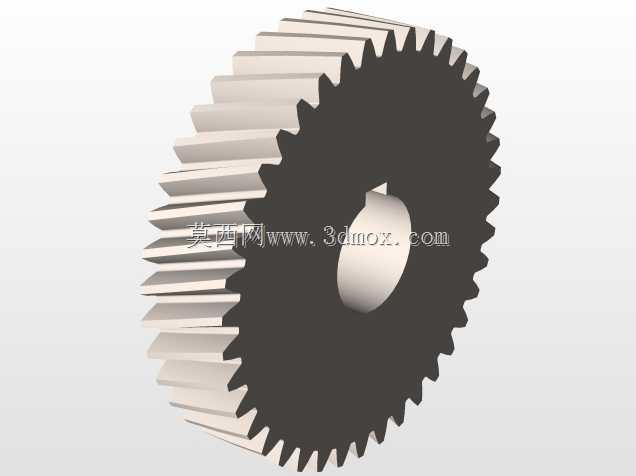

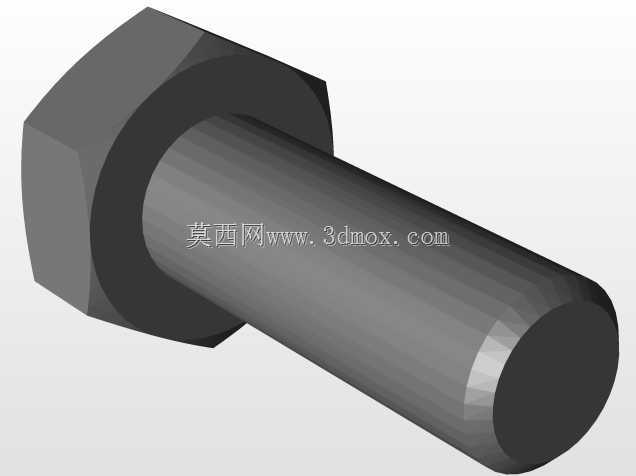

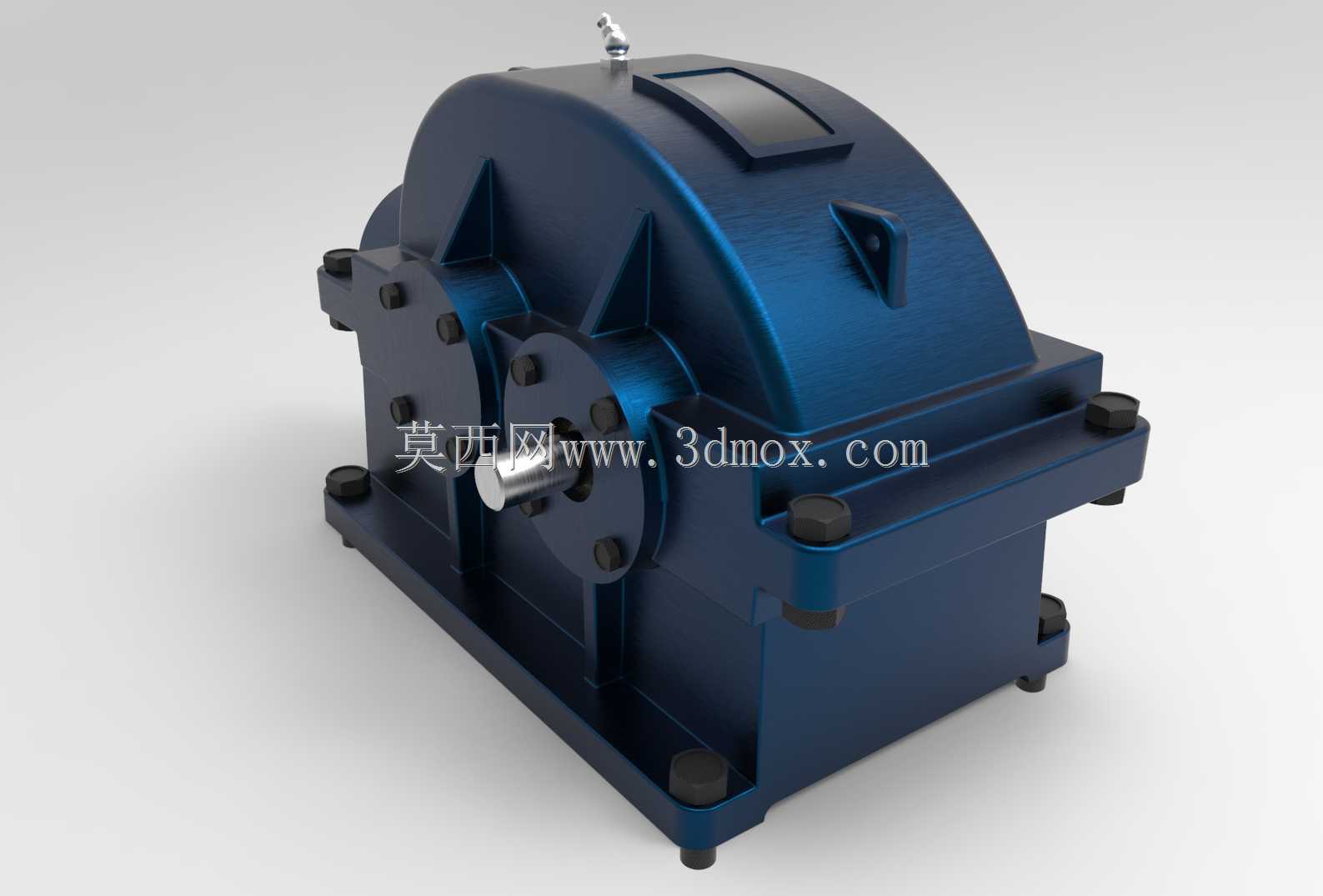

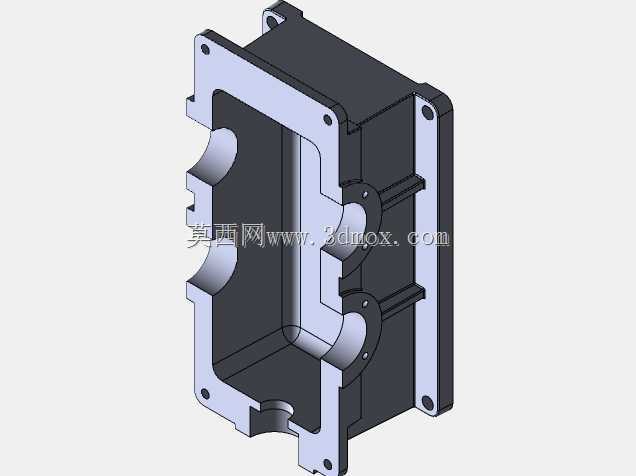

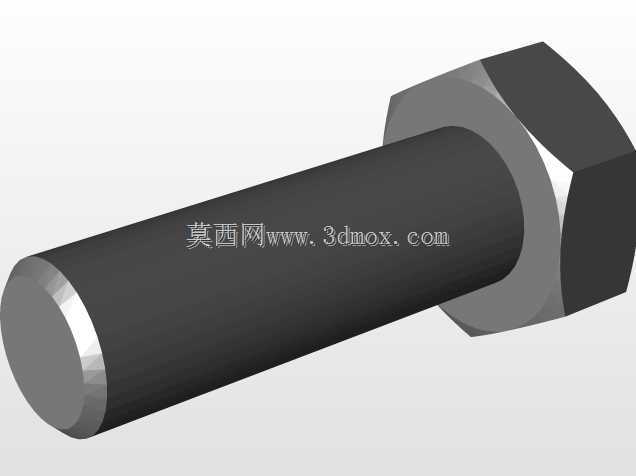

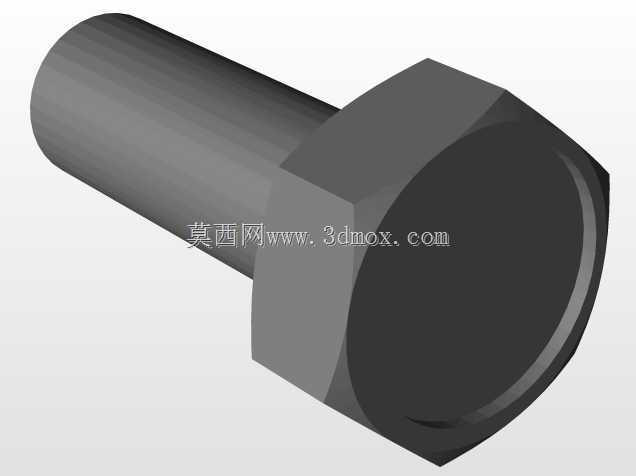

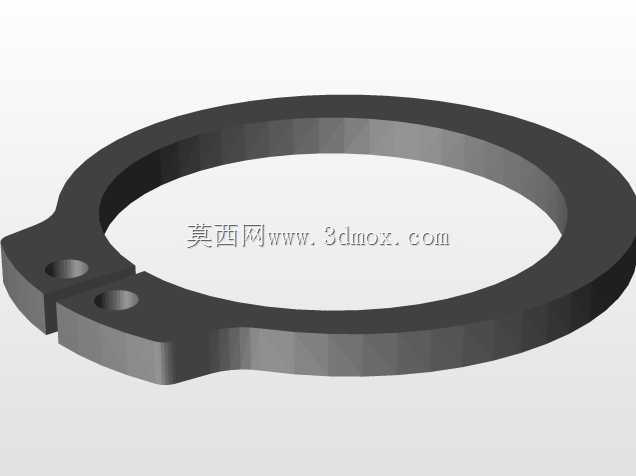

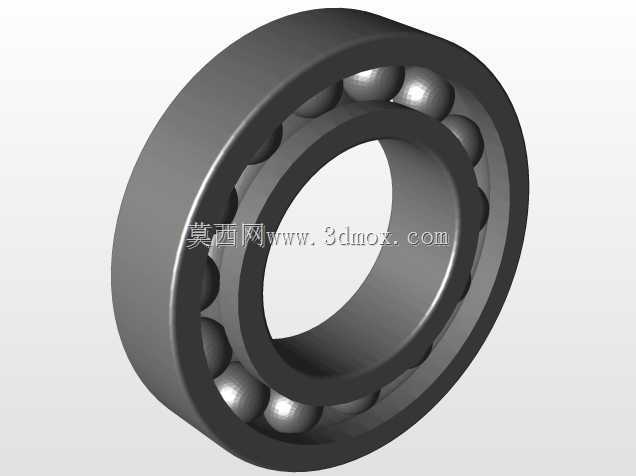

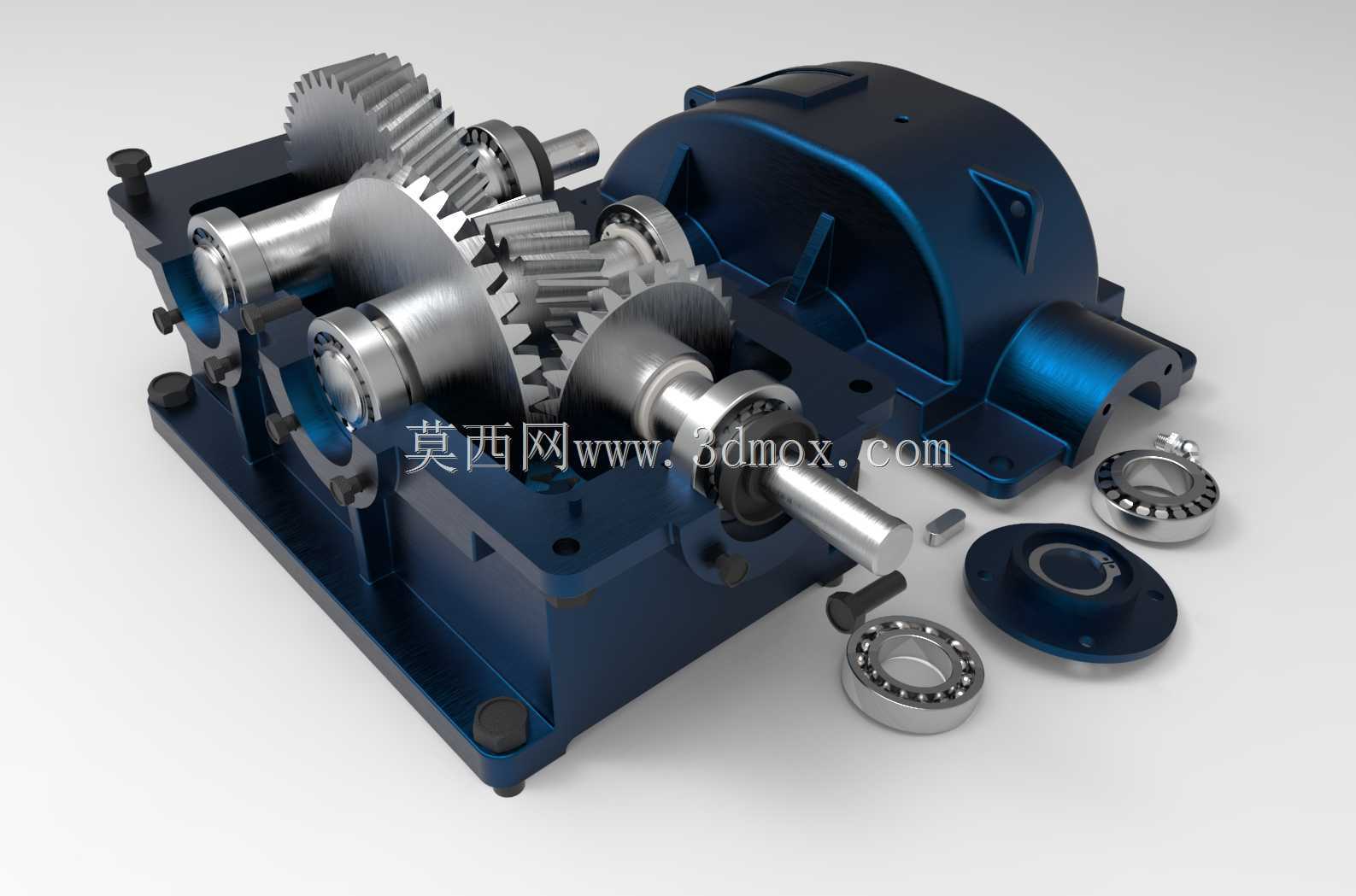

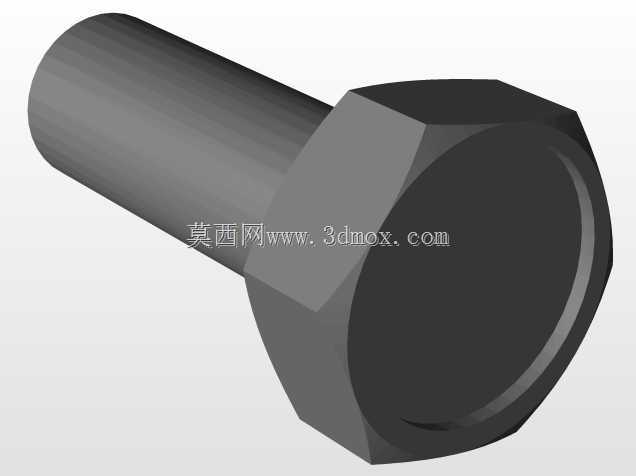

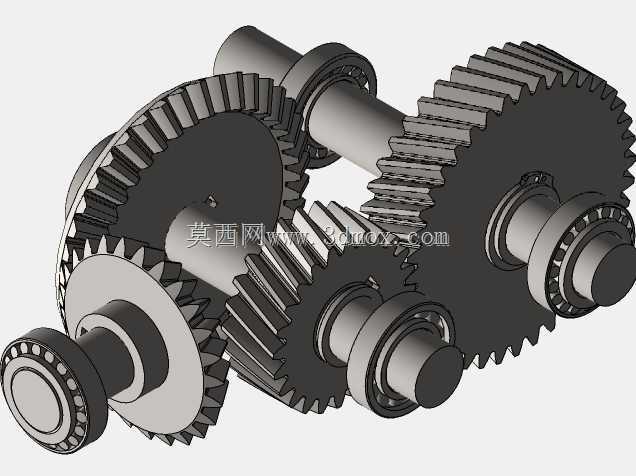

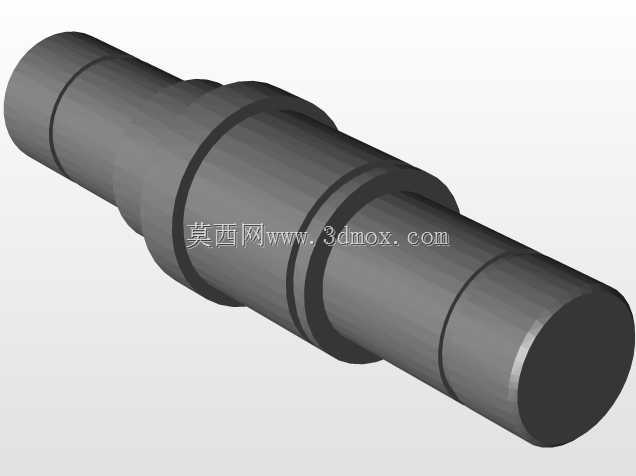

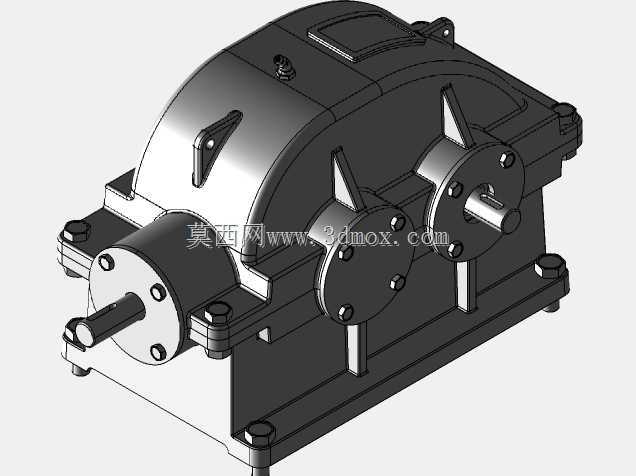

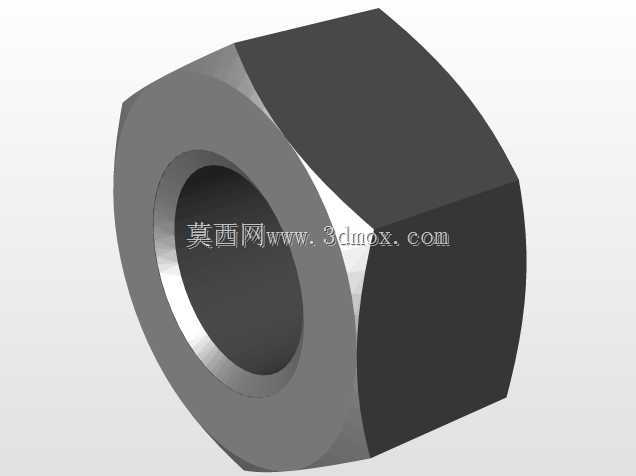

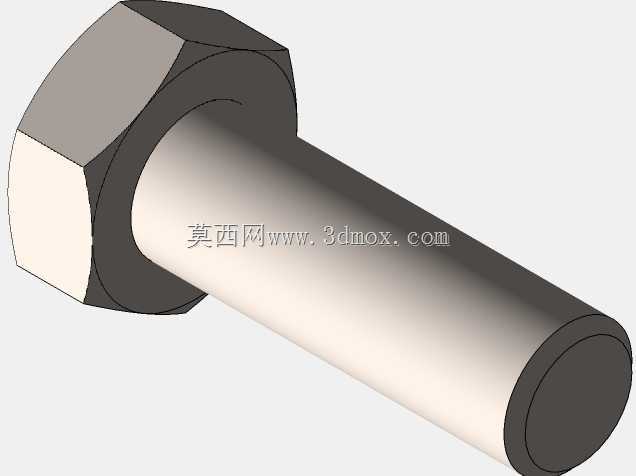

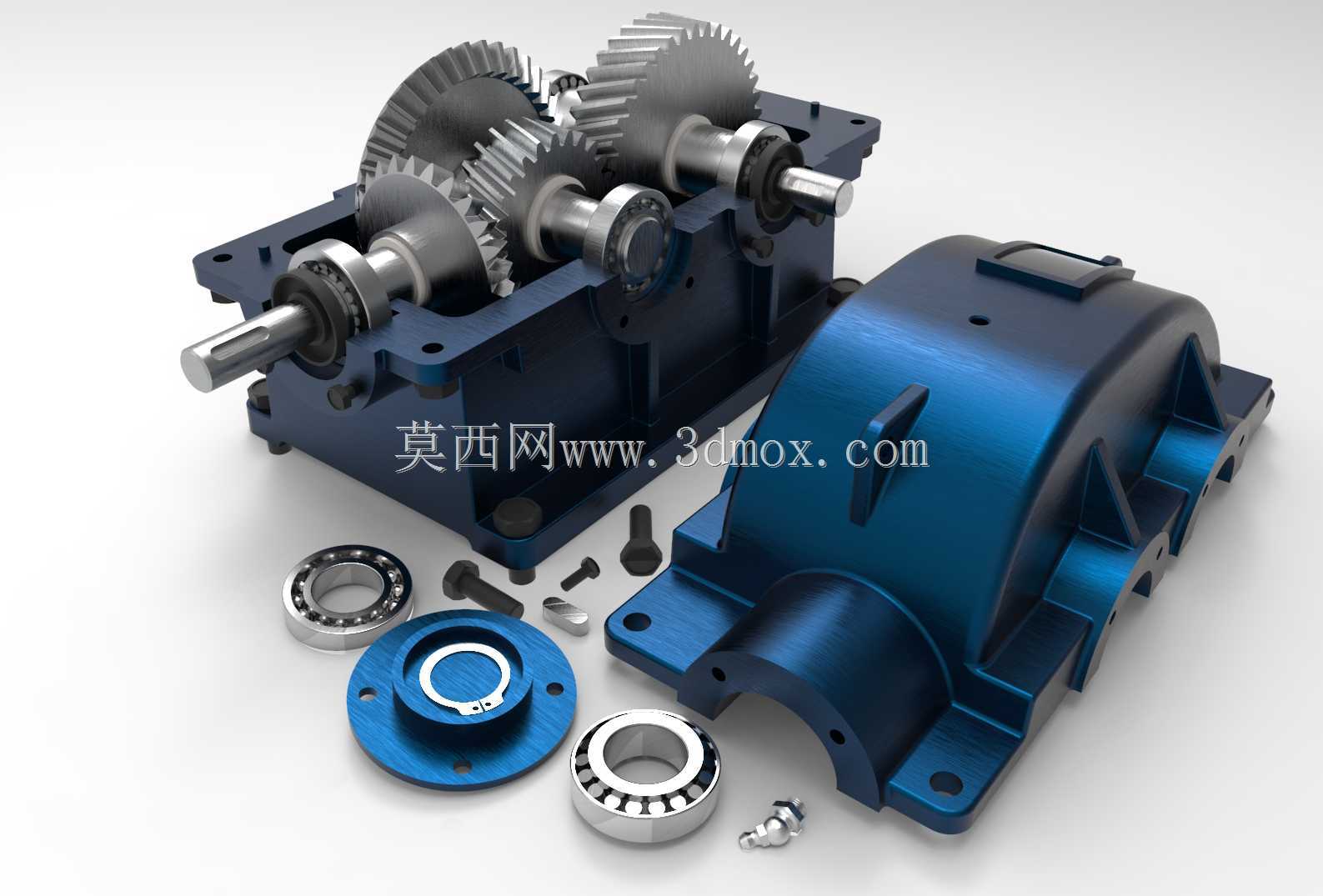

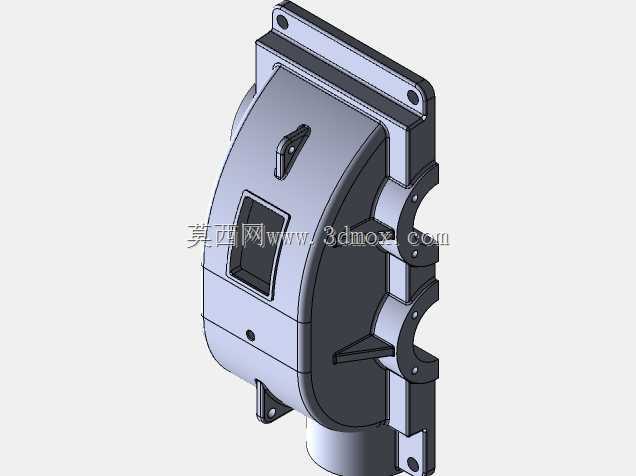

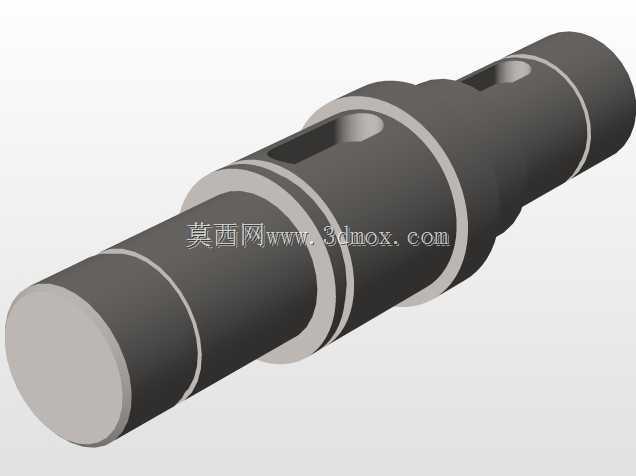

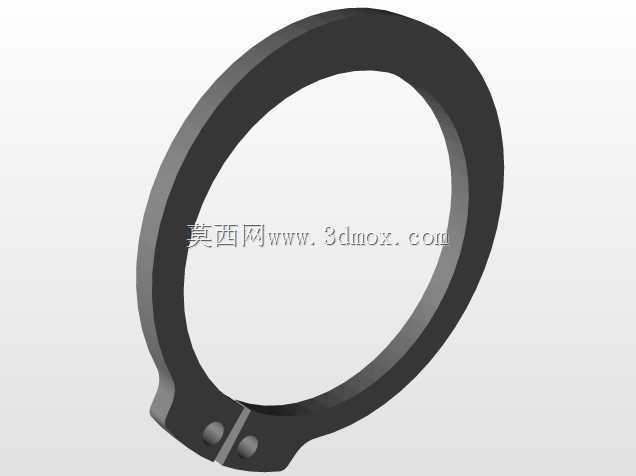

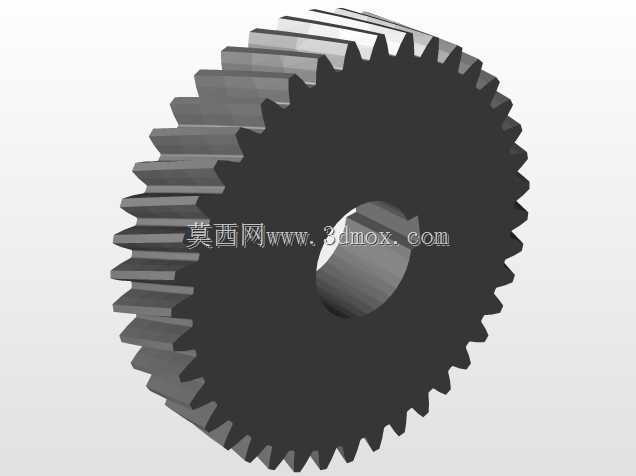

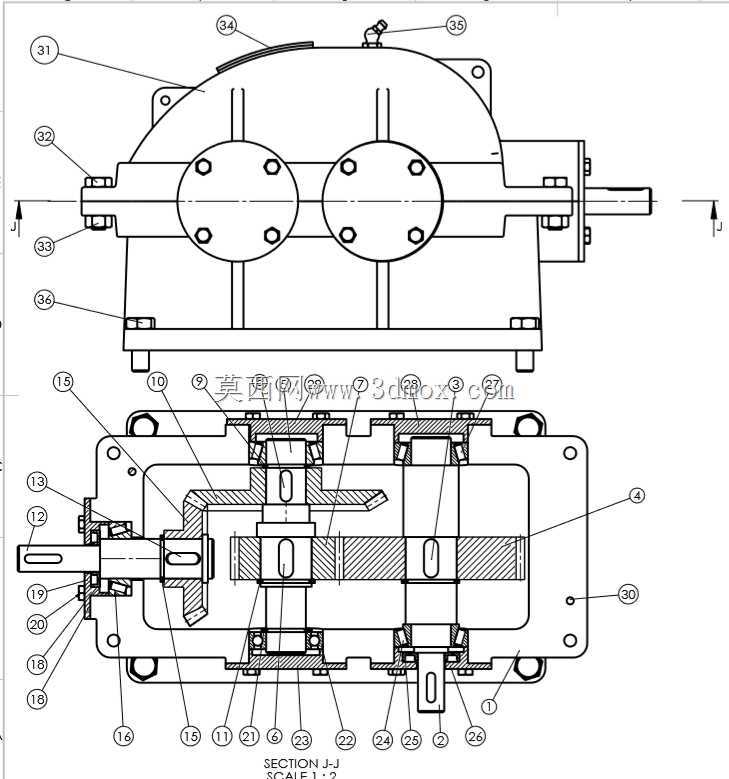

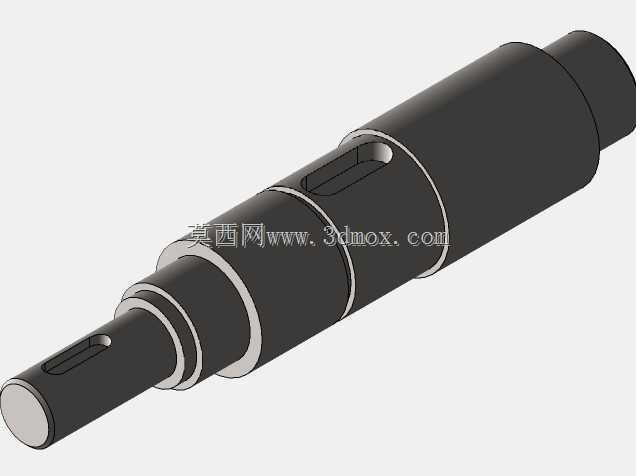

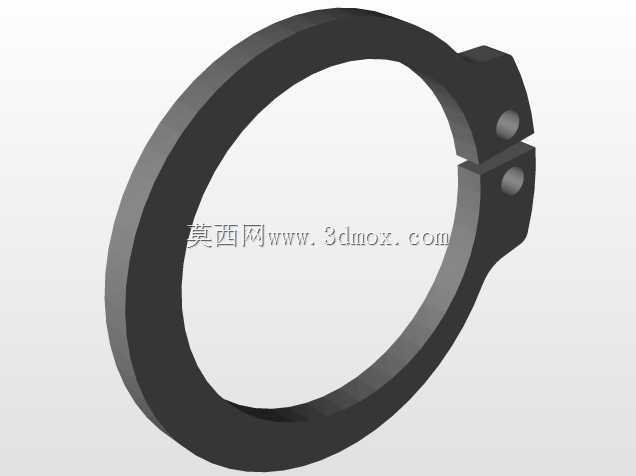

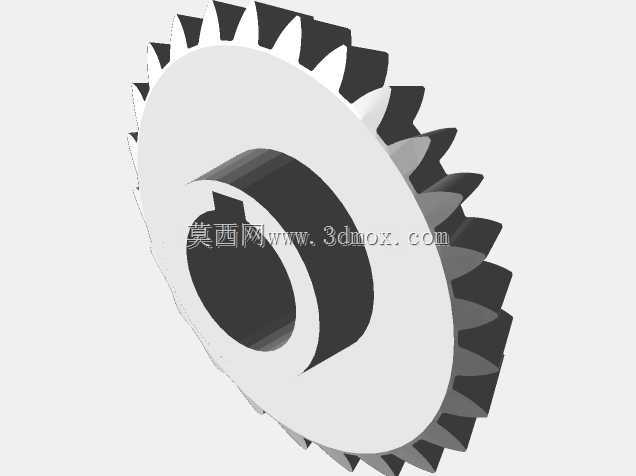

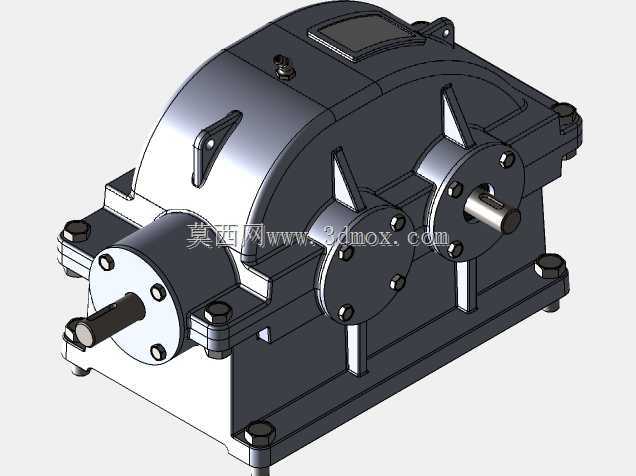

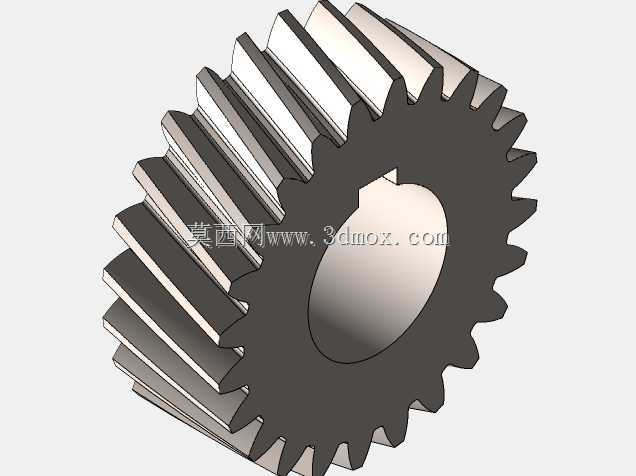

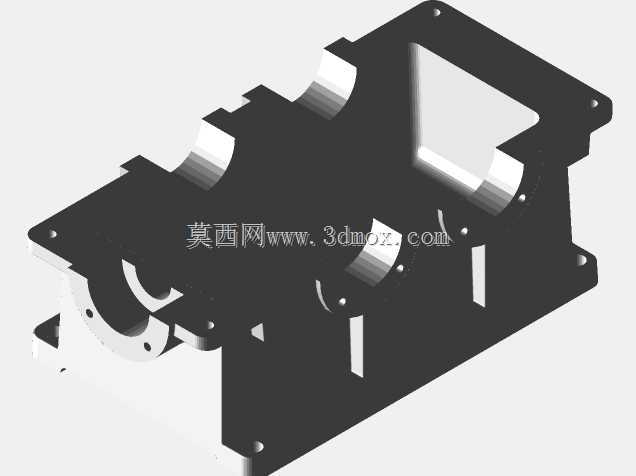

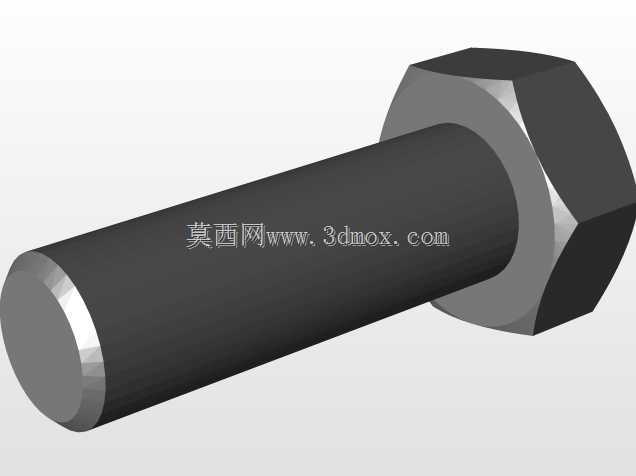

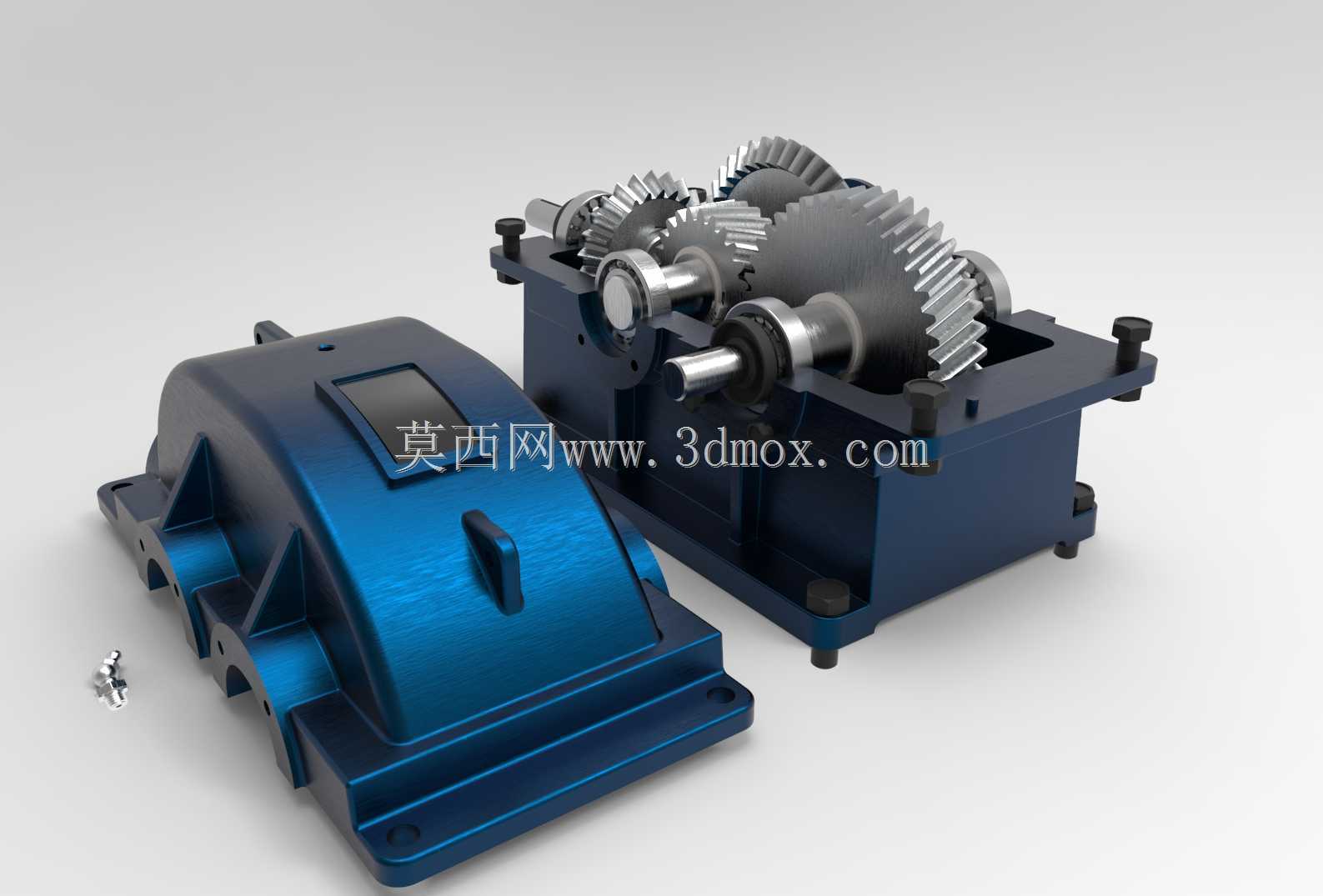

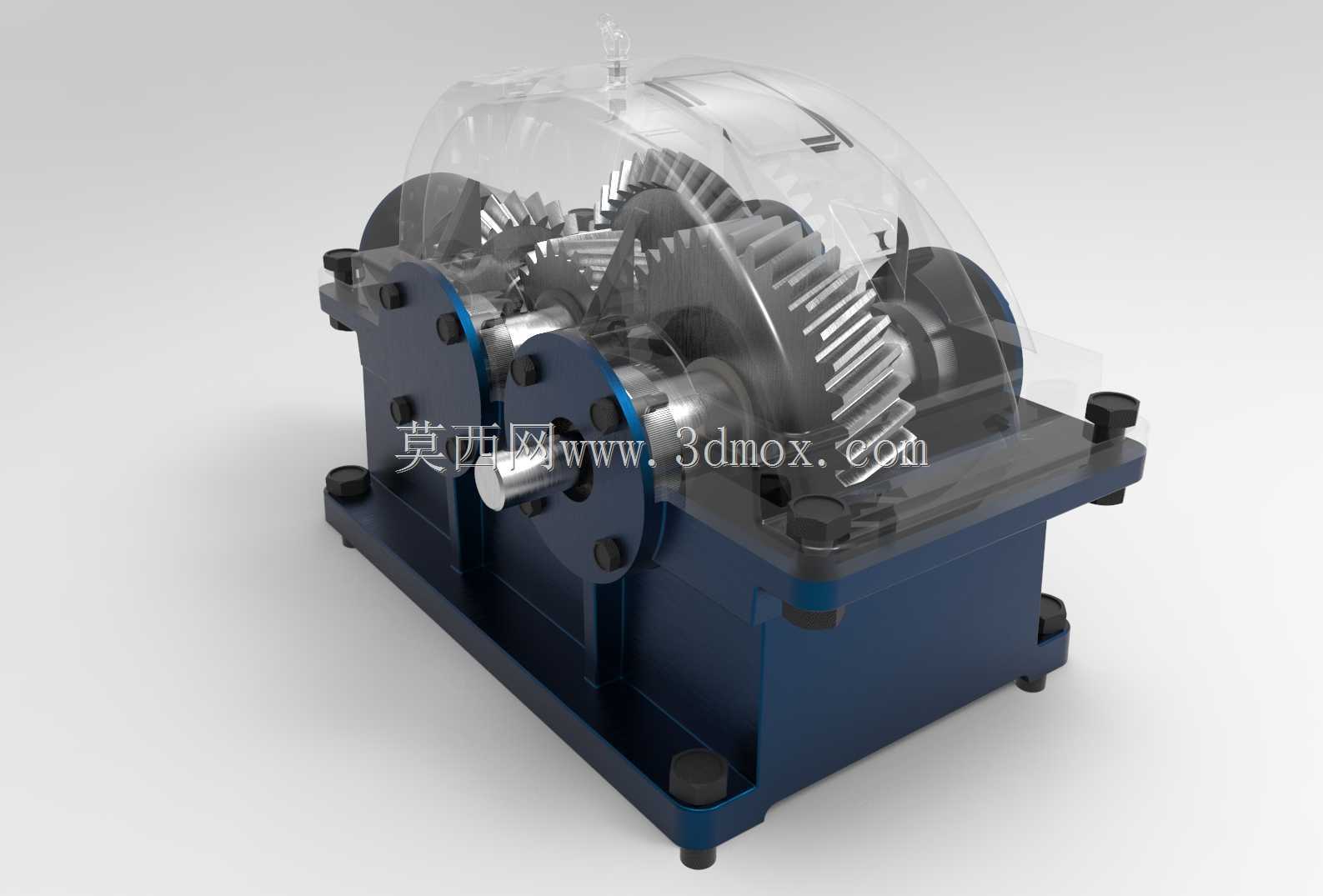

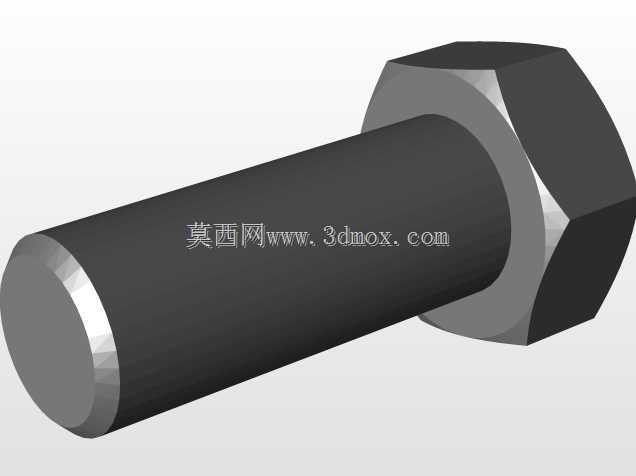

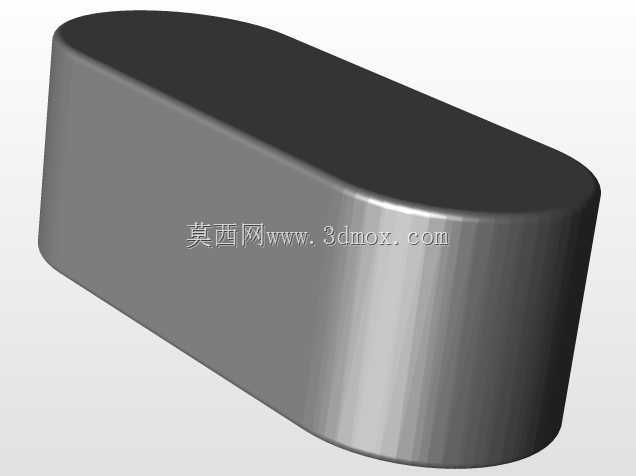

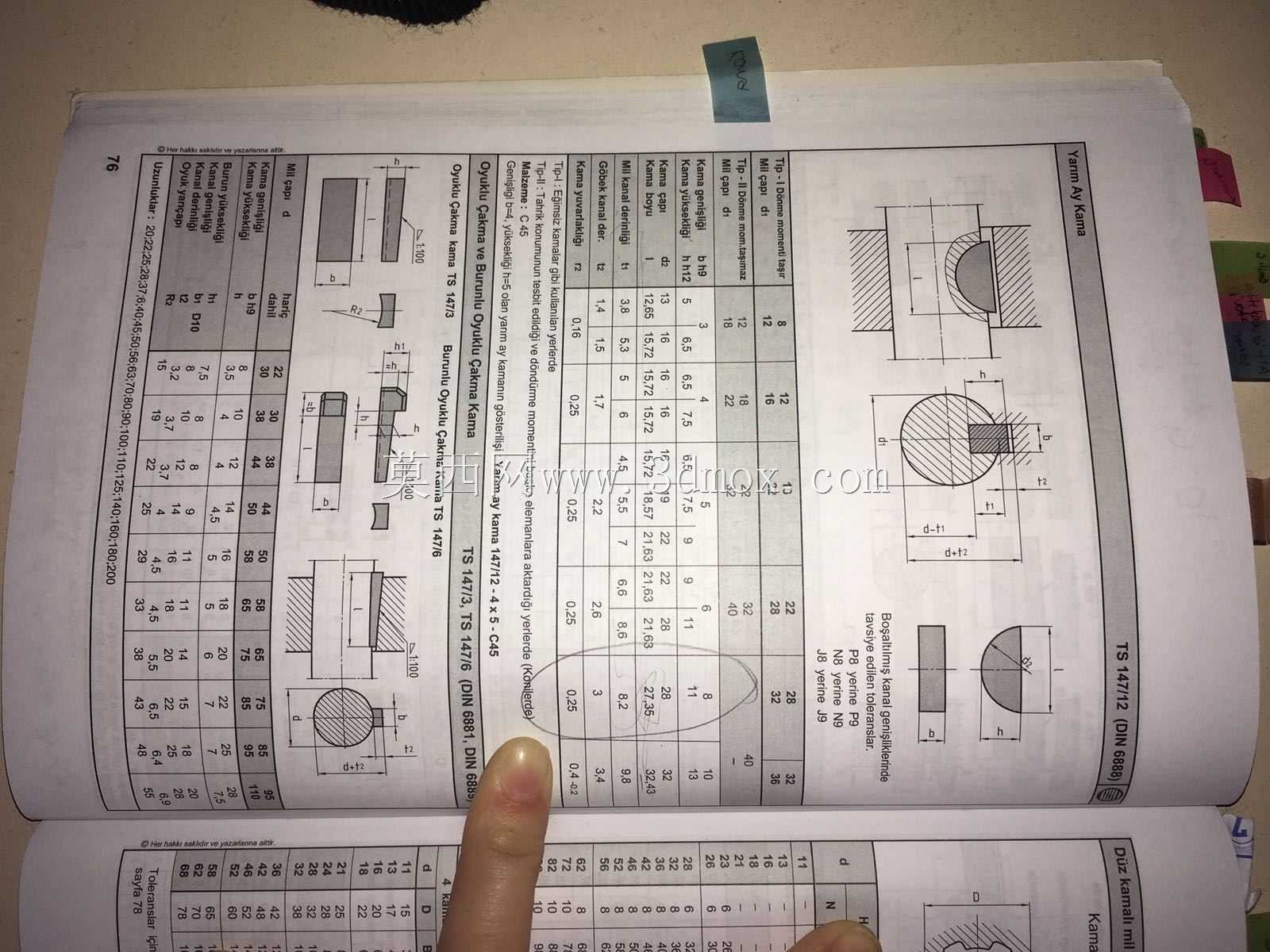

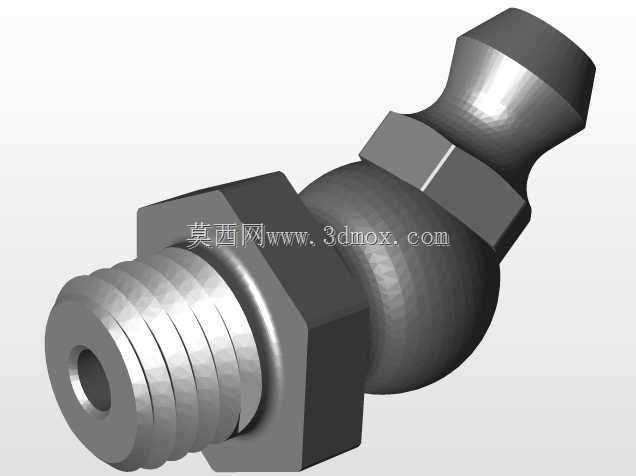

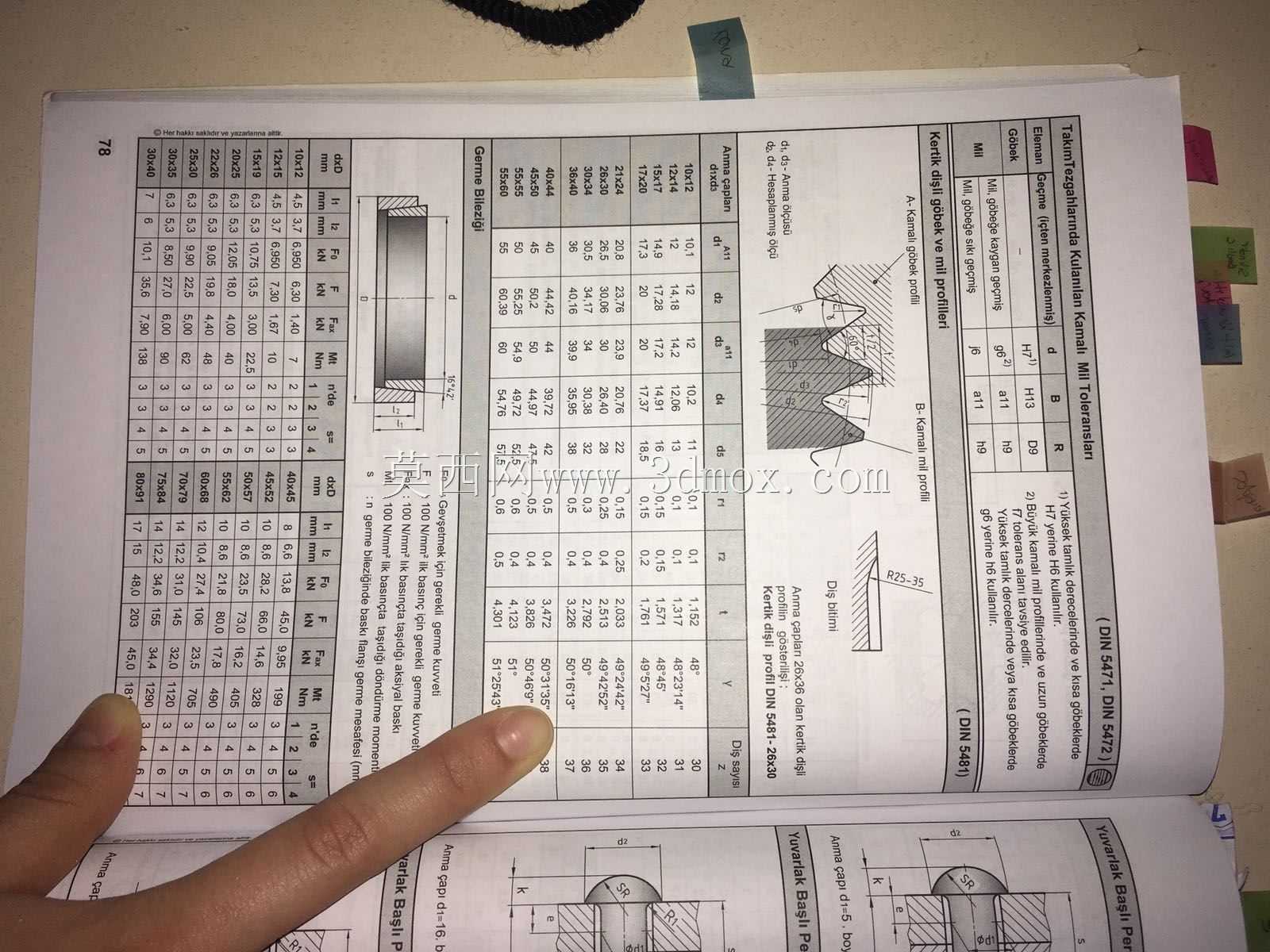

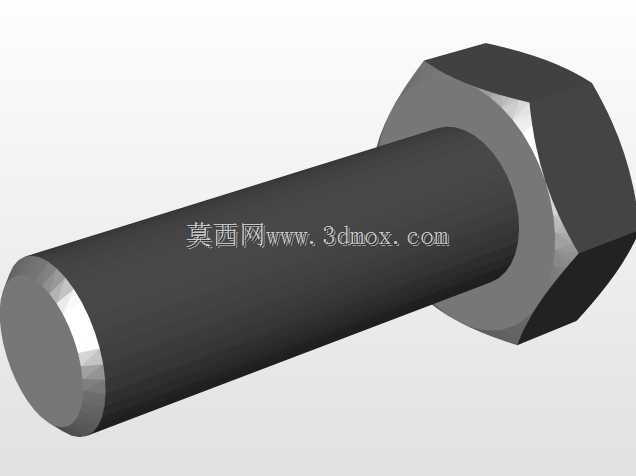

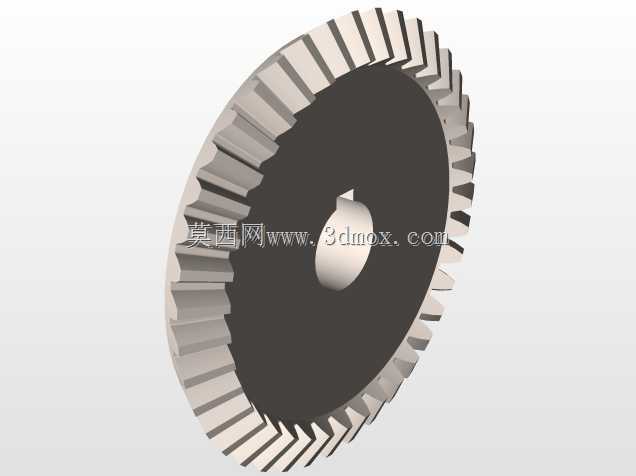

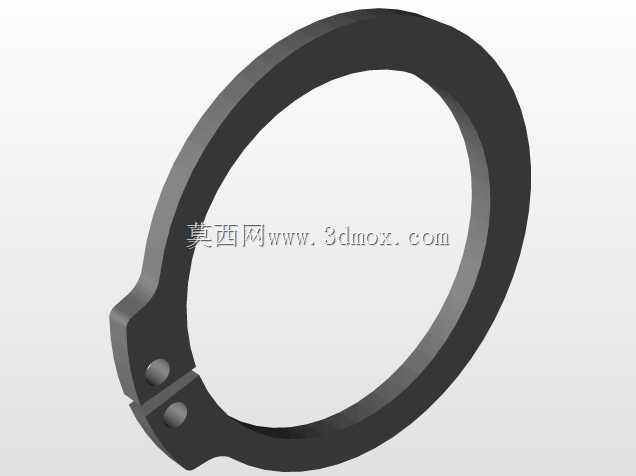

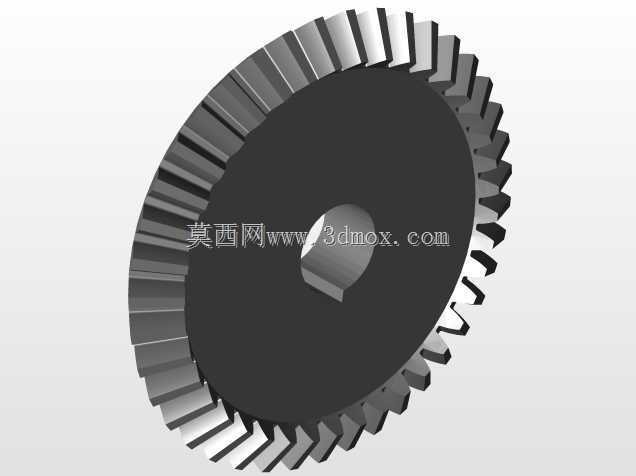

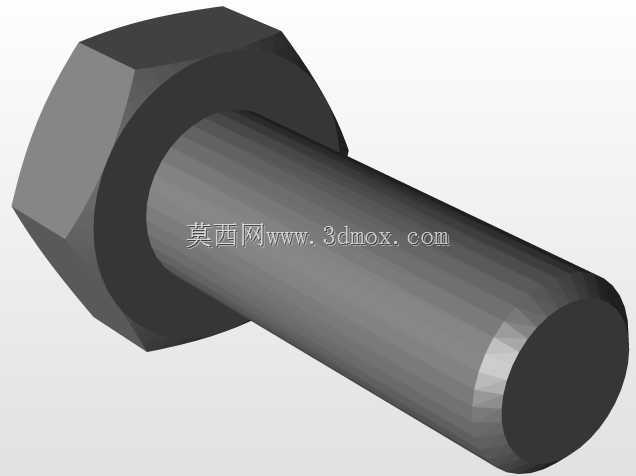

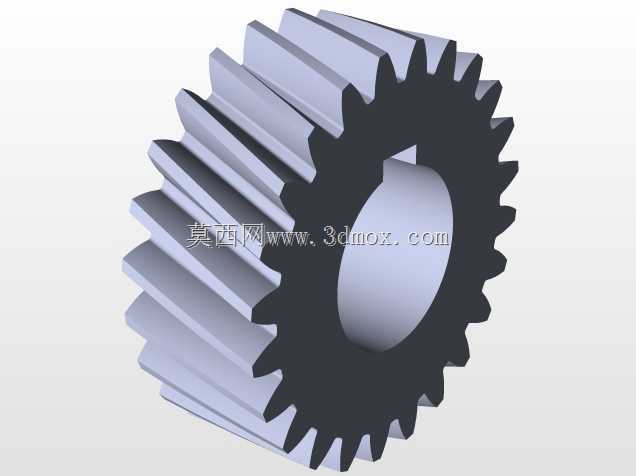

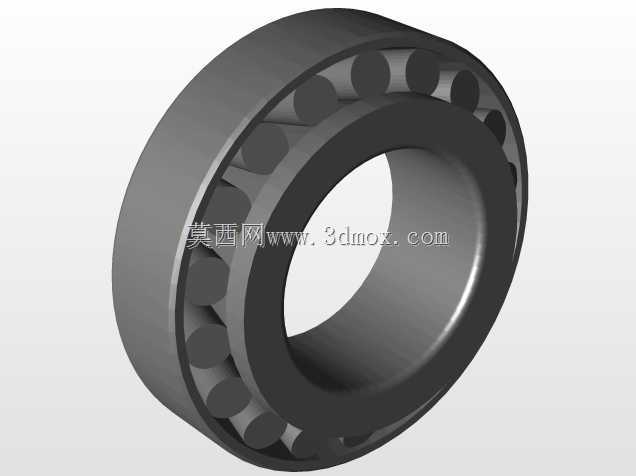

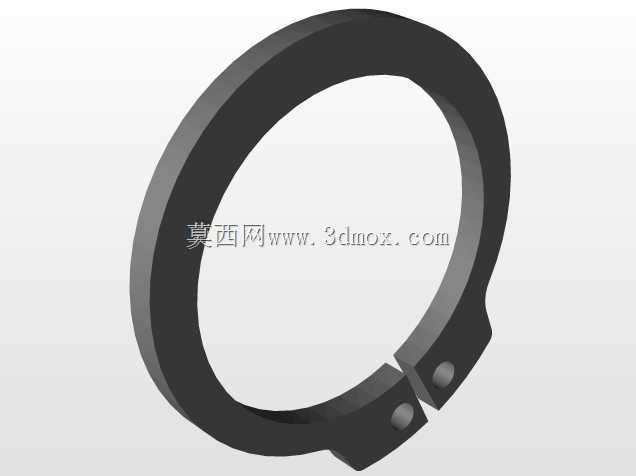

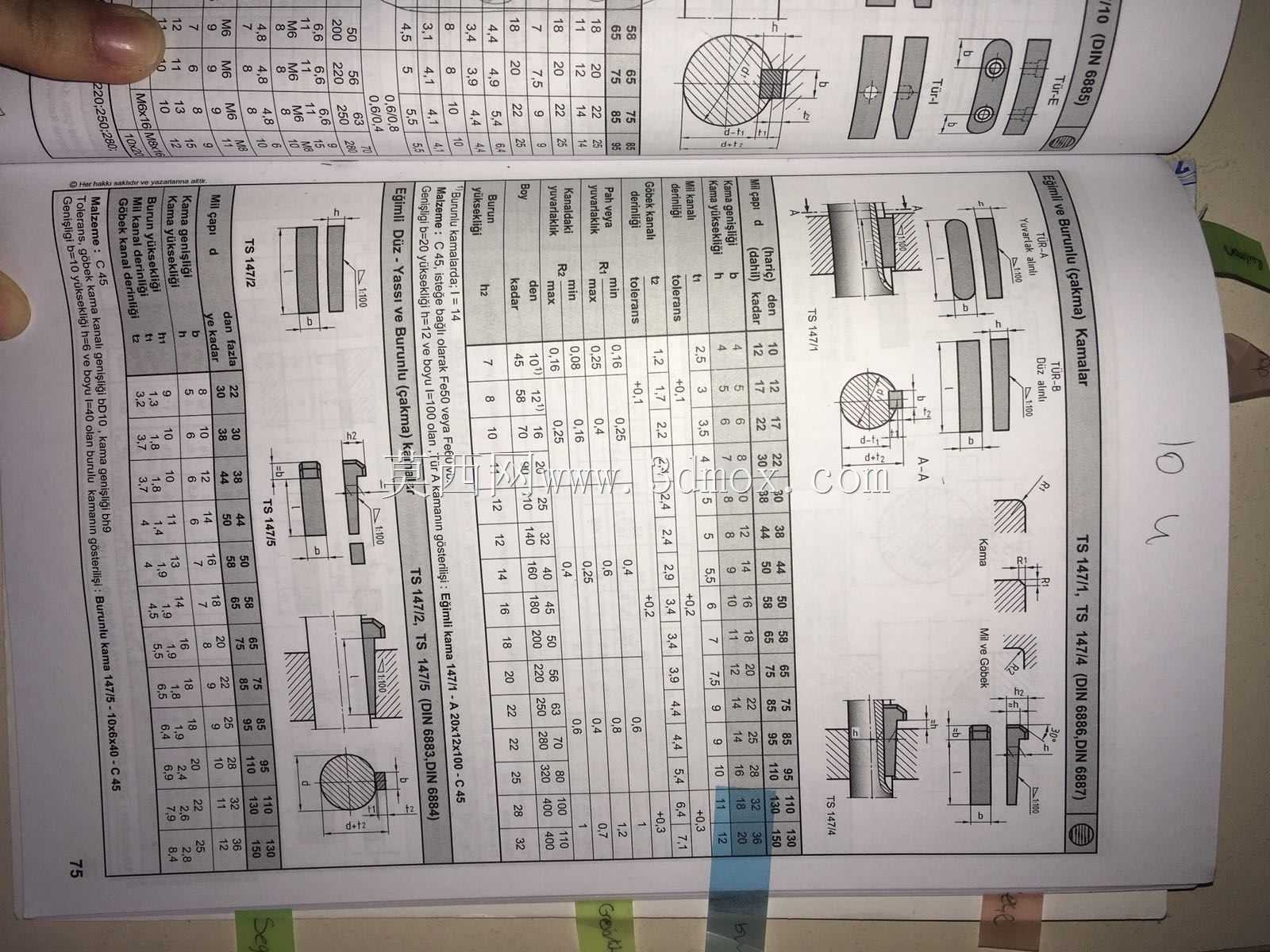

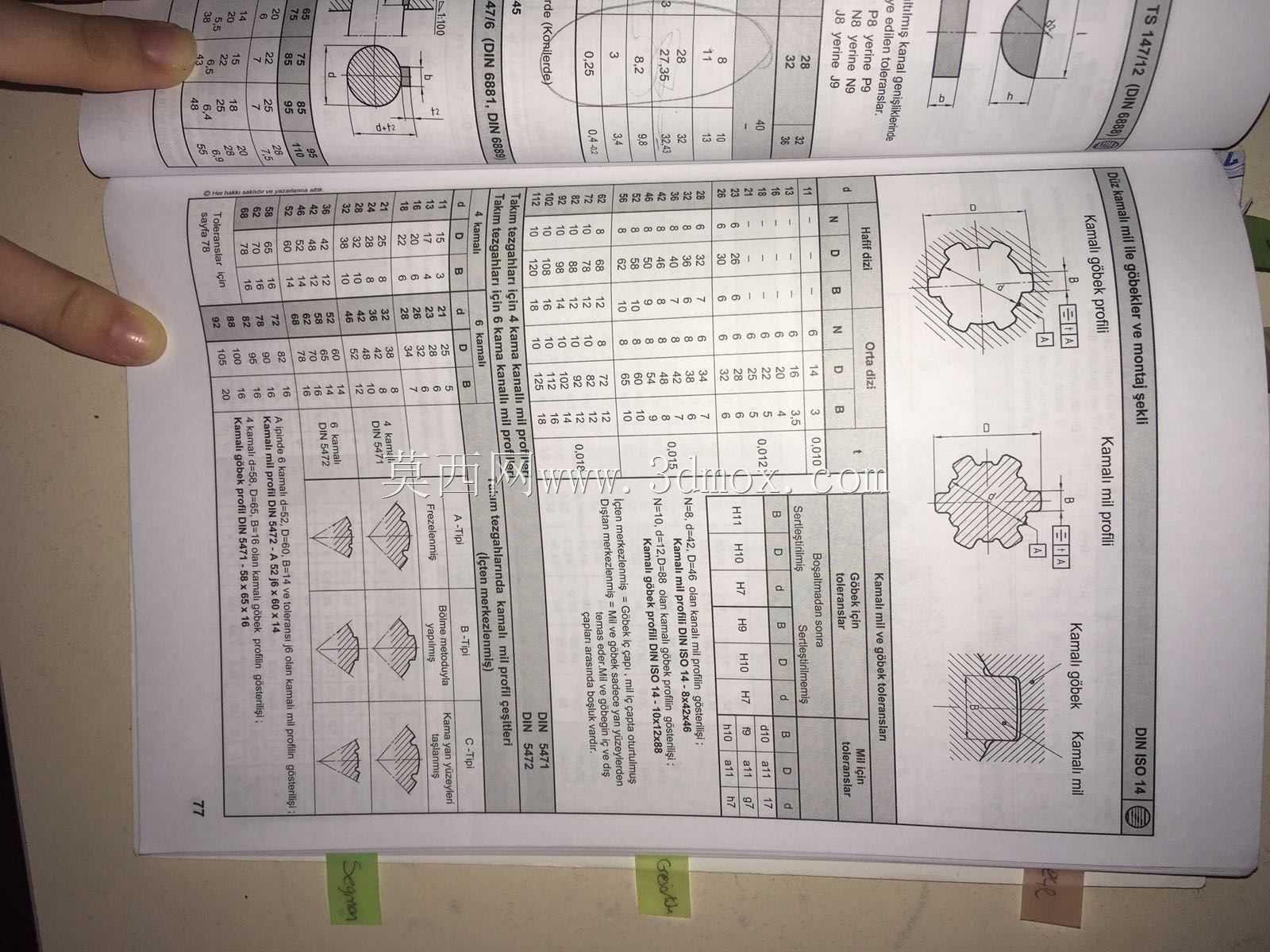

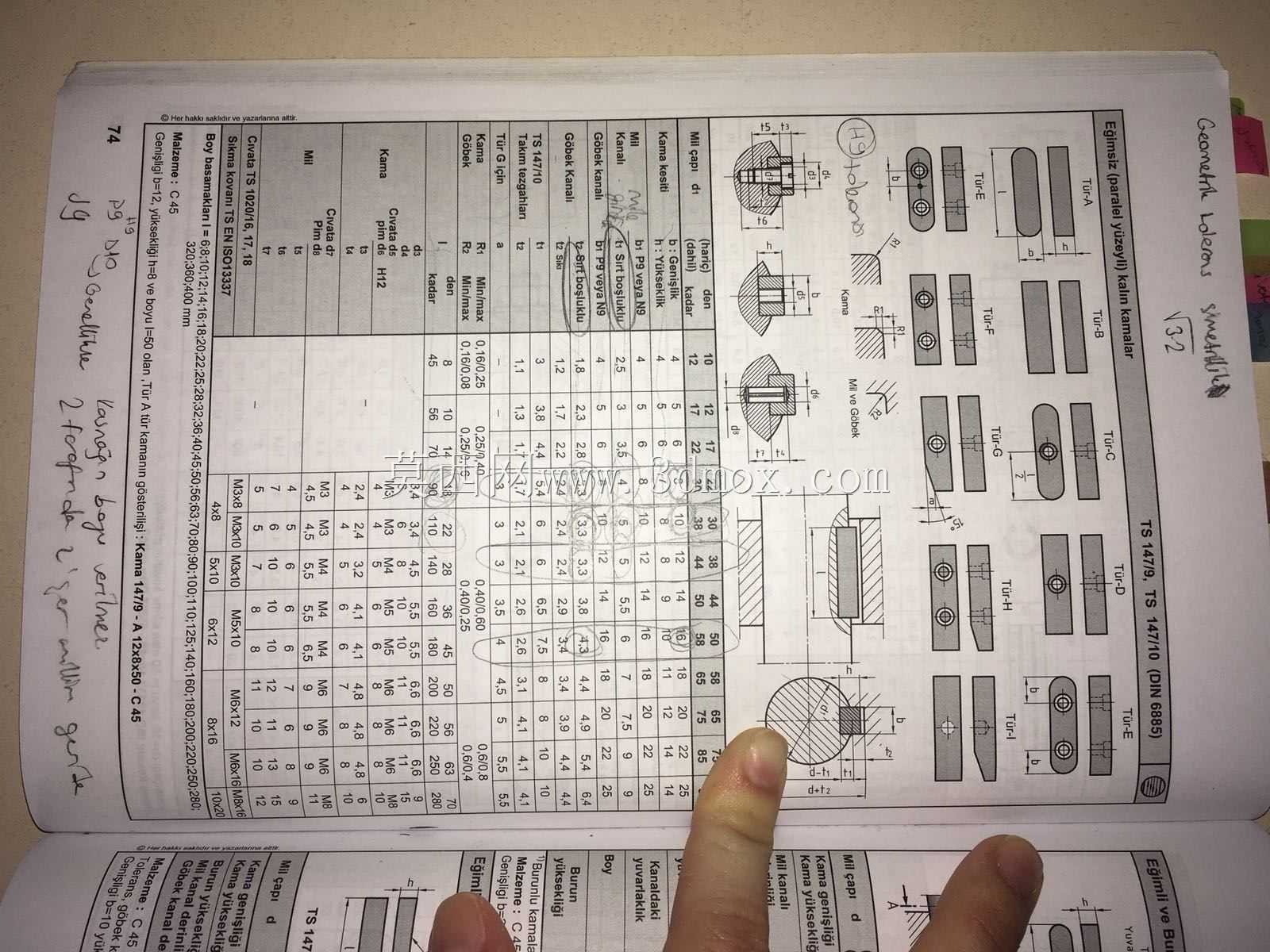

这款两级展开式圆柱齿轮减速机，是工业传动场景中应用极为广泛的动力匹配核心部件，主要用于原动机与工作机之间的转速调节与转矩传递，可适配输送线、轻工包装设备、小型物料提升装置、通用机床进给机构等多种需要低转速大转矩输出的工况场景，能够将原动机输出的高转速通过齿轮啮合传动降至工作端所需的合理转速，同时放大输出转矩，满足不同负载设备的动力输入要求。从结构设计来看，该减速机采用剖分式铸铁箱体结构，上下箱座通过定位销与紧固螺栓实现精准合箱，既保证了传动部件的封闭防护，也便于后期内部零件的检修与更换。内部传动链采用两级直齿圆柱齿轮依次啮合的布局，高速轴通过联轴器与原动机输出端连接，动力经高速级小齿轮传递至中间轴大齿轮完成第一级减速，再由中间轴小齿轮啮合输出轴大齿轮完成第二级减速，最终从低速输出轴向外输出适配工况的转速与转矩，这种展开式布局让各级齿轮的润滑条件更均衡，传动过程中的载荷分布更合理，能有效降低单对齿轮的承载负荷，延长核心传动件的使用寿命。设计过程中充分考虑了安装与维护的边界需求，箱体两侧预留了适配标准轴承的安装座孔，轴承外侧配置对应尺寸的密封端盖，既可以防止箱体内润滑油泄漏，也能阻挡外部粉尘、碎屑进入箱体内部破坏传动副啮合面；输入、输出轴的轴伸长度与轴径尺寸符合通用安装规范，可直接匹配标准规格的联轴器、带轮等传动连接件，箱体底部设置了平整的安装基面与预留安装孔位，能够直接固定在配套的设备机架或混凝土基础上，无需额外制作过渡安装板。箱体顶部预留了透气帽安装位，可平衡减速机长时间运行时箱体内外的气压差，避免油封处因内部压力升高出现渗油问题，箱体下部设置了油位观察与放油结构，方便日常运维时检查润滑油状态、更换老化润滑油。整套模型完整还原了减速机的所有装配细节，从齿轮、轴、轴承等核心传动件，到螺栓、螺母、垫片、密封件等紧固件与密封件均按实际装配关系排布，清晰展现了这类通用减速机的内部传动逻辑与外部安装接口，能够为同类传动产品的结构优化、安装适配、教学演示提供直观的结构参考。
