ASME标准VIII-Y型卧式压力容器结构设计

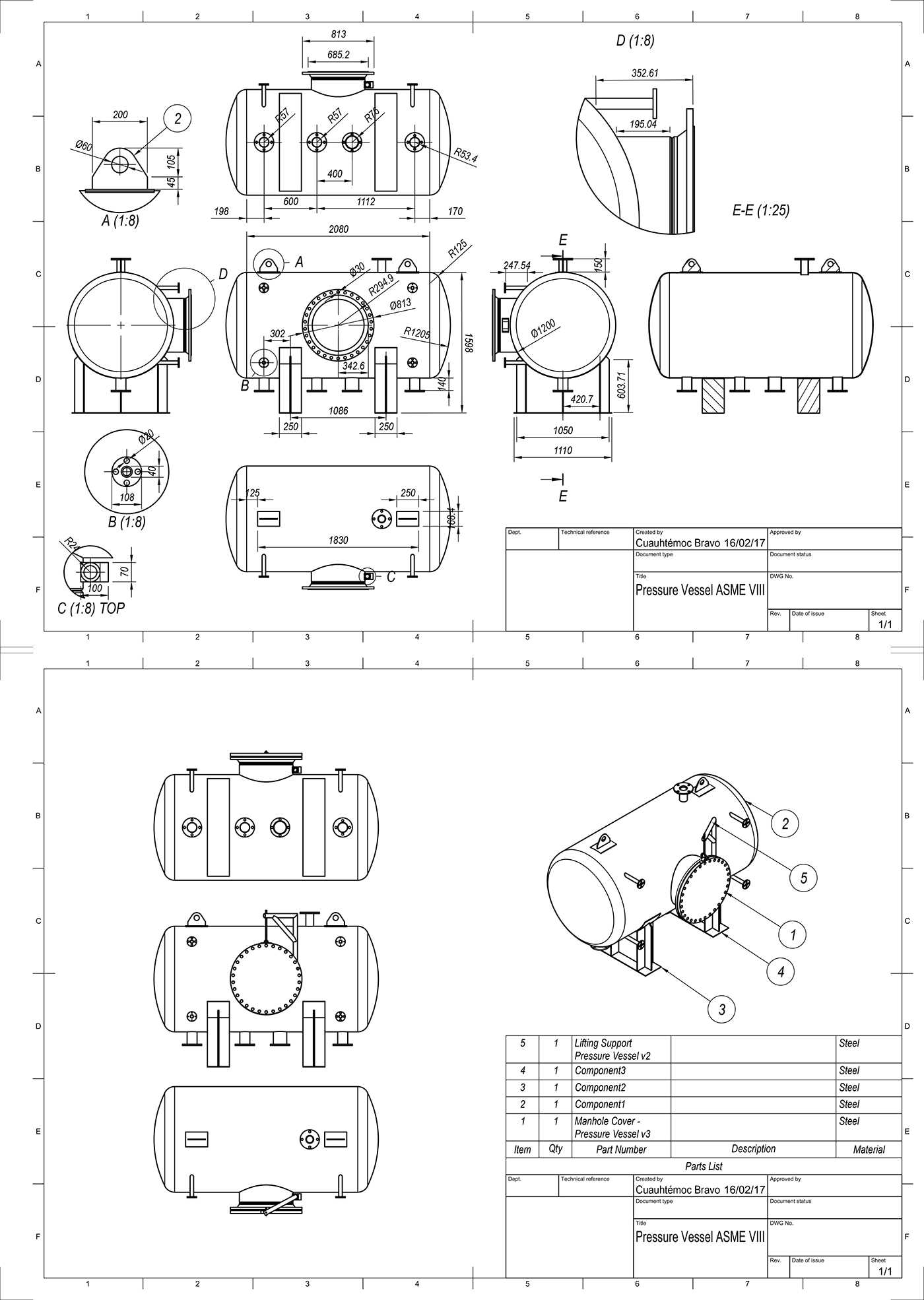

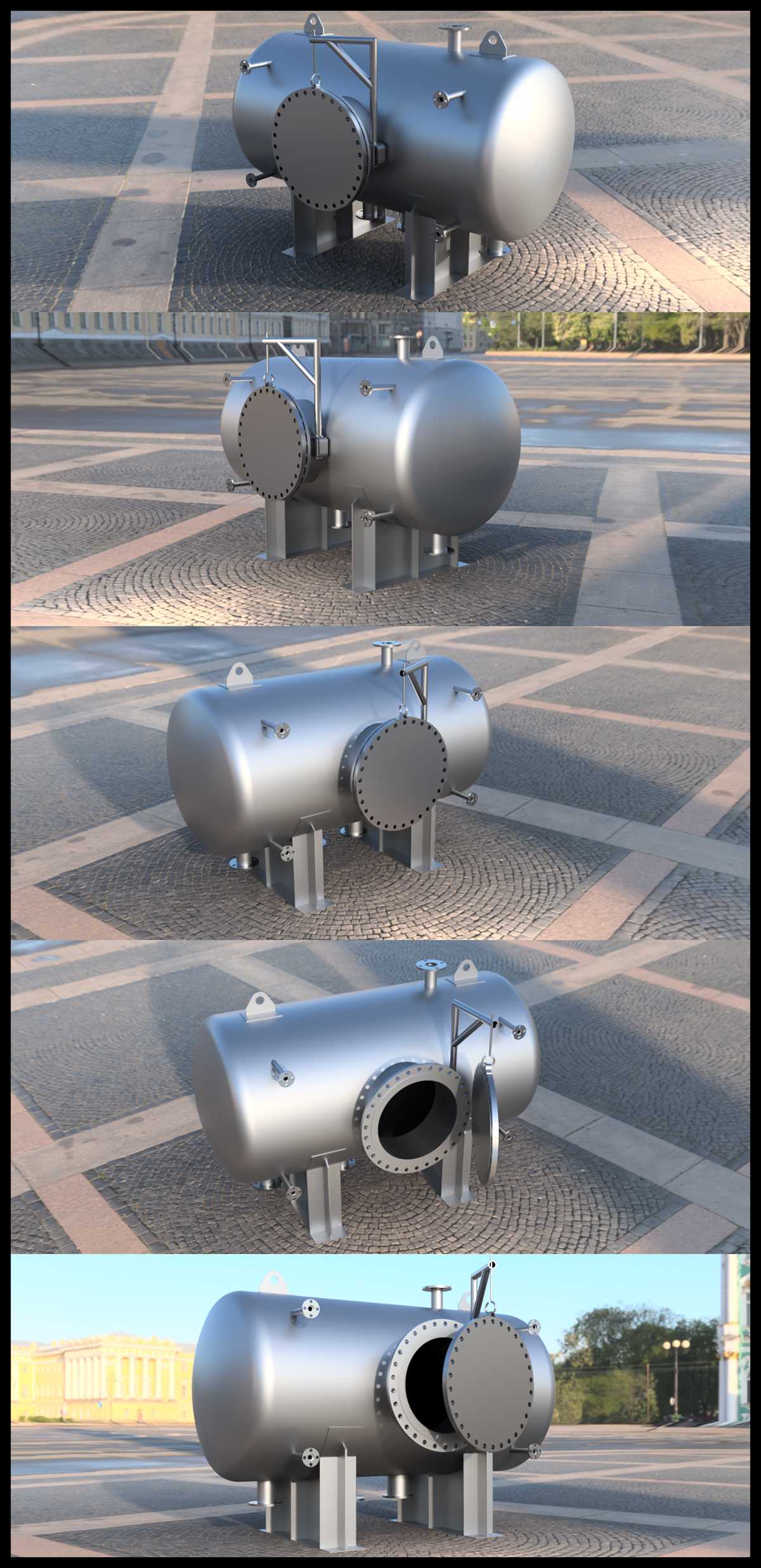

该卧式承压容器主要应用于石油炼化、化工生产、油气储运及轻工食品加工等领域的承压介质存储与工艺缓冲环节，可在合规压力工况下存储气态、液态或气液混合态的工艺介质，也可作为工艺管线中的缓冲分离罐体，平衡系统压力波动，分离介质中夹带的液滴或杂质，保障上下游工艺设备运行稳定性。设备整体采用卧式长筒体布局，相比立式容器拥有更低的安装重心，对厂区地基承载要求更低，更适合大容积存储场景下的厂区布置，可有效降低厂房竖向空间占用。筒体两端采用标准椭圆封头结构，封头与筒体连接处做平滑圆弧过渡，可有效分散承压状态下的结构应力，避免应力集中导致的结构疲劳损伤；筒体一侧开设大直径人孔结构，配套带紧固螺栓的盲板法兰盖，人孔法兰与筒体采用全焊透结构连接，既满足设备定期检修、内部清理的人员进出需求，也可保证承压状态下的密封可靠性，人孔盖配套铰接式转臂结构，开启时无需完全拆卸沉重的盲板，大幅降低检修操作的劳动强度。筒体顶部设置多组工艺接管接口与吊耳结构，分别用于介质进出、安全附件安装、压力温度检测元件布设，吊耳结构经过受力校核，可满足设备整体吊装就位的承重需求；筒体底部设置两组对称分布的鞍式支座，支座与筒体接触位置设置弧形垫板，增大接触面积分散支座反力，避免筒体局部应力过大，支座底板预留螺栓安装孔，可通过地脚螺栓与混凝土基础牢固连接，抵御设备运行过程中的振动与介质晃动带来的载荷偏移。设计过程严格遵循ASME VIII卷承压设备建造标准，筒体壁厚经过内压强度计算与外压稳定性校核，可满足指定设计压力、设计温度下的长期安全运行要求，所有焊接接头位置均预留无损检测操作空间，法兰密封面采用突面结构适配常用密封垫片，可保证各连接位置的密封性能，避免介质泄漏风险。设备整体外形规整，安装边界清晰，鞍座间距经过挠度校核，可避免长筒体在自重与介质充重状态下产生过大挠曲变形，适配常规工业厂区的设备安装空间要求，可直接对接同压力等级的工艺管线完成系统集成。
