减摩导向用金属滑轮三维结构设计

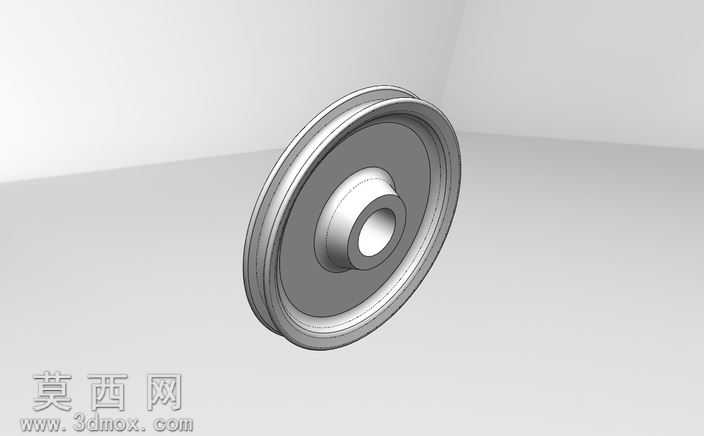

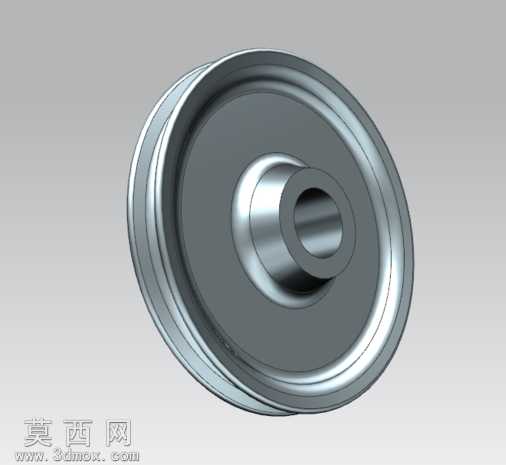

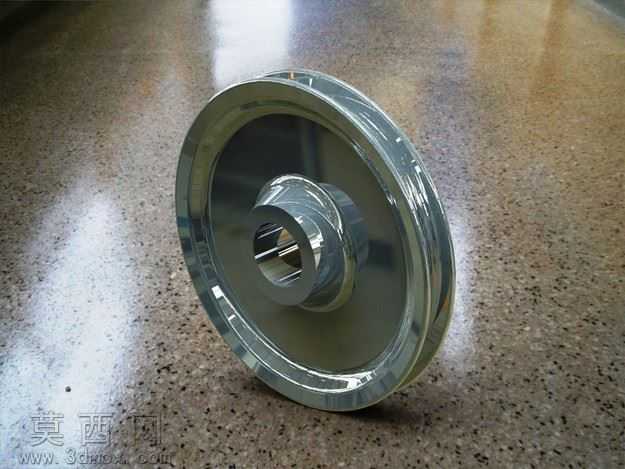

本滑轮三维模型采用主流三维机械设计软件完成全参数化建模，整体建模过程遵循机械零件设计规范，以回转体结构为核心基础，通过草图绘制、旋转凸台/基体指令快速生成主体轮廓，再通过拉伸切除、圆角、倒角等细节特征指令完成结构细化，全程保证特征参数可编辑，方便后续根据实际工况调整轮槽宽度、轴孔直径、轮毂厚度等关键尺寸。模型渲染阶段采用金属材质赋予方案，轮体主体选用哑光灰铸铁材质，轮毂轴孔配合面设置高亮金属光泽质感，还原真实机加工零件的表面效果，渲染时添加柔和环境光与定向补光，清晰呈现轮槽的曲面弧度、轮毂的台阶结构以及各部位的过渡圆角细节，避免出现光影过曝或结构阴影遮挡的问题。结构设计上，该滑轮为单槽定滑轮结构，外圈设置适配绳索或皮带的圆弧凹槽，凹槽边缘做圆角过渡处理，避免使用过程中磨损接触件；中心设置带台阶的轴孔，用于配合转轴实现顺畅转动，轮毂部位做加厚处理，提升整体结构强度，轮辐与轮缘之间采用等厚圆弧过渡，既减少应力集中问题，又控制整体重量，满足轻量化与结构强度的平衡要求。设计思路围绕滑轮的核心功能——减少摩擦阻力展开，所有结构尺寸均参考通用五金配件的行业标准设定，轮槽的曲率半径适配常用规格的牵引绳、传动带，轴孔的公差预留符合常规转动配合要求，整体结构无冗余设计，各部位壁厚均匀，既适合3D打印验证结构，也可直接导入工程图模块生成加工图纸用于实际生产，模型同时兼容多款主流三维软件打开编辑，能够满足不同设计场景的使用需求，可直接应用于起重设备、传动机构、导向装置等相关机械结构的装配设计中，减少重复建模的工作量，提升机械设计的整体效率。
