起重机配套吊钩滑轮组三维结构设计

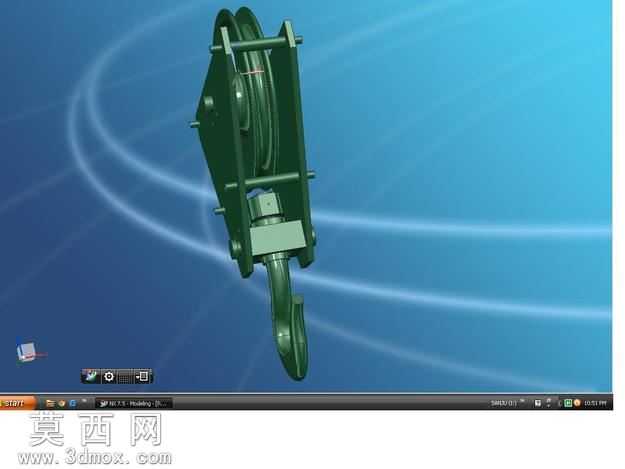

本作品为起重机配套使用的吊钩滑轮组三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，首先从核心功能逻辑出发梳理部件组成：整体包含滑轮架体、定滑轮组、吊钩连接座、起重吊钩、侧向防护挡板、连接销轴六大核心模块，建模时严格遵循起重机械的受力设计规范，对滑轮绳槽的曲率半径、架体的板材厚度、吊钩的钩身曲率、销轴的配合公差都做了1:1的参数还原，确保模型结构符合实际起重作业的装配逻辑。材质渲染阶段针对不同部件做了区分处理：滑轮架体、防护挡板采用深绿色工业防护漆材质，还原起重设备出厂时的漆面质感，调整材质的粗糙度参数模拟漆面的轻微哑光效果，避免过度反光失真；吊钩部分采用高强度合金钢材质表现，通过金属材质的反射参数调整，展现锻钢部件的厚重金属质感，同时对吊钩的危险截面位置做了结构细节强化，清晰展现吊钩的防脱卡榫安装位；滑轮轮槽部分做了细微的磨损质感处理，还原实际使用场景中钢丝绳与轮槽长期接触的真实状态，销轴连接件则做了镀锌金属的亮面材质区分，清晰展现部件间的装配层级。结构设计上充分考虑滑轮组的实际工作逻辑：滑轮与架体之间预留了标准的转动间隙，吊钩与连接座之间设置了回转配合结构，可实现吊钩的水平方向360度回转，满足起重作业时的吊重对位需求；架体两侧的挡板采用螺栓连接结构建模，可清晰展现拆装逻辑，方便后续做工程图导出、装配模拟、受力分析等二次应用。整体建模过程从草图绘制开始，先绘制架体的对称截面草图，通过拉伸、切除命令完成架体基础结构，再通过旋转命令完成滑轮、吊钩的回转体结构建模，后续通过装配约束将各部件按实际配合关系组合，添加同轴、重合、间隙配合等约束条件，确保模型可实现转动副的运动模拟，渲染阶段采用蓝调渐变背景搭配光带效果，突出模型的工业质感，整体模型结构完整，细节还原度高，可用于起重机械的教学演示、结构设计参考、装配工艺模拟等场景。
