电气安装用DIN导轨三维设计模型

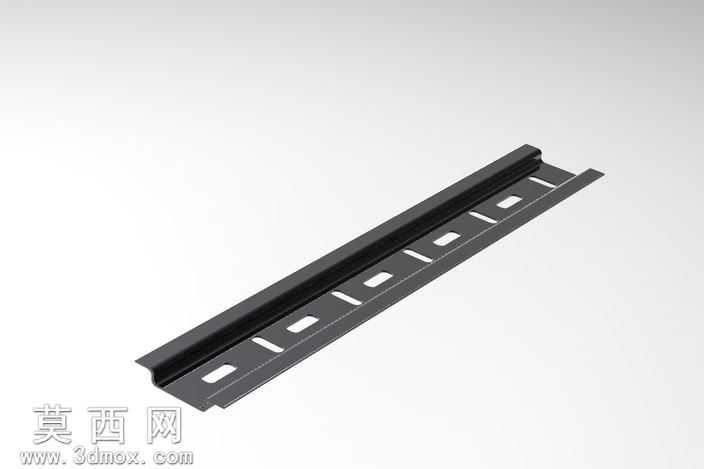

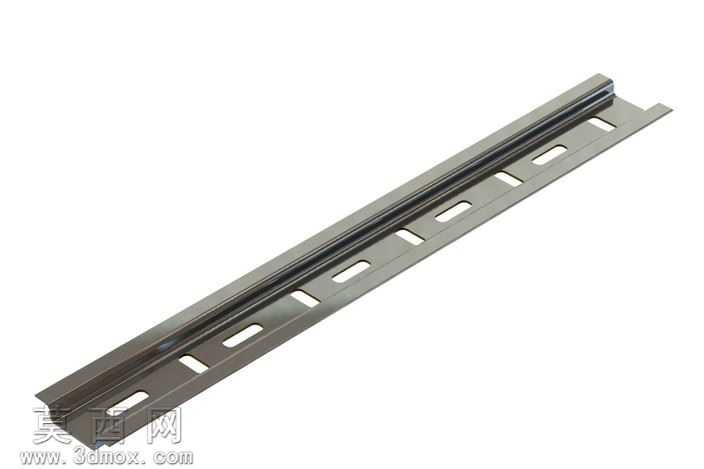

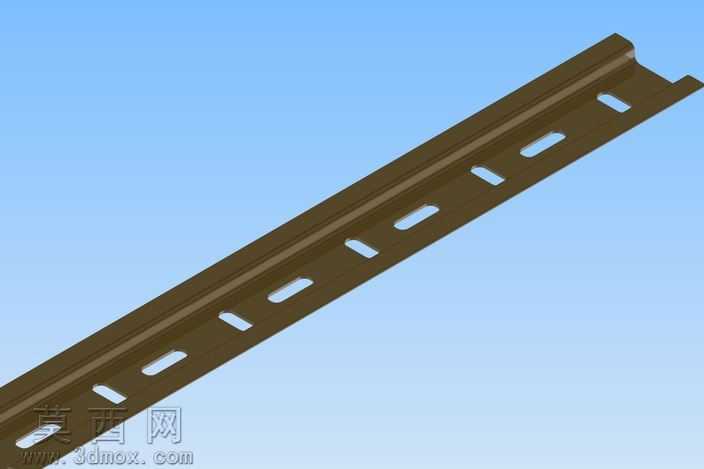

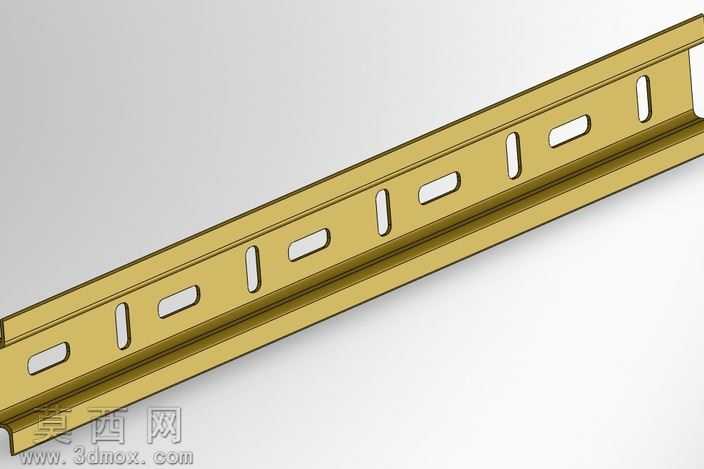

本模型为电气柜内常用的DIN标准安装导轨，采用三维参数化建模方式完成整体结构构建，建模过程中严格遵循DIN导轨通用尺寸规范，精准还原导轨的截面轮廓、安装孔位排布以及侧边弯折结构。建模初期先绘制导轨的截面草图，对C型弯折结构的圆角、壁厚参数进行精准约束，通过拉伸特征生成导轨基础主体，随后按照标准安装孔间距在导轨平面上切除出长圆形安装孔，对孔位边缘做微小倒角处理还原真实加工细节，同时对导轨两端的裁切端面做平直约束，匹配实际工业产品的裁切工艺特征。材质设置上选用镀锌钢材的材质参数，调整金属材质的漫反射、粗糙度与金属度数值，还原镀锌层略带哑光的金属质感，渲染阶段采用柔和的侧上方打光方案，清晰呈现导轨表面的金属光泽、弯折处的光影过渡以及长圆孔的结构轮廓，同时添加细微的环境反射效果，让模型视觉表现更贴近真实工业导轨的实物状态。结构设计上完整还原DIN导轨的通用安装特征，C型的侧边弯折结构可实现电气元件的卡扣式快速安装，均匀排布的长圆孔可适配不同安装位置的螺丝固定需求，预留的安装调节余量可抵消柜体安装时的位置误差，导轨整体壁厚均匀，弯折处的圆角过渡可避免安装过程中划伤操作人员，同时提升导轨自身的结构强度，避免长期承重出现弯折变形。设计过程中充分考虑该类导轨的实际使用场景，所有尺寸均参考通用电气安装规范设定，可直接用于电气柜布局的装配模拟、安装干涉检查以及教学演示场景，模型的结构细节完整，无多余的冗余特征，各部分结构的建模逻辑清晰，可根据实际使用需求快速调整导轨长度、孔位间距等参数，适配不同规格的电气柜安装需求，模型的面数控制合理，在保证结构细节完整的前提下兼顾大场景装配时的运行流畅度。
