双缸活塞式空气压缩设备结构设计

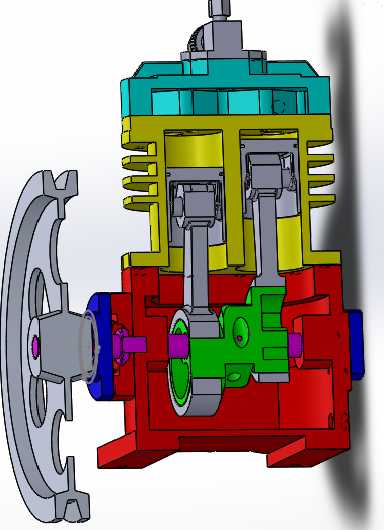

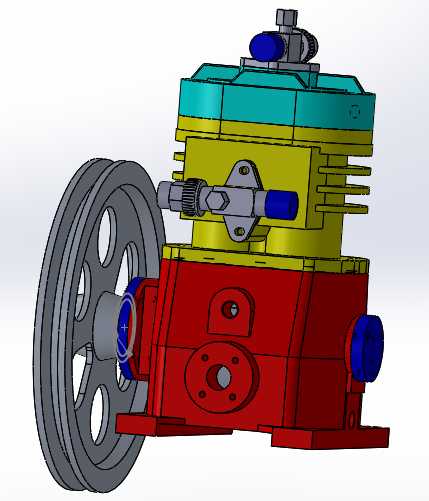

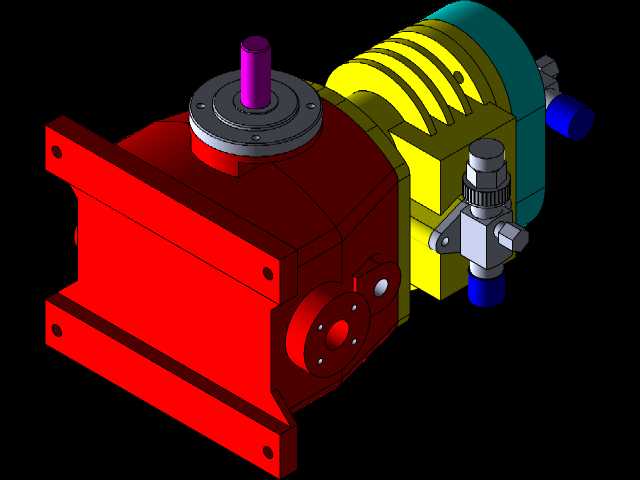

这款双活塞空气泵是面向小型气动动力供给场景设计的容积式压缩设备，主要适配汽修门店小型气动工具供气、家装喷涂作业气源供给、实验室低压气动试验配套、小型加工车间气动夹具动力供给等常见应用场景，能够持续输出稳定压力的压缩空气，满足中小流量用气需求。设备采用双缸对称布局的活塞压缩结构，相比单缸同排量气泵，运行过程中曲轴受力更均衡，往复惯性力可通过双缸错峰做功相互抵消，整机运行振动幅度更小，工作噪音更低，输出气压的脉动幅度也明显收窄，无需搭配过大容积的稳压罐即可输出平稳气流。从设计思路来看，整体采用模块化分层布局，下部为铸铁材质的曲轴箱腔体，集成了曲轴安装位、润滑油储油腔、侧置安装法兰接口，既保证了传动部件的支撑刚性，也预留了充足的润滑空间，减少传动部件的磨损；中部为活塞缸体段，外壁设计有环形散热鳍片，能够在活塞往复压缩过程中快速导出缸内压缩产生的热量，避免缸温过高导致密封件过早老化，提升连续运行时长；上部为阀组与缸盖总成，集成了进排气阀片、密封端盖与调压安装位，将易损的阀片部件集中布置，后期维护拆解时无需触碰下部传动腔体，大幅降低维保难度。设备左侧伸出的带轮为动力输入接口，可通过三角带匹配不同转速的驱动电机，根据实际用气压力需求灵活调整传动比，适配不同工况的压力输出要求；缸体侧面与端部分别布置了进气接口、排气接口与油位观察、泄压接口，管路走向清晰，外接气路时无需额外改造转接结构。整机安装边界规整，底部预留了四个对称的固定安装脚，可直接通过螺栓固定在机架或储气罐顶面，安装时仅需保证带轮与电机带轮的平面度即可完成传动对接，整体外形紧凑，横向最大尺寸集中在带轮侧，缸体主体部分占用空间小，适合集成到小型移动式空压机、固定工位供气站等成套设备中，无需额外预留过多操作空间。双缸活塞的同步驱动设计，让设备在同等缸径下排气量比单缸结构提升近一倍，同时活塞环采用耐磨密封结构，压缩过程中的漏气损失控制在较低水平，长期运行后气压衰减速度慢，能够持续保持稳定的供气效率。
