科幻影视道具铁人电弧反应器结构设计

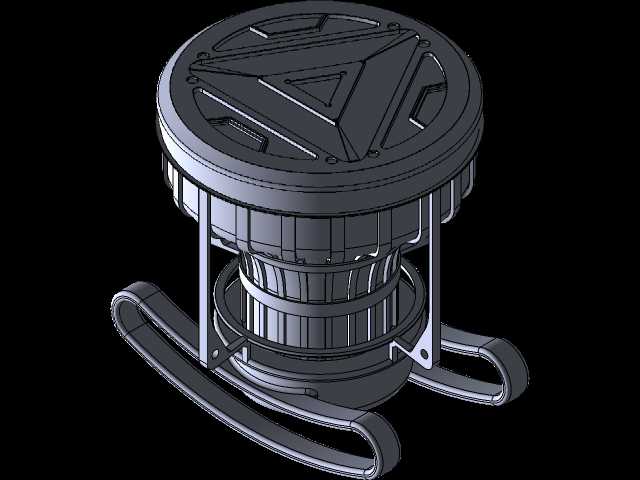

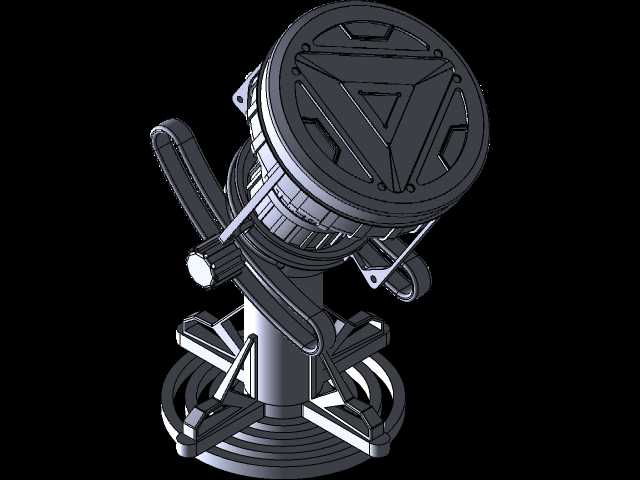

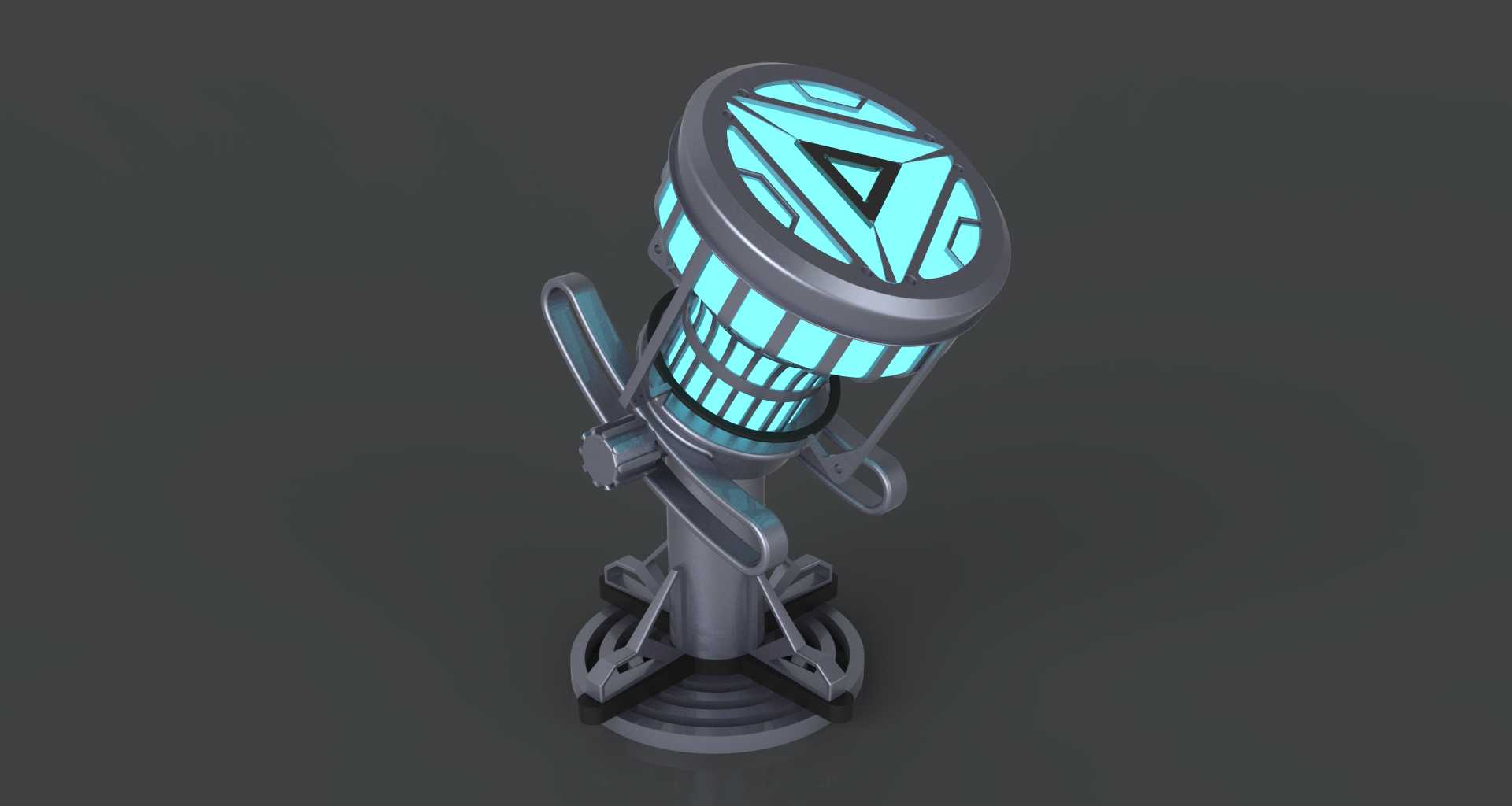

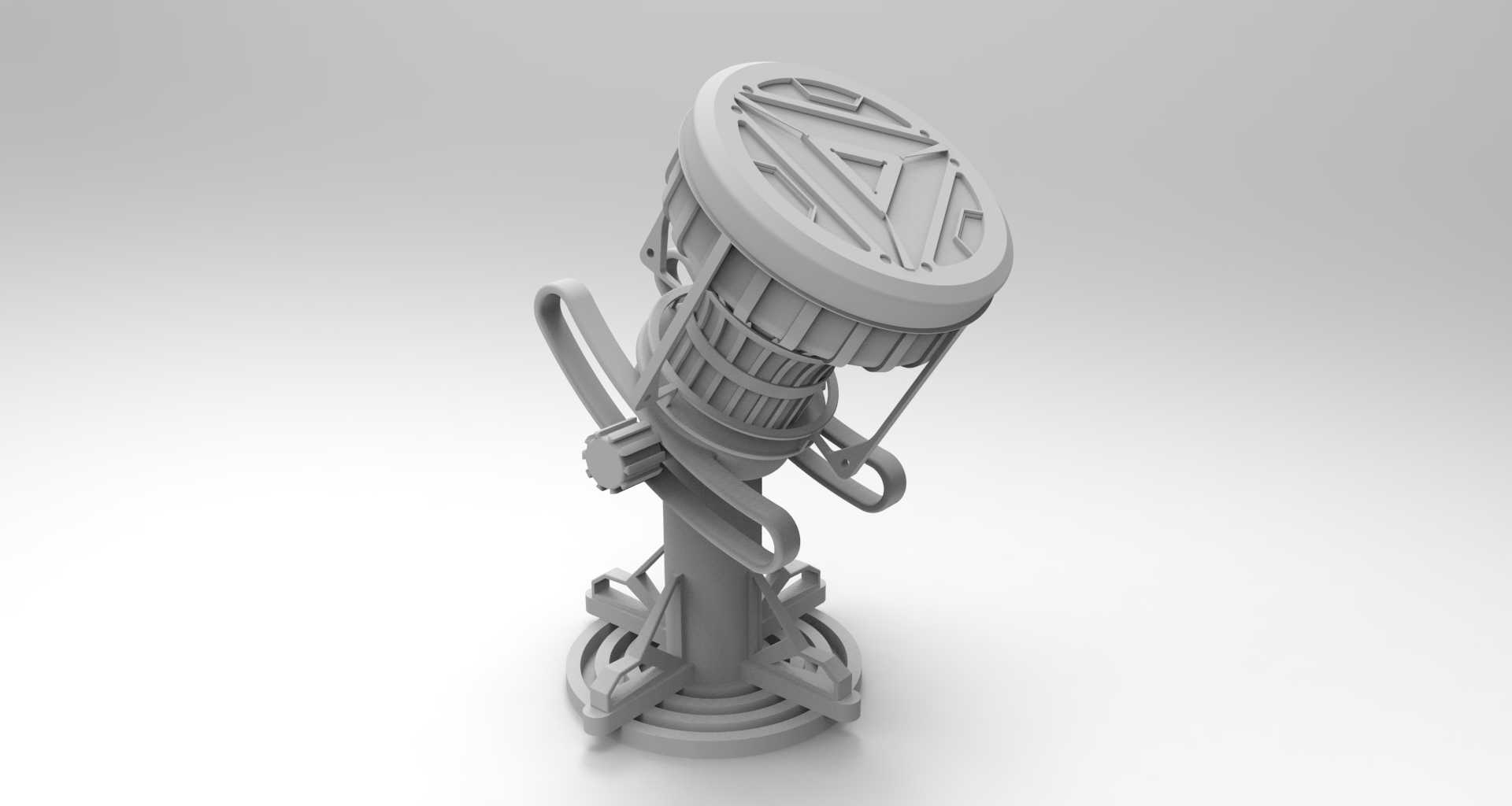

这款铁人电弧反应器的设计，脱胎于科幻影视IP中的核心能量装置设定，在落地为可落地的实体化结构时，兼顾了影视道具还原度与实体摆件的结构合理性。从行业应用场景来看，该结构既可以作为影视主题展陈的1:1仿真道具，适配漫展、科幻主题场馆、IP联名快闪活动的陈列需求，也可作为高端收藏级手办的核心结构件，搭配不同比例的铁人兵人完成场景搭建，同时其模块化的结构拆分逻辑，也能为科幻主题的工业产品外观设计提供创意参考，比如桌面能量摆件、主题数码产品的外观衍生设计。从设备实际用途来看，作为实体化的装置结构，它在展陈场景中可搭配内置冷光组件实现发光效果，还原影视中装置运转的能量光效，作为收藏摆件时，其拆分式的结构也能满足爱好者对装置内部构造的探索需求，底座的支撑结构可保证装置在桌面、展架等平面稳定放置，无需额外辅助固定结构。从产品功能特性来看，整体结构分为核心反应舱、能量传导支架、稳定底座三个部分，核心反应舱采用分层镂空结构，预留了发光组件的安装空间，外层的防护格栅做了倒角处理，避免尖锐边角带来的磕碰风险，能量传导支架采用多轴支撑结构，既还原了影视中装置的管线连接视觉效果，也作为结构加强筋提升了整体的抗形变能力，底座采用三脚支撑的放射状结构，增大了与放置平面的接触面积，提升放置稳定性的同时也还原了影视中装置的工业质感。从产品设计思路来看，设计过程中首先还原了影视设定中三角核心反应区的标志性视觉元素，将核心区的三角标识做了凸起分层处理，强化视觉辨识度，其次将原本影视中偏向概念化的管线结构做了实体化的结构优化，把外露的管线整合为支架的一部分，既保留视觉特征也避免了细小结构易断裂的问题，同时所有结构的连接位都采用了卡扣式设计，无需额外粘接即可完成组装，方便后期对内部发光组件进行更换维护。从外形尺寸与安装边界来看，整体结构的高度适配常规桌面摆件的尺寸区间，底座最大直径控制在120mm以内，放置时占用的桌面空间不超过一张A6纸张的面积，核心反应舱的最大直径为80mm，整体高度为180mm，在展陈场景中搭配1:6比例的铁人模型时，视觉比例完全协调，安装时仅需将支架与底座的卡扣对准卡入，再将核心反应舱与支架顶部的定位槽对齐即可完成组装，无需额外的安装工具，各部件的装配公差控制在0.1mm以内，组装后无明显缝隙，整体结构的重量控制在500g以内，不会对放置的桌面、展架造成额外的承重压力。
