横流式水轮机转轮结构三维设计

横流式水轮机转轮是小型水力发电系统、微水头水能利用装置中的核心做功部件，主要应用于山区小型水电站、农田引水发电配套、溪流微水能回收、工业尾水余能利用等场景，能够在低水头、变流量的来水条件下稳定完成水能到旋转机械能的转换，适配径流式无调节库容的小型水力开发场景，相比其他结构的水轮机转轮，其对来水流量波动的适应性更强，在小流量工况下仍能保持较高的能量转换效率，同时结构简单可靠，日常维护成本较低，非常适合分散式小型水能资源的开发利用。

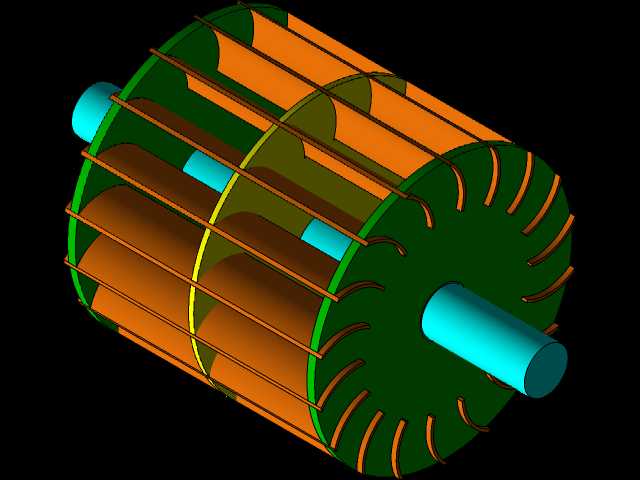

该转轮整体采用筒式轮体搭配两端辐板支撑的结构设计，中心贯穿的主轴作为动力输出载体，两端辐板之间沿圆周方向均匀排布多组弧形叶片，叶片沿轮体轴向通长布置，水流可从轮体径向进入，穿过叶片流道后从另一侧径向流出，两次作用于叶片表面充分释放水能，这种流道设计能够让水流在轮体内完成顺畅的转向，减少流道内的水力撞击损失，提升能量利用效率。叶片采用圆弧型线设计，型线曲率经过匹配优化，能够适配不同来流角度，在流量变化时减少叶片入口的脱流现象，降低运行过程中的水力振动与噪声，提升转轮运行的稳定性。

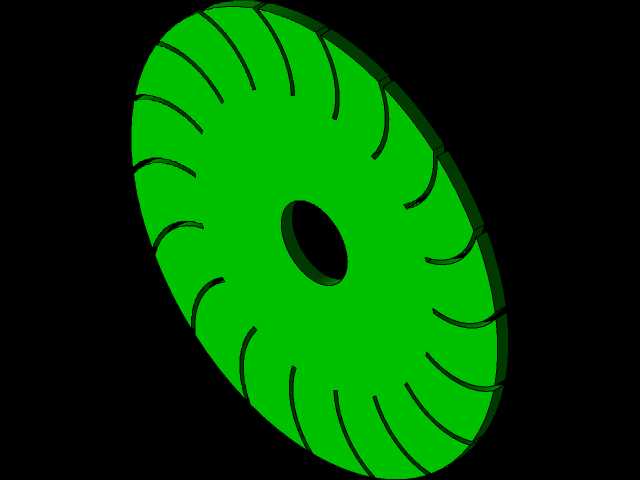

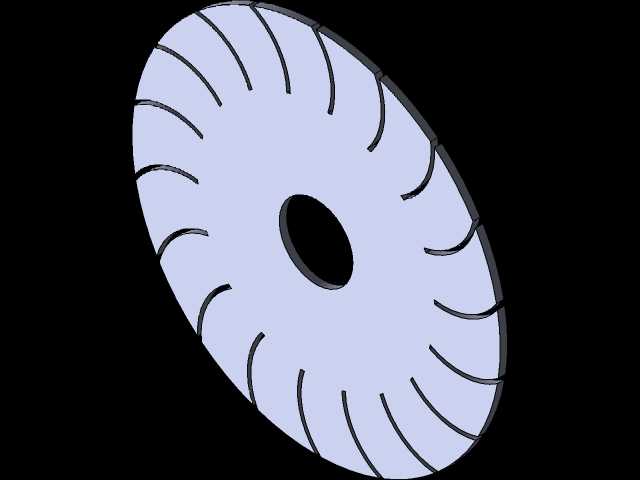

设计过程中首先确定了转轮的适用水头与流量覆盖范围，以此为基础计算轮体的公称直径与轴向长度，明确叶片的安装角度、数量与曲率参数，保证叶片之间的流道过流面积匹配设计流量，避免流道过窄造成的堵塞或过宽带来的效率下降。两端辐板采用等厚圆盘结构，既作为叶片的安装定位基准，也承担传递扭矩的作用，辐板与中心主轴的连接位置做了加厚处理，匹配扭矩传递的强度需求，避免运行过程中连接位置出现应力集中导致的结构失效。主轴伸出端的轴径尺寸匹配标准轴承与联轴器的安装规格，能够直接对接通用规格的传动部件与发电单元，无需额外定制转接结构，降低配套安装的成本。

安装边界方面，转轮整体为回转对称结构，安装时需保证主轴与水轮机蜗壳、导水机构的同轴度，轮体外缘与壳体之间预留均匀的配合间隙，既避免运行过程中轮体与壳体发生刮擦，也减少间隙漏水造成的能量损失；主轴两端的支撑跨距经过匹配设计，能够保证转轮在额定转速下运行时的挠度在允许范围内，避免长时间运行出现轴系偏磨；叶片与两端辐板的连接位置做了圆滑过渡处理，减少应力集中的同时，也避免流道内出现凸起扰流结构，保证水流在流道内的平顺流动。该转轮结构兼顾了效率与可靠性，加工难度低，非常适合小型水力开发场景的批量应用。
