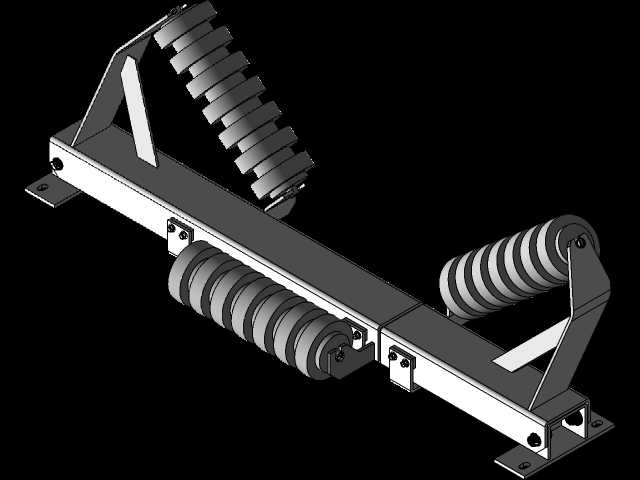

带式输送机防皮带撕裂缓冲滚柱支架

该缓冲滚柱支架主要应用于带式输送机的受料点位，也就是散状物料从上游设备落向输送皮带的转接区域，这类场景普遍存在物料下落冲击大、皮带易被尖锐物料硌伤、托辊失效后皮带易剐蹭支架结构的问题，是矿山、港口、煤炭、建材等散料输送系统中必不可少的承载防护部件。在实际生产运行中，带式输送机的受料段长期承受大块矿石、煤块、砂石等物料从数米高度下落的持续冲击，普通平行托辊组在高频冲击下容易出现辊体变形、轴承损坏、托辊脱落的故障，一旦托辊失效，裸露的支架槽钢棱角会直接与运行中的皮带底面接触，短时间内就会将皮带纵向划开造成长距离撕裂，不仅会带来高额的皮带更换成本，还会造成整条输送线停产，带来极大的生产损失。这款支架的核心设计思路就是从根源上规避这类故障风险，设计时将支撑托辊的安装槽板整体下沉到支架主梁的下方空间，让槽板的上沿高度低于主梁的上承载平面，即使出现托辊脱落、辊体失效的极端情况，皮带下沉后也只会先接触到平整的主梁上表面，不会直接剐蹭到槽板的尖锐棱角，从结构上彻底切断了皮带被支架槽板切断的风险路径。在功能特性上，支架采用三组错落布置的缓冲滚柱替代传统的整根平行托辊，每组滚柱由多段独立的环形缓冲套串联在芯轴上组成，缓冲套采用高弹性耐磨材质制作，能够通过自身的弹性变形吸收物料下落的大部分冲击动能，既可以降低物料对皮带的砸伤概率，也能减少冲击载荷传递到支架和输送机机架上的振动，延长整体结构的疲劳寿命；同时分段式的滚柱设计让单个缓冲套磨损后可以单独更换，无需更换整根托辊，大幅降低了后期的维护成本和备件库存压力。在安装边界与外形尺寸设计上，支架整体采用标准化的槽钢焊接主梁结构，主梁两端预留的安装孔位完全匹配通用带式输送机的中间架安装尺寸，可以直接替换现场原有的普通缓冲托辊支架，不需要对原有输送机机架进行额外的打孔、焊接改造，适配性极强；两侧的边滚柱采用向上倾斜的布置角度，形成与皮带槽角匹配的轮廓，能够对皮带形成良好的对中约束，减少受料时皮带跑偏的概率；滚柱与主梁之间预留了足够的落料间隙，输送过程中撒落的细料可以从间隙中自然下落，不会在支架上积料造成滚柱卡滞。整体结构采用焊接加螺栓紧固的组合形式，主梁焊接部位做了加强筋处理，能够承受大密度物料的长期冲击载荷，所有外露的金属表面都做了防锈防腐处理，能够适应井下、露天堆场等潮湿多粉尘的恶劣作业环境。
