木屑螺旋输送与旋转给料组合设备结构

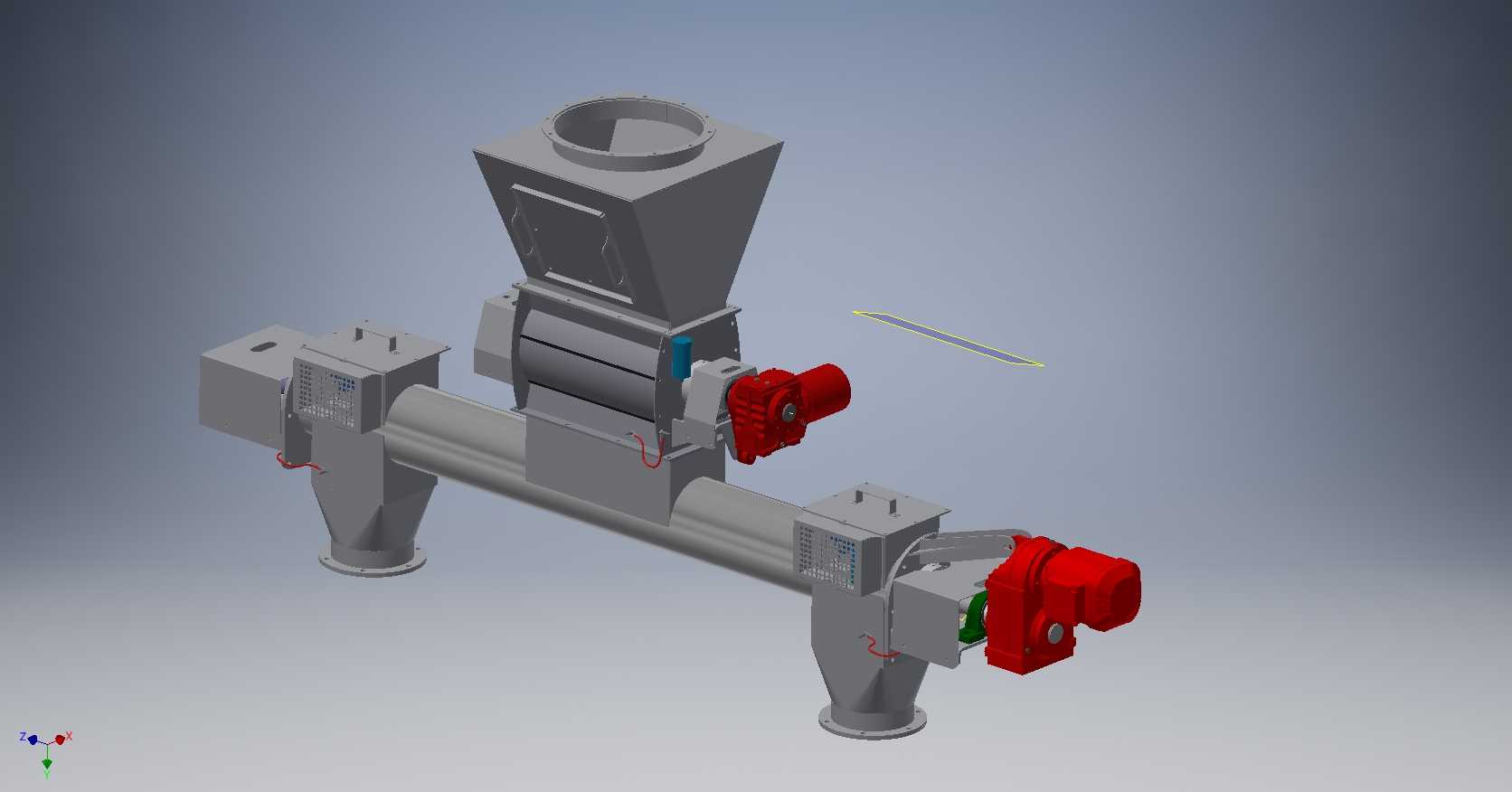

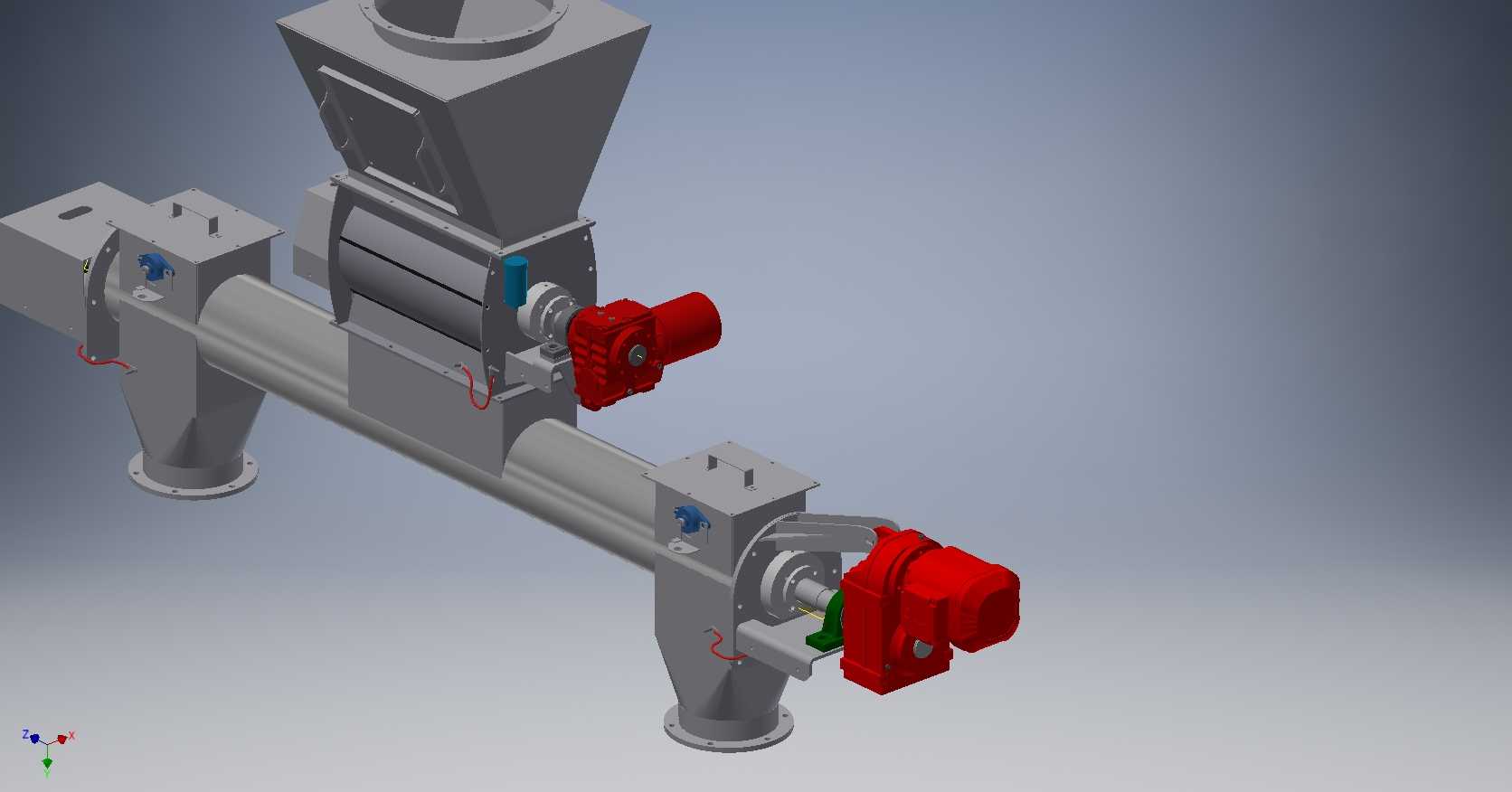

这款设备主要面向生物质燃烧供热、木材加工碎屑处理等场景，针对木屑这类轻质、易飘散、易卡滞的散状物料设计，解决传统输送设备在木屑输送过程中容易出现的物料架桥、粉尘外溢、双向供料精度不足的痛点，可同时完成两个方向的木屑定量输送，适配中小型粉尘燃烧供热设施的连续供料需求，在木材加工厂的边角料回收输送、生物质锅炉的自动供料工位都能稳定运行。设备整体采用螺旋输送主体搭配顶部旋转给料机构的组合结构，核心输送段管径为220mm，属于小型输送规格，适合小流量、高精度的木屑输送工况。顶部的旋转给料机构采用方型接料斗设计，大敞口的进料结构方便上游落料设备对接，料斗内部做了导流斜面设计，避免木屑在料斗角落堆积架桥，给料转子采用间隙适配的密封结构，在均匀拨送物料进入下方螺旋腔的同时，能够平衡输送过程中产生的粉尘气流，阻挡螺旋腔内的粉尘从进料口反向溢出，同时隔绝连接盒位置的气压波动，避免气流扰动影响供料精度。下方的螺旋输送主体采用水平布置的管式结构，两端配置独立的驱动单元，分别对应两个出料方向的输送需求，可根据工况需要单独控制单侧输送或者双侧同时供料，每个驱动端都配套了减速驱动组件，输出转速适配木屑的输送特性，避免转速过高导致物料被抛洒、转速过低导致输送效率不足的问题。螺旋轴体采用等距螺旋叶片设计，叶片与管壁的间隙控制在合理范围，既不会因为间隙过大残留物料，也不会因为间隙过小出现叶片卡滞木屑纤维的问题。设备的支撑结构采用两个锥型落料支腿，支腿底部为法兰连接结构，可直接与下游的燃烧设备、储料仓进料口对接，安装时需要保证主体的水平度，避免螺旋轴偏磨导致的设备故障，整体安装边界紧凑，不需要占用过大的车间空间，适合在现有供热设施的基础上做改造加装。在设计过程中充分考虑了木屑物料的特性，所有与物料接触的部位都做了顺滑过渡处理，没有容易挂住纤维的死角，驱动组件与物料腔之间做了密封隔离，避免细木屑进入驱动部件造成磨损，旋转给料部与螺旋输送腔的连接位置做了定位止口，保证装配同轴度，减少运行过程中的振动与噪音。
