卧式火管锅炉内部结构三维设计

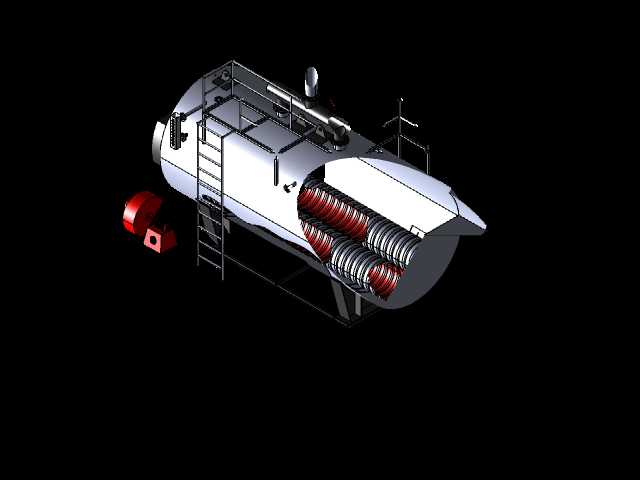

该三维模型还原的是卧式内燃火管锅炉的完整结构，这类设备广泛应用于工业生产供汽、集中供暖、商用热水供应等场景，是食品加工、纺织印染、医药化工、酒店楼宇等领域的核心热能转换设备，能够将燃料燃烧释放的热能传递给水介质，输出满足参数要求的蒸汽或高温热水，为生产流程、采暖系统提供稳定的热源支撑。从实际用途来看，该设备通过燃料在炉胆内燃烧产生高温烟气，烟气依次流经多回程的火管束，通过管壁与锅壳内的水进行充分换热，最终将烟气余热充分回收后排出，相比单回程结构热效率提升明显，能够在紧凑的空间内实现较高的换热功率，适配中小规模的热能需求场景。从功能特性来看，模型完整呈现了设备的核心组成：外置的爬梯与顶部操作平台方便运维人员进行日常巡检、阀门操作与附件检修，端部的燃烧器安装位适配通用型燃烧器接口，内部错列布置的火管束通过合理的管间距设计，既保证了烟气流通的顺畅性，又最大化拓展了换热接触面积，同时锅壳内部的水位空间、蒸汽空间做了合理的容积分配，能够稳定输出干度合格的蒸汽，避免带水问题影响后端用汽设备。设计思路上，整体采用卧式卧式锅壳式布局，将燃烧腔、换热管束全部集成在圆柱形锅壳内部，大幅减少了外部连接管路与密封点位，降低了安装难度与泄漏风险；内部的火管采用多回程折返布置，延长高温烟气在设备内部的停留时间，减少排烟热损失，同时在结构受力上，圆柱形锅壳能够均匀承受内部工作压力，降低应力集中风险，配套的鞍式支座设计充分考虑了设备满水运行时的承重需求，同时预留了热膨胀的位移余量，避免运行过程中热胀冷缩产生的结构应力损坏设备本体。从外形尺寸与安装边界来看，该设备整体为卧式长圆柱结构，安装时需要预留端部燃烧器的检修拆装空间、侧面爬梯的操作空间、顶部阀门仪表的操作空间，同时设备底部的支座需要匹配承重基础的预埋点位，对接的进出口管道、烟道接口需要预留柔性连接的安装余量，整体安装无需复杂的高层构架，适合在单层厂房或地下设备间布置，整体占地尺寸紧凑，能够适配多数中小型项目的设备间空间限制。
