紧凑型钎焊板式换热单元结构设计

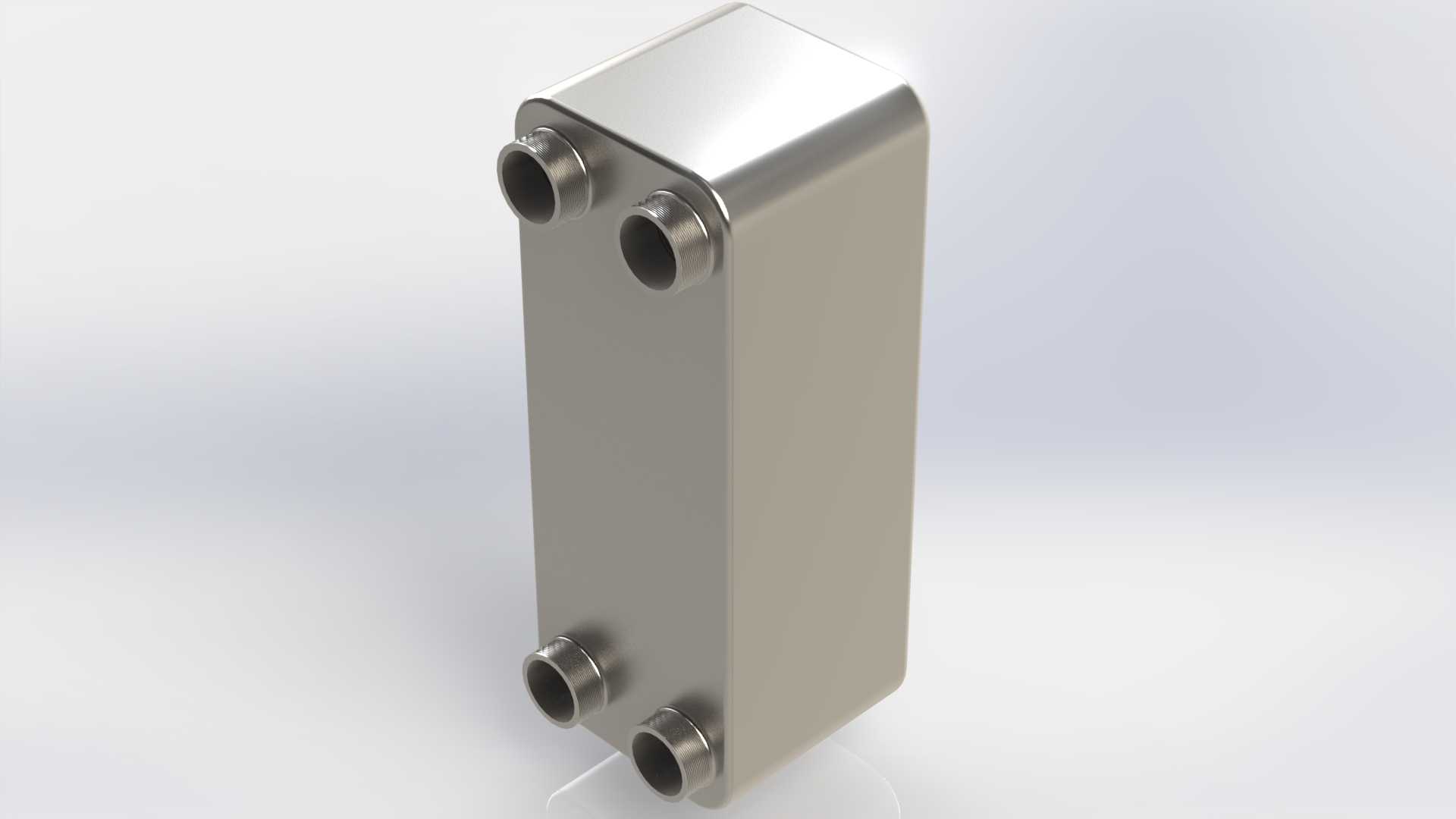

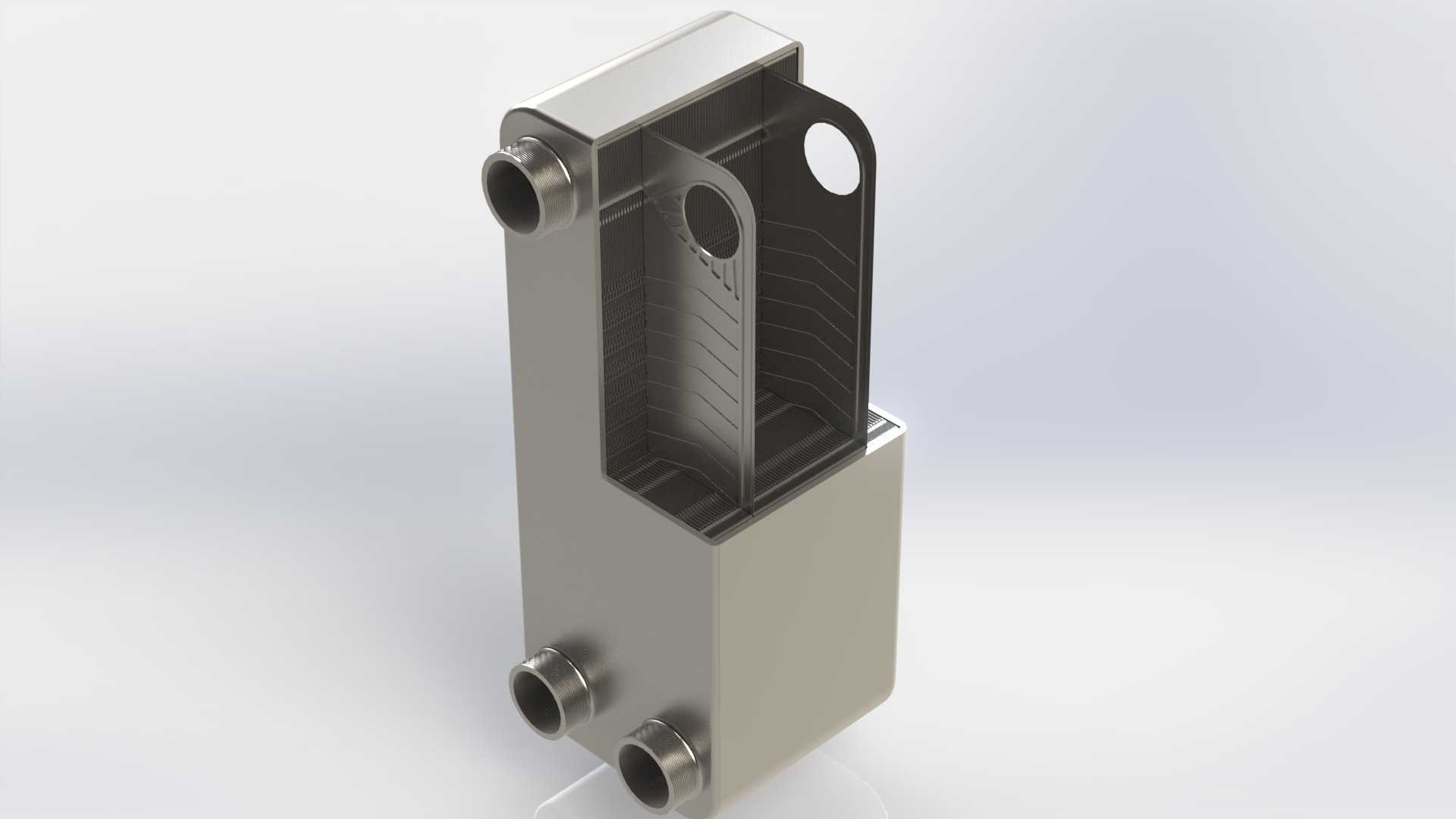

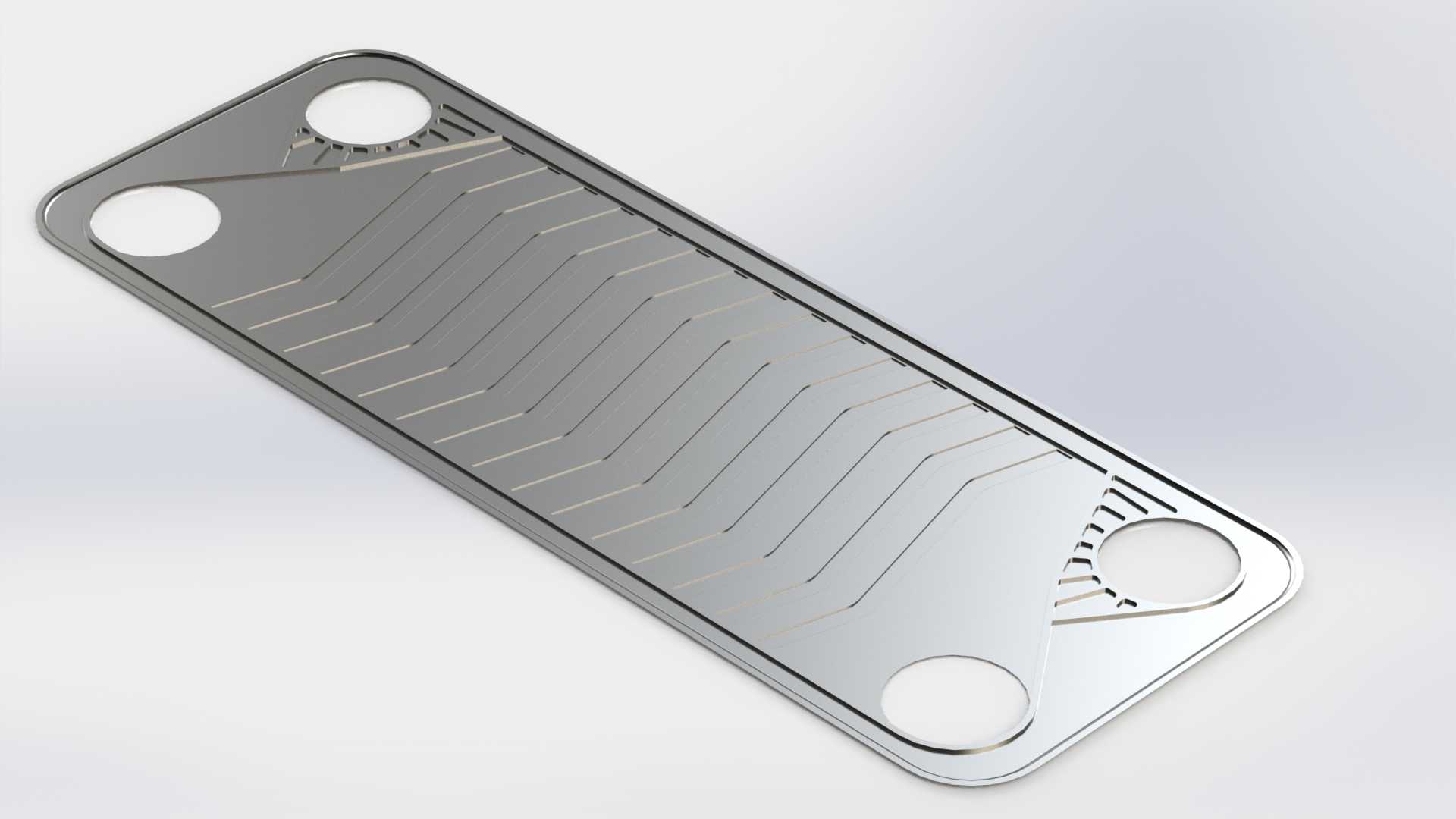

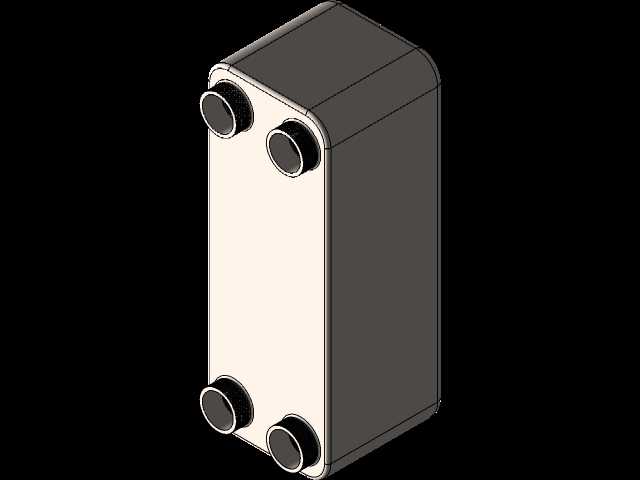

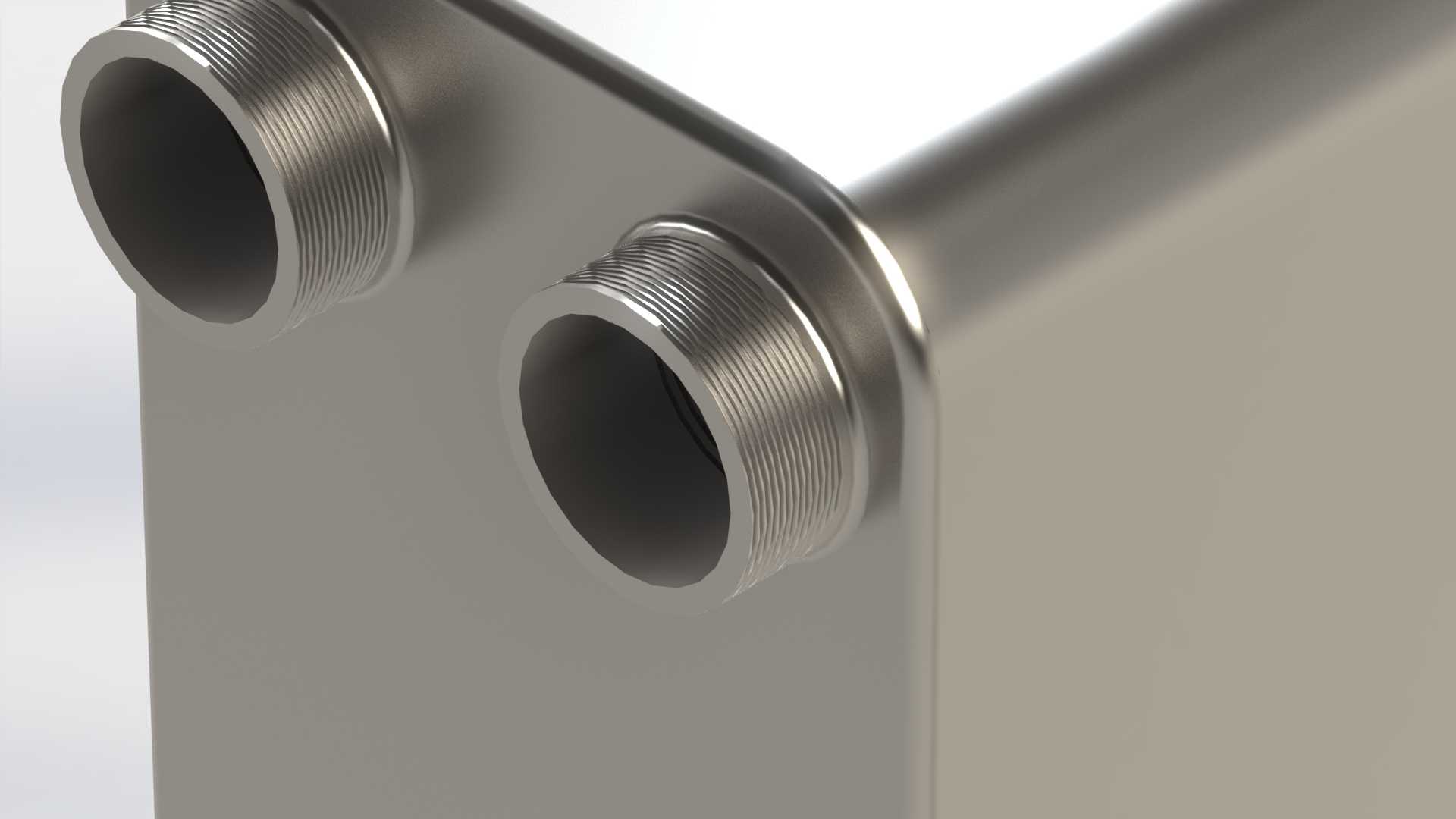

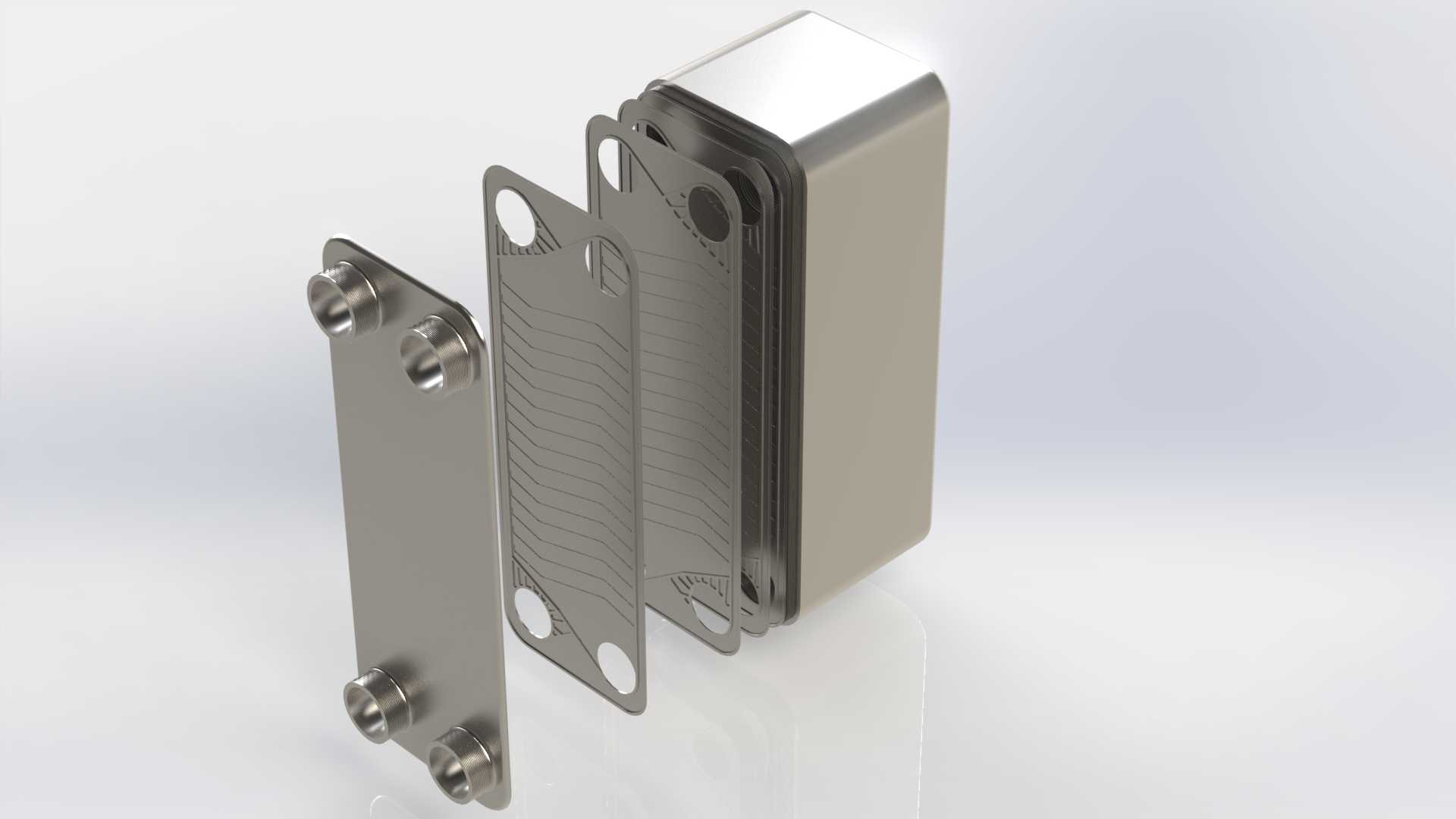

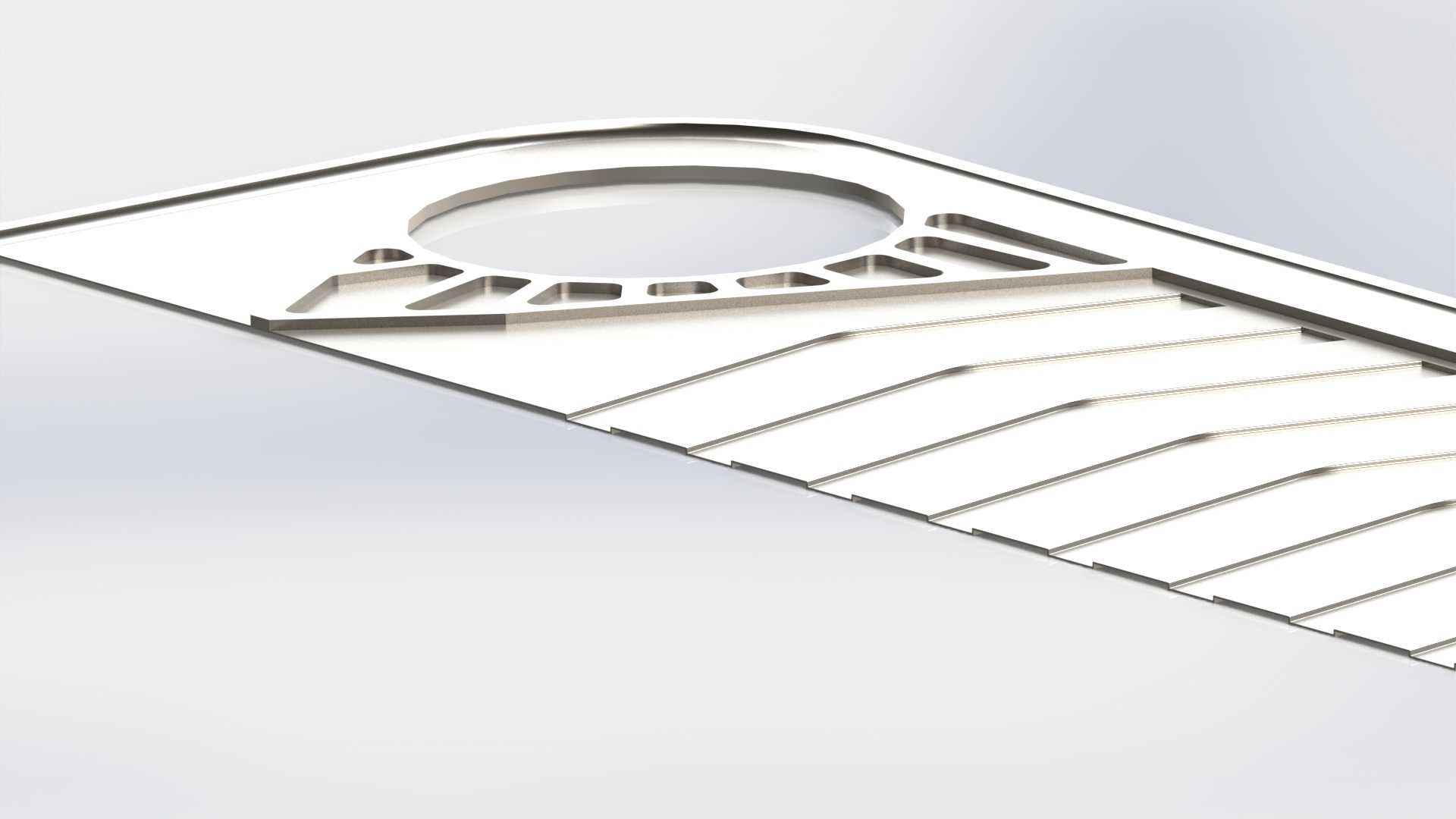

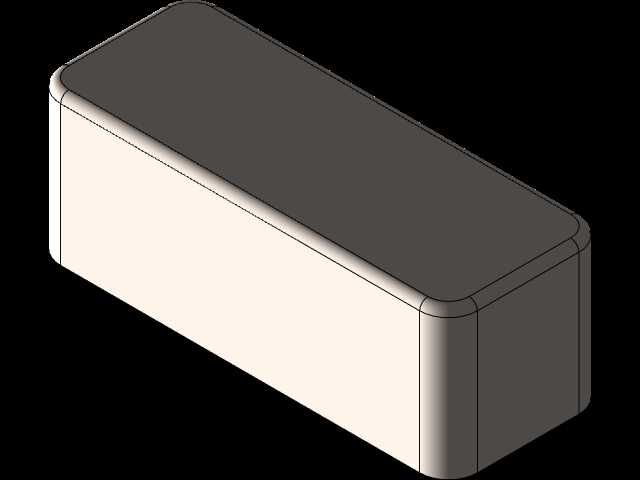

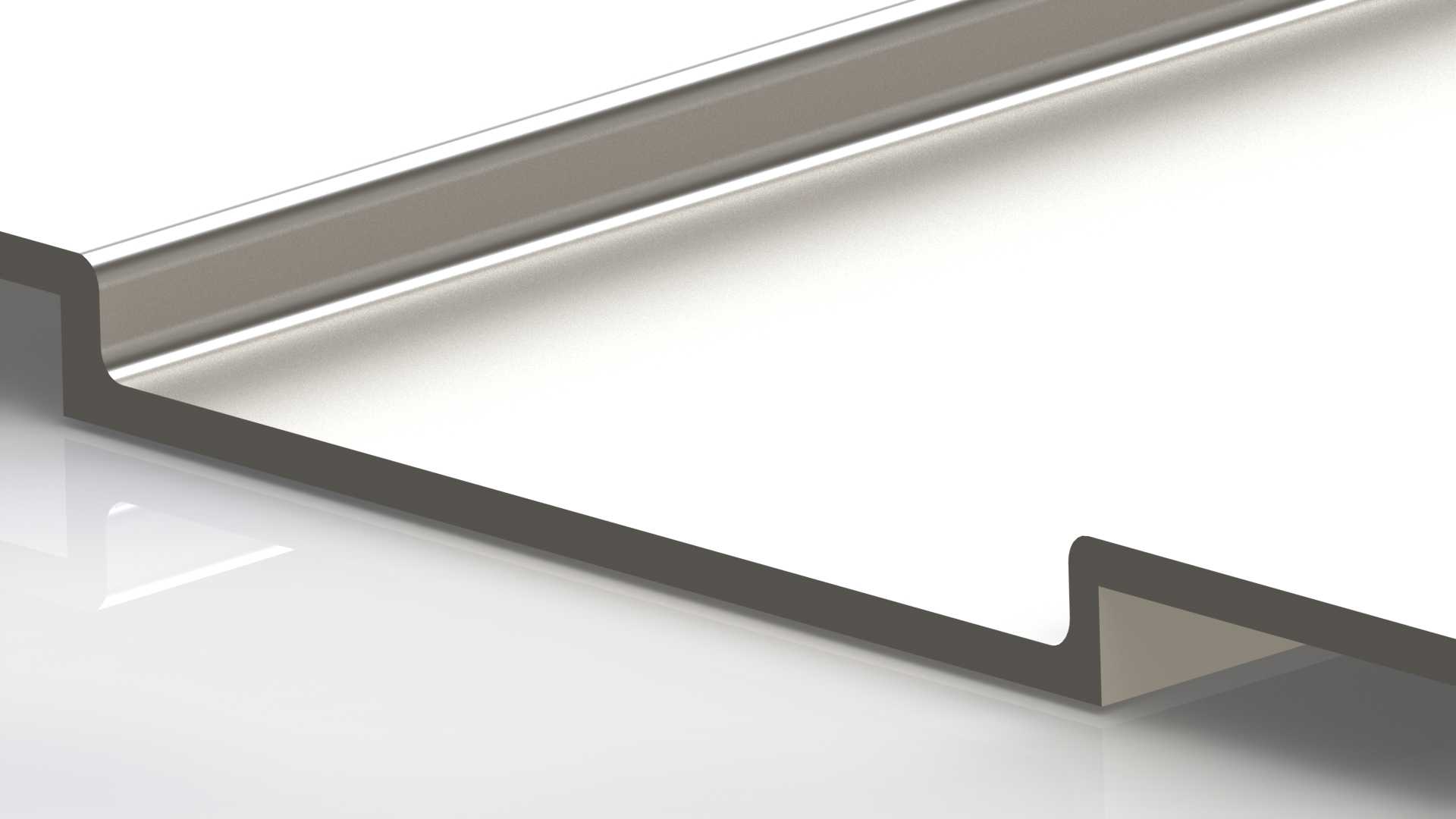

这款紧凑型板式换热结构，主要面向小空间安装场景下的液-液、汽-液热交换需求，常见应用于暖通空调的冷媒水换热、小型工业液压系统的油温冷却、可再生能源系统的热量回收、食品加工段的流体温控以及实验教学中的传热原理演示场景，能够在狭小的安装空间内实现高效的热量传递，替代传统体积庞大的管壳式换热设备，适配对设备占地、安装重量有严格限制的配套场景。从实际用途来看，该结构通过板片间的狭窄流道让冷热流体分别在相邻板片形成的通道内逆向流动，借助金属板片的高导热性完成热量交换，相比传统换热结构，其换热效率更高，热损失更小，同时能够承受一定的工作压力与温度波动，满足常规民用与轻工业场景的换热需求。产品的功能特性上，整体采用堆叠式板片组配结构，板片表面冲压有特殊的人字形波纹纹路，这些纹路一方面可以在流体流动时形成湍流，破坏流体边界层，大幅提升换热系数，减少换热所需的换热面积；另一方面波纹结构能够在板片堆叠后形成相互支撑的触点，提升整体板组的承压能力，避免板片在压力作用下发生形变，同时板片四角的定位孔与角孔结构，能够在堆叠后形成冷热流体的独立进出流道，实现两种流体的完全隔离，避免串液问题。从设计思路来看，设计时优先考虑了紧凑性要求，将端板、板片、接口结构做了一体化整合，前端端板集成了四个流体接口，分别对应冷热流体的进出，接口采用外螺纹连接形式，方便现场管路的快速对接，无需额外焊接转接结构；板片数量根据换热功率需求配置，板片之间采用钎焊工艺密封固定，省去了传统可拆式换热器的密封胶条，既缩小了整体体积，也提升了设备的耐温性能与密封可靠性，避免胶条老化带来的泄漏风险。外形尺寸与安装边界方面，整体采用方正的长方体外形，没有外凸的冗余结构，安装时仅需预留前端管路连接的操作空间即可，设备可根据安装空间选择立式或卧式固定，四个接口的中心距、伸出长度都做了标准化适配，能够匹配常规工业管路的安装尺寸，安装时不需要额外定制转接配件，同时整体重量较轻，不需要做重型承重基础，墙面、支架上都可以完成固定安装，适配各类改造项目与紧凑型设备的内置集成需求。
