工业用卧式管壳式换热设备结构设计

这款卧式管壳式换热设备是工业领域应用范围极广的间壁式传热设备，可在化工、石油炼制、电力热电、集中供暖、食品加工、制药生产等多类场景中承担介质热量传递的核心功能，既可以作为加热器将冷态工艺介质加热到指定生产温度，也可以作为冷凝器将气态介质冷凝为液态，还能作为冷却器带走工业系统中多余的废热，或是在余热回收场景中回收高温介质携带的可利用热能，是工业生产流程中保障工艺温度参数、提升能源利用效率的关键通用设备。

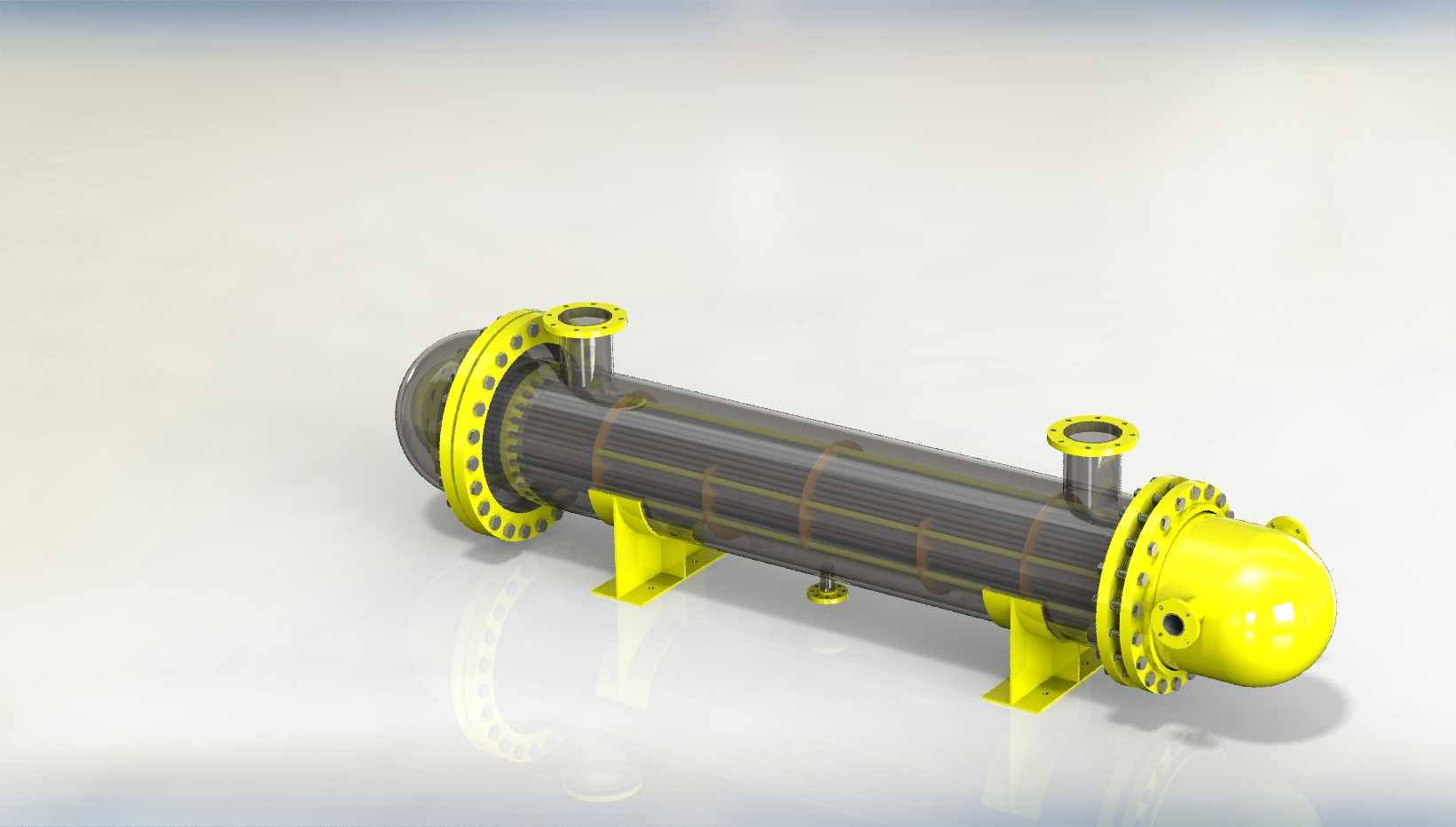

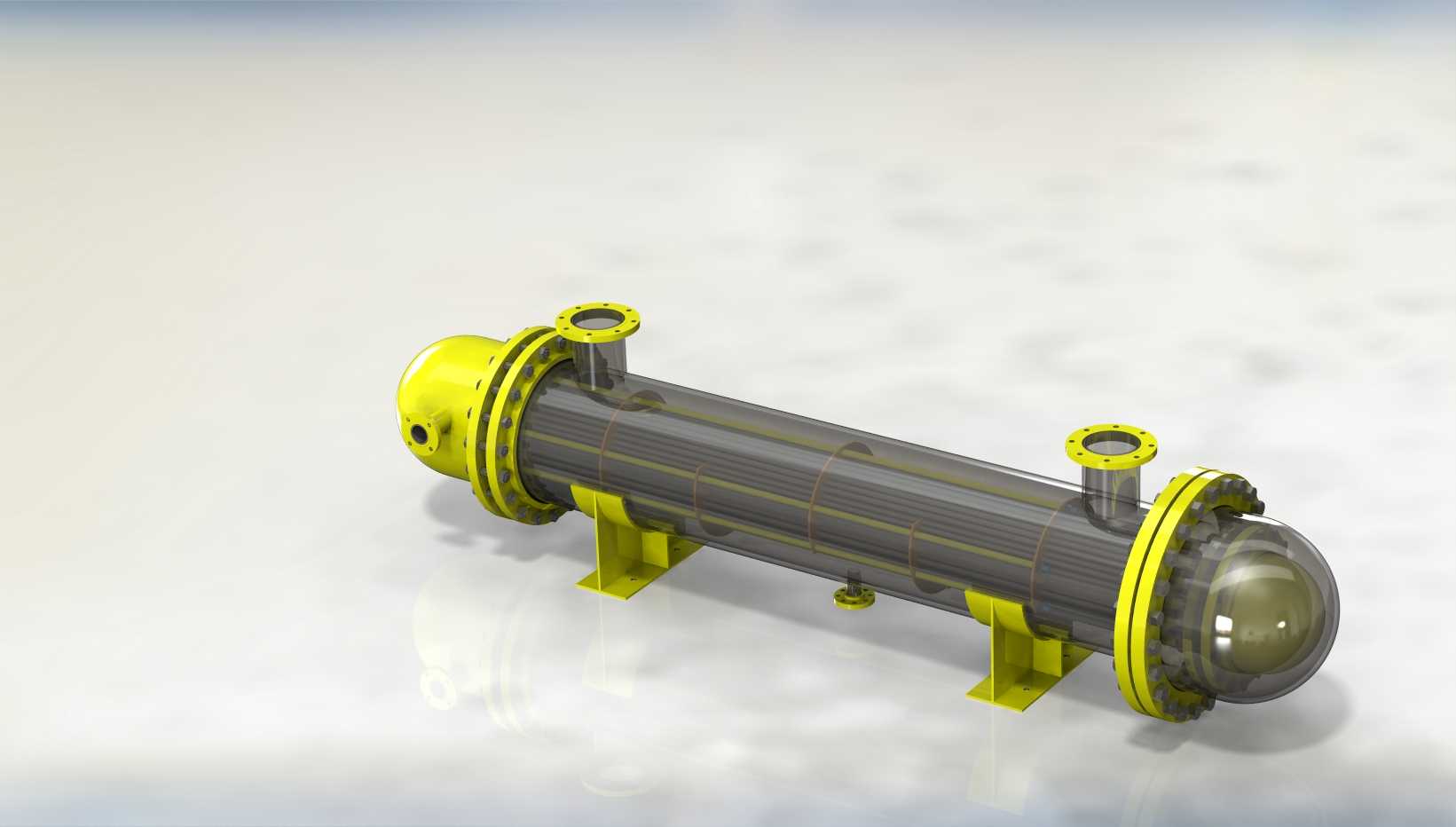

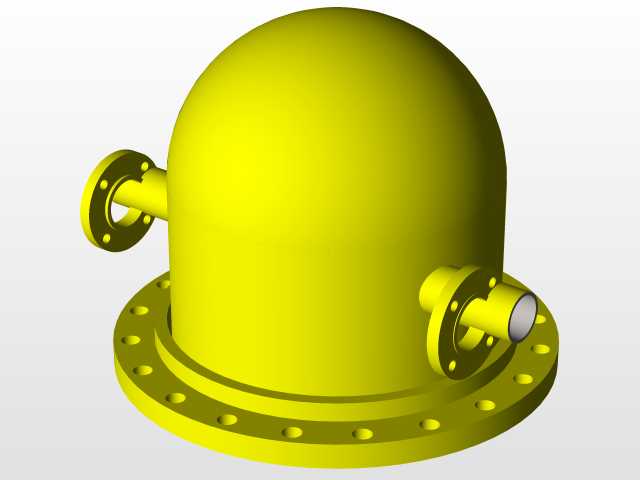

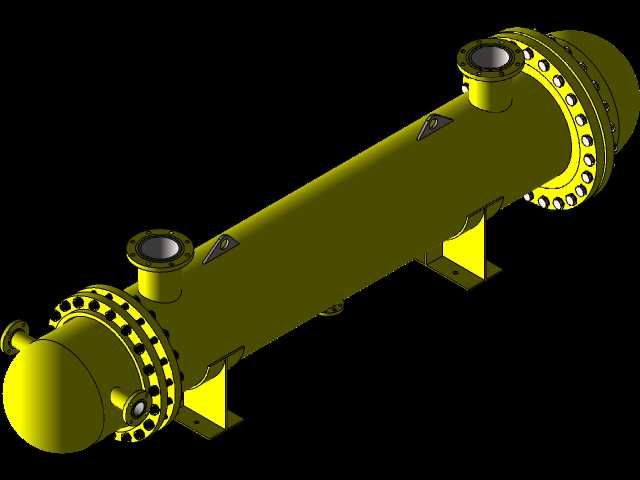

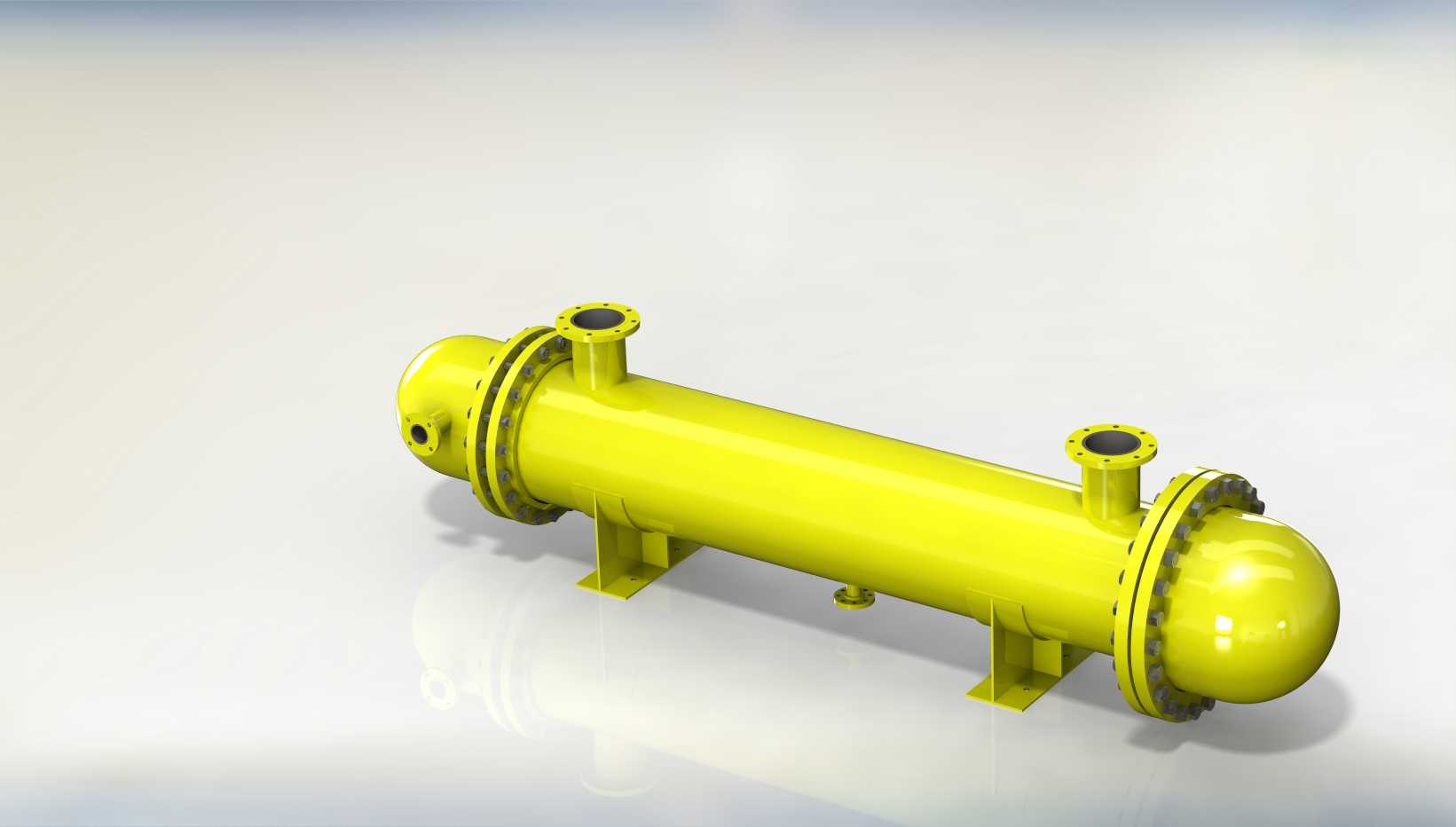

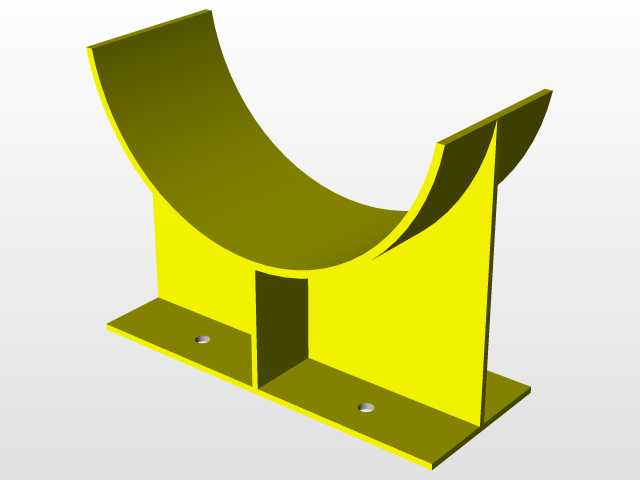

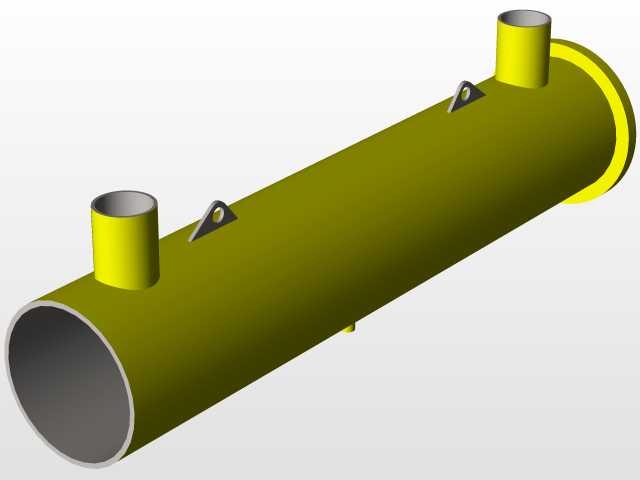

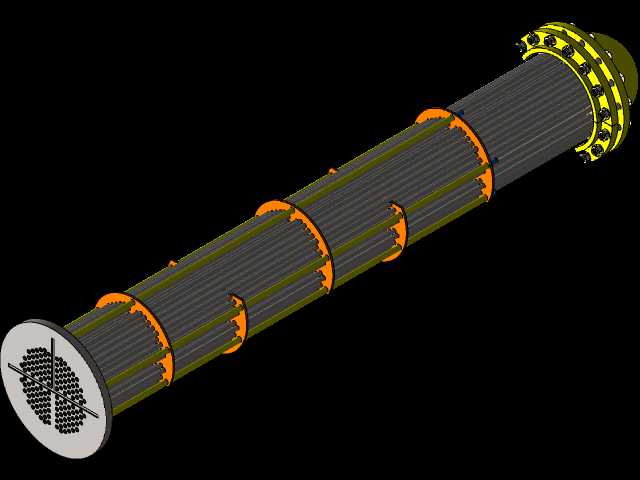

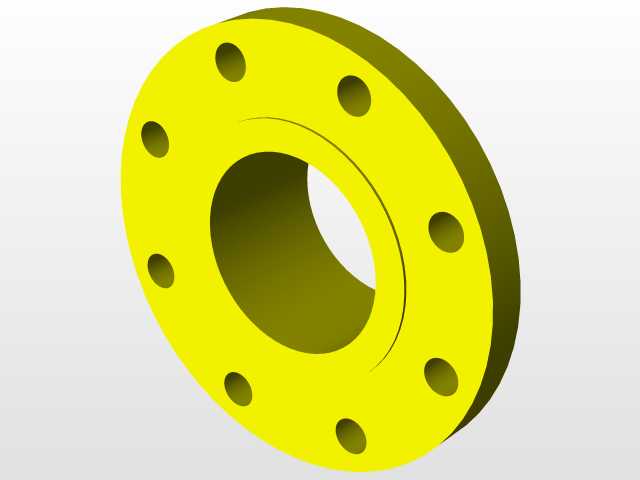

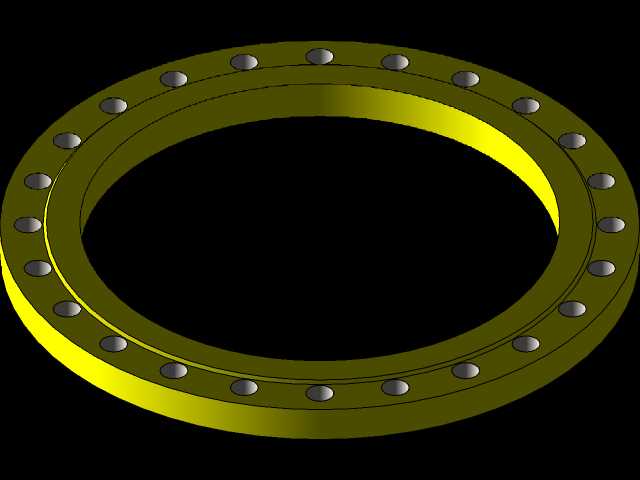

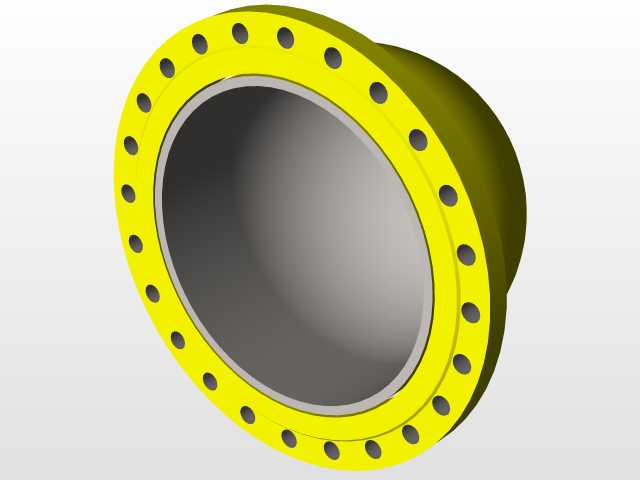

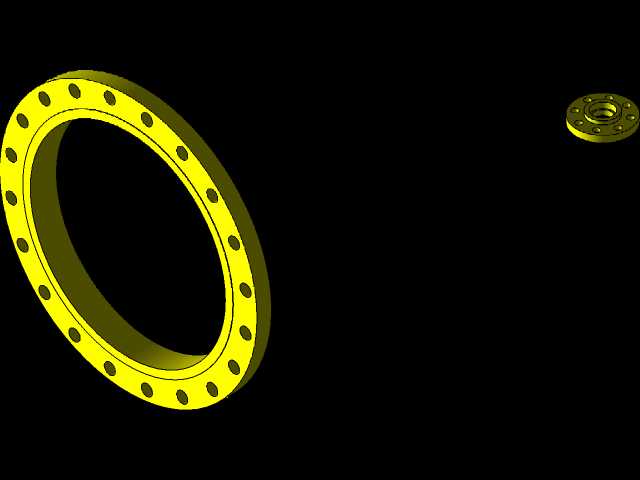

该设备采用经典的固定管板式卧式结构设计，核心承压外壳为圆柱形筒体，两端配置带法兰连接的椭圆形封头，筒体内部排布多组平行换热管束，管程与壳程相互独立分隔，两种换热介质可分别在管内、管外的流道内流动，通过管壁完成热量传递，不会发生介质串混。筒体上方设置两个带法兰接口的介质接管，分别对应壳程介质的进出通道，封头侧预留管程介质的进出接口，可根据实际工艺需求选择逆流、顺流或是错流的介质流向布置，适配不同传热温差、介质洁净度的使用场景。筒体下方配置两个对称分布的鞍式支座，可直接将设备稳定固定在混凝土基础或是钢制设备支架上，安装时需预留足够的抽管检修空间，满足后期管束清理、密封件更换的维护需求。

设计过程中充分考虑了工业现场的实际使用需求，筒体与封头的法兰连接结构可实现快速拆装，方便定期清理管程、壳程内壁附着的介质结垢，保障长期使用下的传热效率；鞍式支座的高度经过合理计算，既可以避免筒体底部与安装面直接接触造成腐蚀，也能为下方的排污、排凝接口预留足够的操作空间；所有外接接口均采用标准法兰结构，可直接与工业现场的标准工艺管道对接，无需额外定制转接构件。设备整体外形为规整的长圆柱卧式结构，安装边界清晰，可根据处理量需求调整筒体长度、管束数量与直径，适配不同换热面积的工况要求，整体结构承压能力强，运行稳定性好，可适配高温高压的工业换热工况，密封性能可靠，能有效避免介质泄漏带来的生产安全与物料损耗问题。
