港口散料中转卸料斗钢架结构设计

该卸料斗主要应用于内河及沿海港口的散货作业区，适配散粮、矿石、煤炭、建筑砂石等大宗散状物料的车船转运、堆场中转作业环节，通常布置在码头卸船机与地面输送皮带的衔接点位，或是散货卡车装卸料的固定作业工位，承担散料临时缓存、均匀导料、流量管控的核心作用，能够有效衔接上下游装卸设备的作业效率差，避免散料直接冲击输送设备造成的皮带跑偏、托辊损坏等问题，同时减少散料转接过程中的扬尘、撒漏问题，降低港口散货作业的现场清理工作量与物料损耗。

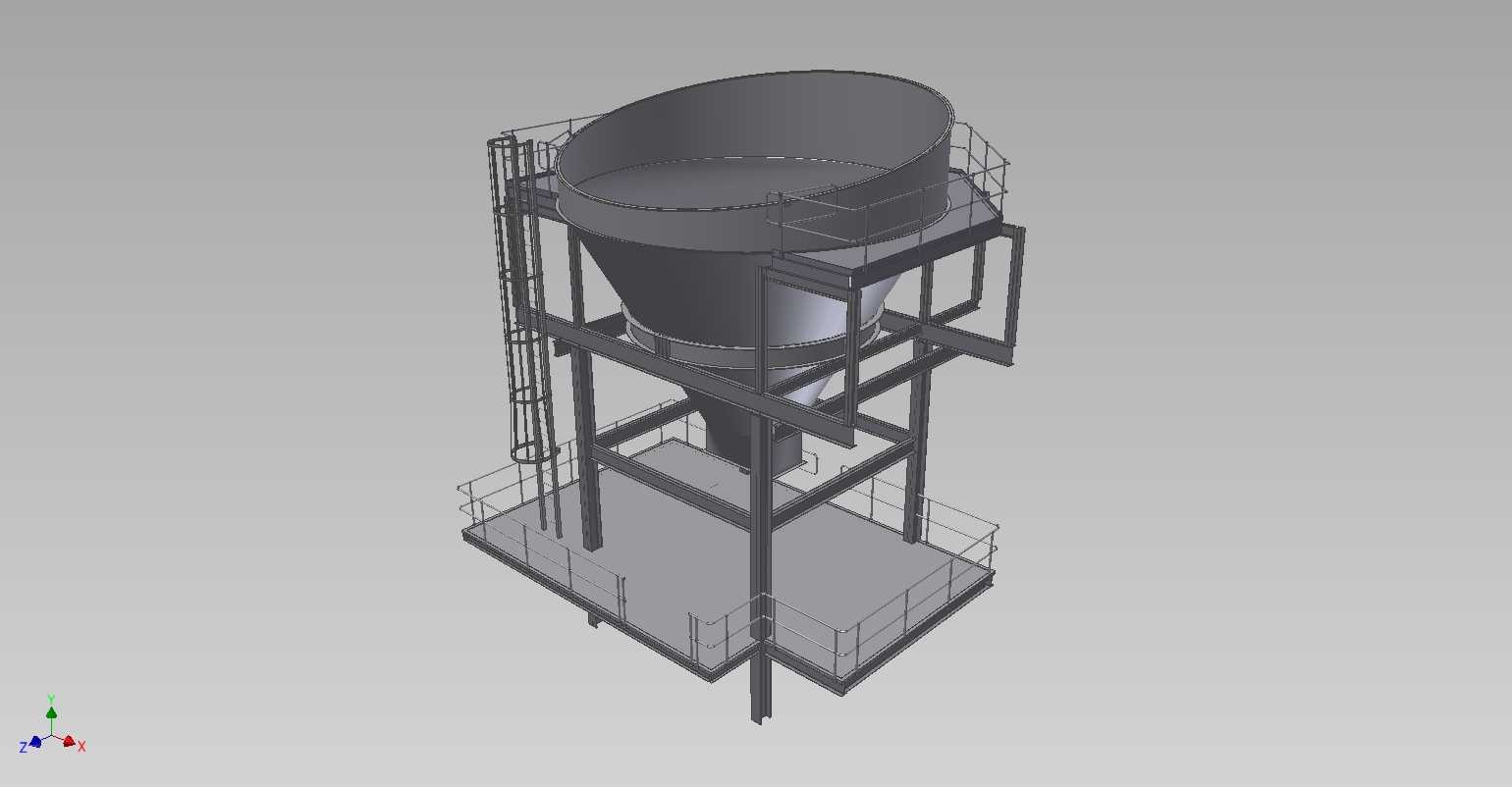

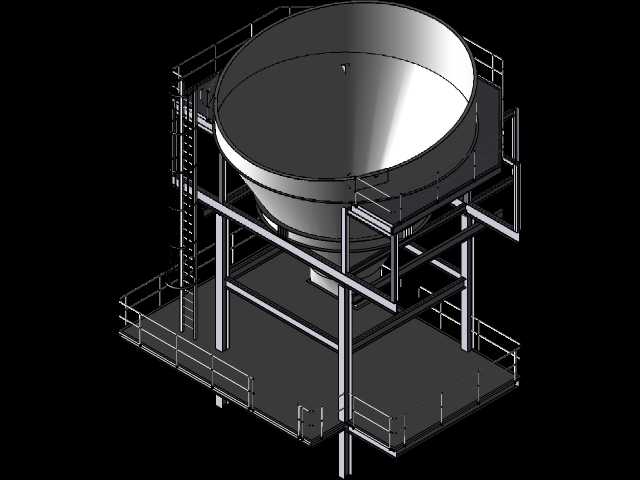

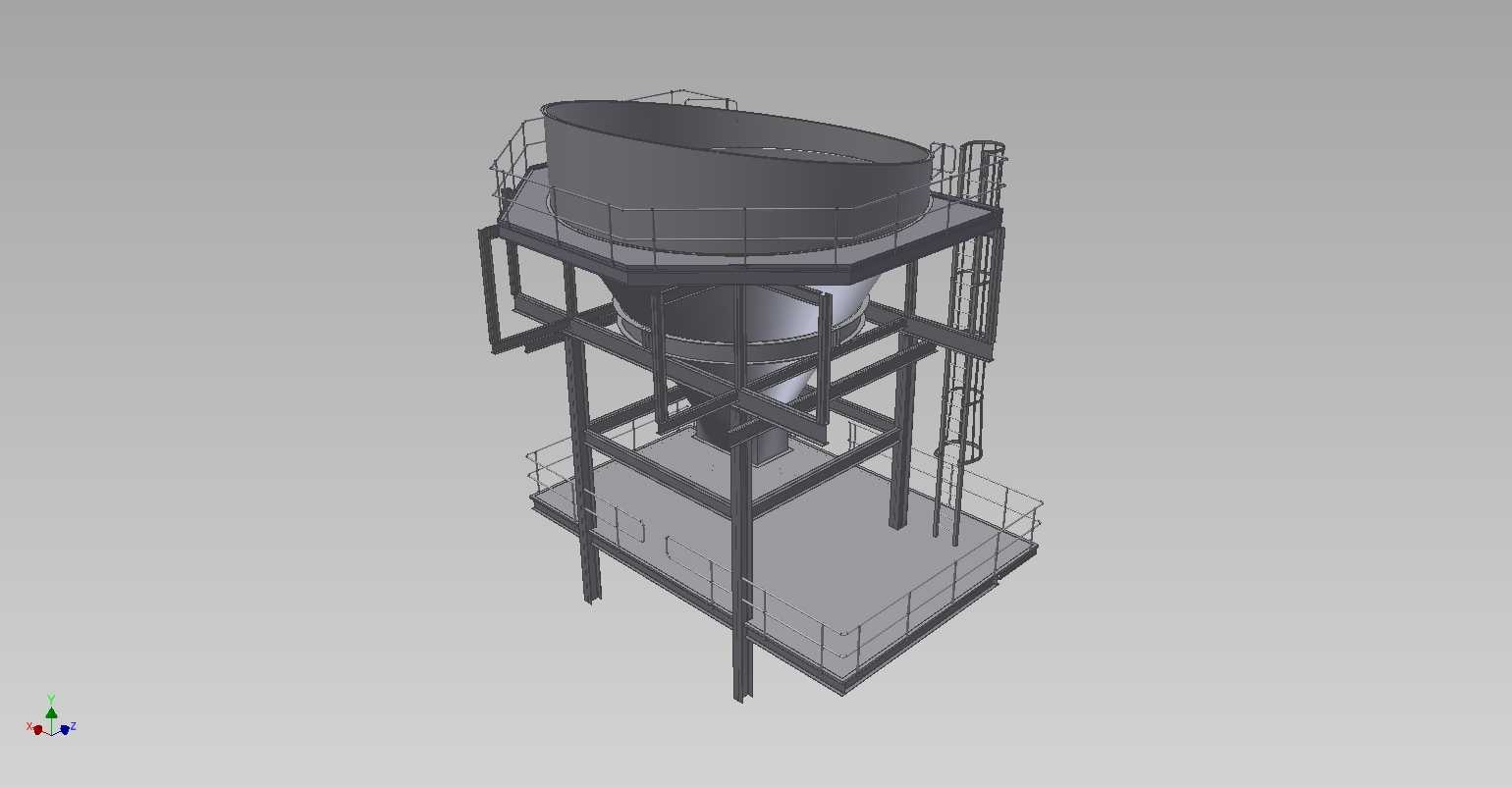

设备整体采用立式钢架支撑结构，核心功能单元包含上部受料斗、中部导料锥斗、下部出料控制段以及多层操作检修平台。上部受料段采用大口径敞口设计，能够适配卸船机抓斗、装载机料斗的卸料落点误差，避免散料撒落到设备外部，敞口边缘设置带防护栏杆的操作平台，可供作业人员清理积料、检查受料段磨损情况；中部锥斗段采用大倾角锥形收缩设计，能够保障流动性较差的散料顺利下滑，避免物料粘附、架桥堵塞，锥斗外壁设置加强筋结构，可承受满仓物料的侧压力，避免长期受料出现斗体变形；下部出料段可对接电动闸门、导料槽，能够根据下游输送设备的运行状态调节卸料流量，实现均匀给料，避免瞬时料流过大压停下游输送设备。

设计过程中优先考虑港口重载作业的稳定性需求，整体支撑钢架采用型钢焊接成型，设置多层横向支撑与斜向拉筋，将料斗的载荷均匀传递到四根主支撑立柱上，立柱底部设置扩大安装底板，可通过地脚螺栓固定在港口混凝土基础上，能够承受满料状态下的整体载荷以及抓斗卸料时的瞬时冲击载荷。设备分层设置带安全护栏的检修平台，配套直爬梯连接各层平台，爬梯设置护笼结构，满足高空作业的安全规范要求，各层平台预留足够的操作空间，可供检修人员更换耐磨衬板、维护出料闸门、清理积料。

外形设计上充分考虑港口作业的安装边界，整体占地尺寸适配常规码头作业工位的预留空间，设备总高度匹配卸船机抓斗的最低卸料高度与下游输送设备的接料高度差，无需额外抬高基础即可完成对接安装；斗体内部可根据输送物料的磨琢性选配耐磨衬板，针对矿石、砂石等高磨琢物料可更换锰钢衬板延长使用寿命，针对散粮等轻磨琢物料可采用普通钢板降低制造成本，整体结构采用模块化设计，各部件可拆分运输，到现场后通过螺栓拼接即可完成安装，降低长途运输与现场安装的难度。
