蜗轮蜗杆传动箱体流场特性分析结构

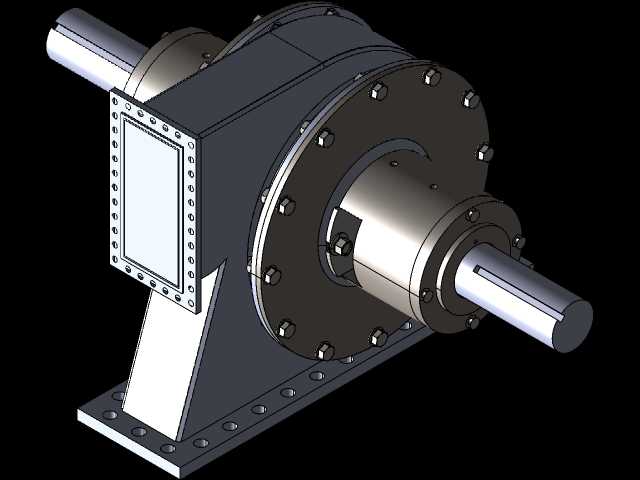

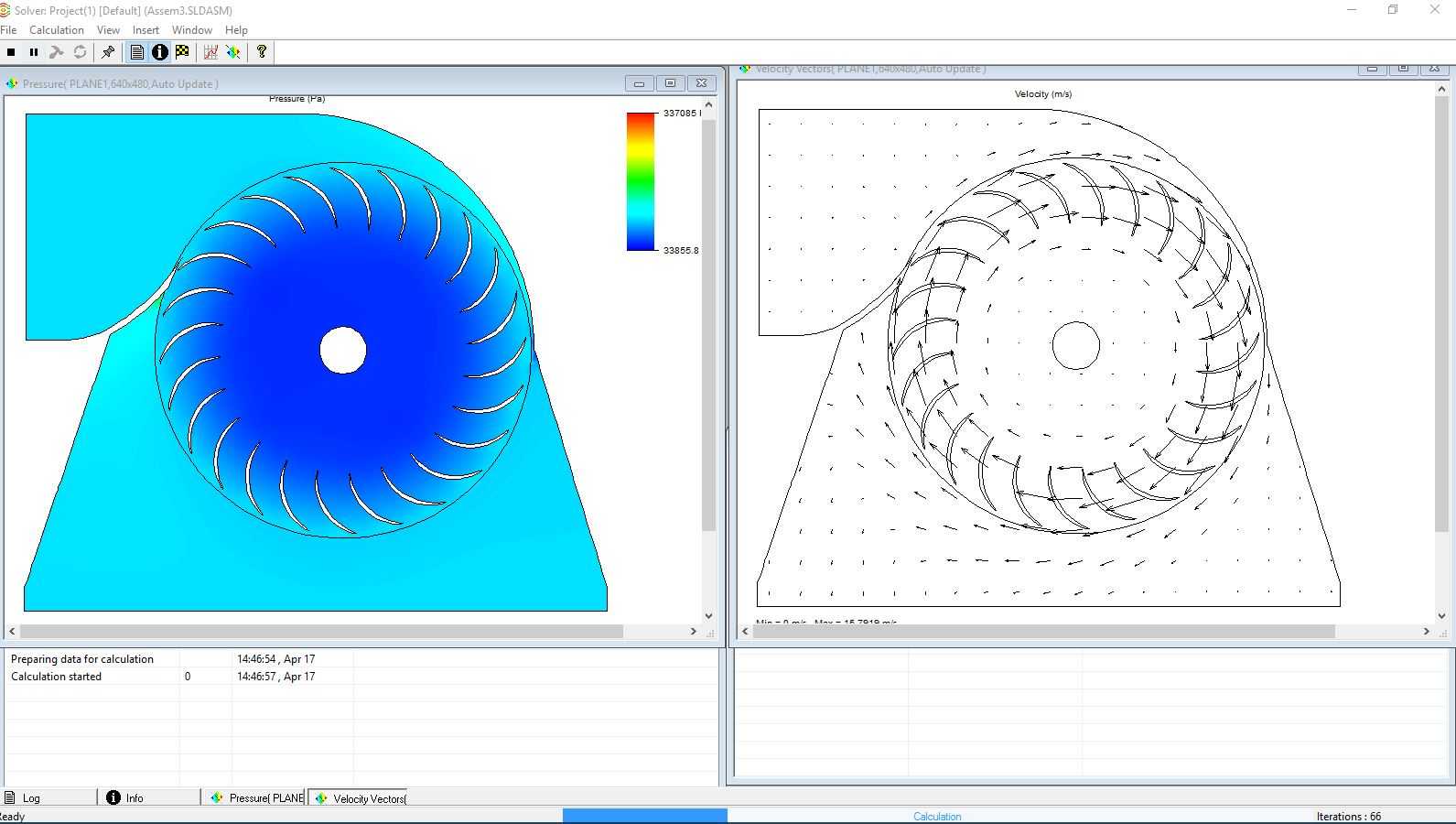

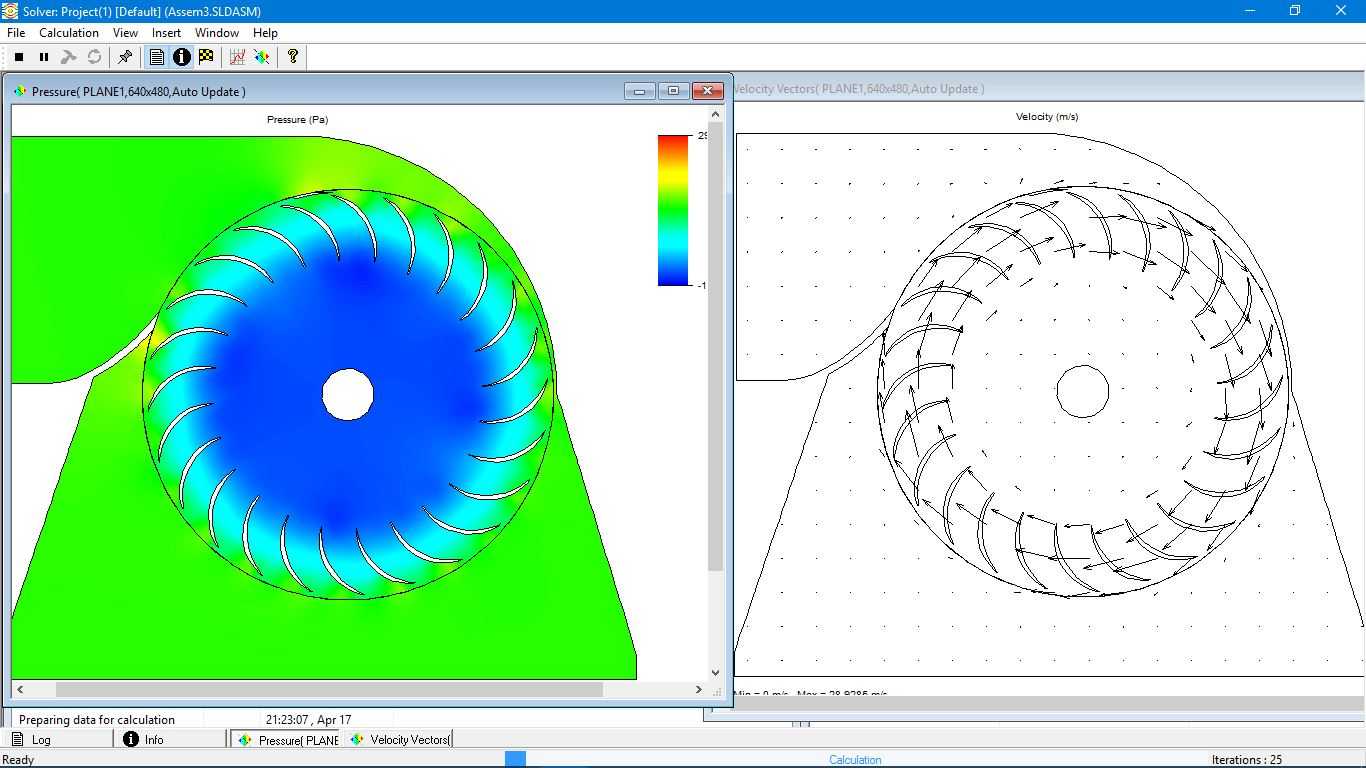

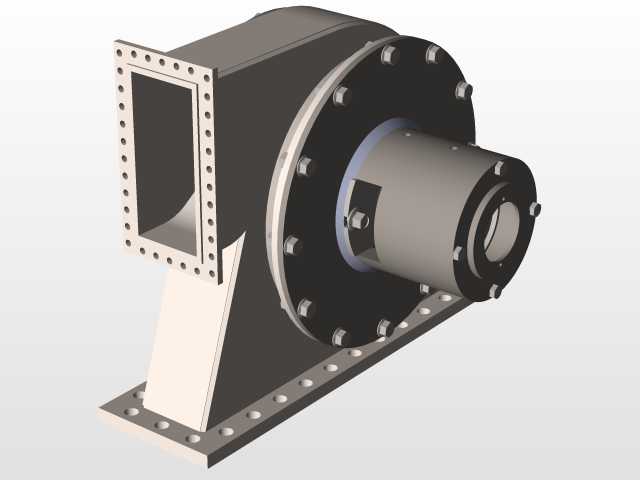

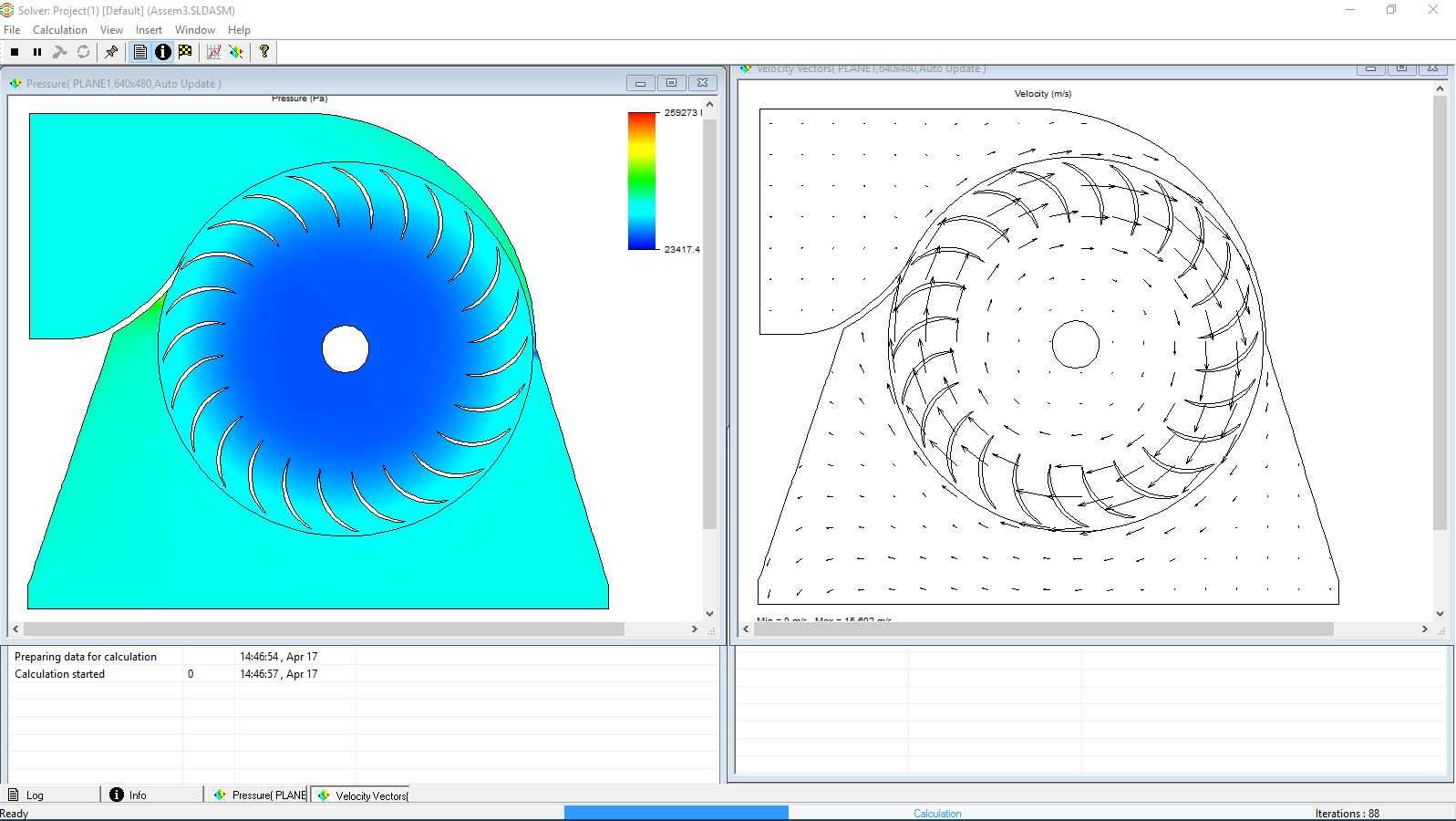

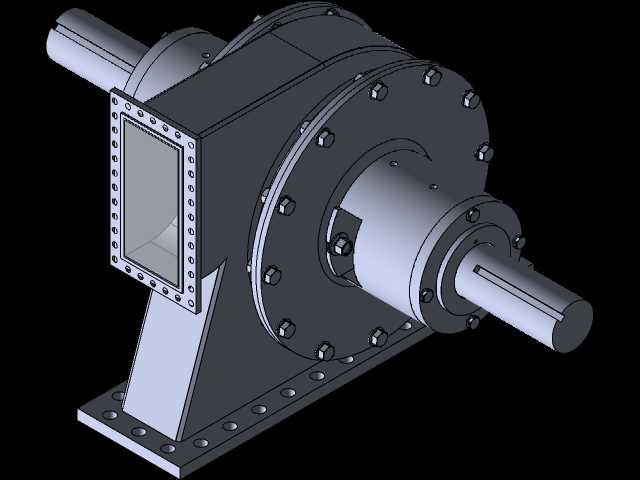

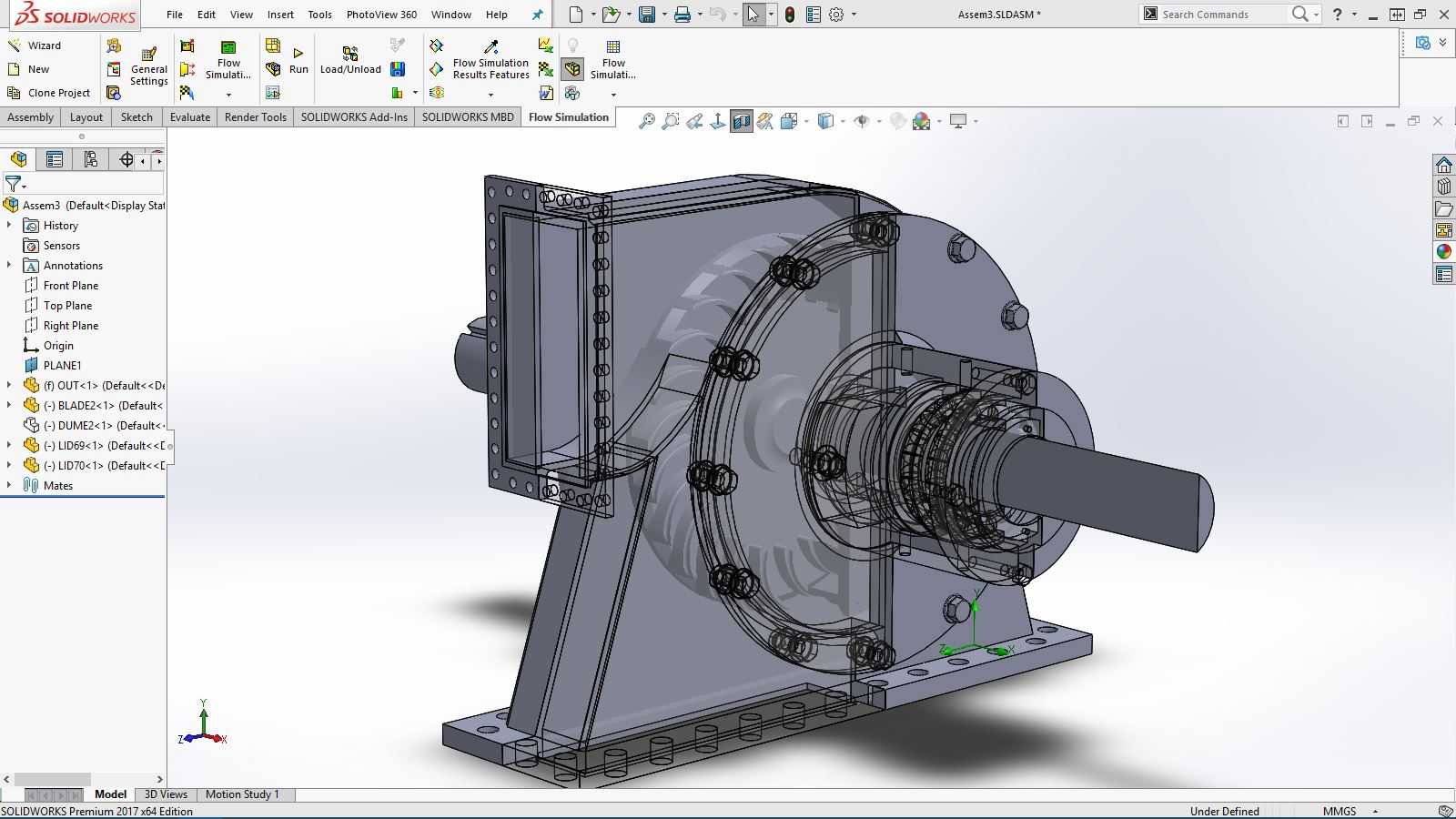

该结构为蜗轮蜗杆传动装置的流场分析载体，主要应用于重载低速传动场景下的润滑流场、散热特性验证环节，覆盖冶金输送设备、矿山起重机械、建材加工生产线等需要大传动比动力传递的工业领域，核心作用是在动力输入与输出端之间实现大扭矩减速传动的同时，通过流场模拟优化箱体内部润滑油的流动路径，避免传动啮合区出现润滑不足、局部积热、搅油损耗过大的问题。从实际用途来看，这类传动结构常被布置在设备动力输出端与执行机构之间，将原动机输出的高转速低扭矩动力转换为低转速高扭矩动力，适配重载工况下的负载驱动需求，而配套的流场分析则是在结构定型前，验证不同转速、不同润滑油液位、不同箱体结构下的流体分布状态，为后续结构优化提供数据支撑。从功能特性来看，该结构采用剖分式箱体设计，侧面设置观察与安装法兰，输入轴与输出轴呈空间垂直布置，轴承位预留了充足的密封与安装空间，底座带有多组安装孔位可直接固定在设备机架上，箱体内部的加强筋结构既可以提升整体刚性，也能在流场中起到导流作用，引导润滑油流向蜗轮与蜗杆的啮合区域，同时带走轴承运转产生的热量。设计思路上，首先围绕蜗轮蜗杆的啮合参数确定内部腔体的最小容纳边界，保证传动部件运转时不会与箱体内壁发生干涉，其次结合流体仿真的需求，在箱体易出现涡流、滞流的区域调整内壁弧度与筋条位置，减少润滑油流动的死区，同时兼顾箱体的铸造工艺性，避免出现壁厚突变、难以脱模的结构。外形尺寸方面，整体结构沿输出轴轴向的长度适配常规重载轴承的安装尺寸，底座安装孔的孔距符合通用传动设备的安装标准，输入轴端的法兰尺寸可直接匹配常用的电机连接口，安装边界上预留了密封件、端盖的安装槽位，不需要额外改动即可适配常用的接触式密封结构，同时箱体顶部预留了注油口、底部预留了放油口的位置，满足日常维护的使用需求。
