气动方形插板滑阀结构三维设计

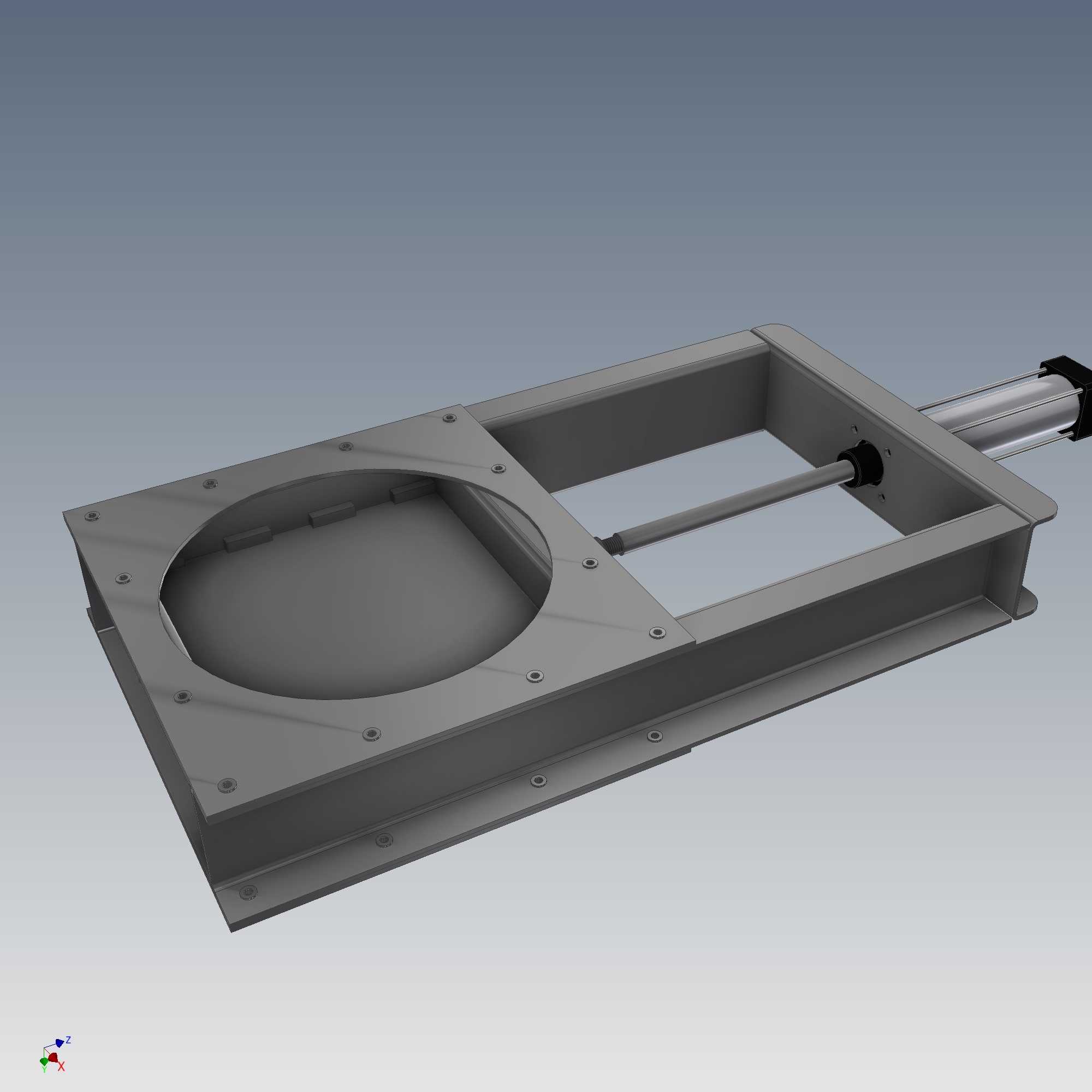

这款滑阀属于方形通道截流类流体控制部件，主要应用在粉体输送、除尘通风、浆料输送、重力落料等工业管路场景中，常被安装在料仓出料口、除尘风道接口、粉体输送管线节点位置，承担管路通断切换、物料截流阻断的功能，相比圆形通道的闸阀，方形通流结构能够更好适配方形料道、矩形风管的安装需求，避免通流截面突变带来的物料卡滞、风阻增大问题，在粮食加工、建材生产、环保除尘、化工粉体输送生产线中有着广泛的适配空间。该滑阀采用框架式主体承载结构，整体以金属板材拼焊加工成型，主体框架设置有一圈带安装孔的法兰边，安装时可通过螺栓直接与对接的料道、风道法兰面锁紧固定，法兰面预留的密封槽可加装密封垫片，避免输送物料从安装缝隙泄漏。阀板采用整体平板式结构，与通流截面完全匹配，阀板表面做平整加工处理，关闭状态下可完全覆盖通流口，配合框架内侧的密封胶条实现可靠截流，不会出现细粉料漏料、风道漏风的问题。驱动部分采用气缸直连驱动结构，气缸活塞杆通过连接块与阀板端部刚性连接，气缸动作时可带动阀板沿框架内侧的导向滑槽做直线往复运动，实现阀门的开启与关闭动作，导向滑槽的间隙经过精准设计，既可以保证阀板滑动顺畅无卡滞，又能限制阀板的晃动量，保证阀板与通流口的对位精度。设计过程中重点考量了工况适配性，框架结构做了加强筋设计，可承受料仓物料的垂直压力与管路内的风压负载，不会出现框架变形导致阀板卡涩的问题；气缸的行程经过精准匹配，阀门全开状态下阀板可完全退离通流截面，不会占用通流空间，保证物料、气流通过时无额外阻力，避免物料在阀板位置堆积搭桥；安装边界上，法兰边的安装孔采用等间距排布，可适配行业内通用的方形管路安装尺寸，气缸的伸出端预留有传感器安装位，可配套磁感应开关实现阀门开合状态的信号反馈，方便接入生产线自动化控制系统，实现远程通断控制。整体结构没有冗余的复杂部件，日常维护时只需定期检查导向滑槽的磨损情况与密封件的老化状态，即可保证设备长期稳定运行，能够适应多粉尘、有轻微磨蚀性的物料输送工况。
