ANSI600级不锈钢法兰球阀工业结构设计

这款法兰球阀主要面向高压工业流体管路场景设计，可适配石油炼化、化工合成、高压气体输送、食品级洁净流体输送等多类工业工况，在管路系统中承担流体通断控制的核心作用，相比普通低压球阀，其结构强度可适配ANSI600磅级的高压管路工况，阀体采用AISI316不锈钢材质打造，具备优秀的抗腐蚀能力，可适配弱腐蚀性流体、高温蒸汽、洁净工艺水等多种介质的输送控制需求，不会因长期接触腐蚀性介质出现阀体锈蚀、密封失效的问题。

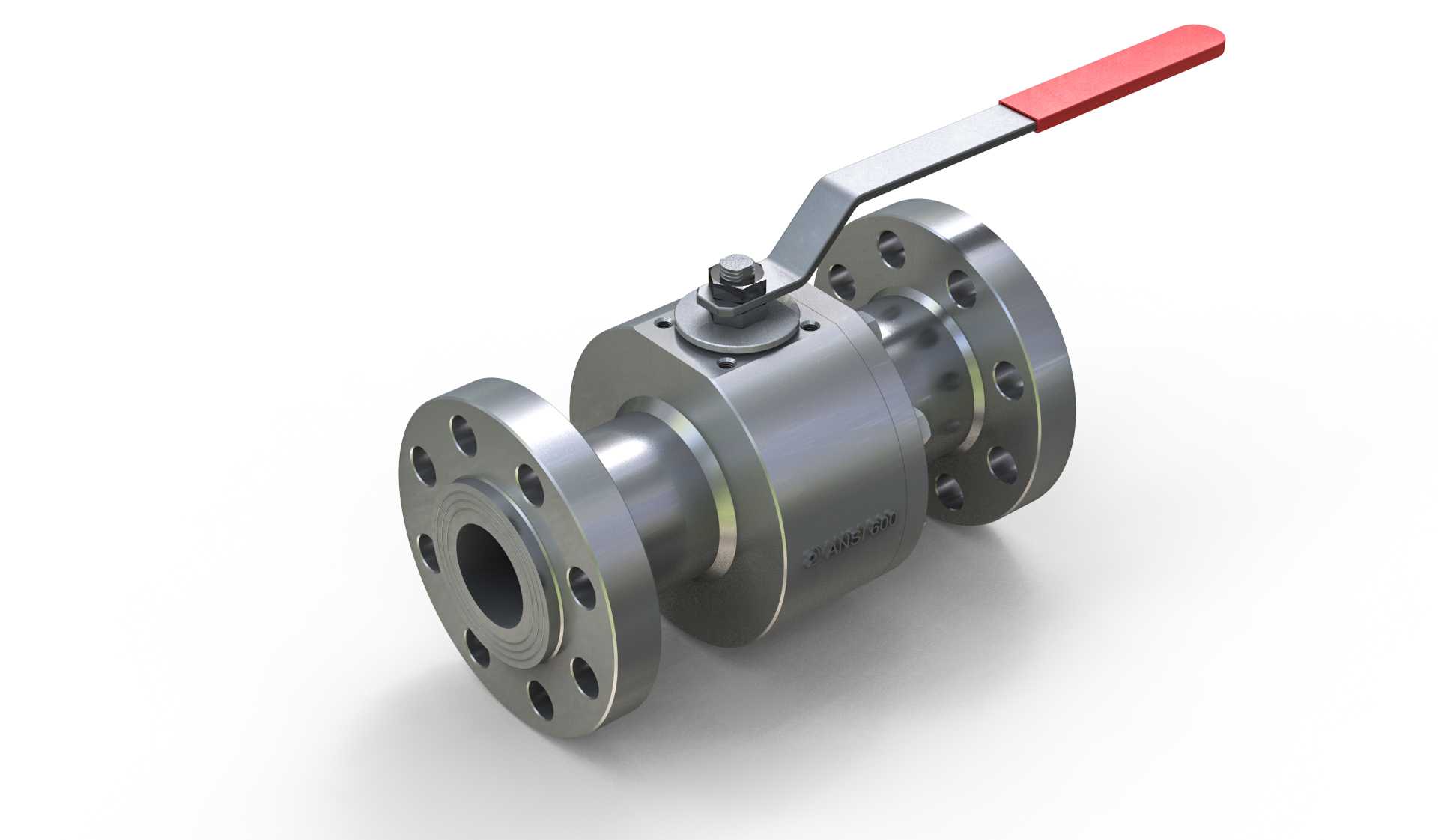

从功能特性来看，该球阀采用浮动球式密封结构，球体与阀座密封面配合精度经过严格校核，在额定压力工况下可实现零泄漏截断，操作时仅需扳动顶部的红色手柄即可完成90度回转，快速实现管路的全开或全关状态切换，相比闸阀、截止阀等多回转阀门，操作行程更短，启闭效率更高，同时手柄带有明确的开关位置标识，现场操作人员可直观判断阀门当前的启闭状态，避免误操作引发的生产安全隐患。

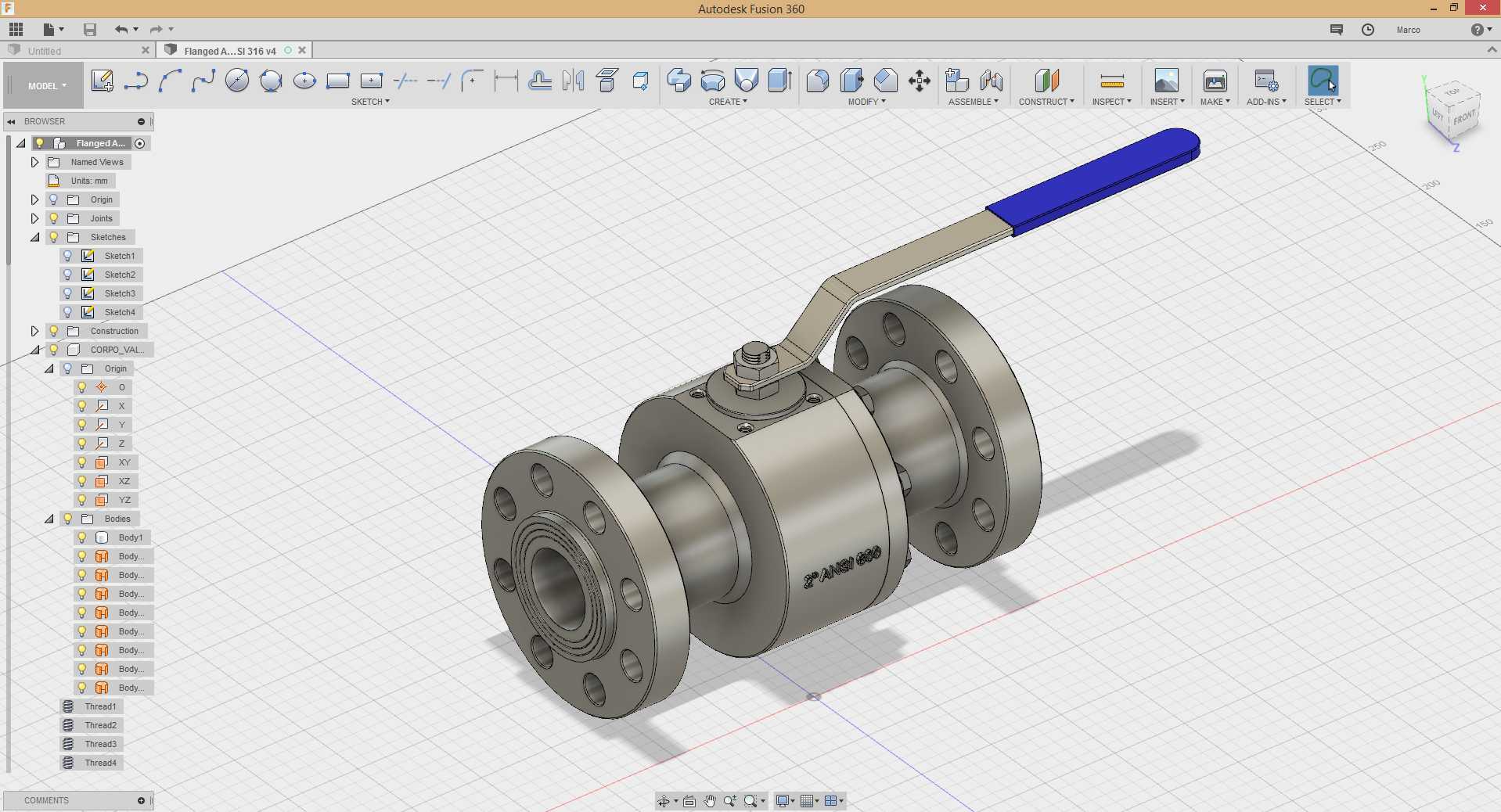

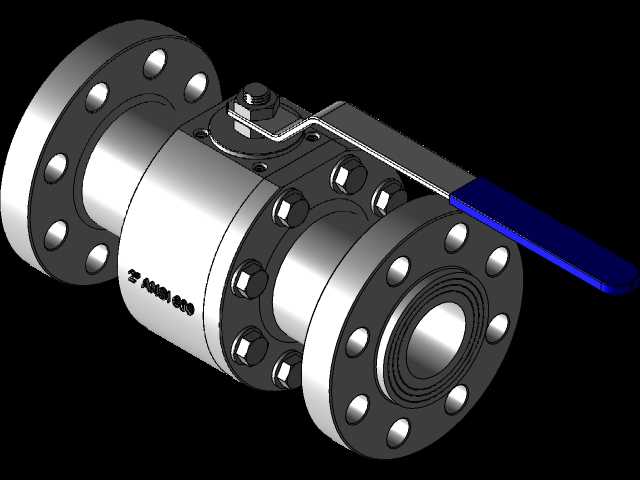

设计过程中，工程师首先围绕ANSI600磅级法兰的连接标准确定了阀体两端的法兰尺寸，法兰盘上的螺栓孔位置、孔径、密封面凸台高度完全符合对应压力等级的法兰连接规范，可直接与同标准的管路法兰进行配对安装，无需额外加工转接结构；阀体整体采用一体式锻造结构设计，相比分体式阀体减少了一道外泄漏点，同时提升了阀体整体的抗压能力，可承受管路中的压力波动与水锤冲击。球体采用整料精加工而成，表面经过抛光处理降低与密封座的摩擦阻力，阀杆采用防飞出结构设计，即使在阀腔异常升压的情况下，阀杆也不会被内部压力顶出造成外泄漏，阀杆与阀体之间设置了多重密封填料，进一步提升密封可靠性。

从安装边界来看，该球阀的整体长度、法兰外径、螺栓孔分布圆直径均严格遵循对应通径的ANSI600级阀门尺寸规范，安装时无需调整现有管路的法兰间距，可直接替换同参数的老旧阀门；阀门顶部的操作手柄预留了足够的操作空间，安装时无需额外预留过大的操作检修空间，手柄可根据现场安装方向调整安装角度，适配不同走向的管路安装需求，阀体底部没有突出的排污结构，可适配水平安装、垂直安装等多种管路安装姿态，不会因安装姿态影响密封性能与操作手感。
