气动驱动分料用双向溜子换向装置

这款双向换向装置主要应用于散料输送系统的料流切换环节，常见于粮食仓储、建材加工、矿山选矿、饲料生产等行业的物料转运工位，安装在上下段输送设备的衔接位置，可将上游来料按照生产调度需求，精准分流至两条不同的下游输送路径，替代传统人工翻板切换的作业模式，大幅降低散料转运过程中的人工劳动强度，同时避免人工切换料路时的物料洒落、设备误动安全隐患。

设备核心功能是通过气动执行组件驱动内部翻板摆动，实现两个出料通道的通断切换，翻板与壳体接触位置做了密封贴合设计，切换到位后可完全阻断非目标料路，避免物料串仓混料。气动驱动的设计相比电动驱动响应速度更快，适配频繁切换料路的生产工况，同时气缸自带的到位缓冲结构可减少翻板切换时对壳体的冲击，延长设备整体使用寿命。

设计过程中优先考虑了散料输送的实际工况需求，壳体采用框架式焊接结构，内壁设置耐磨衬板，可耐受颗粒物料长期冲刷磨损；顶部采用方形法兰接口，可直接与上游溜管、料斗的法兰对接，底部两个对称出料口同样采用法兰连接结构，安装时无需额外做过渡连接件，适配多数常规散料输送线的接口尺寸。侧面的气缸安装座做了加强筋加固处理，可承受气缸动作时的往复推力，避免长期运行出现安装座变形、翻板卡滞的问题；翻板转轴位置设置了外置防尘轴承座，可阻挡粉尘进入轴承转动副，减少日常维护的频次。

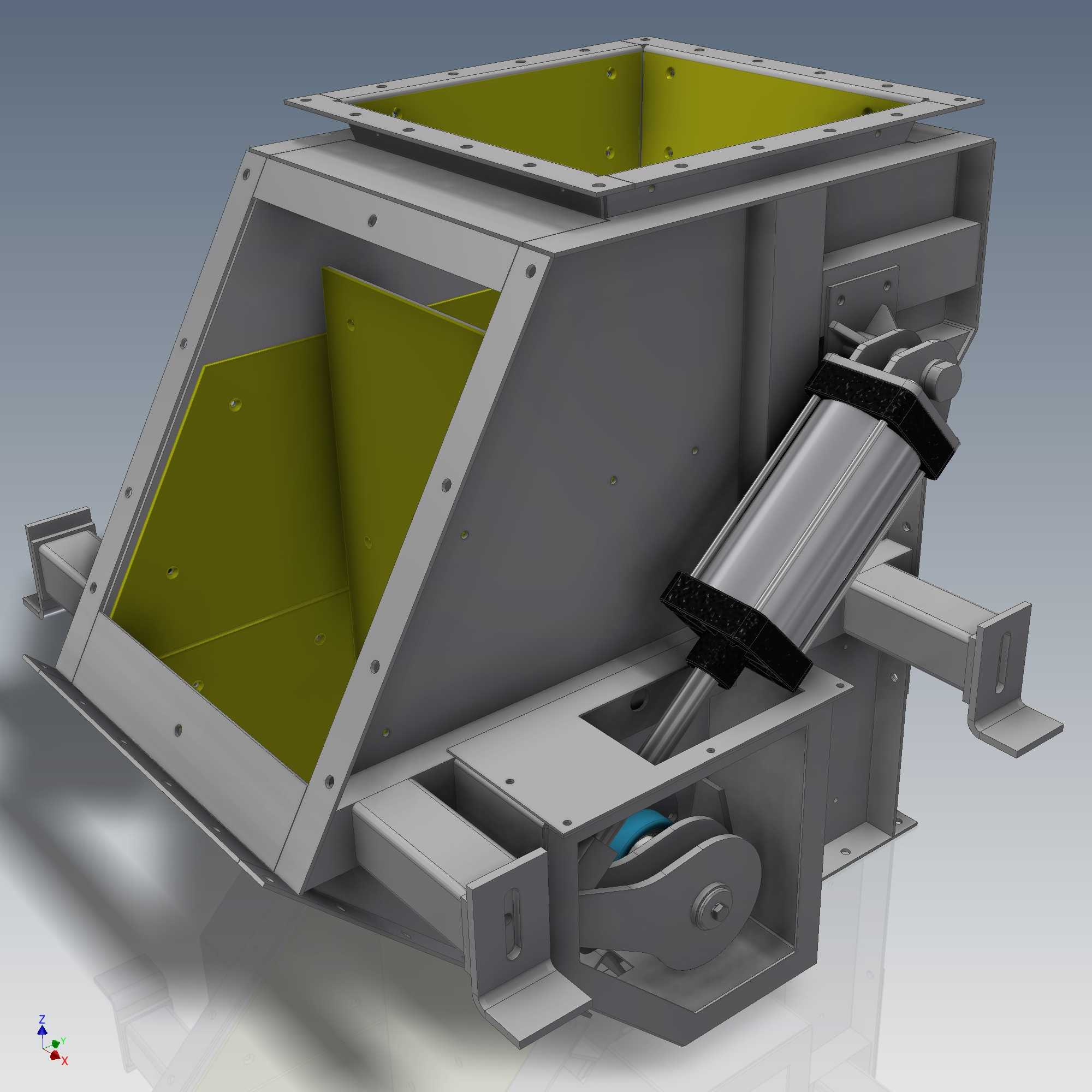

外形结构上，设备整体采用方锥分叉式壳体设计，顶部进料口尺寸大于下部出料口，可保证来料顺畅下落不出现积料堵料，安装时需预留气缸侧方的动作空间，同时预留气缸检修的操作位置，设备底部需设置承重支撑结构，避免设备重量全部压在上下游溜管上造成接口变形。翻板的摆动角度经过精准校核，切换至任意一侧出料位时，翻板板面都与料流方向形成顺滑导料角度，不会出现物料卡滞在翻板背面的问题，保证料流通畅无残留。
