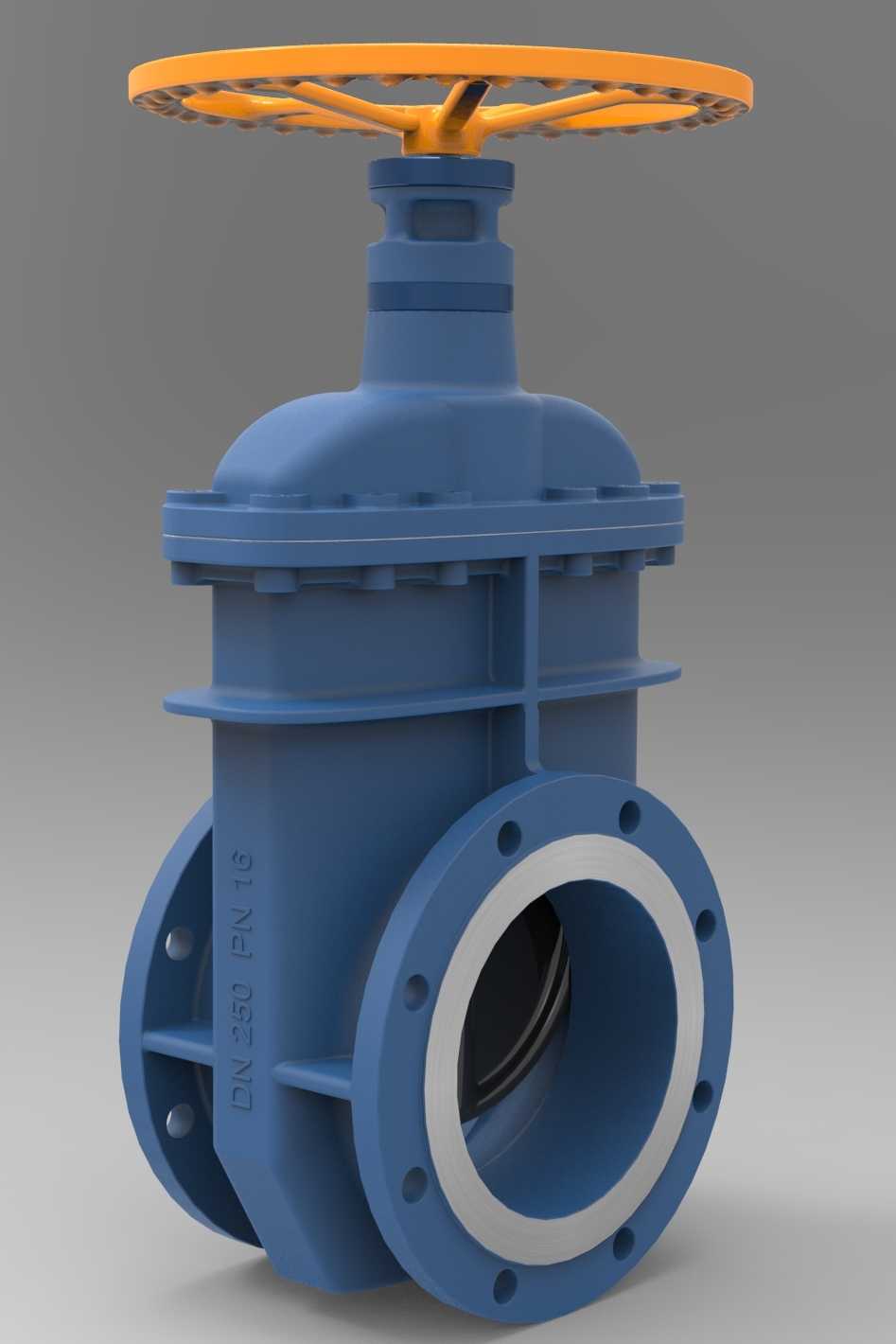

DN250PN16法兰暗杆软密封闸阀结构设计

这款DN250公称通径、PN16公称压力的软密封暗杆闸阀，主要面向城镇市政给排水管网、建筑二次供水系统、工业循环水输送管路、暖通空调水系统以及污水处理厂工艺管线等场景使用，作为管路系统中的截断类控制部件，核心作用是在管路检修、工况切换、流量管控时实现介质的完全通断，相比同压力等级的截止阀、蝶阀，该类闸阀具备全开状态下流阻极低、介质流向不受限制、启闭扭矩小的优势，适合长期处于全开或全关工况的管段使用，不适合作为调节类部件长期处于半开状态，避免密封面长期受介质冲蚀出现泄漏。

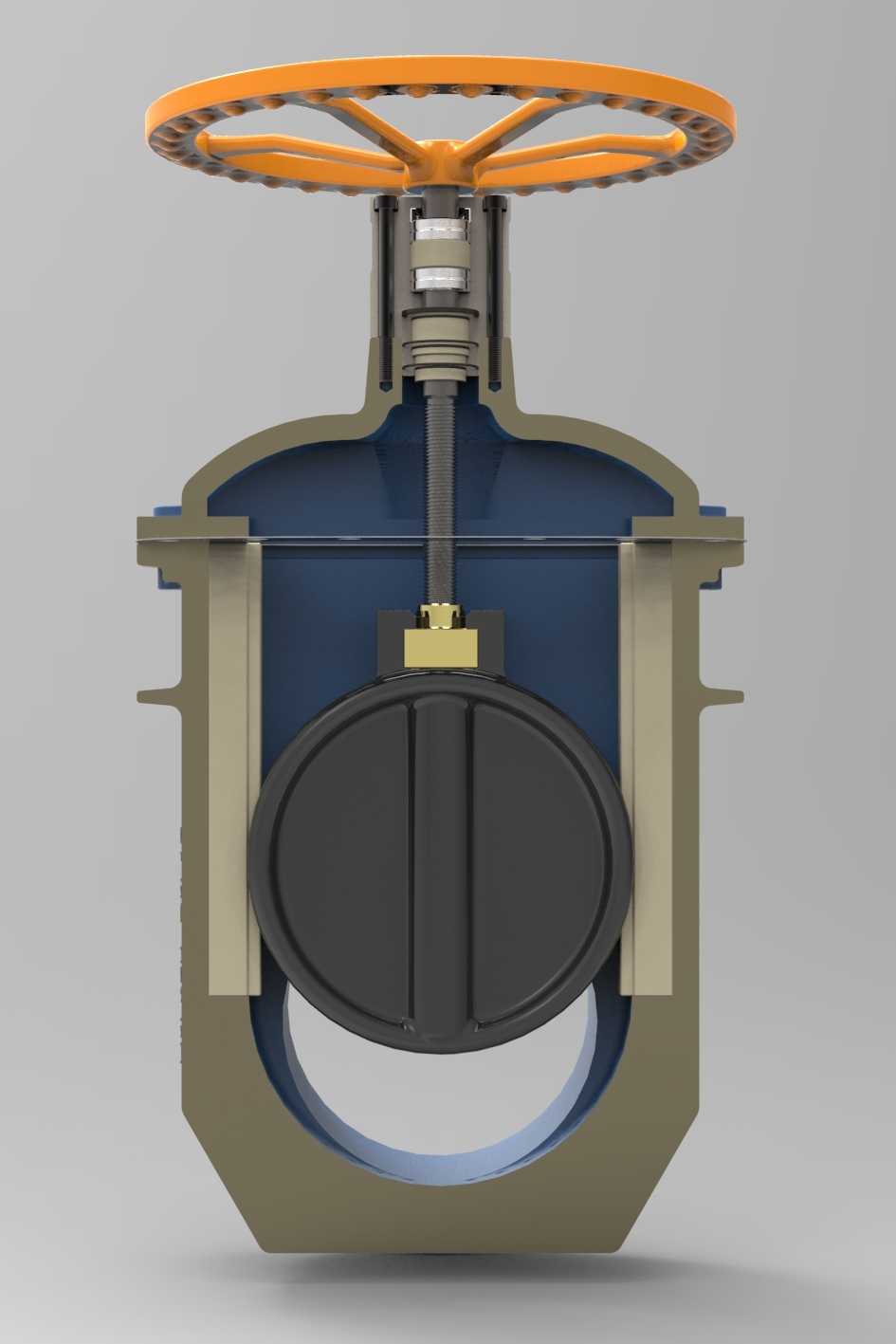

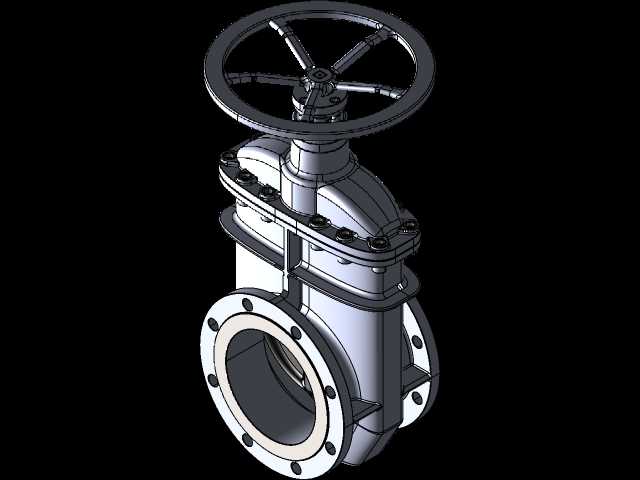

从功能特性来看，这款闸阀采用暗杆结构设计，阀杆仅做旋转运动不做轴向升降，相比明杆闸阀能够有效节省安装空间，尤其适合管井、地下管沟等竖向空间受限的安装场景；软密封阀座采用橡胶整体包覆闸板的结构，相比传统硬密封闸阀，密封性能更优异，能够实现零泄漏截断，同时对管路内的微小杂质有一定的容让性，不易因焊渣、锈屑卡涩导致密封失效；顶部配置的大直径轮辐式手轮，适配人工手动启闭操作，轮缘做了防滑结构设计，操作人员无需额外加力杆即可完成额定压力下的启闭动作，手轮与阀杆的连接采用防脱结构，避免长期操作后手轮脱落。

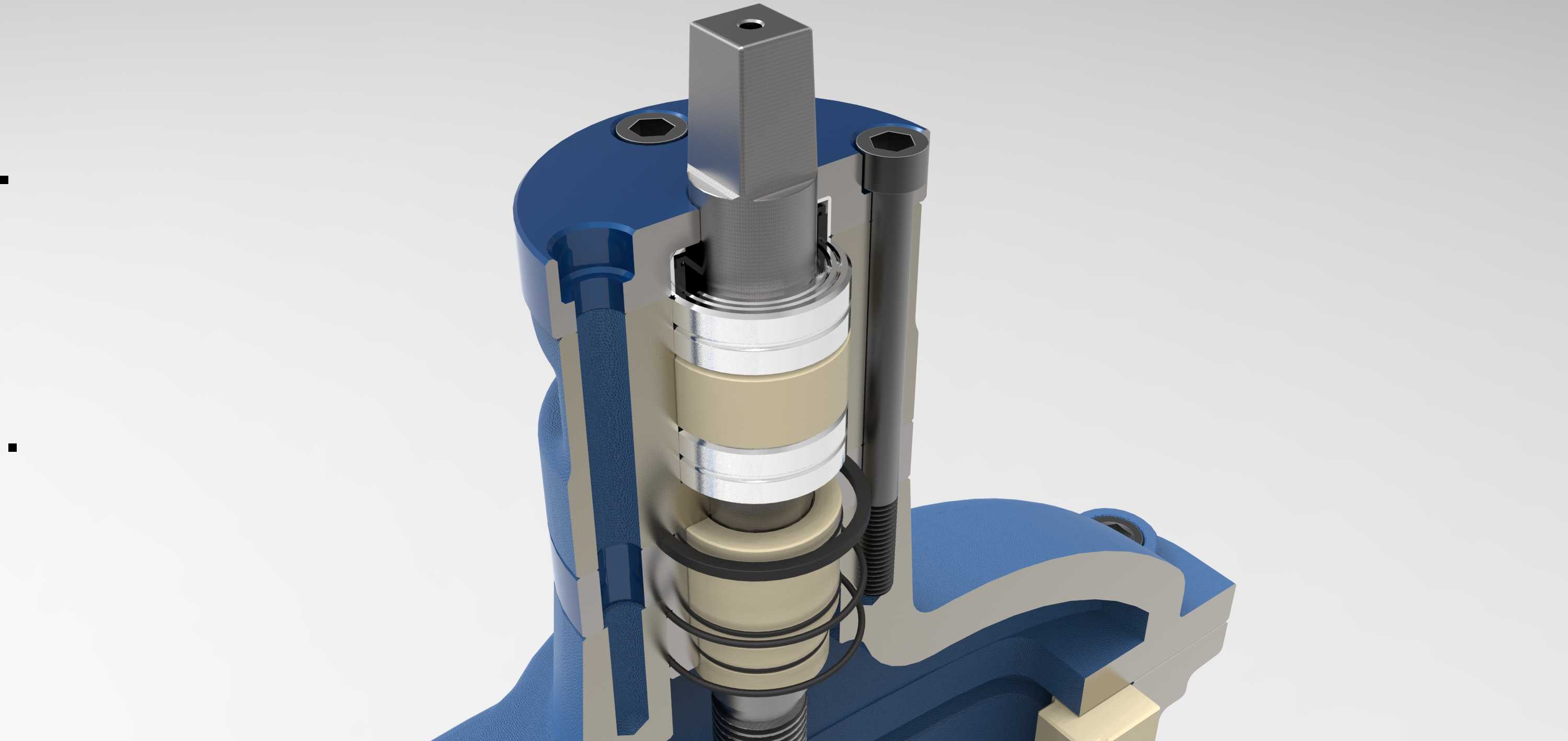

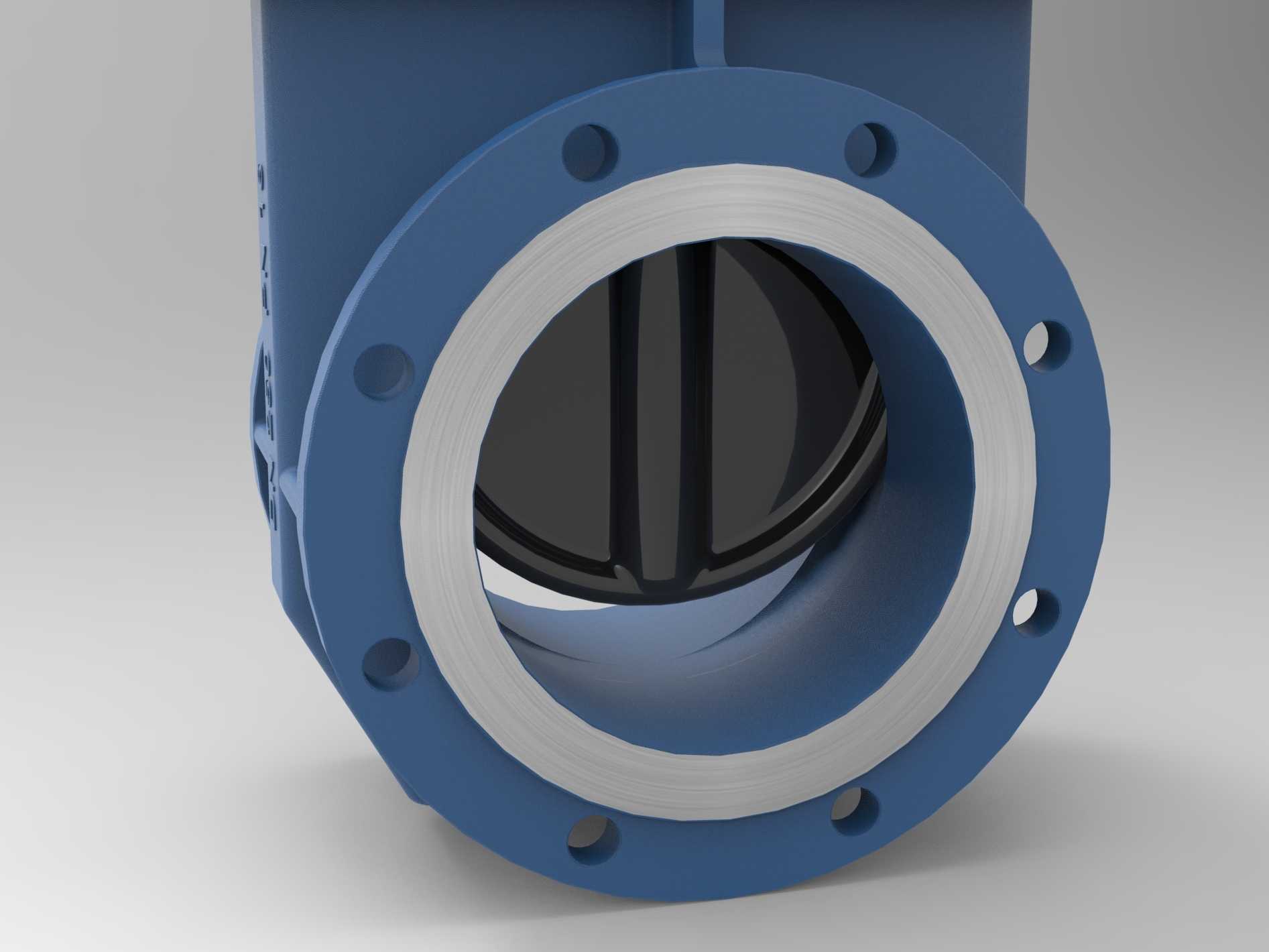

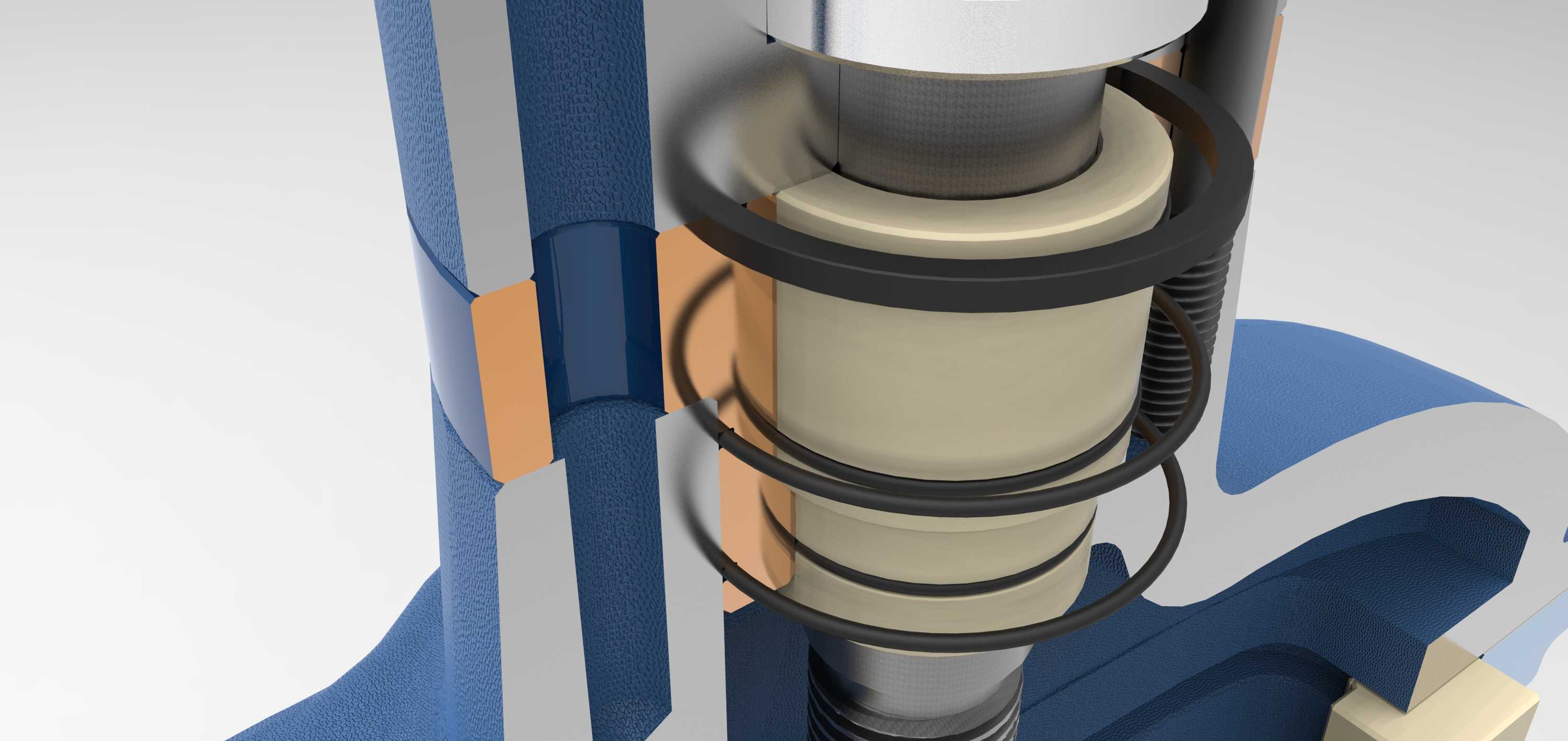

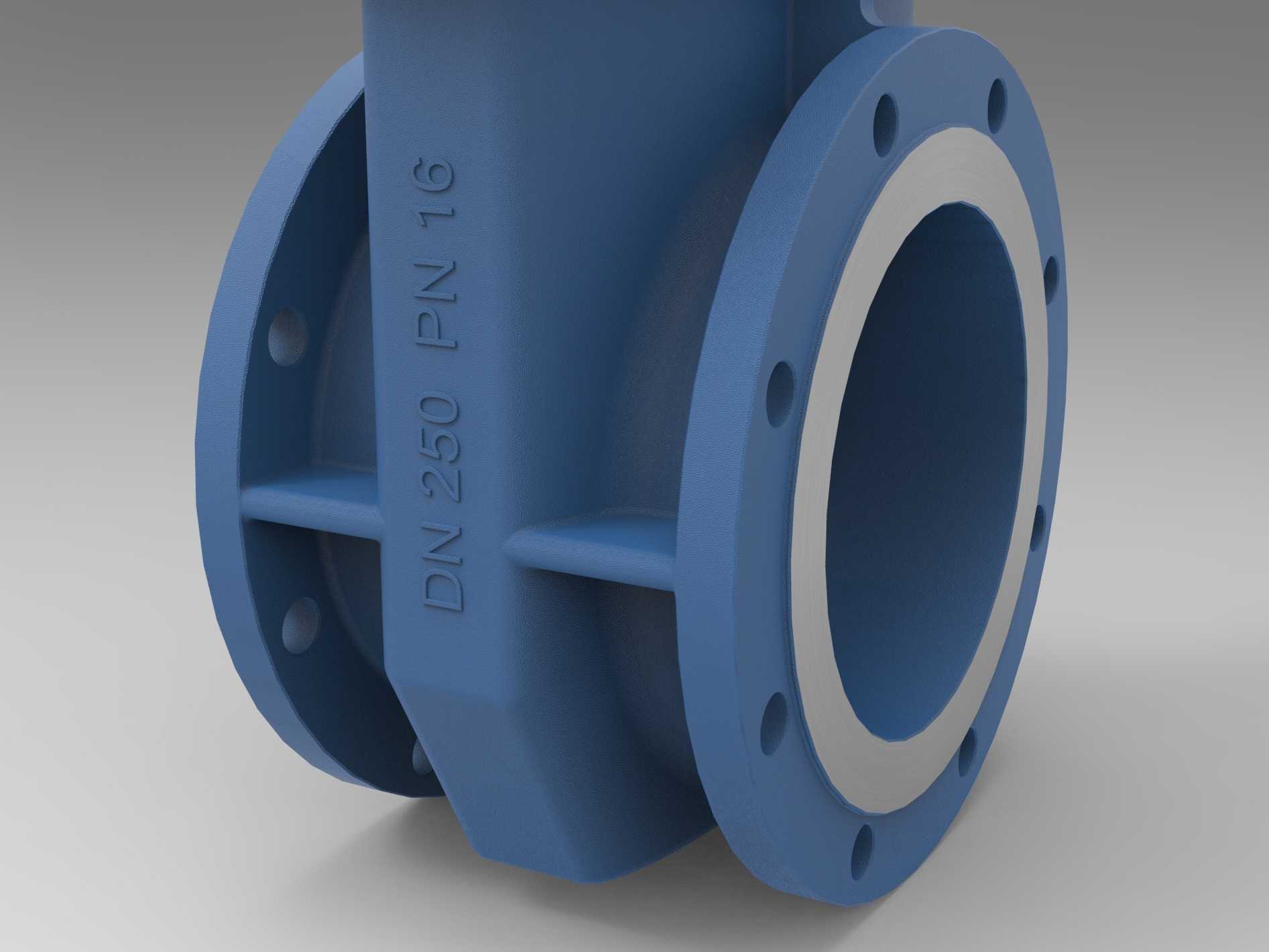

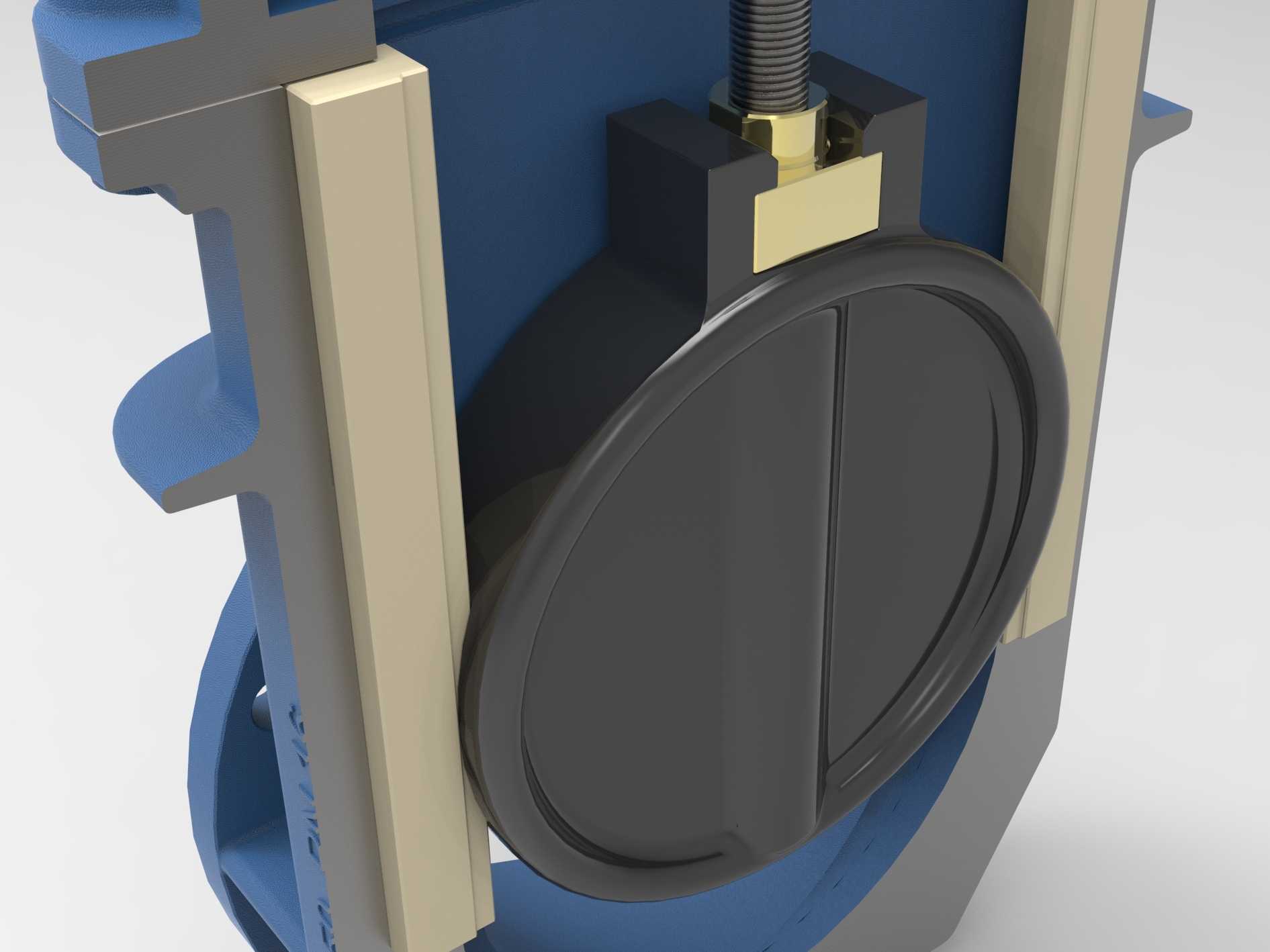

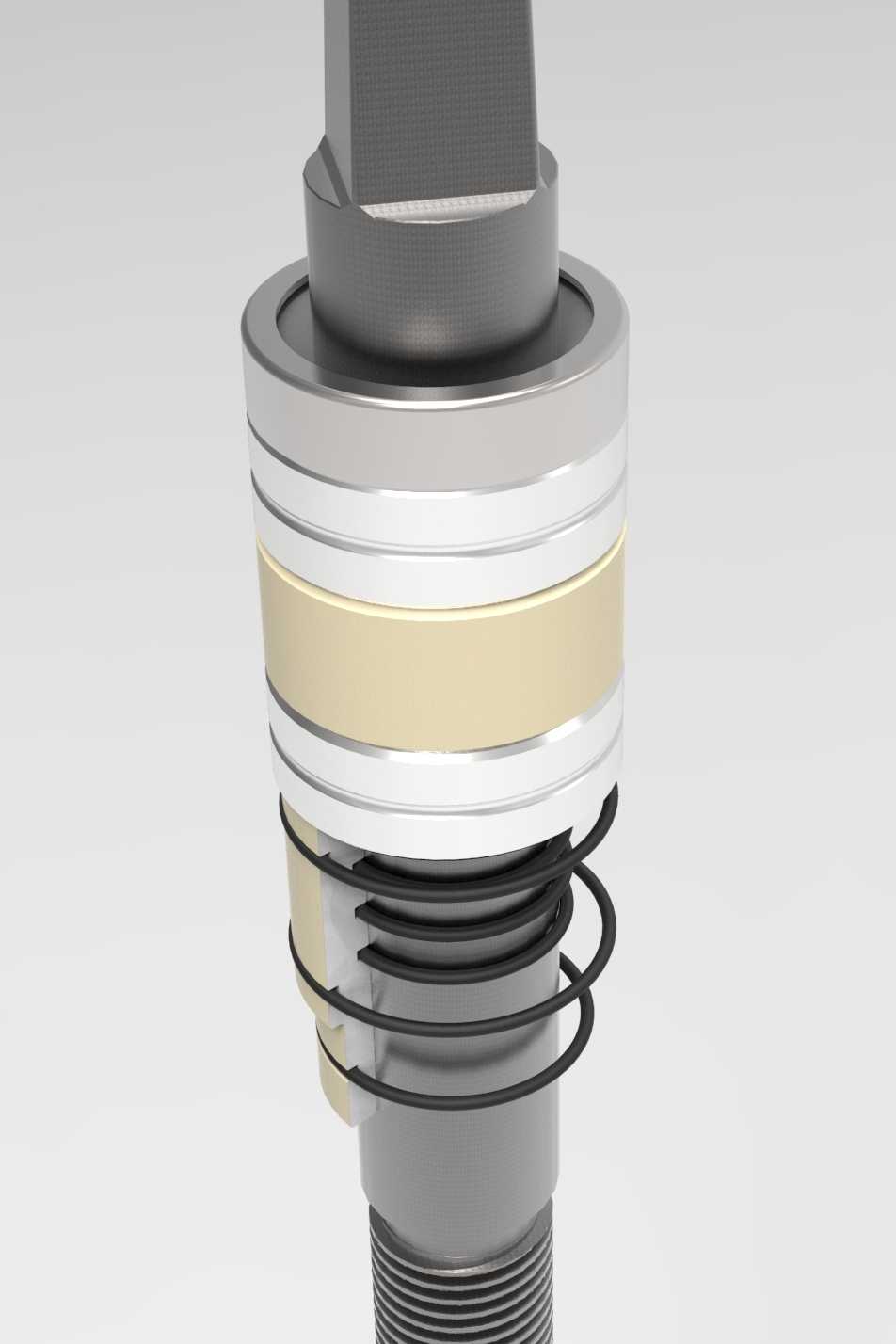

设计过程中，首先围绕PN16的压力等级要求完成壳体壁厚计算，确保阀体、阀盖在1.5倍额定压力的强度试验下无变形、无渗漏，阀体采用流线型的中腔结构，减少介质流动的涡流阻力，同时避免介质中杂质在阀腔内沉积卡涩闸板；两端的法兰连接结构严格遵循对应通径压力等级的法兰尺寸标准，法兰密封面采用凸面结构，螺栓孔的位置度、孔径公差严格控制，确保现场安装时能够与管路法兰精准对中，无需额外修配即可完成密封垫片的压紧；闸板的导向结构采用阀体整体铸造的导向筋，无需额外加装导向件，减少易损部件数量，同时保证闸板升降过程中无偏摆，密封面能够均匀贴合阀座；阀杆的密封采用多层填料组合结构，配合填料压盖的可调设计，长期使用出现渗漏时可通过压紧填料压盖实现密封修复，无需整体拆解阀门。

安装边界方面，该阀门的结构长度符合法兰连接闸阀的标准尺寸要求，现场安装时无需额外调整管路间距即可直接替换同参数的老旧闸阀，手轮的操作空间预留仅需满足手轮直径范围的操作空间即可，由于暗杆结构无阀杆向上伸出的行程，竖向安装空间仅需覆盖阀体自身高度加上手轮操作的最小空间，适合狭小管廊、井下等场景的安装作业，安装时需注意介质流向与阀体标识一致，同时保证两端法兰的平行度，避免强行对口导致阀体产生附加应力影响密封性能。
