手动杠杆式QR铣削工装夹具结构

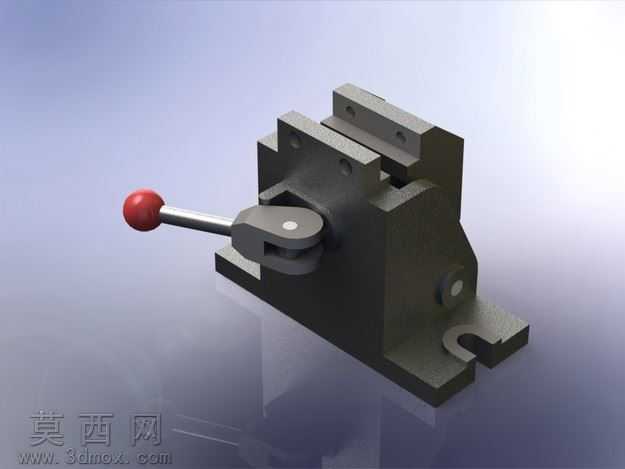

本作品为手动杠杆式铣削加工夹具，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械加工工装的设计规范，对每一处装配结构都做了干涉检查，确保各活动部件的运动行程无卡滞、无碰撞。模型整体采用块式基座设计，底部设置带开口的安装定位槽，可直接通过螺栓固定在铣床工作台上，保证夹具整体的安装刚性，避免铣削加工过程中出现振动位移。夹紧操作端采用红色球形手柄搭配金属操纵杆，符合人体工学设计，操作人员扳动手柄时施力顺畅，手柄表面做了防滑质感处理，金属杆部分采用镀铬金属材质，还原真实工装的金属光泽与耐磨特性。核心夹紧机构采用偏心凸轮杠杆结构，通过手柄的转动带动偏心轮旋转，驱动杠杆压块实现对工件的快速夹紧与松开，相比传统螺旋夹紧结构，操作效率更高，夹紧行程可控，能够适配一定尺寸范围内的工件装夹需求。夹具体的定位部分采用双侧定位挡块设计，定位面做了平整化处理，保证工件装夹时的定位精度，避免铣削过程中工件出现偏移。模型渲染阶段采用哑光金属材质模拟铸铁基座的厚重质感，活动铰接部位做了金属光泽区分，清晰展现各部件的装配关系，整体光影效果柔和，能够直观呈现夹具的整体结构与操作逻辑。设计过程中充分考虑了铣削加工的受力特点，对夹具体的受力薄弱部位做了加厚加强处理，保证夹具在承受铣削切削力时的结构稳定性，同时兼顾了夹具的操作便捷性，无需额外辅助工具即可完成工件的装夹拆卸，适合小批量零件的铣削加工工序使用，整体结构紧凑，无多余冗余设计，各零部件的加工工艺性良好，可直接参考模型进行实际工装的加工制造。
