球磨机动力传动总成结构设计

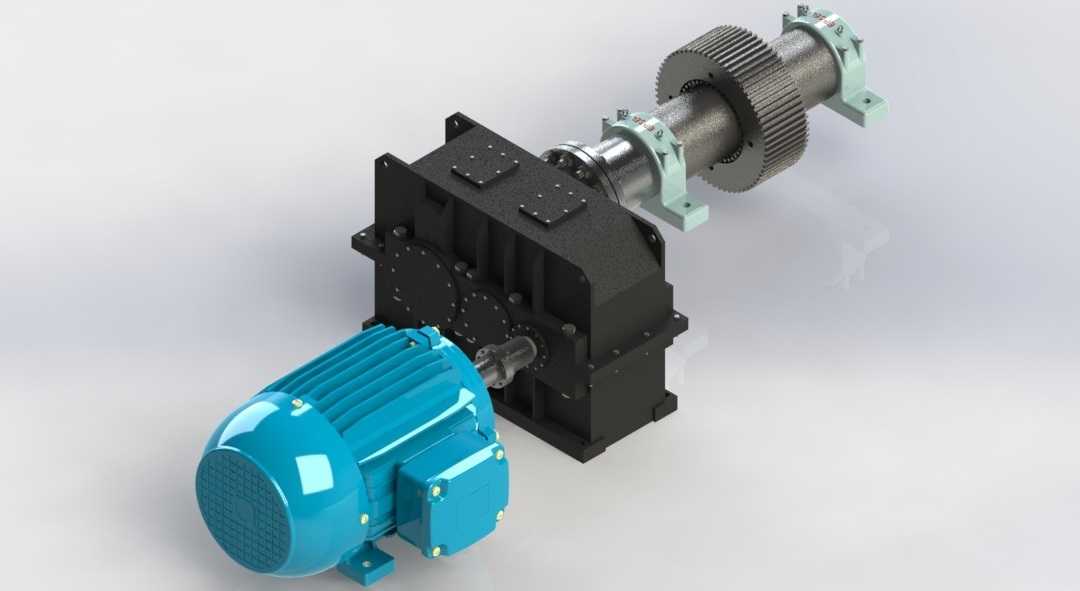

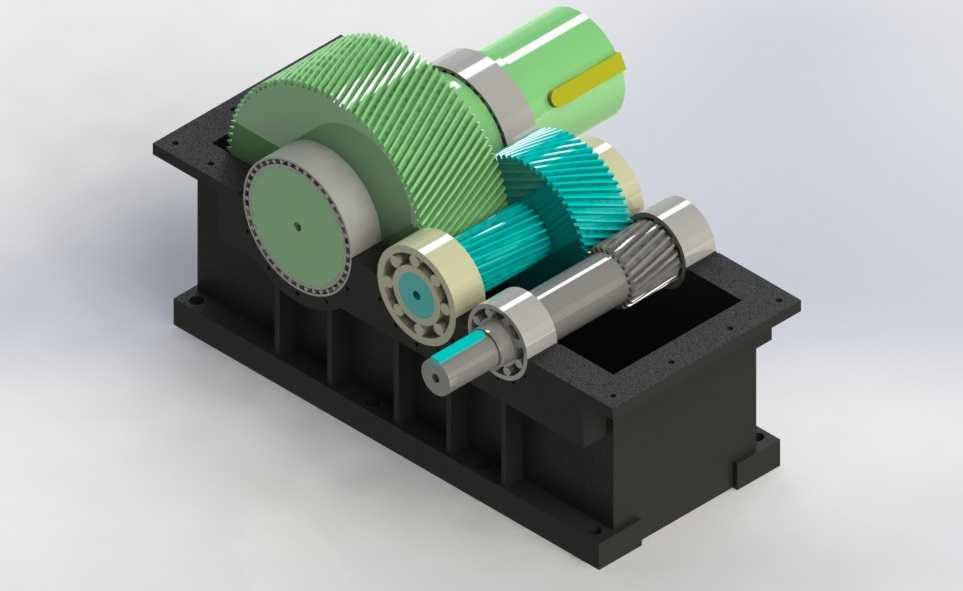

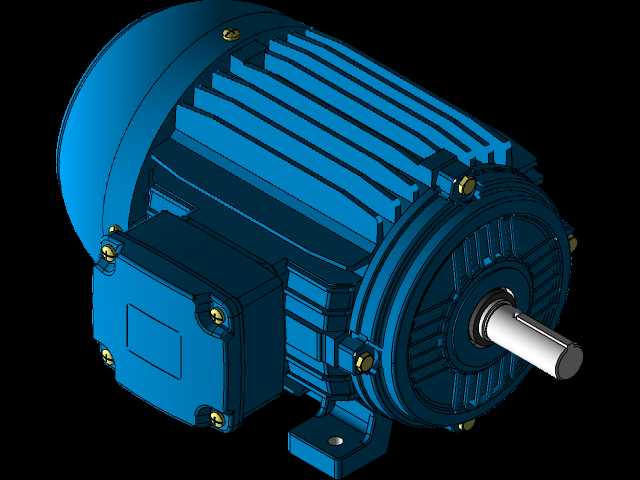

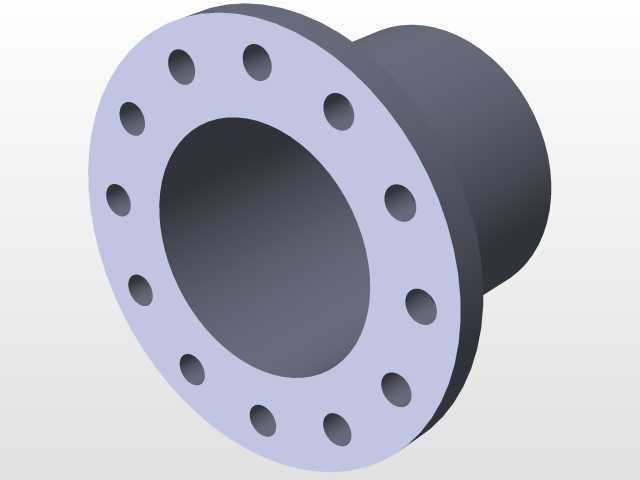

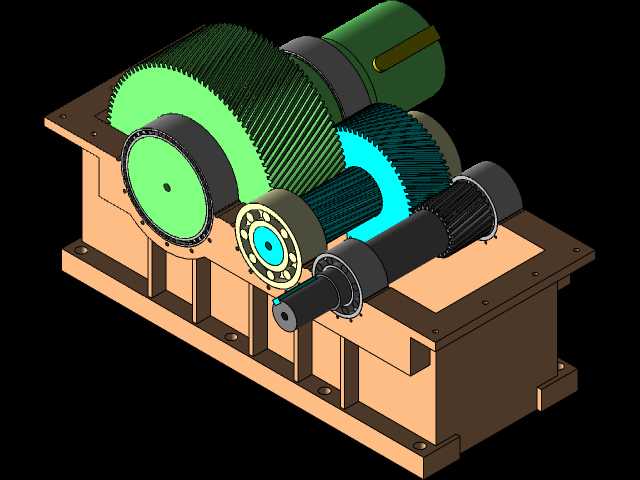

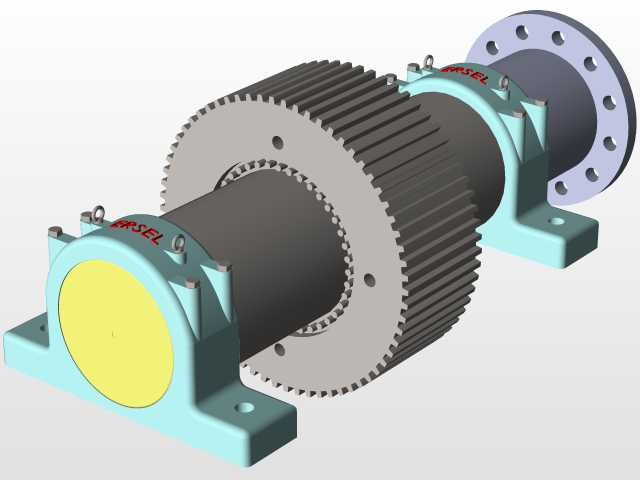

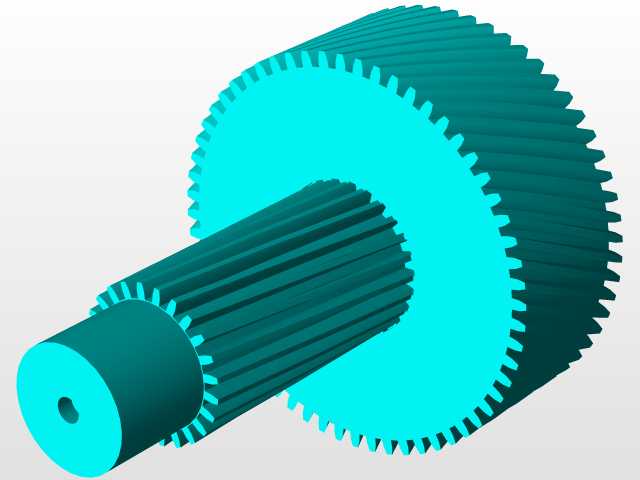

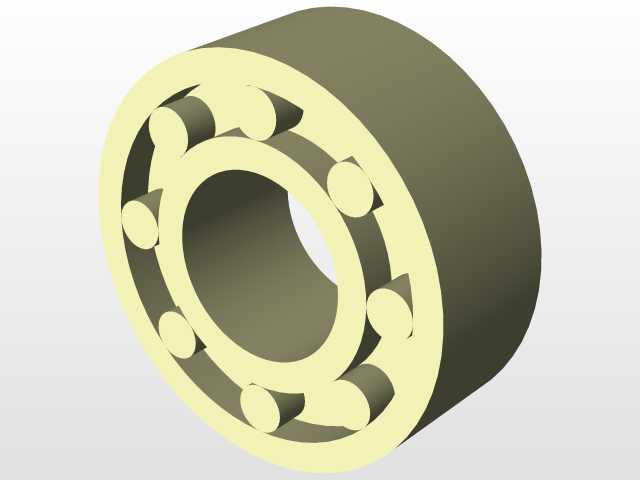

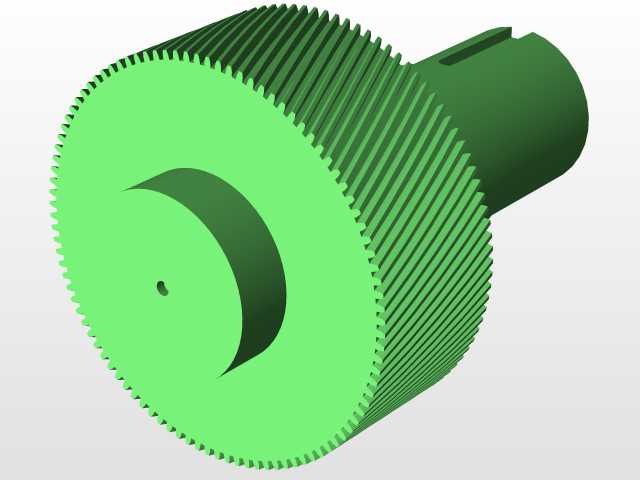

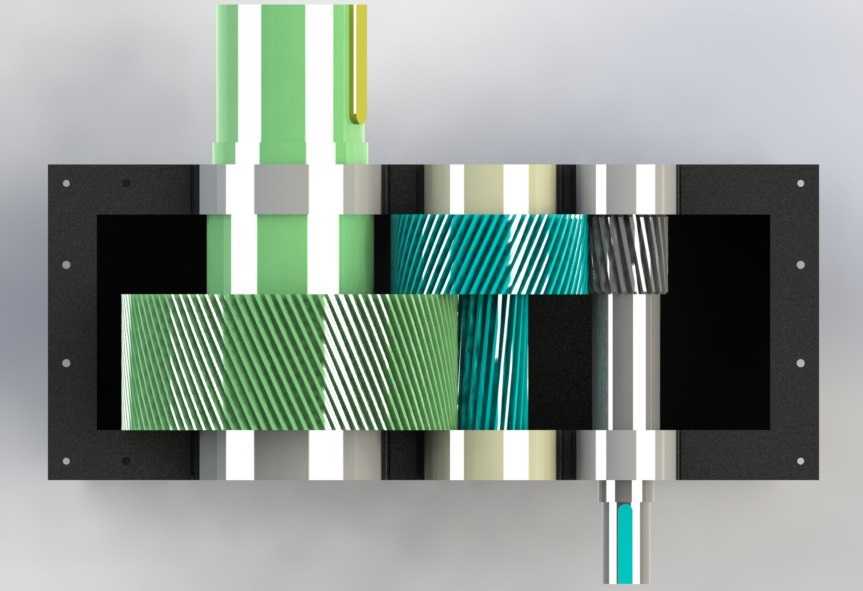

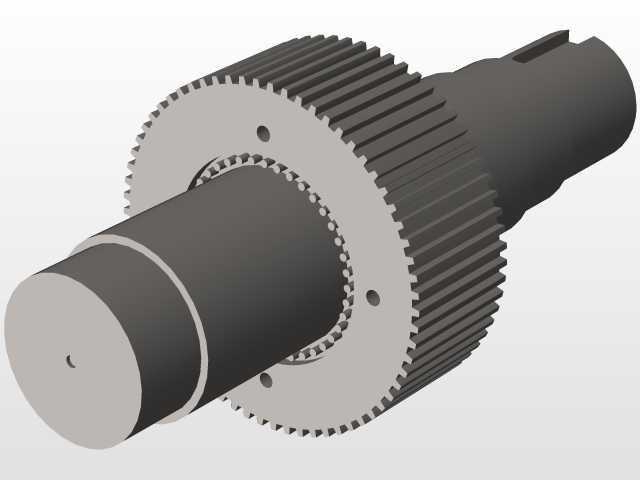

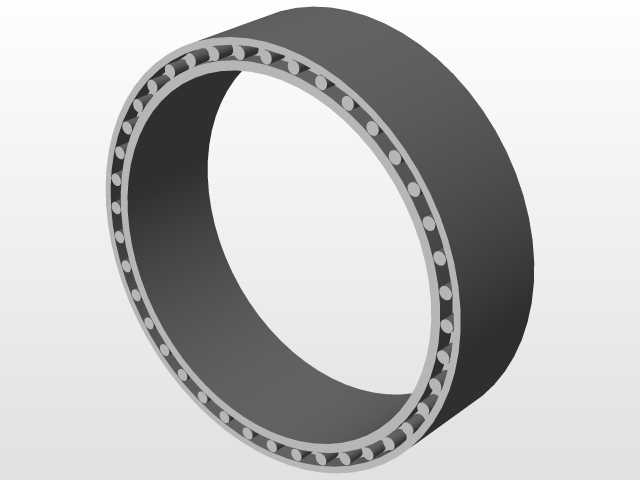

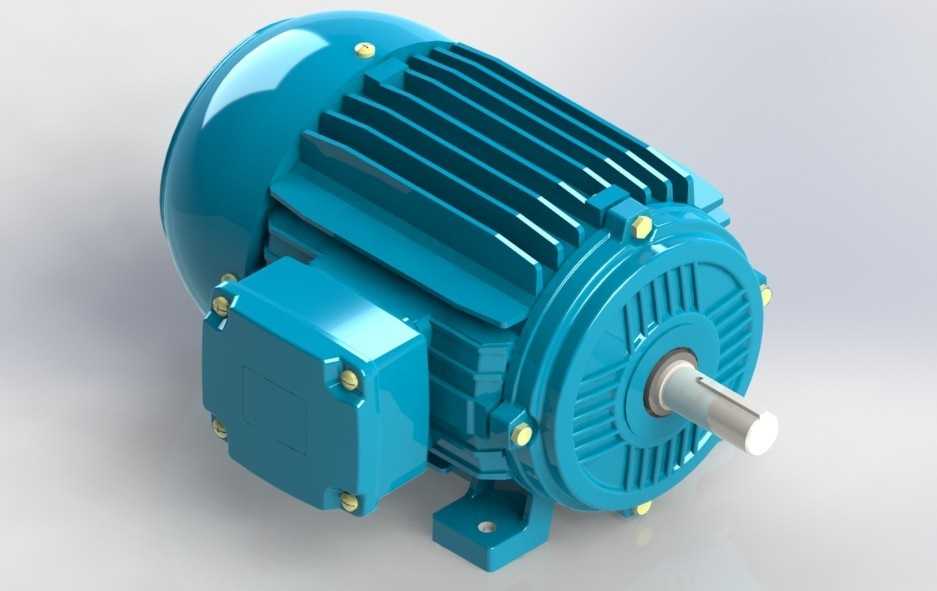

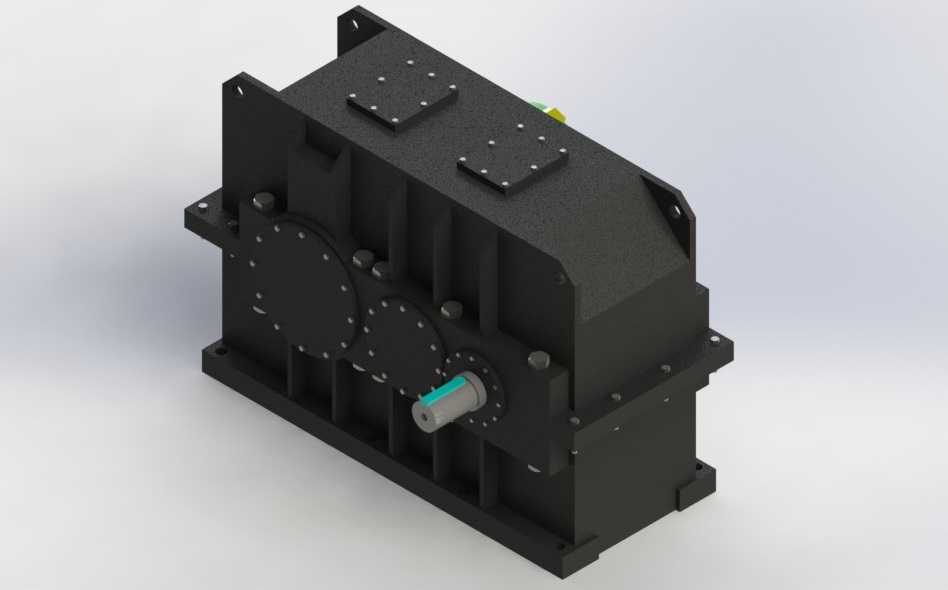

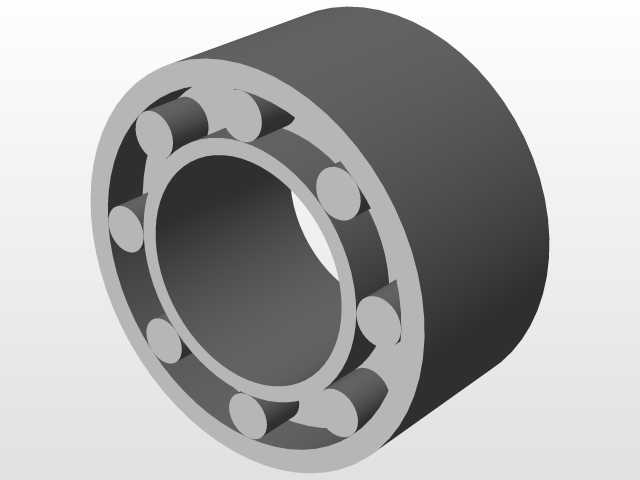

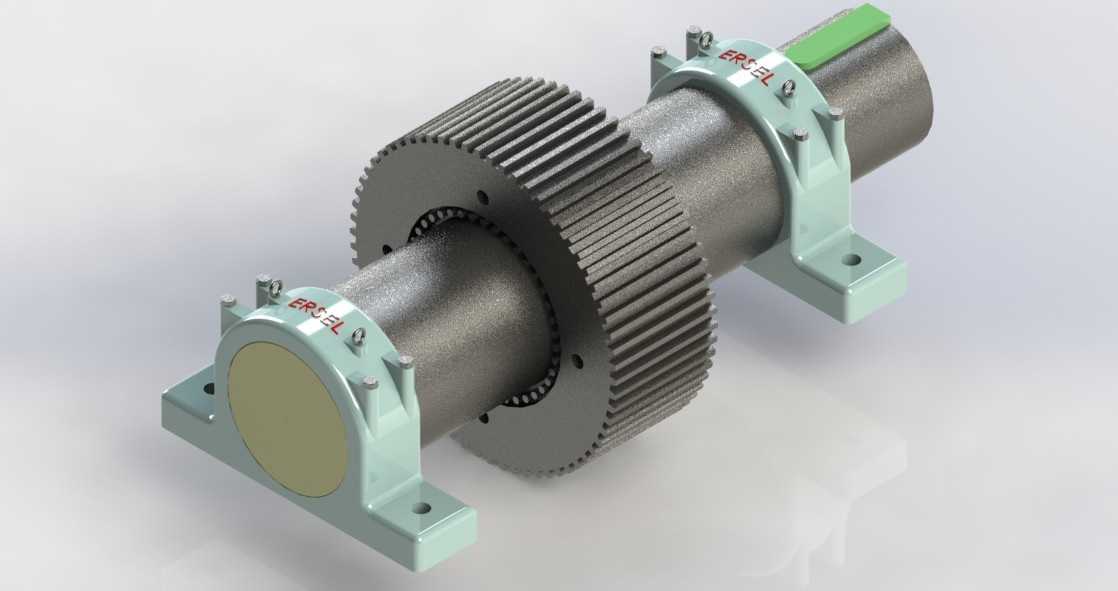

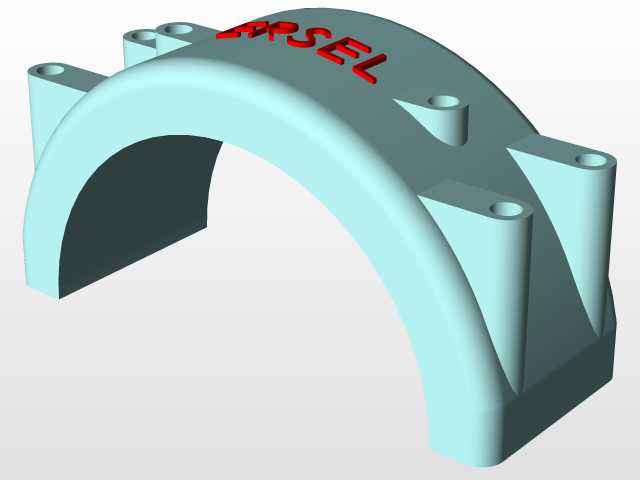

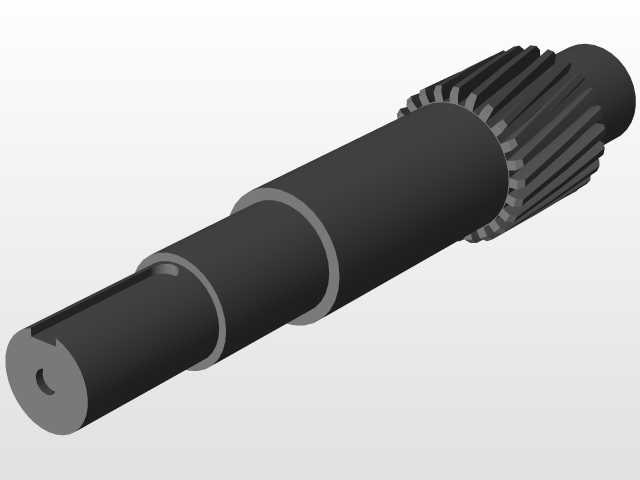

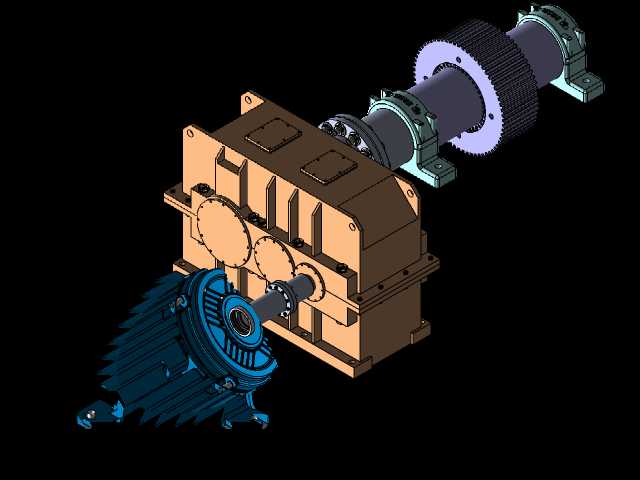

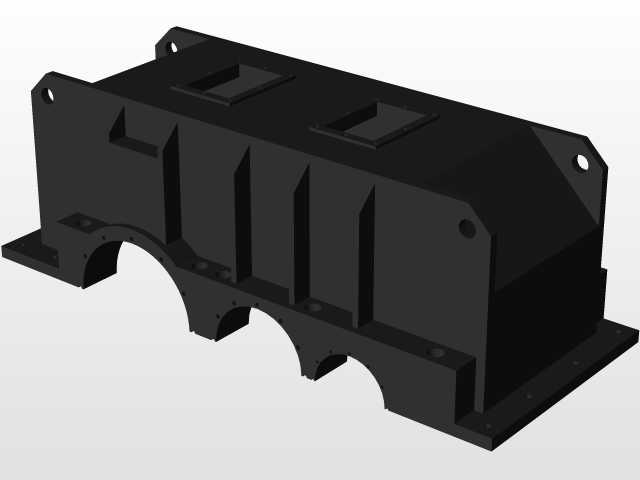

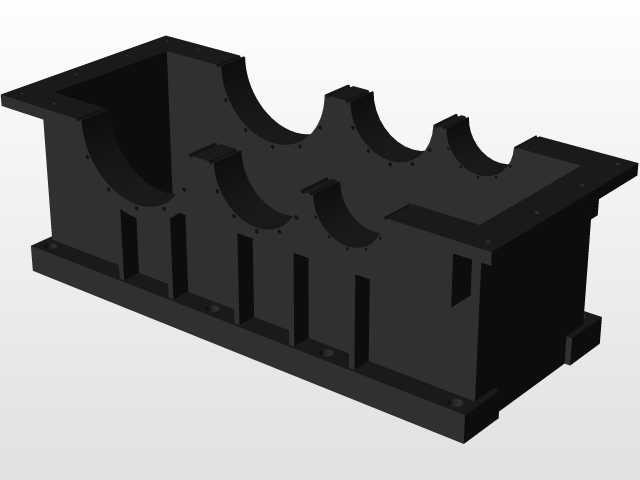

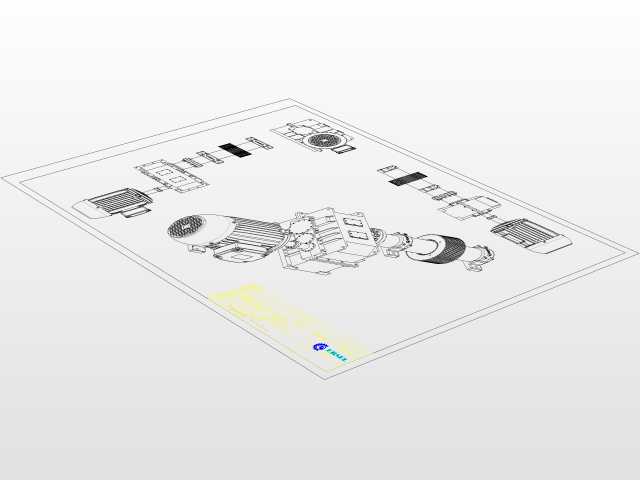

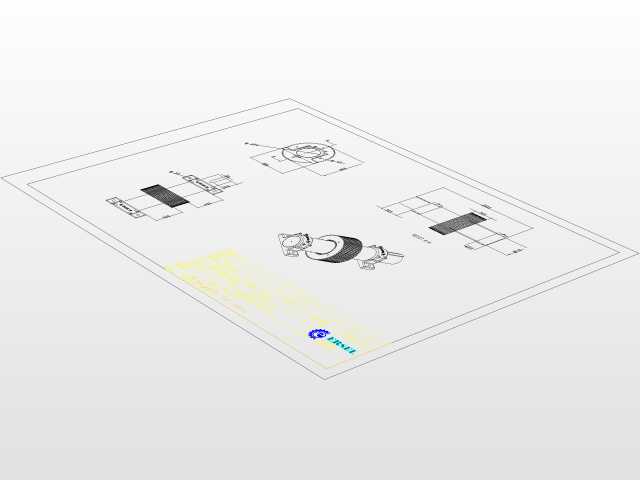

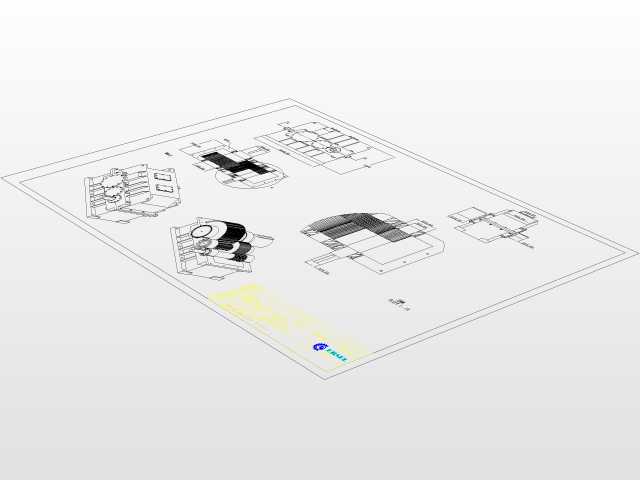

该套传动结构主要应用于矿山选矿、建材粉磨、冶金加工等领域的卧式球磨机设备，作为球磨机核心动力传递单元，承担着将电机输出的高转速低扭矩动力，转换为磨筒作业所需低转速大扭矩动力的核心功能，直接决定球磨机运行的稳定性、粉磨效率与整机使用寿命。整套传动结构由驱动单元、减速单元、输出齿轮副、支撑组件四个核心部分构成，驱动端采用标准卧式三相异步电机作为动力源，通过法兰直连的方式与减速箱体输入轴对接，相比传统皮带传动结构，直连式设计大幅降低了动力传递过程中的损耗，同时避免了皮带打滑、老化更换带来的运维成本，适配长时间连续重载的工业作业场景。减速单元采用硬齿面齿轮减速结构，箱体内各级齿轮均经过渗碳淬火处理，齿面硬度与接触精度满足重载冲击工况的使用要求，箱体采用剖分式铸造结构，既保证了整体结构刚度，也方便后期运维时的齿轮检查与润滑更换，箱体底部预留标准安装地脚孔位，可直接与设备基础平台通过螺栓刚性连接，安装时需保证箱体输入轴与电机输出轴的同轴度误差控制在允许范围内，避免运行过程中出现轴系偏磨、振动超标的问题。输出端采用大模数直齿圆柱齿轮副结构，小齿轮安装在减速箱输出轴端，与球磨机筒体端盖处的大齿圈形成外啮合传动，齿轮啮合侧隙经过精准设计，既可以补偿安装过程中的位置误差，也能缓冲磨筒内钢球与物料冲击带来的瞬时载荷，输出轴系采用双轴承座分体式支撑结构，轴承座自带调心补偿功能，可抵消长轴加工、安装过程中产生的同轴度偏差，轴承位置配套有密封端盖与润滑注油通道，可适配脂润滑或稀油润滑两种运维模式，满足不同工况环境下的轴承保养需求。整套传动结构的安装边界充分考虑了现有中小型球磨机的改造适配需求，电机与减速箱的整体安装尺寸、输出齿轮的中心高、齿宽参数均匹配常规规格球磨机的安装接口，无需对原有磨筒基础进行大规模改动即可完成替换安装，结构布局紧凑，横向占用空间小，可有效节省车间设备布置的场地空间。在实际运行过程中，该传动结构可实现平稳的动力传递，运行噪音控制在工业设备允许范围内，齿轮副的接触精度保证了动力传递效率，可有效降低球磨机的单位能耗，支撑组件的刚性设计可承受磨筒运行过程中的径向与轴向载荷，避免出现轴系窜动、齿轮偏磨等常见故障，适配矿石、水泥熟料、耐火材料等多种硬质物料粉磨作业的重载工况需求。
