球磨机配套二级减速齿轮箱结构设计

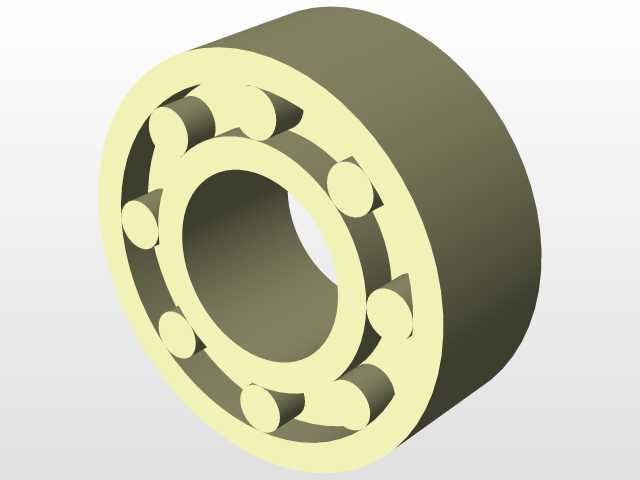

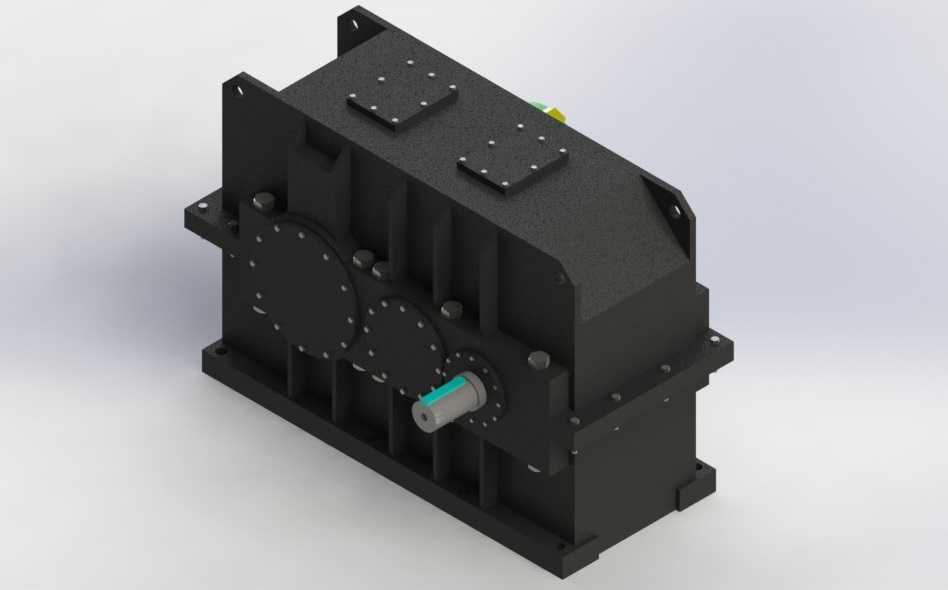

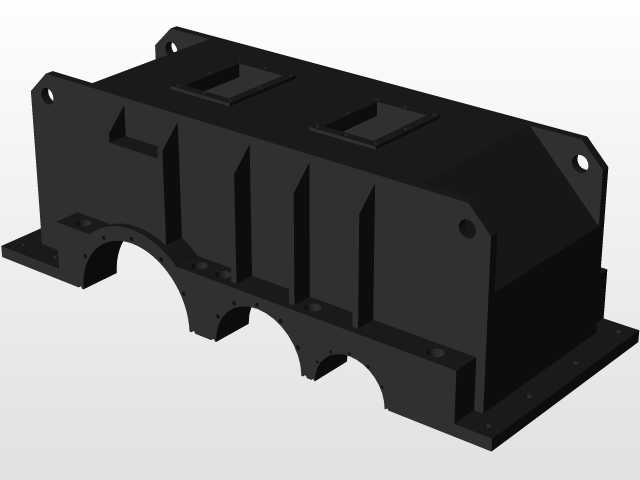

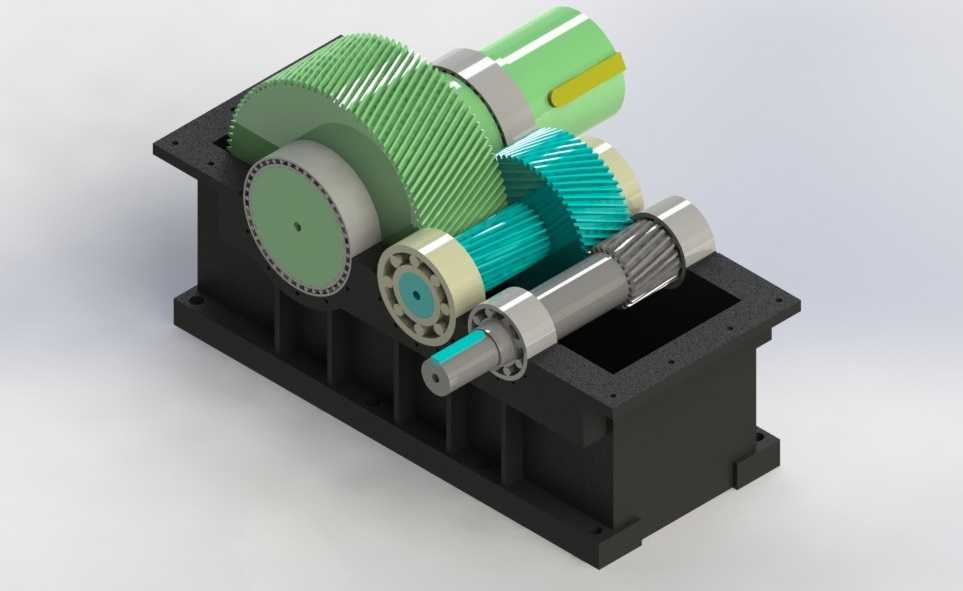

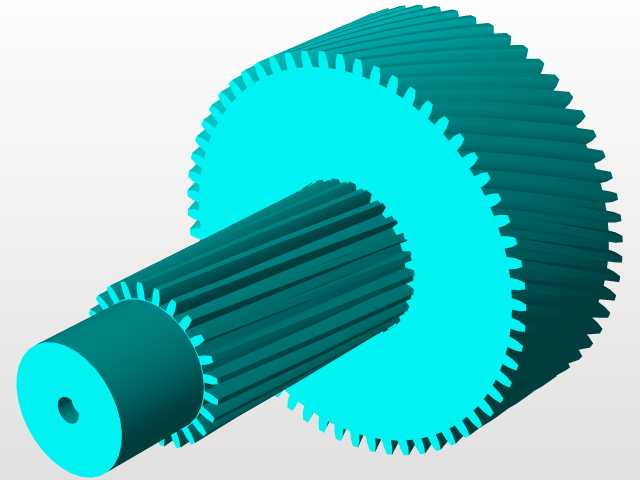

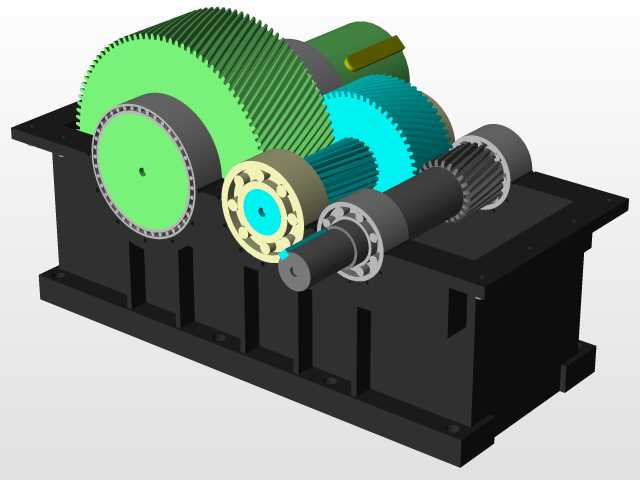

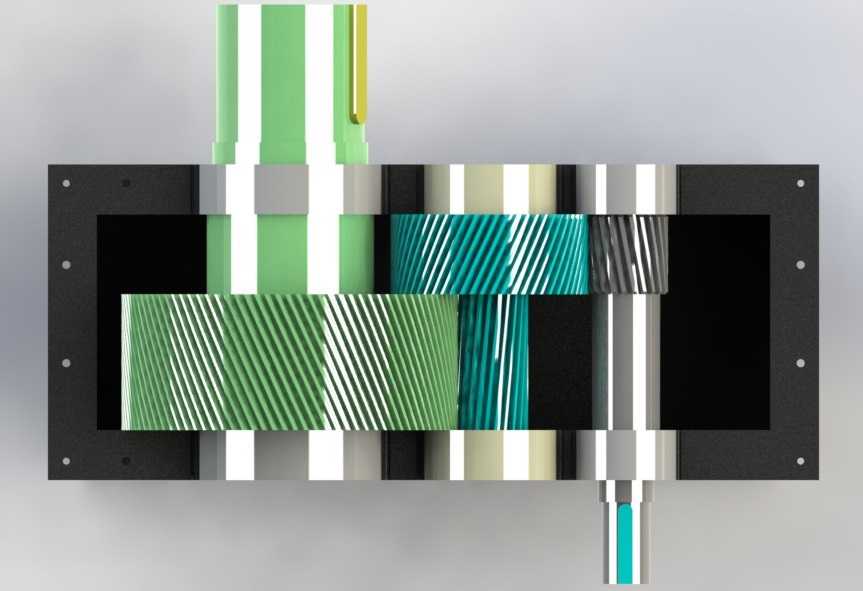

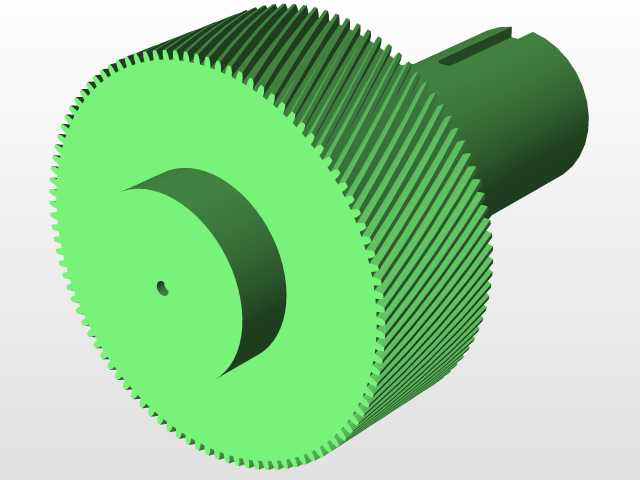

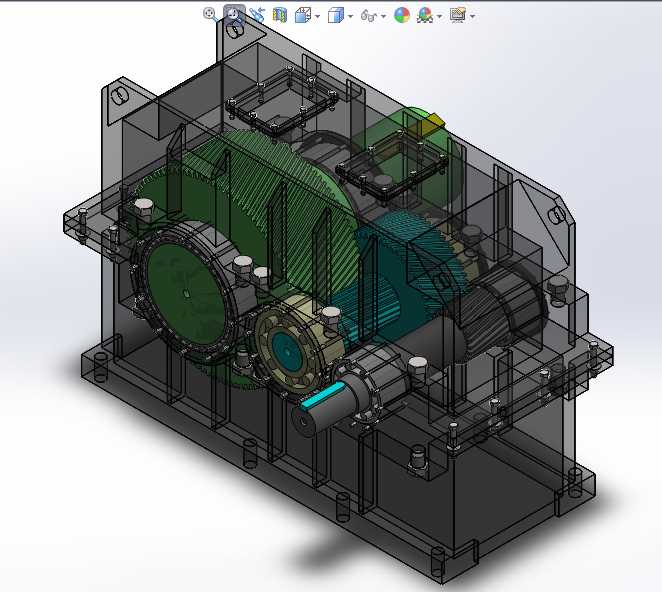

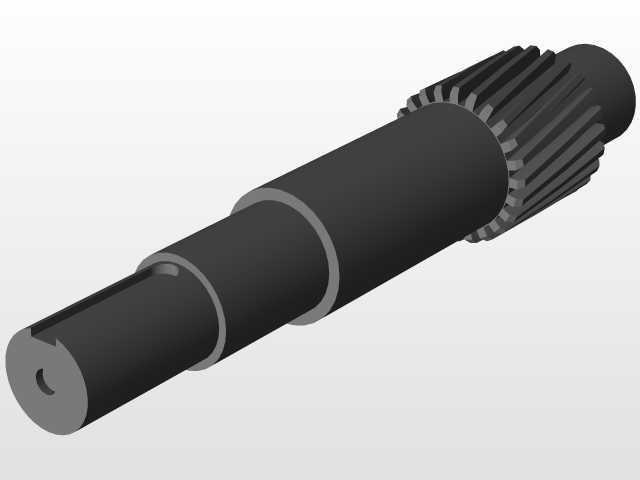

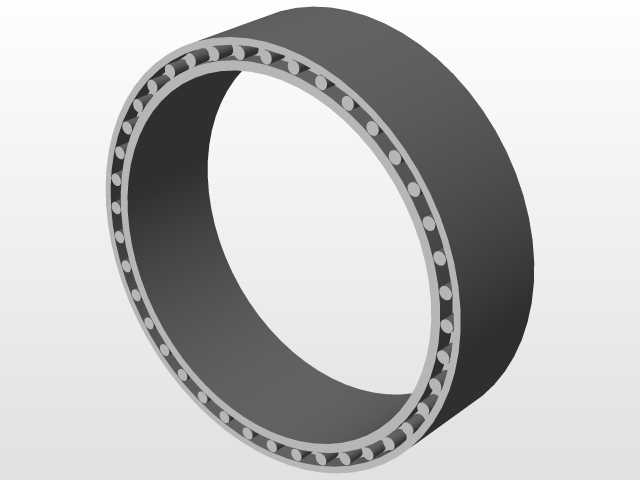

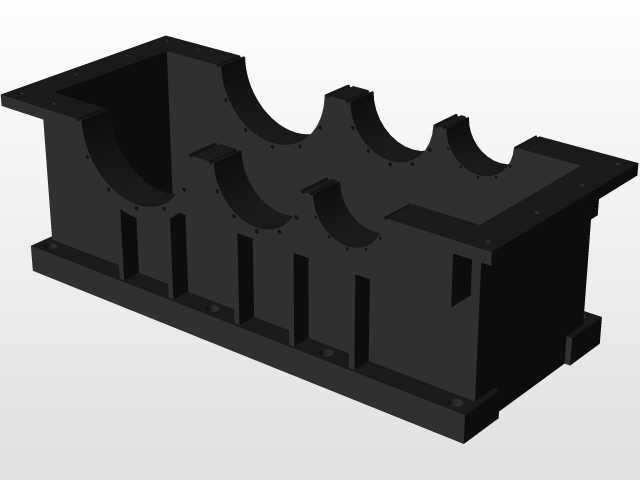

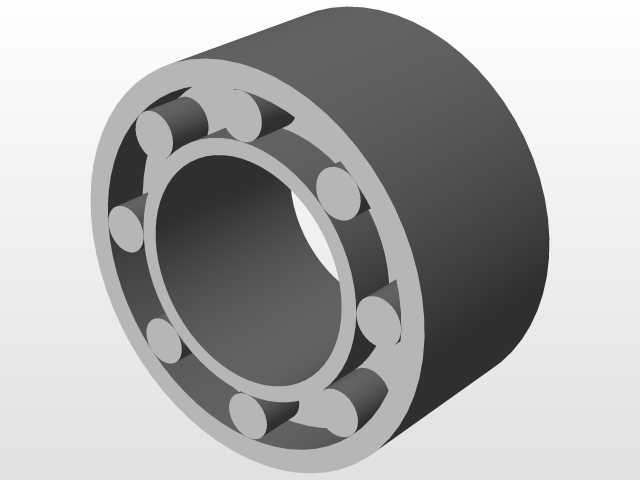

该减速齿轮箱主要面向矿山磨矿作业场景，为球磨机提供核心传动减速支撑，适配中小型选矿生产线的球磨机动力传输需求，安装于球磨机驱动电机与磨筒主轴之间的动力链路中，承担降低电机输出转速、放大输出扭矩的核心作用，能够匹配球磨机重载、连续运转、冲击载荷频繁的工况特性，保障磨矿作业过程中动力传输的平稳可靠。在功能特性层面，该齿轮箱采用多级圆柱齿轮传动结构，内部斜齿轮组经过啮合参数优化，可有效降低重载运转过程中的齿轮啮合噪音与振动冲击，箱体采用剖分式密封结构，既能够保障内部齿轮、轴承组件的润滑密封效果，避免矿尘、浆液侵入传动腔造成部件磨损，也方便后期运维过程中对内部传动件进行检查与更换。箱体外部预留的观察窗、吊装孔、安装定位基面，充分考虑了矿山现场安装、运维的实际操作需求，输入输出轴端采用组合式密封结构，可适配多粉尘的作业环境，杜绝润滑油渗漏问题。设计过程中，首先结合球磨机的额定工作转速、负载扭矩、冲击系数等核心工况参数，完成各级齿轮的模数、齿数、齿宽、螺旋角等参数匹配计算，确保各级齿轮的承载能力满足连续重载作业的强度要求，同时对传动比进行合理分配，让各级齿轮的负载分配更均衡，提升整体传动效率与部件使用寿命。箱体结构设计阶段，通过筋板布局优化提升箱体的整体刚性，避免重载运转过程中箱体出现形变导致齿轮啮合错位，同时对润滑油路进行合理规划，确保齿轮啮合区、轴承位置能够得到充分的润滑与散热，避免长时间运转出现过热问题。在安装边界层面，该齿轮箱底部采用标准化的安装基面与螺栓孔位布局，可直接适配常规球磨机驱动端的安装基座尺寸，输入轴端可通过联轴器与标准Y系列驱动电机直连，输出轴端的轴径、键槽尺寸匹配球磨机主轴的连接要求，无需额外制作过渡连接结构即可完成现场装配，整体外形尺寸紧凑，在保障传动强度的前提下尽可能压缩设备占用空间，适配矿山车间相对紧凑的设备布局要求，箱体侧面预留的油位检测、换油接口位置符合现场运维的操作高度，无需额外搭建操作平台即可完成日常油位检查、润滑油更换等常规维护操作。
