DN65PN16法兰式内齿轮泵结构设计

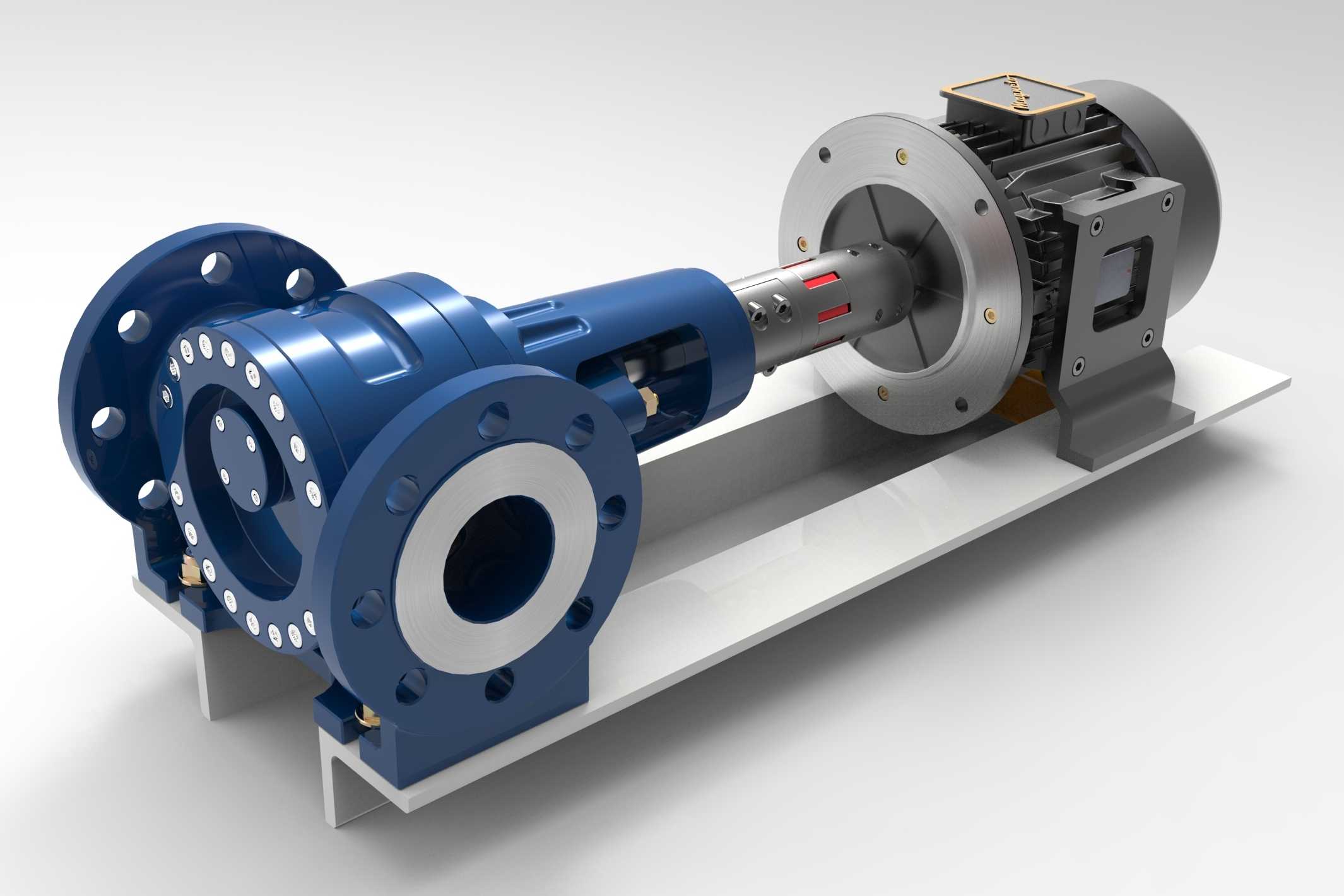

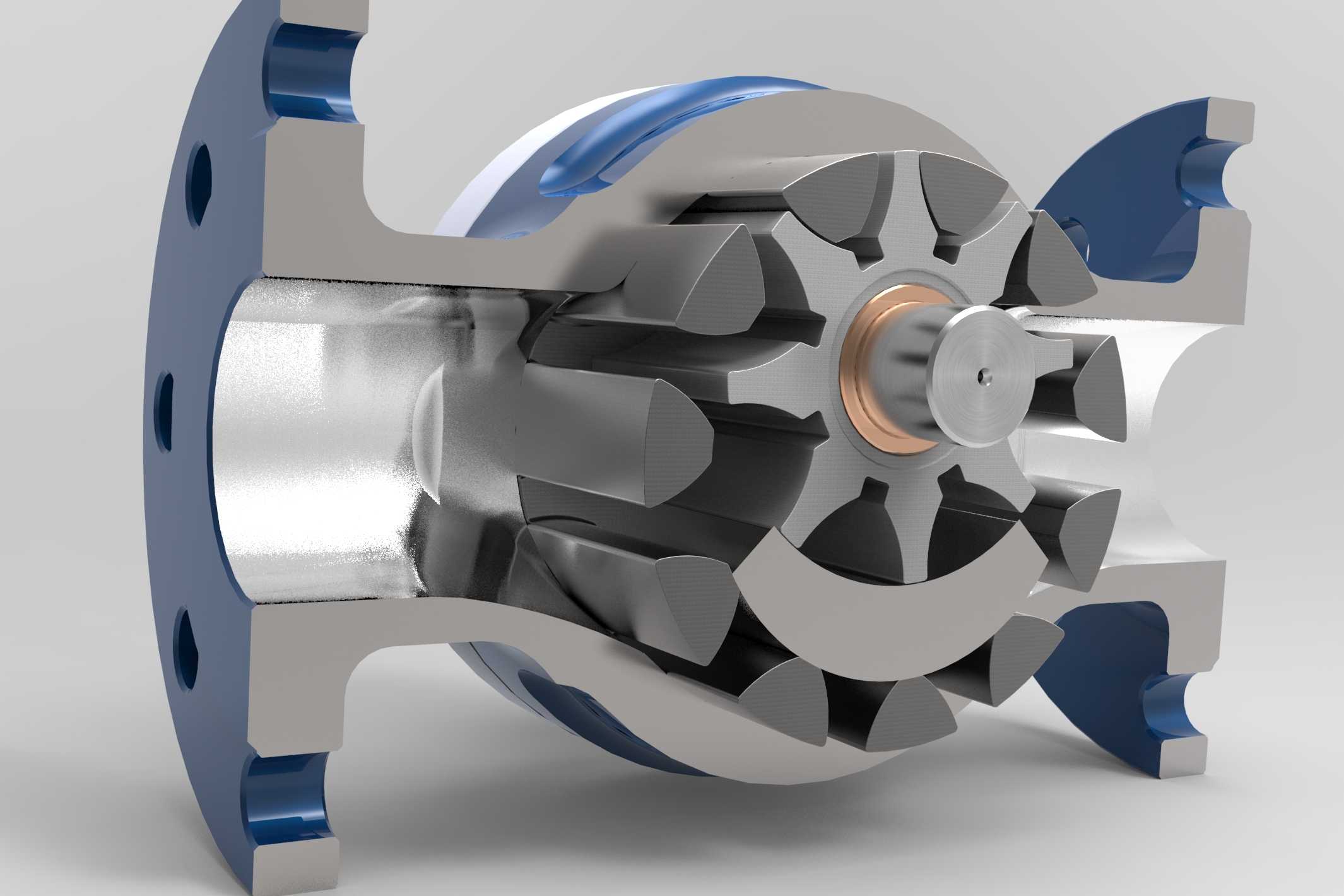

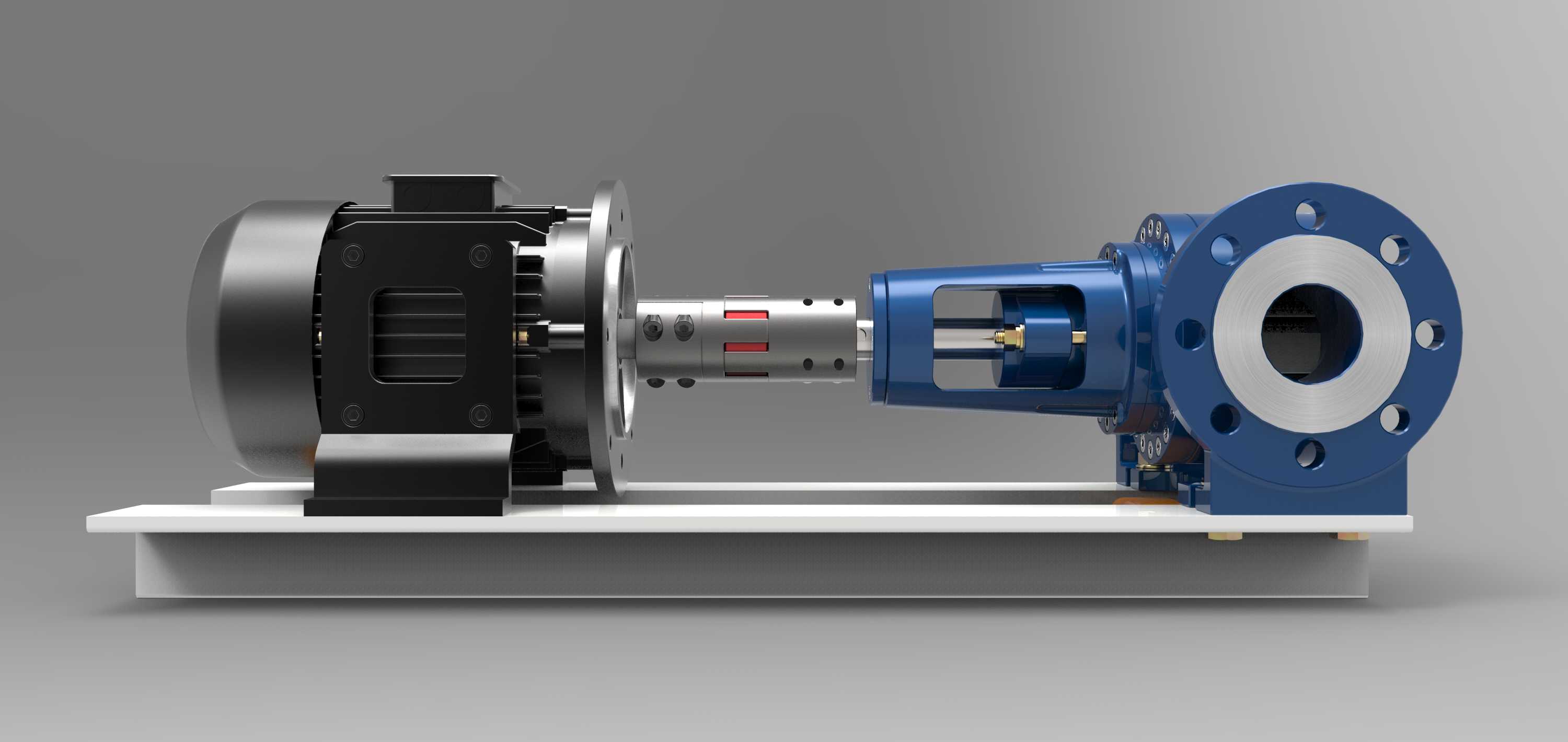

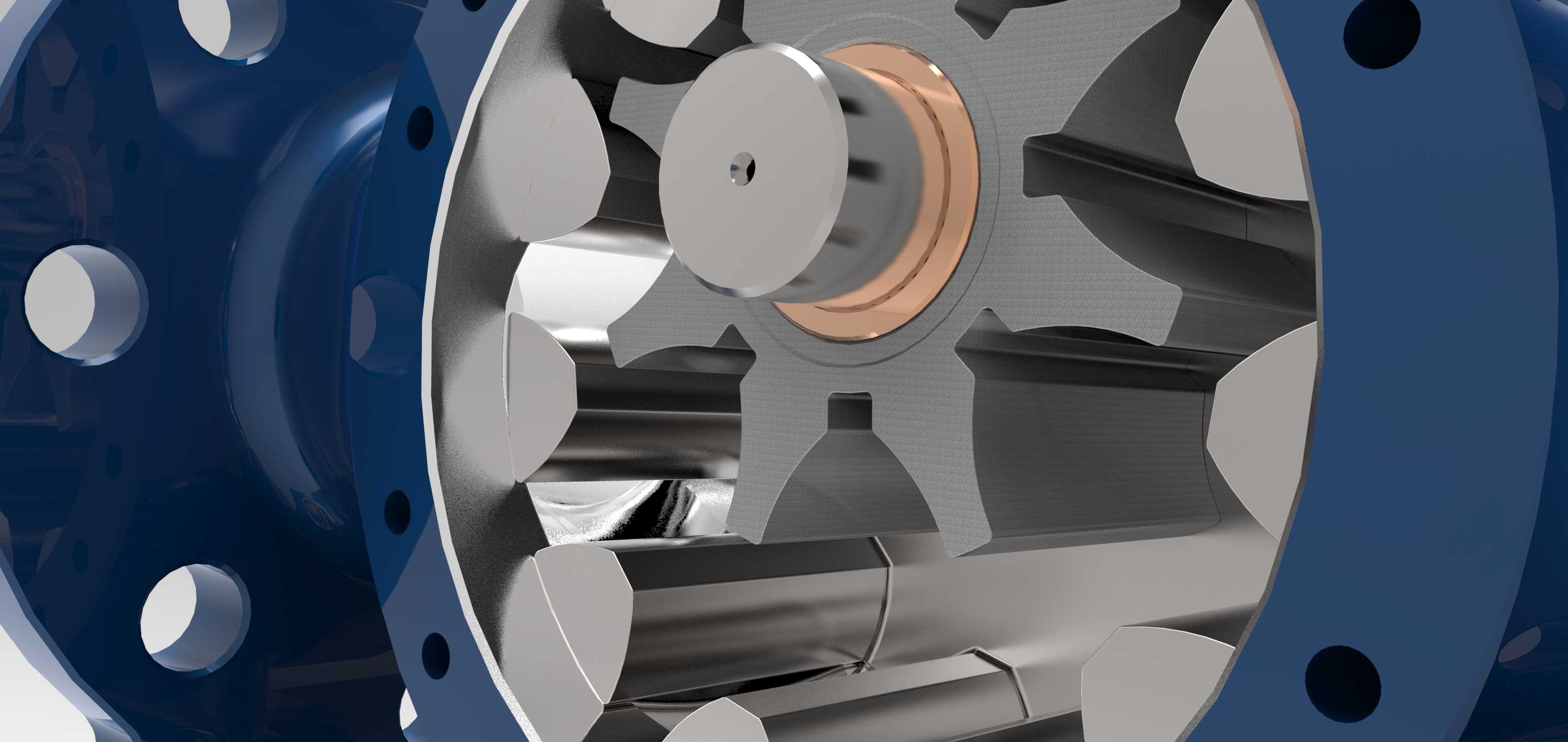

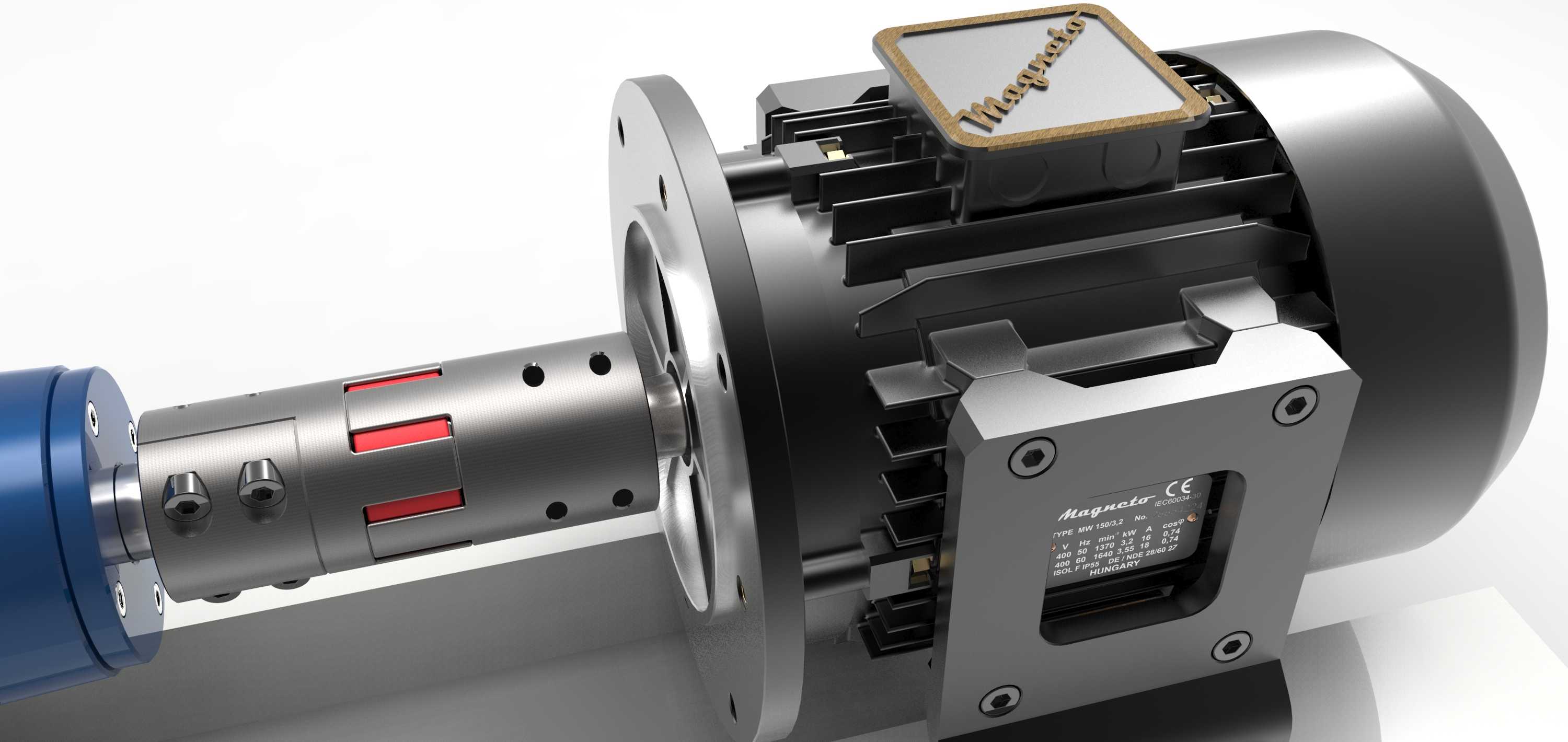

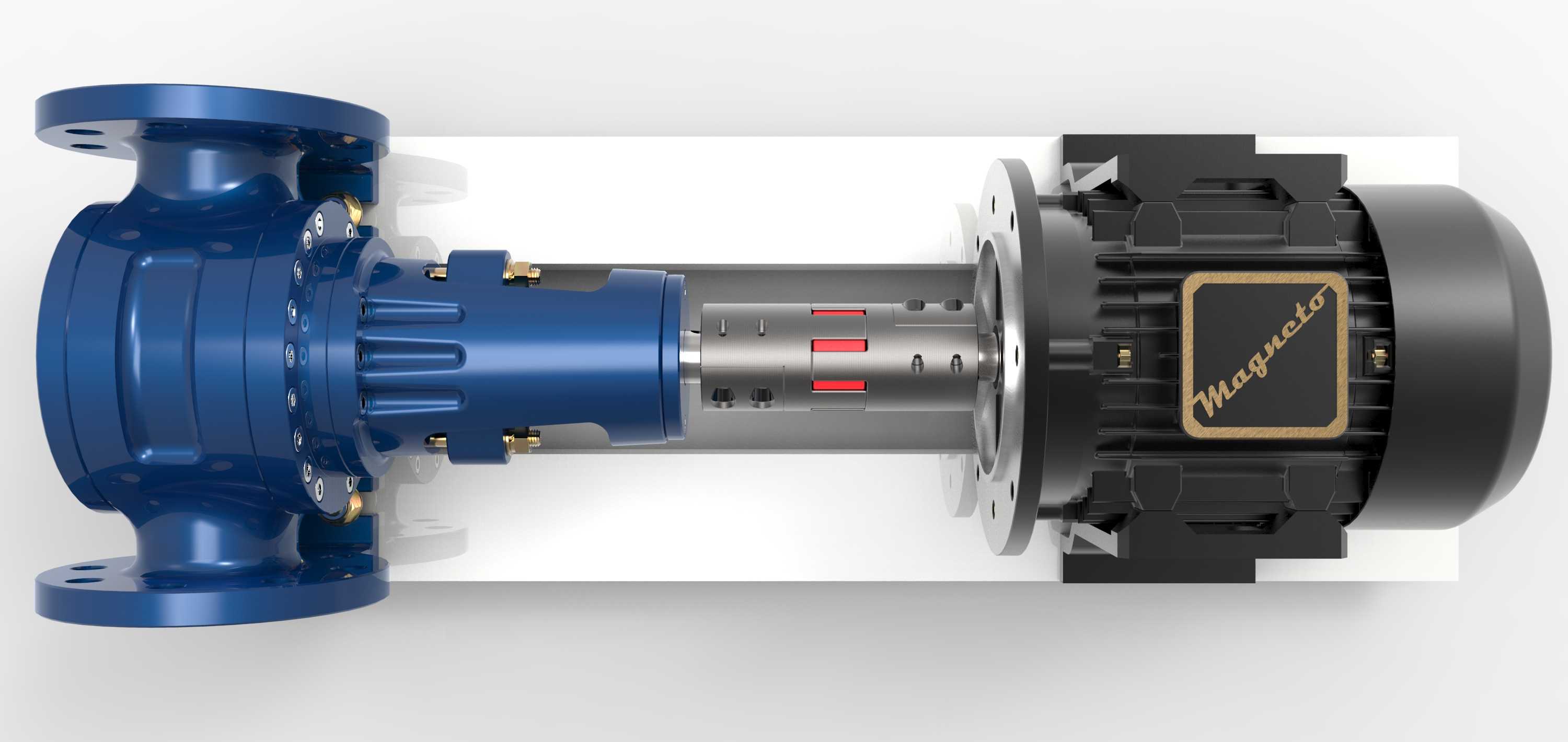

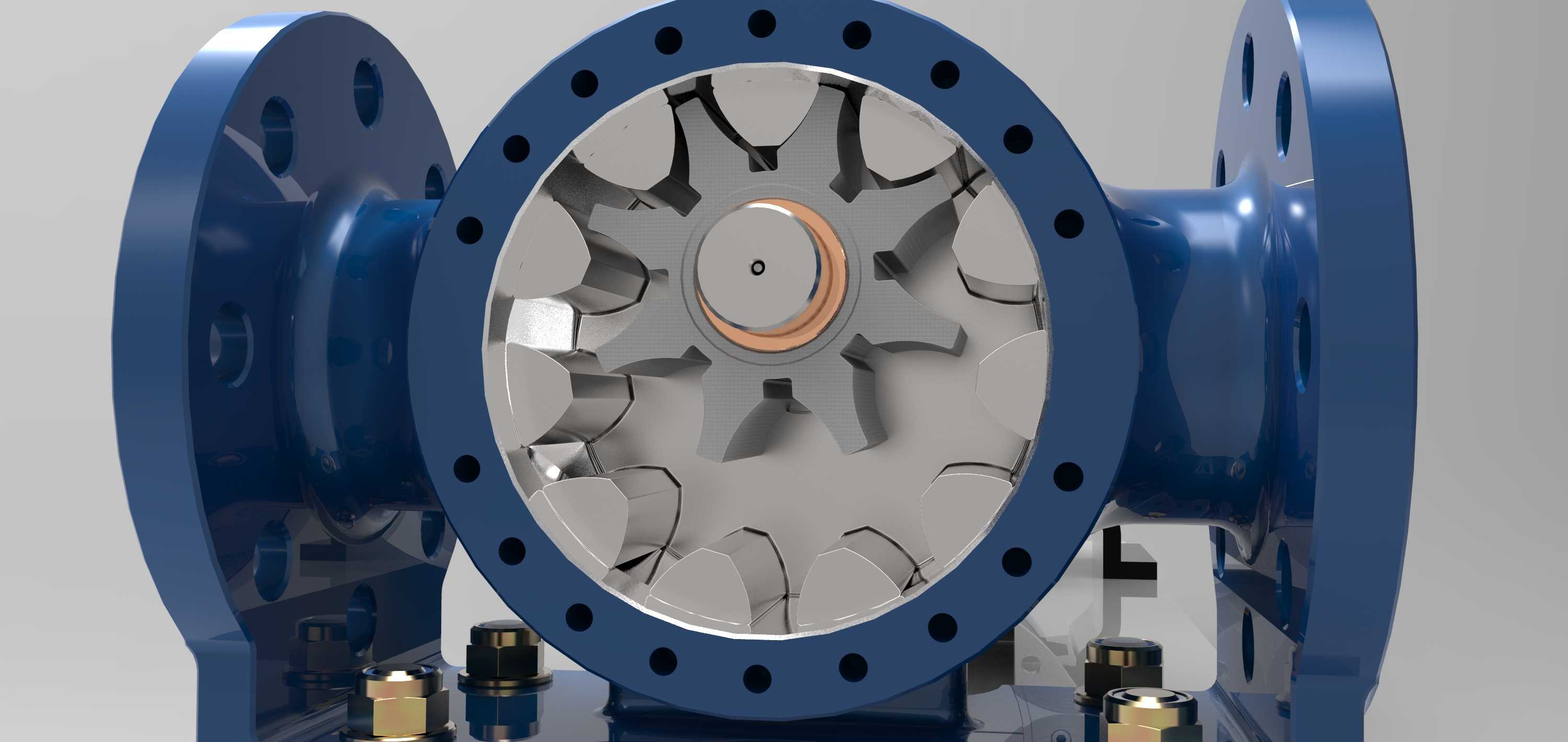

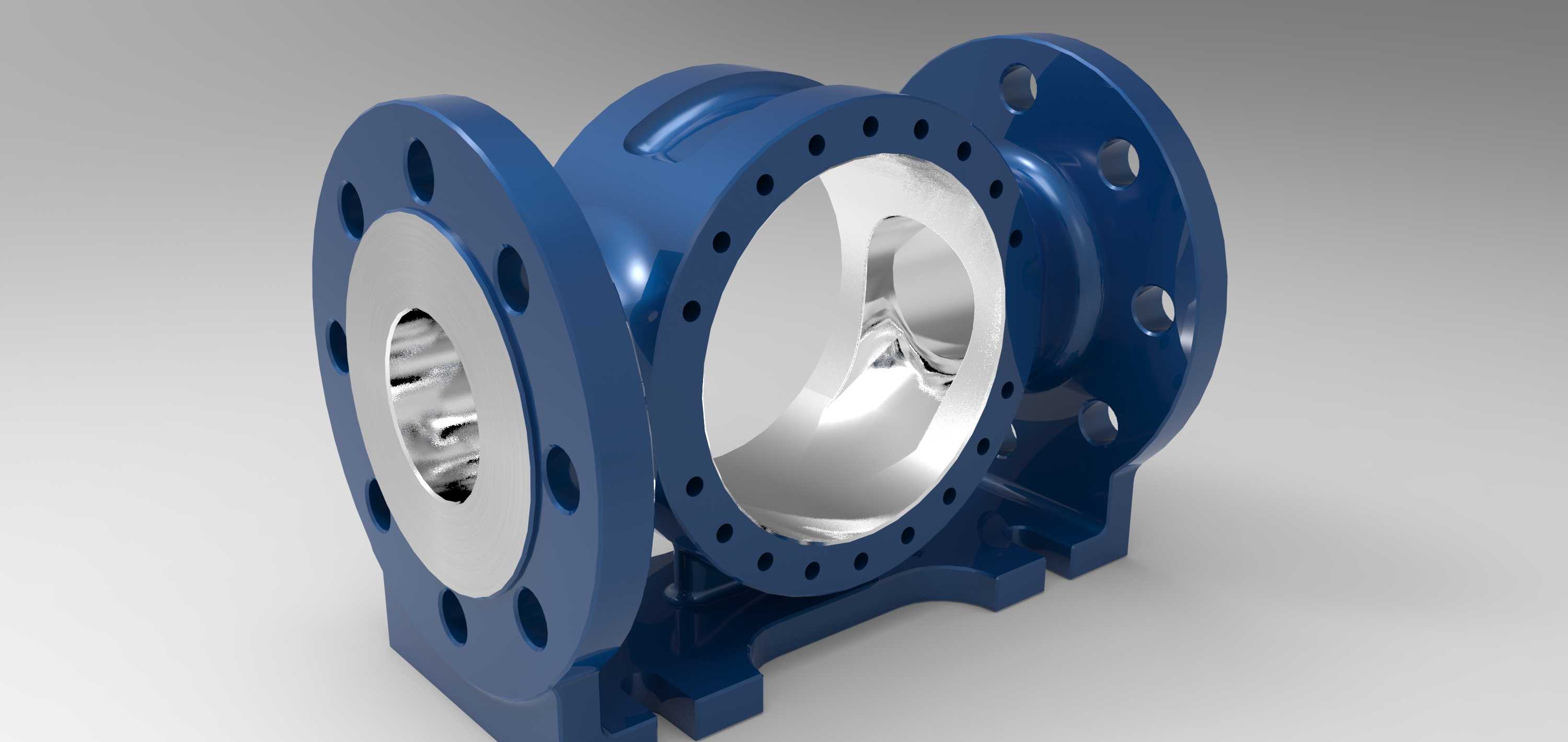

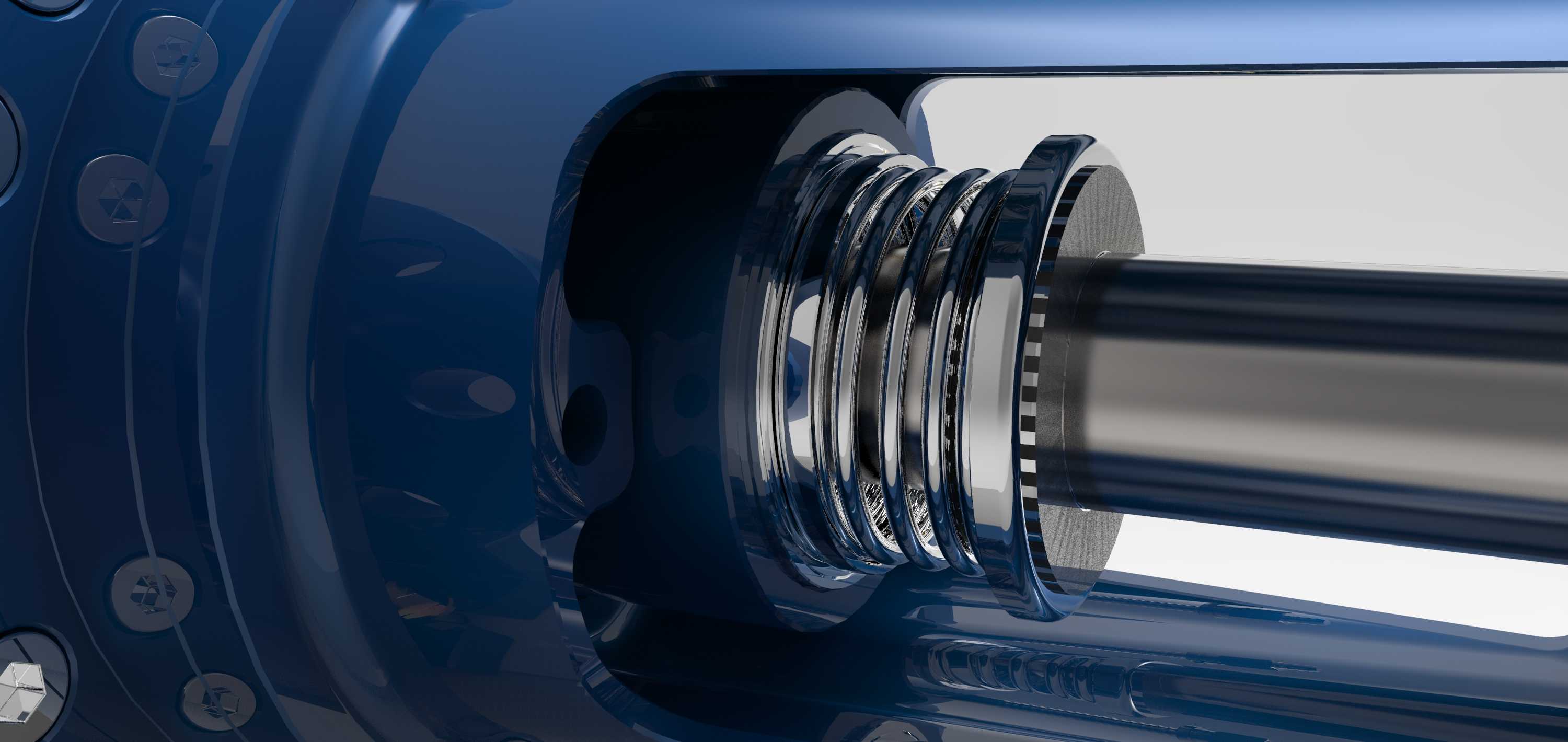

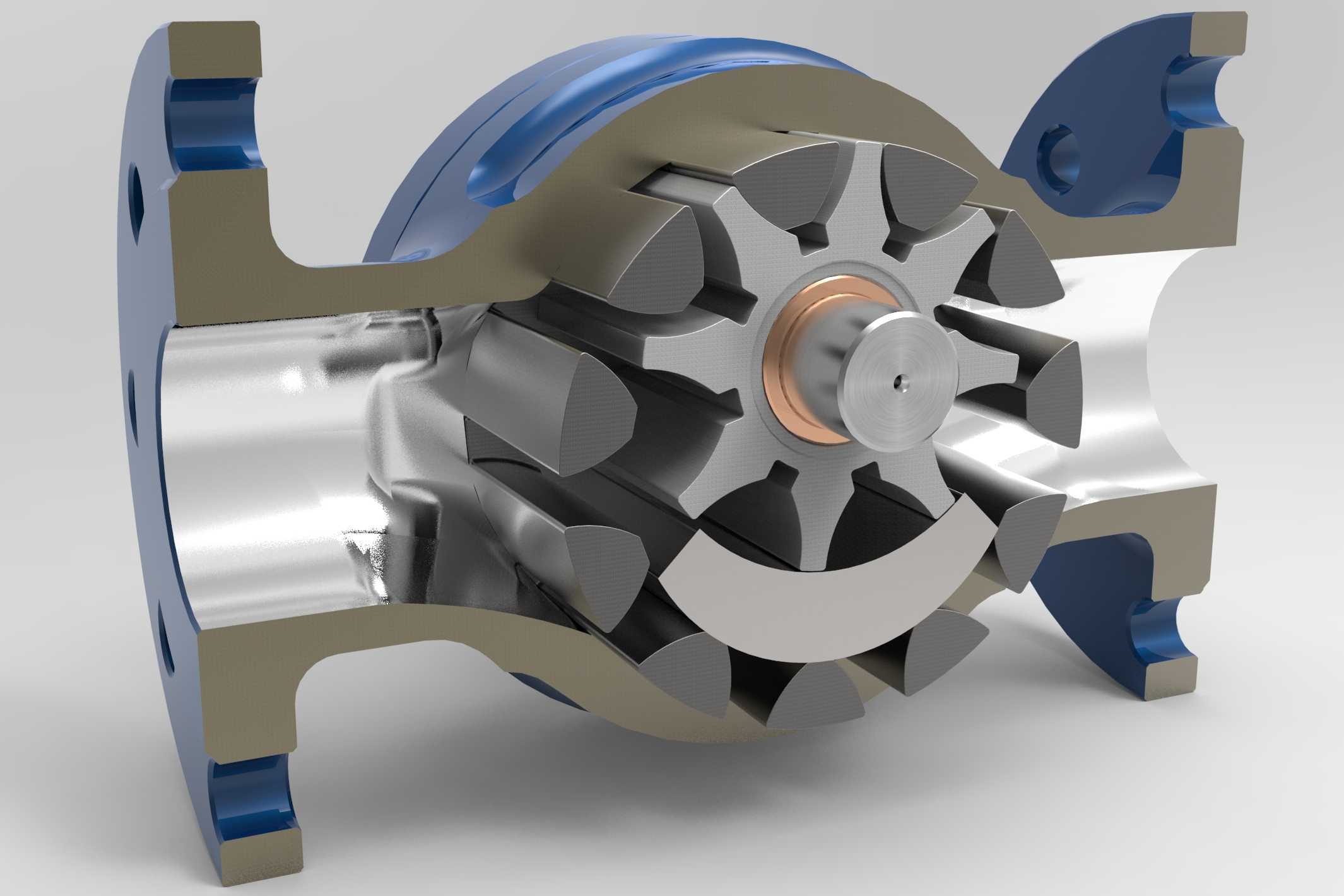

这款内齿轮泵主要面向中低压流体输送场景设计，可广泛应用于石油化工、粮油加工、涂料涂装、液压动力配套等领域，适合输送粘度范围较宽的洁净流体，包括润滑油、燃料油、树脂、食用油脂等介质，在输送过程中能够保持稳定的流量输出，不会对介质产生过度剪切，尤其适配对输送平稳性有要求的工艺环节。从实际用途来看，该泵既可以作为生产流程中的物料输送动力单元，也可配套在液压系统中作为动力源使用，法兰式的进出口设计能够直接对接同压力等级的工业管路，无需额外加装转换接头，大幅降低现场安装的适配成本。在功能特性上，该内齿轮泵采用内啮合齿轮结构，相比外啮合齿轮泵具备更低的运行噪音与更小的流量脉动，运转过程中齿轮啮合的困油现象得到有效缓解，长期运行的磨损量更低，维护周期更长；泵体与电机采用同轴直联的布置方式，通过联轴器传递扭矩，整体结构紧凑，占用的安装空间远小于分体式皮带传动的泵组，同时直联结构的传动效率更高，能够减少动力传递过程中的损耗。设计过程中优先考虑了安装与维护的便捷性，泵端的法兰连接尺寸严格遵循PN16压力等级的通用标准，进出口通径为DN65，能够匹配常规工业管路的安装尺寸，泵体与底座采用螺栓固定的方式，安装时只需将底座固定在预制的混凝土基础或钢架平台上，校准电机与泵轴的同轴度即可完成装配；泵体的端盖采用螺栓紧固结构，日常维护时只需拆开端盖即可检查内部齿轮与密封件的磨损情况，无需将整个泵体从管路上拆除，大幅缩短检修停机时间。在安装边界方面，整体泵组的底座采用平直的槽钢焊接结构，安装孔位按照通用工业泵的布置规范设计，预留了足够的螺栓操作空间，泵体进出口的法兰端面与底座安装面的高度差经过精准核算，能够保证对接管路时不会产生额外的安装应力，避免长期运行过程中因管路应力导致的泵体变形或密封泄漏问题；联轴器位置加装了防护结构，能够避免运行过程中异物卷入传动部位，符合工业设备的安全防护要求。泵体的过流部件采用圆弧过渡设计，减少了介质在泵腔内的流动阻力，能够提升自吸能力，启动前无需额外灌泵即可完成自吸，适合安装位置高于液面的输送场景。
