依他浓型计量式化学加药泵结构设计

这款计量式化学加药泵主要面向水处理、化工制程、泳池运维、小型工业循环水系统等场景设计，核心用途是精准投加各类化学药剂，包括水处理絮凝剂、阻垢剂、消毒剂，化工制程中的pH调节药剂、反应助剂，以及泳池水体消毒、景观水维护所需的各类药液，能够稳定输出设定流量的药剂，避免人工投加带来的剂量偏差、药剂浪费或处理效果不达标的问题。

在功能特性上，该泵依托成熟的隔膜计量结构原理，可实现精准的小流量流体输送，泵头过流部分采用耐化学腐蚀的材质适配性设计，能够兼容多数常规酸、碱、盐类稀溶液及商用消毒药剂，避免药剂长期侵蚀造成的部件损坏、漏液问题；上部的调节旋钮结构可直观调整药剂输出流量，操作人员无需拆解设备即可快速完成投加量的调整，适配不同工况下的药剂投加需求；上部的多接口结构分别对应进液、出液及排气功能，可快速完成管路连接与初次启动时的排气操作，降低现场安装调试的操作难度。

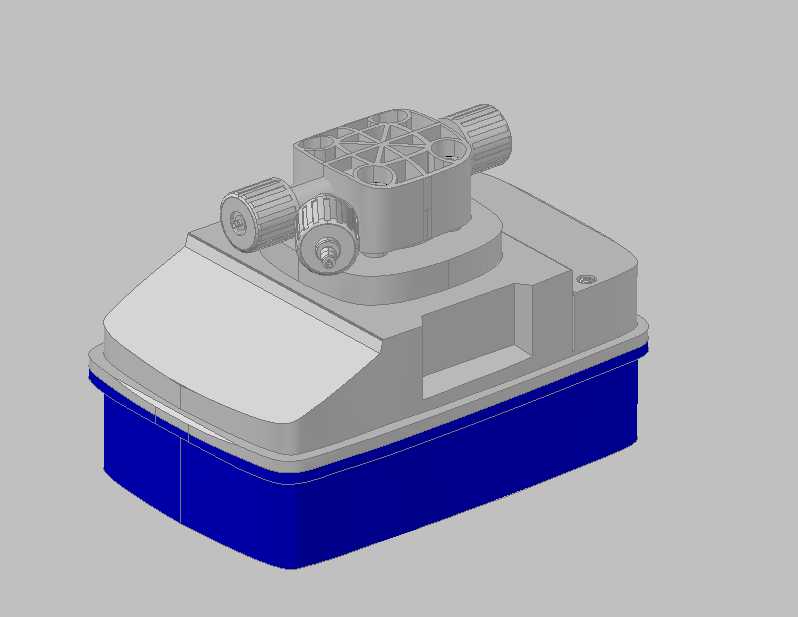

设计过程中优先考虑了小型加药场景的安装与使用需求，整体采用上下分层的结构布局，下部为动力与控制模块的集成腔体，采用深蓝色耐腐工程塑料外壳，既可以隔绝外界溅水、潮气对内部元件的侵蚀，也能通过规整的长方体外形降低安装占用空间；上部为泵头与调节操作区，采用浅灰色工程塑料材质，将操作调节部件集中布置在设备顶面，操作人员在设备正面即可完成所有调节操作，无需侧身或探身到设备侧面操作，适配壁挂式安装、机架层叠安装等多种现场安装方式。

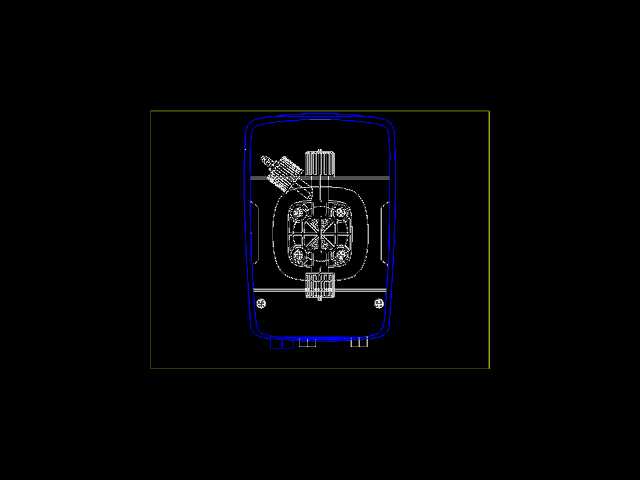

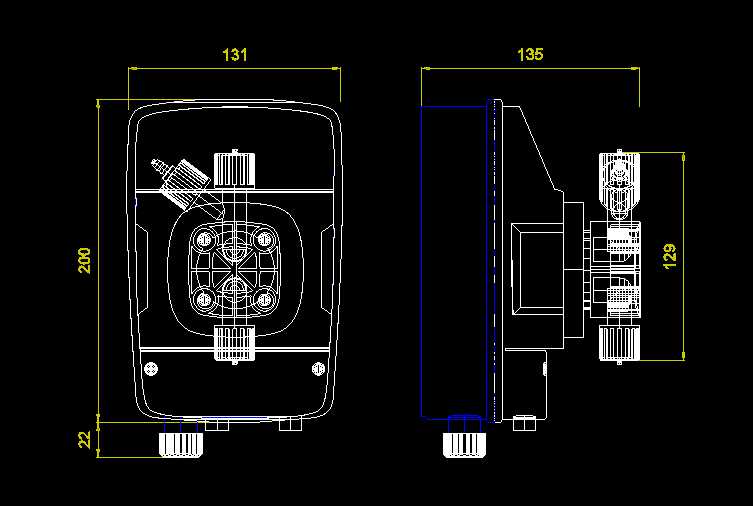

外形与安装边界设计上，设备整体采用方正切角的造型，底部为平整的安装基面，预留了标准的安装固定孔位，可直接固定在墙面支架、设备机架或加药装置集成平台上，底部腔体的规整外形也方便配套集成到成套加药装置内部；设备的管路接口均设置在上部泵头区域，连接管路后不会与安装基面产生干涉，整体外轮廓无尖锐外凸结构，在紧凑的安装空间内也能避免磕碰损坏，同时预留了足够的接线与管路操作空间，方便后期的维护检修与配件更换。设备的密封结构采用多道密封设计，可有效避免药剂渗漏对周边设备造成腐蚀，适配长期连续运行的工业使用场景。
