工业重型桁架式滑动门结构设计方案

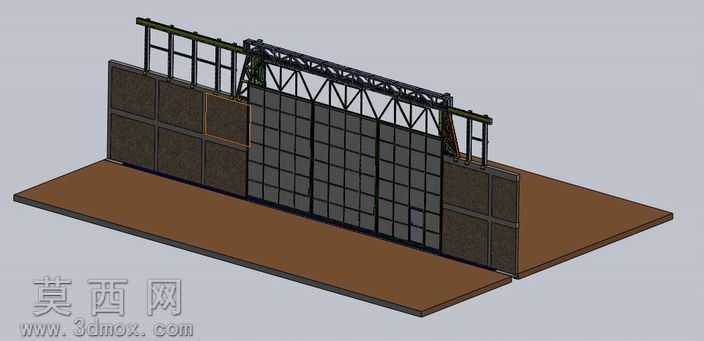

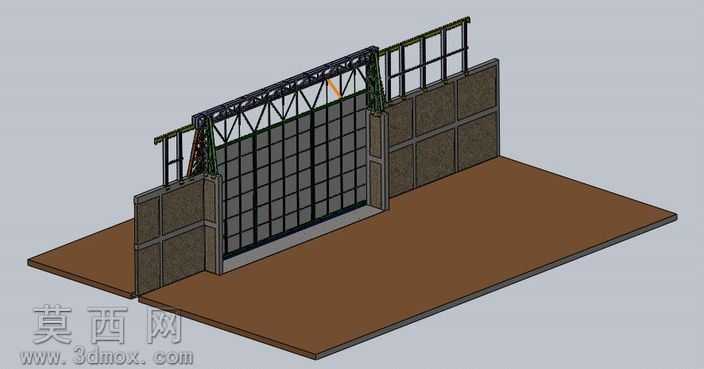

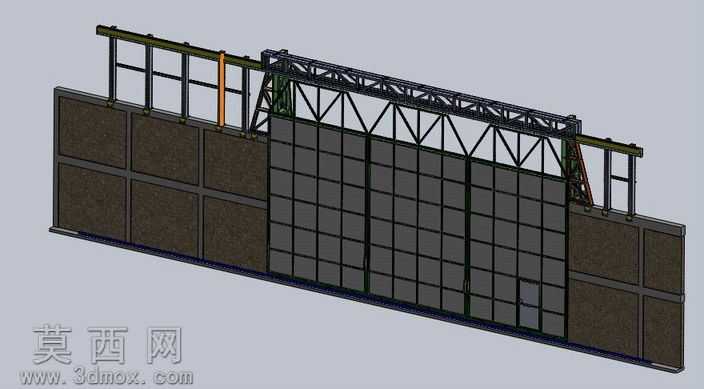

本作品为工业场景使用的重型桁架式滑动门三维设计模型，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循工业门体的实际受力逻辑与安装规范，对每一处构件的尺寸、装配关系都做了精准的参数约束，确保模型可直接用于后续的工程拆解与生产参考。从结构设计来看，门体上部采用桁架式承载梁结构，通过三角形稳定桁架构型分散门体的整体重量，上部承载轨道与滑动吊轮组做了精准的配合约束，可实现门体沿轨道方向的顺畅平移滑动，有效降低大尺寸门体滑动过程中的卡顿、形变风险。门体主体部分采用分块式面板设计，左侧为固定段墙体结构，右侧为可滑动的活动门段，活动门段采用密框格加面板的组合结构，在保证门体整体结构强度的同时，尽可能降低门体的自重，减少上部承载结构的负荷。建模过程中对不同构件赋予了差异化的材质属性：承载桁架采用结构钢材质，表面做了防锈涂装的质感表现；门体边框采用冷轧钢型材材质，面板部分根据使用场景做了复合板材的材质区分，滑动轮组、轨道连接件等五金配件则做了金属加工面的质感渲染，整体渲染效果贴合工业现场的真实视觉表现。设计思路上，本方案针对大跨度工业门洞的封闭需求，摒弃了传统平开门的开合空间占用问题，采用上部悬挂滑动的结构形式，无需在地面设置导向轨道，避免了地面轨道积灰、杂物卡滞影响门体开合的问题；桁架式的上部承载结构可适配大宽度、大高度的门洞场景，分块式的门体设计也便于后期的运输、现场拼装与部件更换，模型中预留了驱动组件的安装位，可根据实际使用需求加装电动驱动组件，实现门体的电动开合控制。整体模型的装配逻辑完全符合实际生产的装配流程，各部件之间不存在干涉问题，可直接导出工程图用于生产下料，也可用于方案展示阶段的效果演示，为工业重型滑动门的设计与落地提供了完整的三维参考依据。
