卡特琳娜30帆船配套金属弓辊结构设计

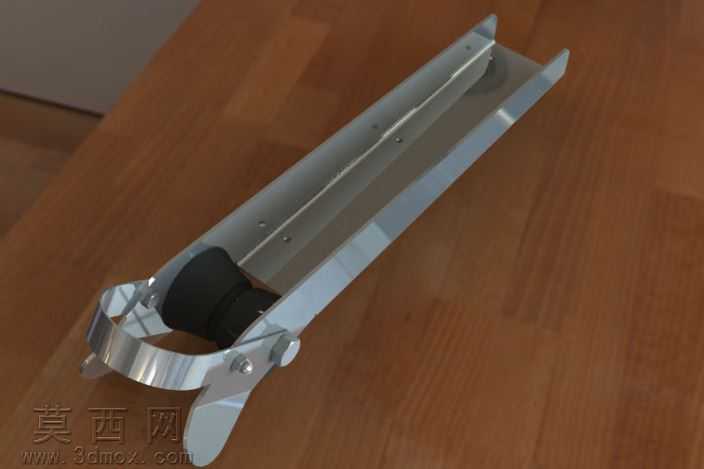

本模型为适配卡特琳娜30帆船设计的船用弓辊三维结构，采用SolidWorks完成全参数化建模，建模过程中严格遵循船用五金的实际安装尺寸规范，对构件的每一处弯折角度、铰接点位、安装孔位都做了精准的参数约束，确保模型可直接导出工程图用于生产加工。渲染阶段采用哑光金属材质模拟316不锈钢的船体配件质感，对金属表面的细微拉丝纹理做了材质贴图处理，铰接位置的黑色滚轮部件采用哑光橡胶材质，还原船用配件耐磨防滑的材质特性，场景渲染搭配木质甲板基底，真实还原构件在船体上的安装视觉效果。结构设计上，主体采用双侧长条形不锈钢支撑板作为承载框架，框架前端设置铰接式压持结构，通过销轴连接实现压块的开合动作，中部内嵌黑色橡胶滚轮用于减少缆绳或锚链的摩擦损耗，支撑板上预留的沉头安装孔可直接通过螺栓固定在帆船艏部甲板，前端的弧形金属挡片可限制锚链的滑动轨迹，避免起锚、放锚过程中锚链偏移剐蹭船体。设计思路围绕卡特琳娜30帆船的实际使用需求展开，充分考虑帆船航行时的盐雾腐蚀环境，所有外露构件均采用圆弧过渡处理避免应力集中，铰接位置预留了润滑间隙以保障长期海上使用的开合顺畅，滚轮的直径与宽度参数匹配该型号帆船标配的锚链尺寸，整体结构兼顾结构强度与轻量化需求，既能够承受起锚时的拉力载荷，也不会过多增加帆船艏部的重量影响航行重心，模型完成后通过干涉检查确认所有活动部件无运动卡滞，装配关系完全符合实际船用配件的安装逻辑。
