方圆过渡金属钣金变径连接构件

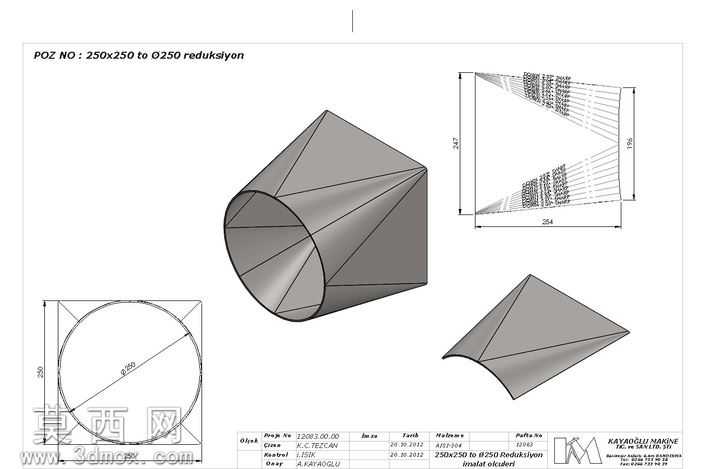

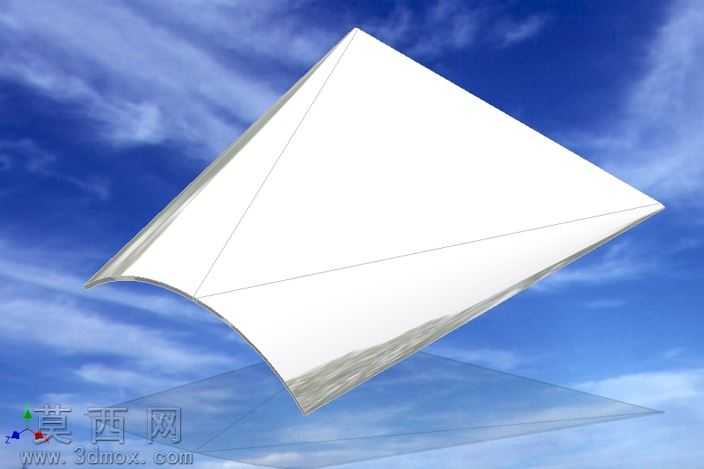

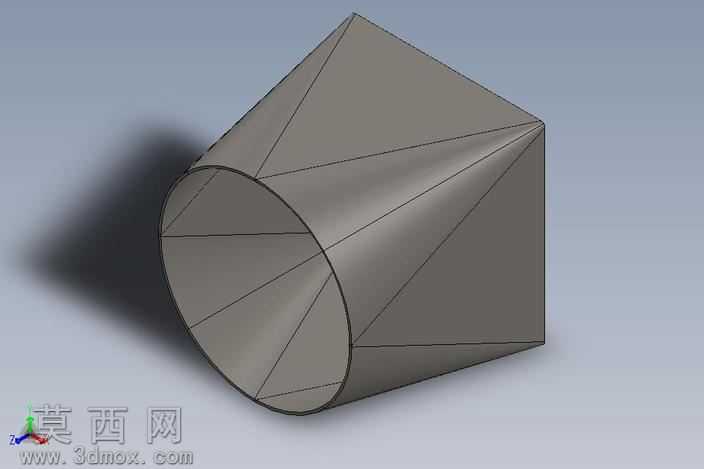

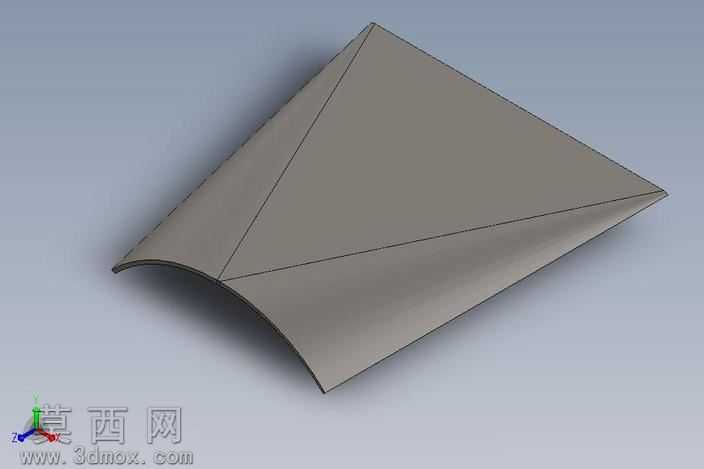

本构件为方形端口与圆形端口过渡的金属钣金变径连接件，建模过程围绕钣金加工的实际生产逻辑展开，首先确定两端接口的核心参数：圆形端口直径为250mm，方形端口外轮廓尺寸为250mm×250mm，整体过渡段长度经过精准测算，适配常规通风、物料输送管路的变径安装需求。建模时首先绘制两端的基准截面，圆形端口为标准正圆轮廓，方形端口为带标准圆角过渡的正方形轮廓，避免钣金折弯时出现应力集中的尖锐折角；随后通过放样折弯特征生成连续的过渡曲面，将圆形端口的圆周轮廓均匀拆分出与方形端口四条边、四个角对应的三角分块区域，每个分块区域的曲面曲率经过平滑处理，保证钣金展开后无曲面畸变、无重叠干涉区域。建模过程中同步完成钣金展开图的参数化生成，展开图上清晰标注了每个折弯边的折弯角度、折弯线位置、工艺余量尺寸，同时标注了端口的连接孔位基准线，方便后续下料、折弯、焊接工序的直接使用。材质设定为常用的冷轧钢板，表面赋予哑光镀锌金属质感，渲染时采用等轴测视角展示构件的立体形态，同时搭配展开投影视图、端面投影视图，清晰呈现方圆过渡的曲面变化逻辑与结构特征。设计思路上充分考虑钣金加工的工艺可行性，所有折弯半径均匹配常规钣金折弯设备的加工参数，过渡段的分块设计避免了大角度拉伸成型的工艺难点，无需额外冲压模具即可通过折弯、焊接工序完成成品加工，既保证了两端接口的连接密封性，又最大程度降低了加工难度与材料损耗，可直接应用于通风管道、散料输送管路、除尘设备管路的变径连接场景，模型的参数化特征支持后续根据实际安装需求调整端口尺寸、过渡段长度，快速生成适配不同工况的变径构件模型。
