带完整管路布局的工业锅炉房系统

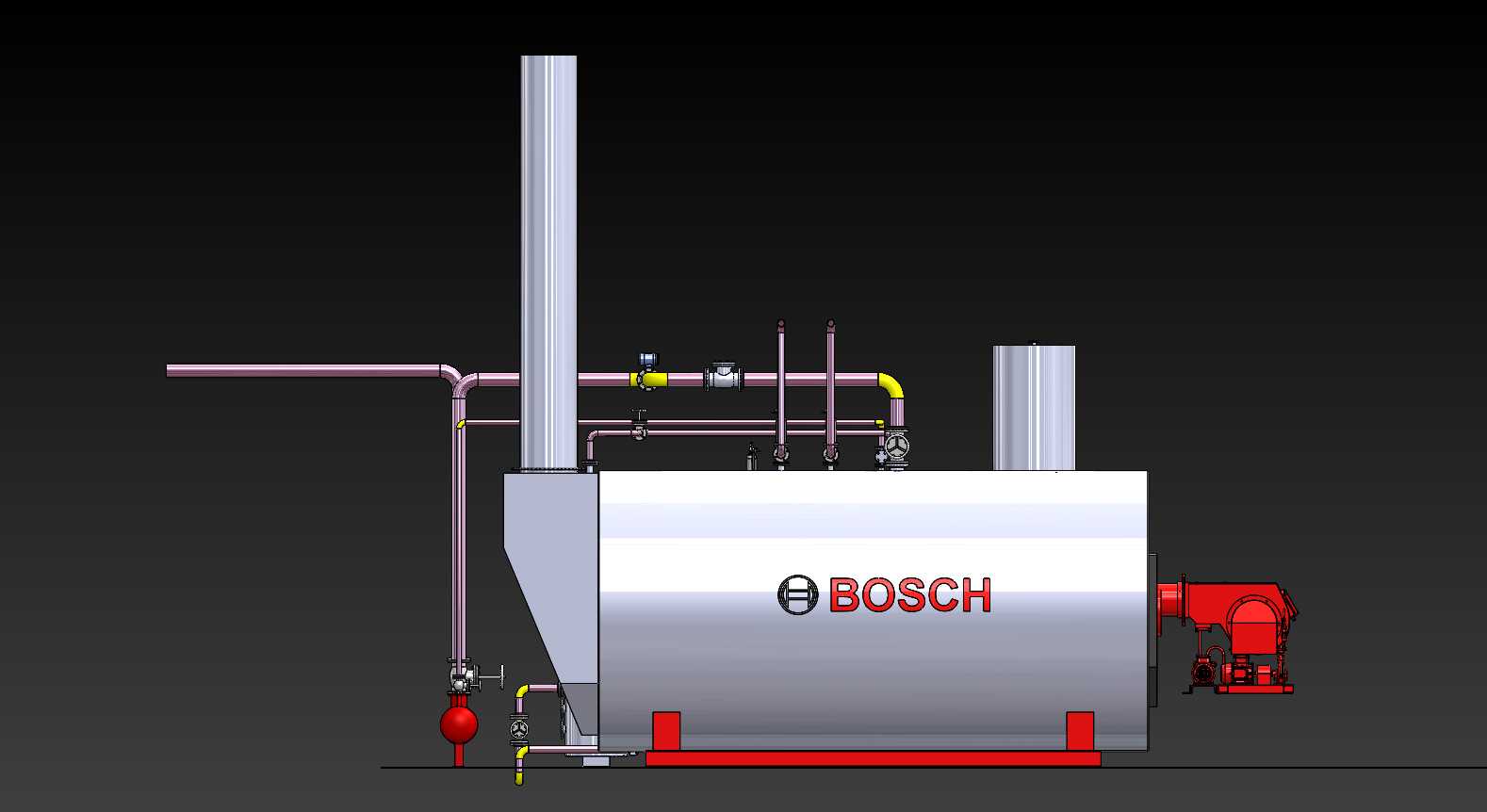

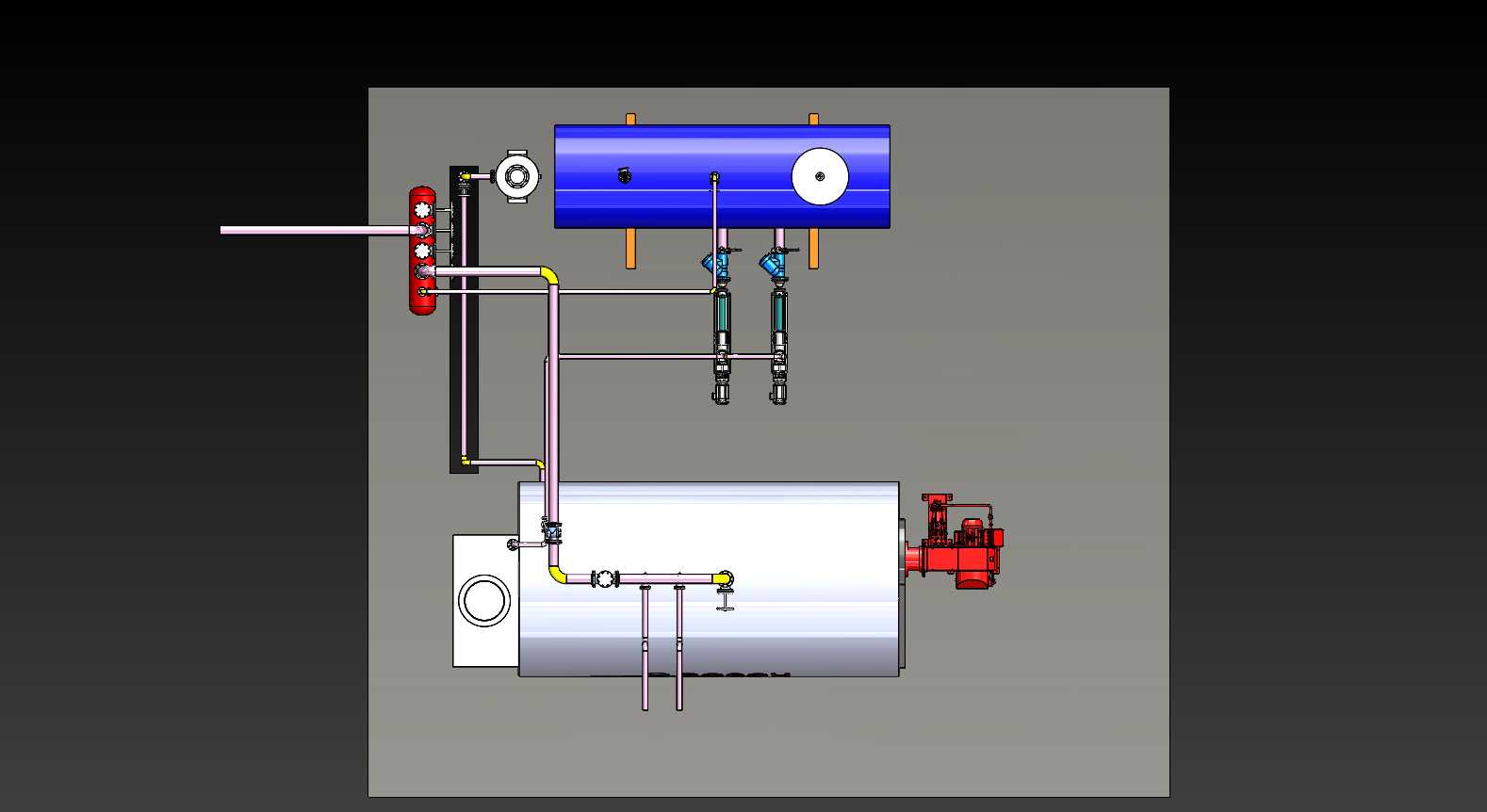

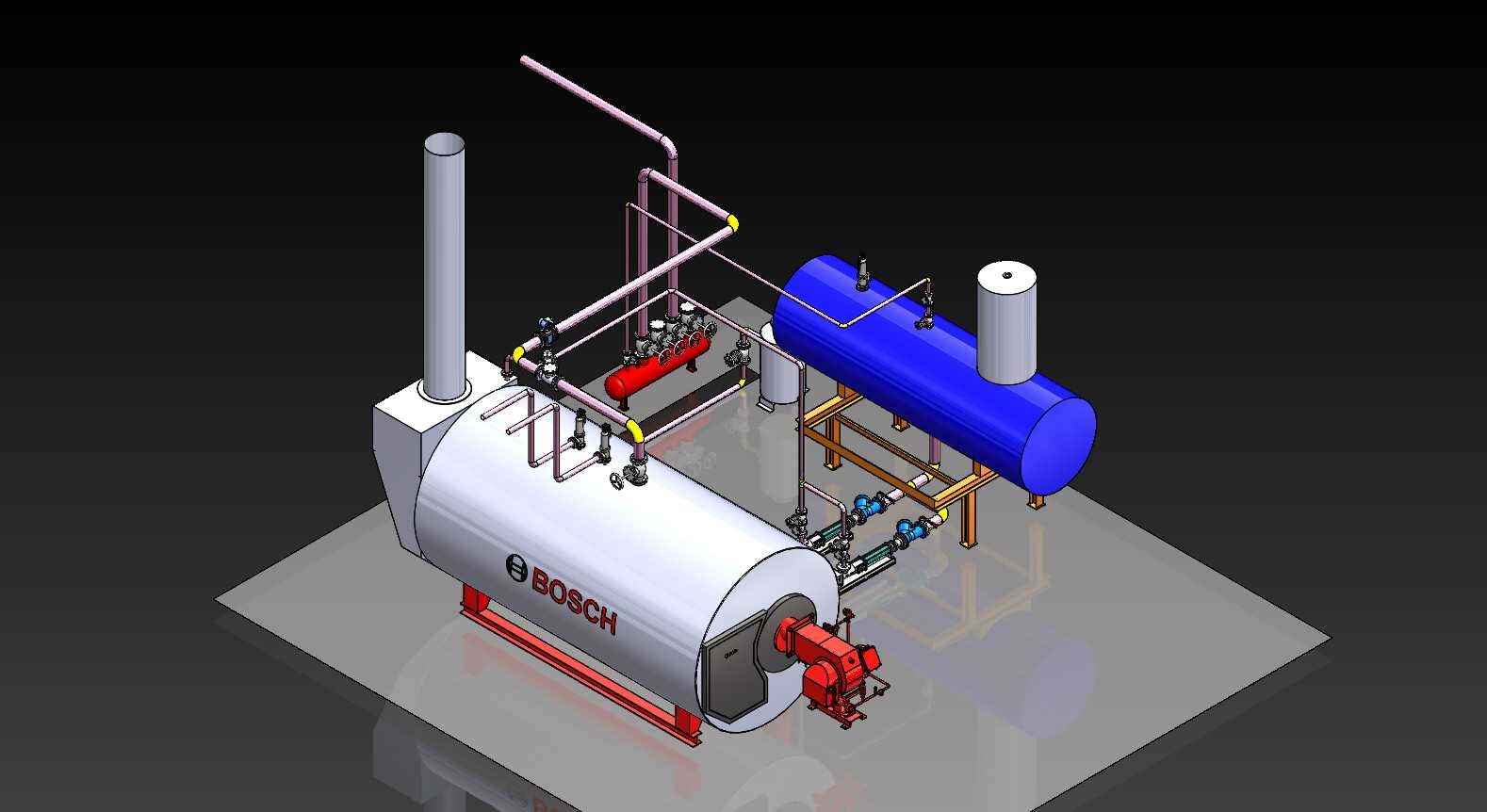

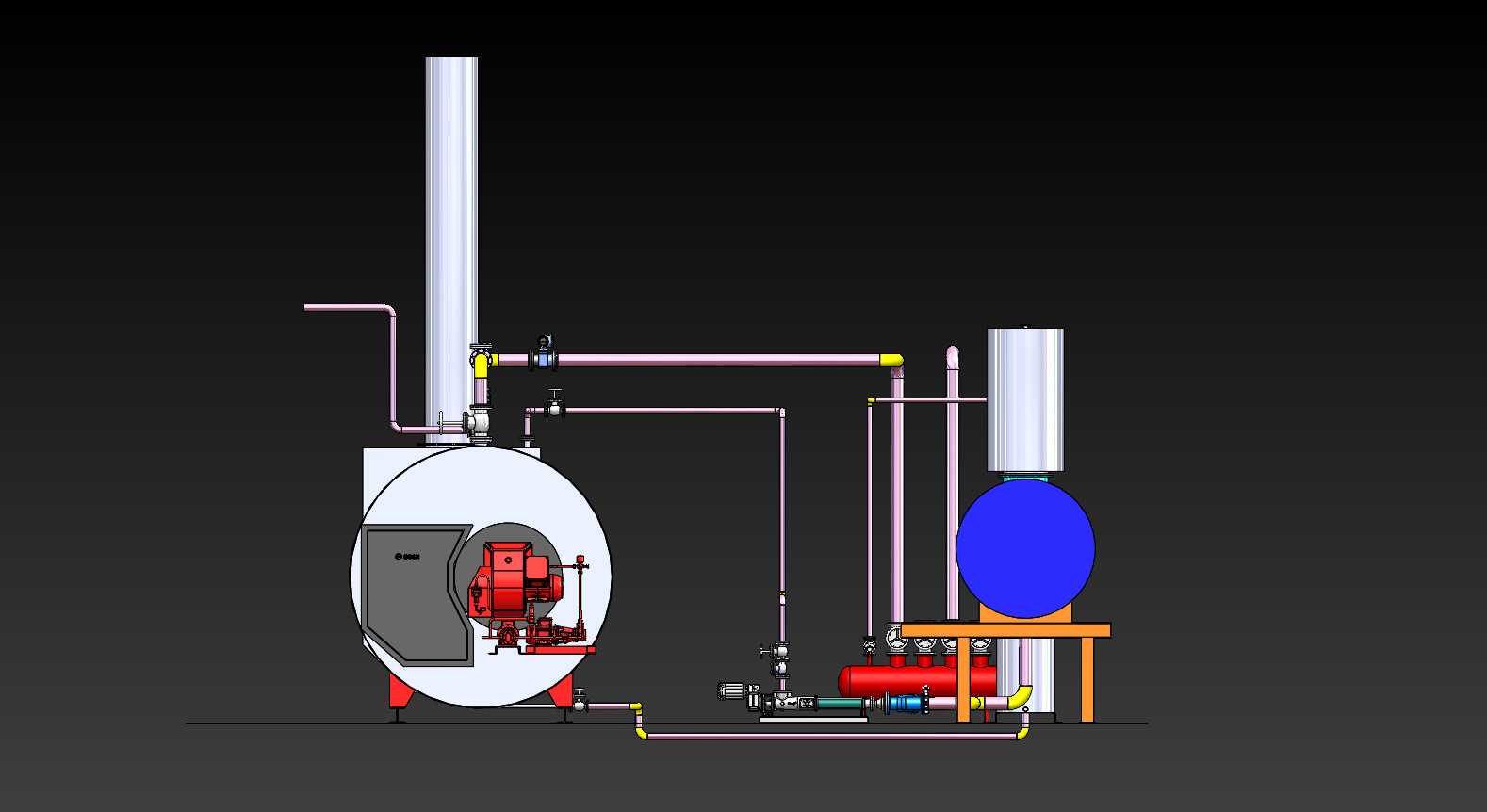

这套带完整管路的锅炉房系统，主要面向工业生产供热、商用建筑集中供暖、生产工艺热水供给等场景，是供热系统核心的动力转换与输配单元，可满足厂区生产恒温供水、楼宇冬季采暖、工艺环节热源供给等多场景的使用需求，承担着将燃料化学能转化为热能并通过介质输送到用热终端的核心作用。整套系统的设计围绕热能高效转换、管路阻力优化、运维操作便捷三个核心方向展开，主体包含卧式承压储热罐体、高位膨胀定压罐体、燃烧单元、管路输配系统、控制阀门组、检测仪表组件几个核心部分。卧式主罐体作为热能交换的核心载体，采用卧式圆柱型结构设计，能够在有限的占地面积下最大化储水容积，降低设备整体的竖向安装高度，适配常规工业厂房的层高限制，罐体端部集成的燃烧单元采用侧装布局，能够让燃料在罐体内充分燃烧换热，减少热量的无效损耗。高位布置的蓝色罐体为膨胀定压罐，布置在整套系统的最高点位，主要用于容纳供热管路内水体受热膨胀产生的多余容积，同时稳定整个管路系统的运行压力，避免系统压力波动造成的管路渗漏、设备损坏问题。整套管路系统采用分层布局设计，主供水、回水管路采用大管径管材降低介质输送阻力，支路管路根据不同功能匹配对应管径，管路上配置的截止阀、调节阀可实现不同回路的通断控制与流量调节，配套的仪表组件可实时监测管路内的压力、温度参数，方便运维人员实时掌握系统运行状态。在安装边界设计上，整套系统预留了足够的操作检修空间，罐体与管路的连接位置均预留了法兰对接接口，可直接对接外部的供热主管道，设备底部的支撑结构做了荷载强化设计，可适配常规工业混凝土地面的安装要求，无需额外做复杂的基础改造。管路走向充分考虑了介质流向的顺畅性，减少不必要的弯头与变径，降低输送过程中的热量损失与动力消耗，阀门与仪表的布置位置均设置在人员站立可操作的高度区间，日常巡检、操作、检修无需借助额外的登高设备，大幅降低后期运维的难度与成本。
