集装箱集成式制氮供气系统结构设计

　　这套集成在标准40英尺集装箱内的制氮供气装备，核心面向野外油气开采、长输管线吹扫、偏远厂区临时供气、化工装置检修置换这类没有固定制氮站、又需要大流量高纯度氮气持续供给的作业场景，整套设备在出厂前就完成全部管路连接、电气布线与单机调试，运抵现场后只需要接入电源与气源接口就能直接投用，省去了现场零散设备吊装、配管、接线的大量工期，也规避了现场安装过程中出现的管路错接、密封失效这类常见问题。

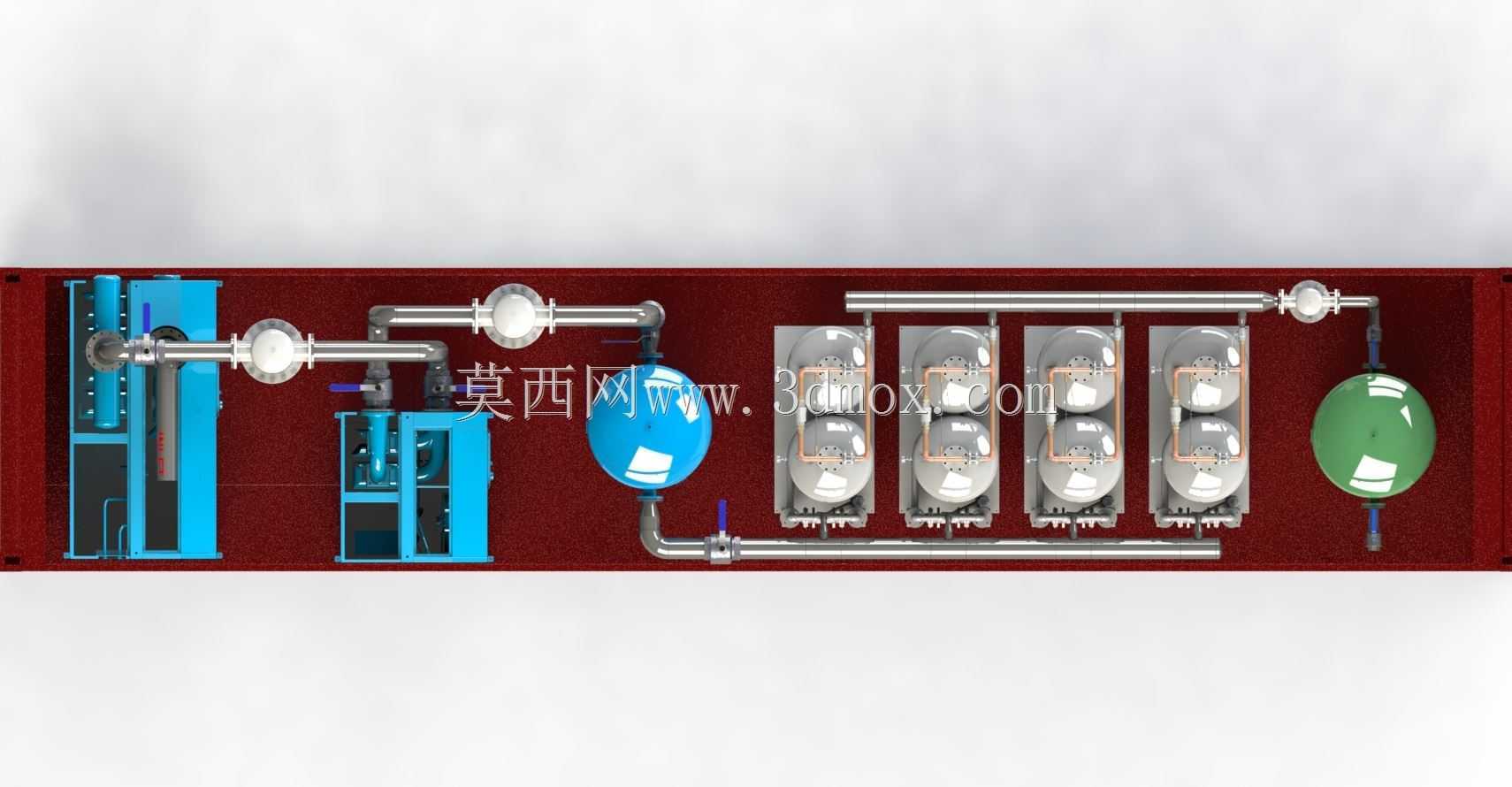

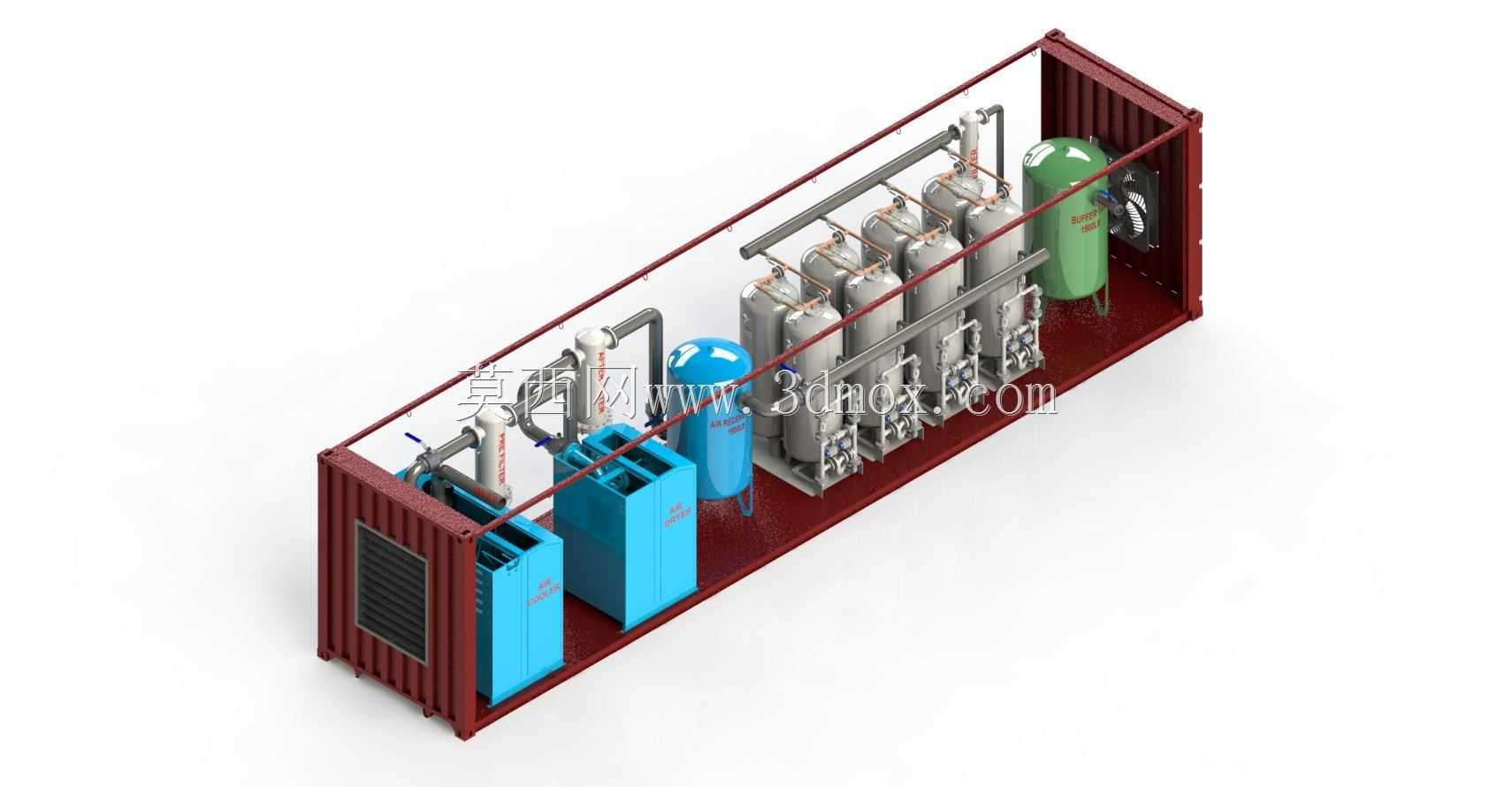

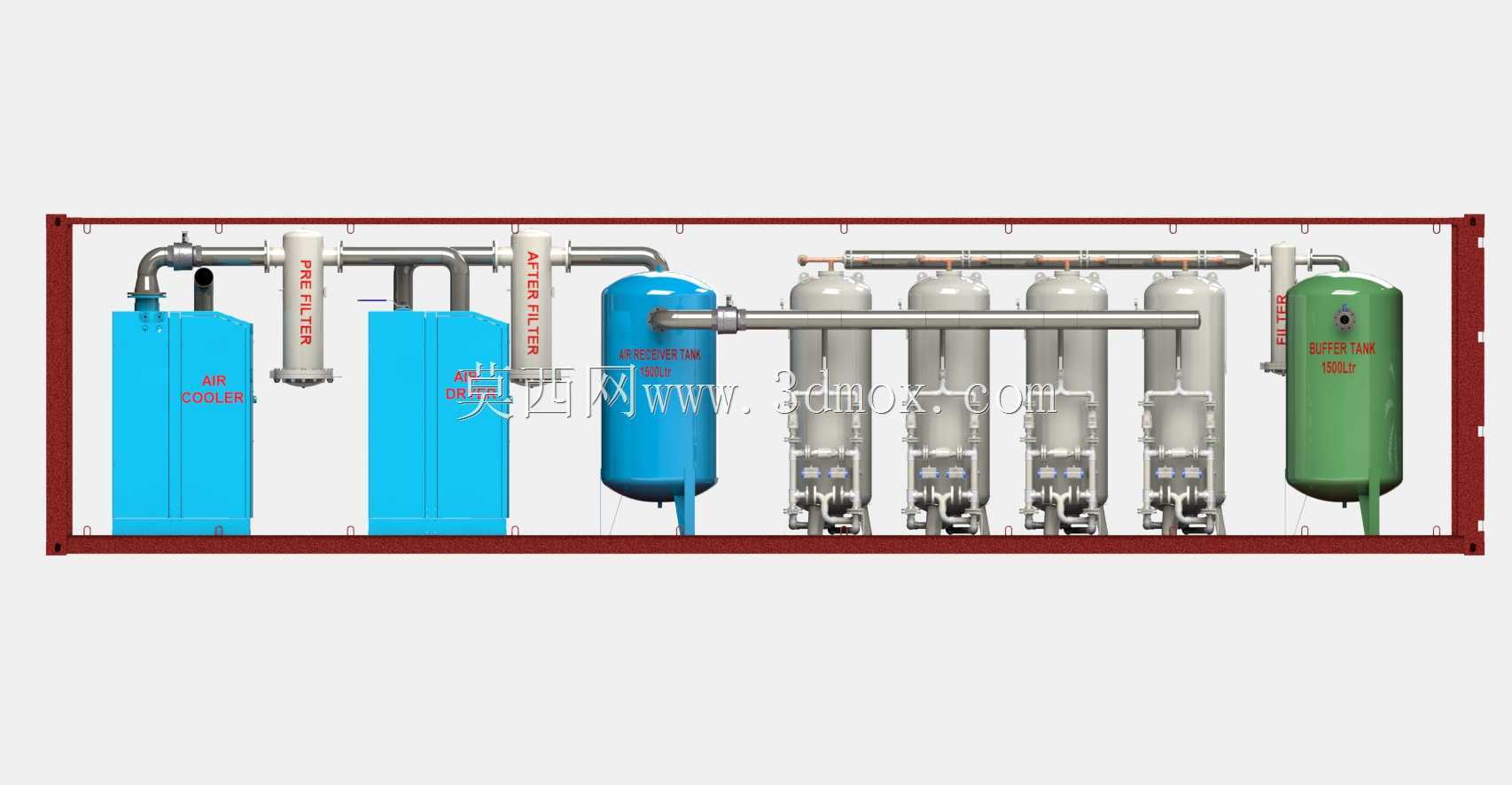

　　从整体布局来看，设计阶段完全贴合标准海运集装箱的内部安装边界，所有核心部件都沿着集装箱长度方向排布，预留出宽度不小于800mm的贯通式巡检通道，操作人员可以从集装箱一端的检修门进入，直达每一个核心部件的操作面，日常巡检时不需要翻越设备或者拆卸护板就能查看仪表读数、操作阀门手柄。靠近集装箱端门的位置布置了两级空气预处理单元，前端的空气过滤组件先去除压缩空气中夹带的液态水、大颗粒粉尘与油雾，后续的冷干与精密过滤模块进一步将压缩空气的压力露点处理到符合制氮主机的进气要求，避免油分、水分进入分子筛吸附塔造成吸附剂中毒失效，大幅延长核心吸附材料的更换周期。

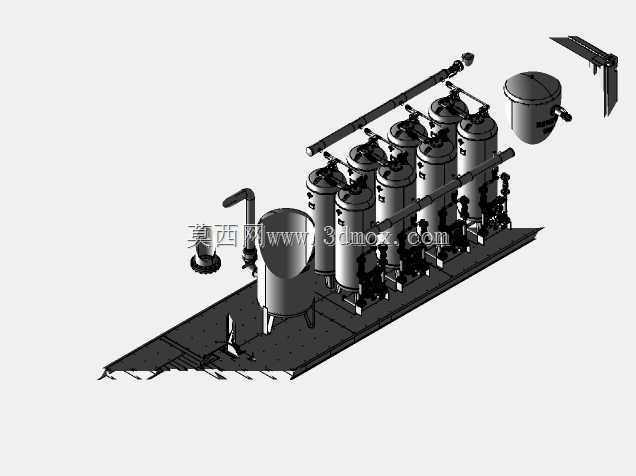

　　制氮主机的多组吸附塔采用成排对称布置的结构，塔体之间的管路全部采用硬管焊接搭配法兰连接的形式，每一组塔体的进出口都设置了独立的切断阀与取样口，单塔出现故障需要检修时，可以单独切断对应塔体的气路，不需要整套系统停机，最大程度降低设备故障对现场供气连续性的影响。吸附塔组旁设置了独立的氮气缓冲罐，罐体做了落地式固定支座，直接与集装箱底部的预埋承重梁焊接固定，缓冲罐的容积匹配整套系统的峰值用气波动，能够在后端用气量突然变化时稳定输出压力，避免压力波动对后端用气设备造成冲击。

　　整套系统的电气控制箱布置在集装箱侧壁靠近检修门的位置，箱体防护等级满足户外露天放置的要求，所有控制线缆都沿着集装箱侧壁的专用线槽排布，与工艺管路之间留出足够的安全间距，避免管路表面的低温或者振动影响线缆使用寿命。集装箱顶部预留了强制排风装置的安装位，设备运行过程中箱内积聚的热量可以通过排风装置及时排出，避免夏季高温环境下箱内温度过高导致电气元件、气动元件出现性能衰减。集装箱两端都设置了可开启的通风百叶，配合顶部排风形成贯通式的散热风道，不需要额外加装工业空调就能满足设备的运行环境温度要求，进一步降低整套设备的制造成本与运行能耗。

　　在安装边界的设计上，所有突出于设备主体的部件都没有超出集装箱的内轮廓尺寸，设备吊装运输过程中不需要额外拆卸任何部件，完全符合标准集装箱的公路、海运运输尺寸要求，整套设备的重心经过核算落在集装箱底部的中心区域，吊装运输过程中不会出现偏载倾斜的问题。所有管路的支撑都采用弹性减震支座，吸附塔切换过程中产生的气流脉动不会直接传递到集装箱箱体上，避免长期运行过程中出现管路焊缝开裂、紧固件松动的问题。每一组压力容器的固定支座都设置了长圆孔结构，设备运行过程中出现的温度形变可以通过长圆孔自由释放，不会在焊缝位置积累额外的结构应力。

　　从功能配置来看，这套系统集成了氮气纯度在线检测、压力自动调节、故障自动报警的功能，当输出氮气纯度低于设定值时，系统会自动切换到排空状态，不合格的氮气不会输送到后端用气端，直到纯度恢复到设定范围才会自动打开供气阀门。系统的运行参数可以根据现场实际用气需求灵活调整，既可以满足长时间连续大流量供气的需求，也可以适配间歇性用气的作业场景，空载运行时会自动降低能耗，减少不必要的电力消耗。
