带水平坡度卧式承压储运罐体结构

　　在化工、油气储运、轻工流体处理等领域，卧式带坡度压力容器是应用极广的静设备品类，区别于常规水平卧式罐体，这类带安装坡度的结构核心作用是满足罐内介质的自流排净需求，避免残液滞留带来的介质变质、腐蚀罐壁、检修清理难度大等问题，尤其适合处理含少量固体杂质、易凝结、需要定期排空置换的流体介质。

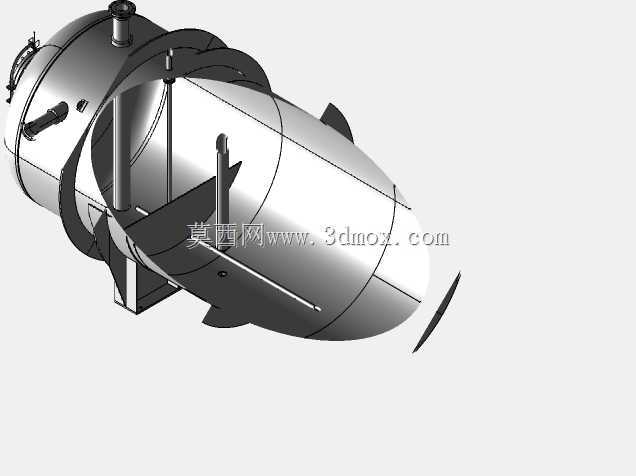

　　本次呈现的罐体结构直径为2.7m，筒体总长度8.2m，整体采用三鞍座支撑结构，相比常规双鞍座设计，三个支撑点能够更好分散长筒体的自重载荷与内部承压带来的弯矩，尤其适合大直径长筒体的工况，避免筒体中部因挠度超标出现局部应力集中，支撑鞍座采用红色标识的焊接式支座，支座底部预留安装螺栓孔位，可直接与混凝土基础或者钢制框架平台连接，安装时需按照坡度要求调整两端支座的高度差，保证罐体轴线的倾斜度符合工艺设计要求，确保罐内介质可以顺着坡度流向端部的排出口。

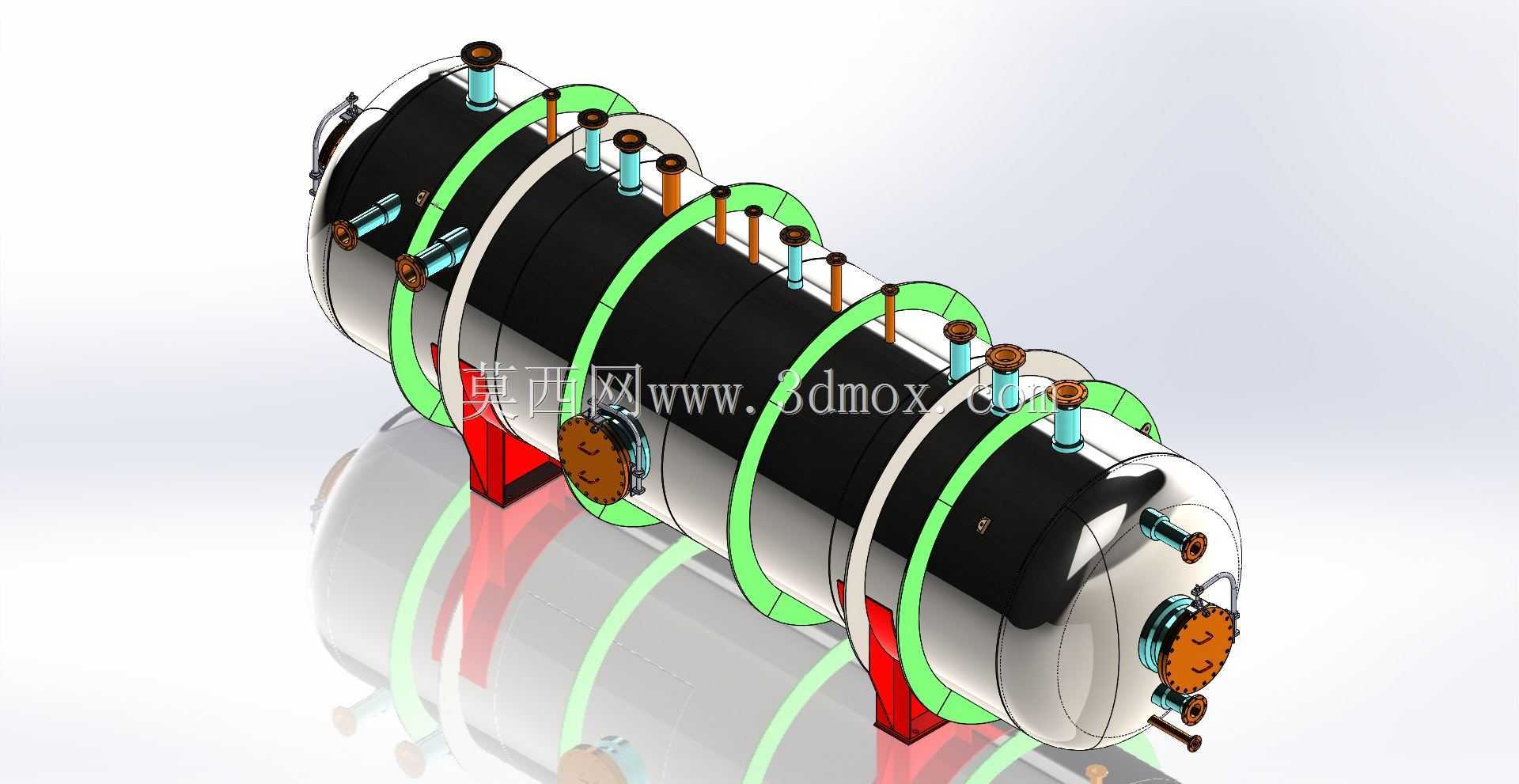

　　筒体外部设置多道绿色的加强圈结构，这类加强圈沿筒体周向布置，作用是提升筒体的抗外压失稳能力，当罐体需要进行负压抽真空作业、或者外部存在风压、地震载荷等工况时，加强圈能够有效降低筒体的计算壁厚，在保证结构强度的前提下减少材料消耗，降低设备整体重量。筒体上根据工艺需求布置了多组不同规格的接管，包括顶部的进气/进液口、安全阀接口、压力表接口、人孔结构，以及端部和底部的出料口、排污口、液位计接口，所有接管的方位和伸出长度都按照实际安装空间做了避让设计，避免外接管道时出现干涉，端部采用标准椭圆形封头，封头处设置了可快开的人孔结构，方便检修人员进入罐体内部进行检查、清理和维护作业，人孔上配套了紧固螺栓和密封结构，保证承压状态下的密封性能。

　　从设计思路来看，这类带坡度的卧式压力容器首先需要结合工艺要求确定坡度值，通常根据介质的黏度、含固量选择千分之几到百分之几的坡度范围，建模过程中需要先确定罐体的安装基准，以坡度后的轴线作为筒体建模的基准线，依次完成筒体、封头、接管、加强圈、鞍座的结构搭建，同时需要考虑各个部件的焊接坡口、安装间隙等细节，保证模型能够直接用于后续的工程图导出、有限元应力分析或者生产制造参考。在安装边界方面，该罐体的鞍座间距经过载荷计算优化，两端鞍座距离封头切线的距离符合压力容器设计标准的要求，既不会因为距离封头过远导致端部弯矩过大，也不会因为距离过近影响封头处的管道安装操作，所有外接接管的法兰端面都预留了足够的管道安装操作空间，顶部接管的高度满足阀门安装和操作的空间需求，底部排污口距离基础面的高度足够安装排污阀门和收集管道。

　　在实际应用场景中，这类罐体可以作为化工生产中的中间缓冲罐、油气集输环节的三相分离器、水处理领域的沉降罐、食品行业的物料暂存罐使用，带坡度的设计能够让罐内的积液、杂质自然汇集到低端排污口，无需额外设置罐内吹扫或者刮料装置就能实现较好的排净效果，减少日常维护的工作量。结构设计上充分考虑了承压工况的强度要求，筒体和封头的壁厚匹配设计压力需求，接管处都做了补强处理，避免开孔处的应力集中，加强圈的间距和截面尺寸经过稳定性校核，保证在负压或者外载作用下筒体不会出现失稳变形，鞍座处设置了垫板结构，避免鞍座与筒体焊接处的局部应力过大，同时垫板的弧度与筒体外径完全贴合，保证焊接质量。

　　对于三维建模从业者而言，这类模型的搭建需要注意几个核心要点：一是坡度基准的准确设定，所有部件的定位都要基于倾斜后的罐体轴线，避免出现接管垂直于水平面而非垂直于筒体轴线的错误；二是加强圈与筒体的贴合处理，保证加强圈的内径与筒体外径完全匹配，不存在装配间隙；三是鞍座的定位与高度差计算，准确体现坡度带来的支座高度差异，还原真实的安装状态；四是各个接管的方位角与伸出长度的准确性，符合工艺布置的常规要求，避免出现接管之间的干涉问题。这类设备在工厂预制完成后运输到现场安装，安装过程中需要通过水平仪校准罐体的坡度，保证实际安装坡度与设计值一致，否则会影响介质的自流排净效果，甚至导致罐内出现残液滞留的死区，影响设备的正常使用。
