工业级双换热机组成套结构设计

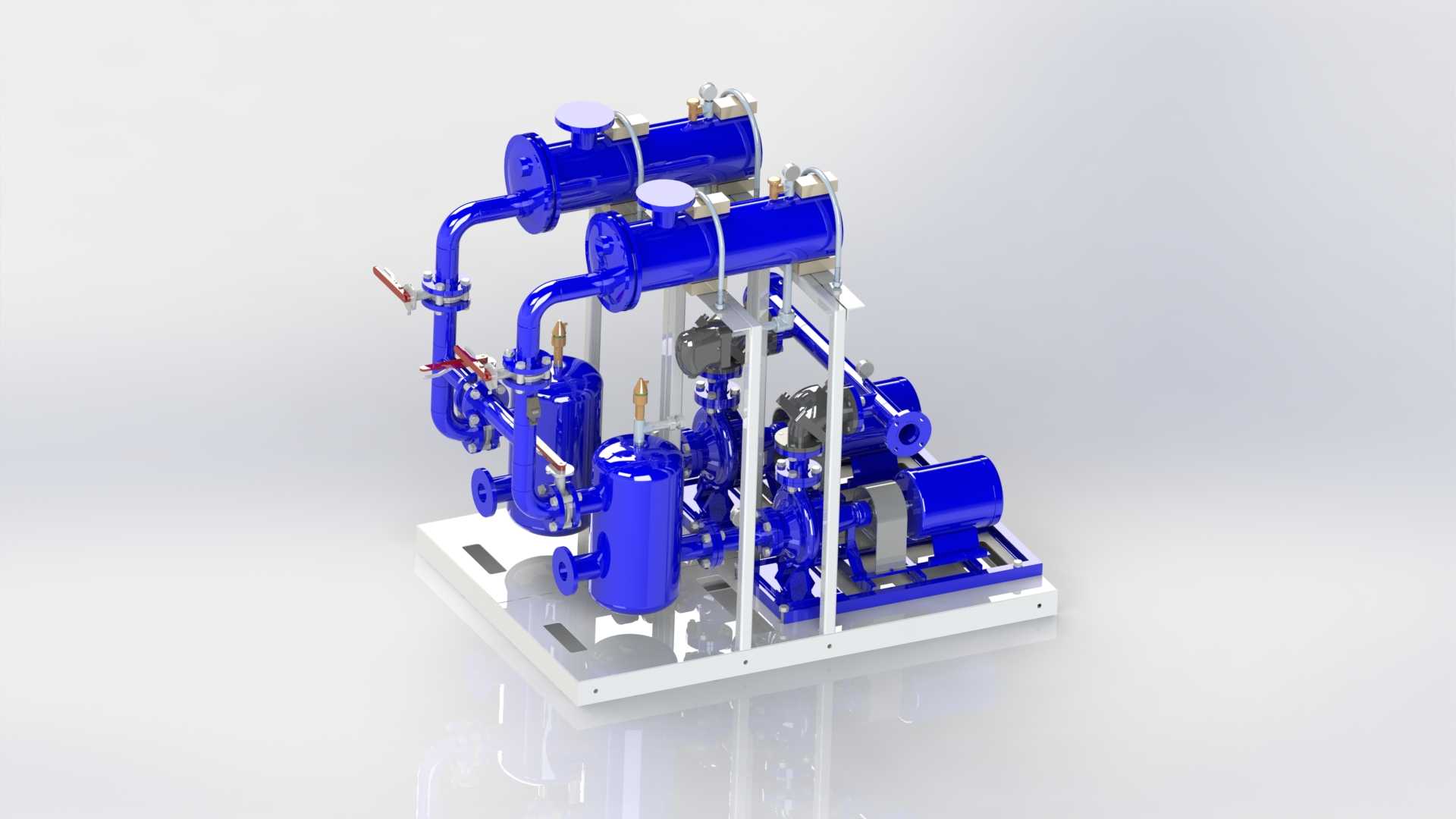

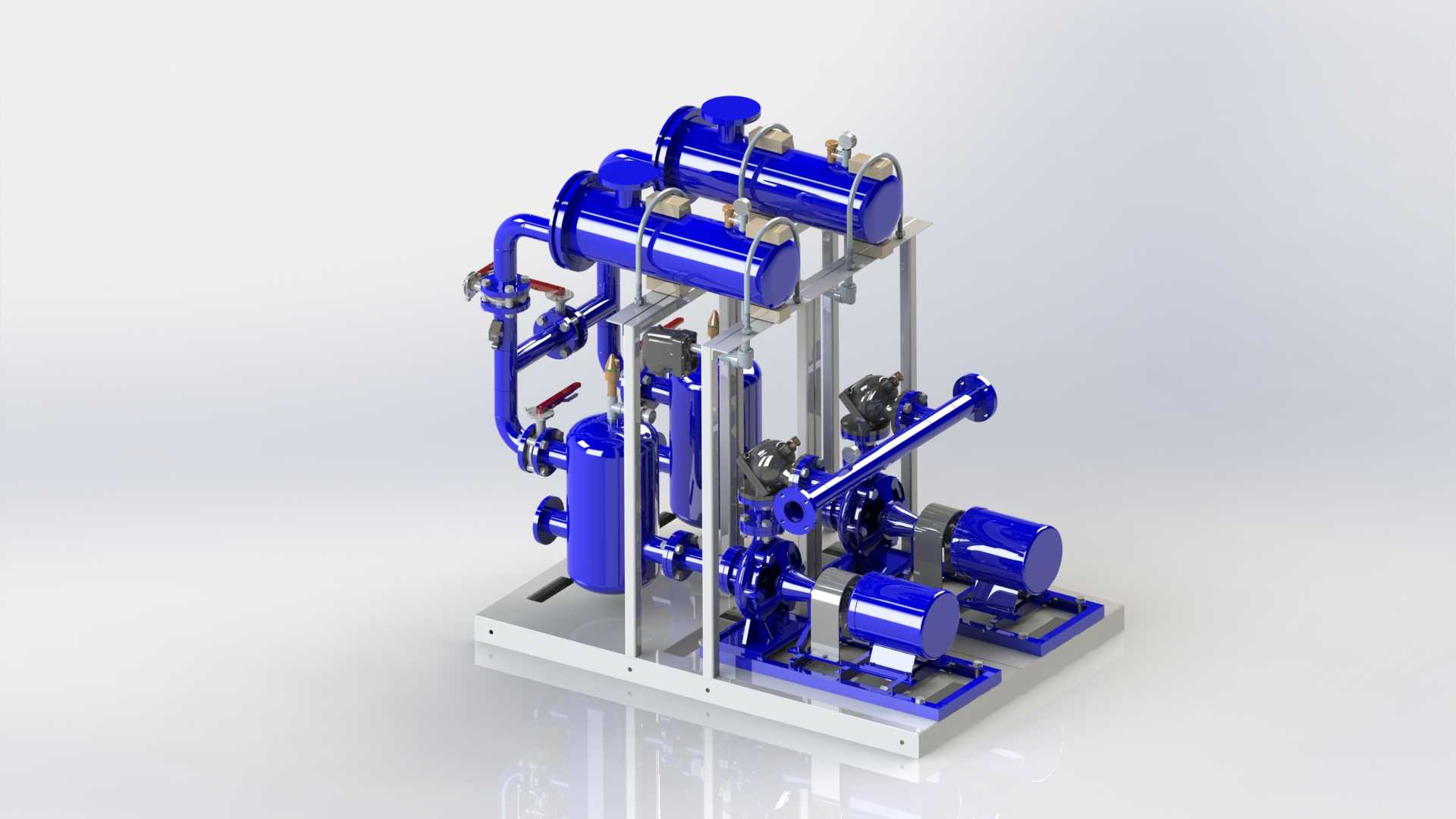

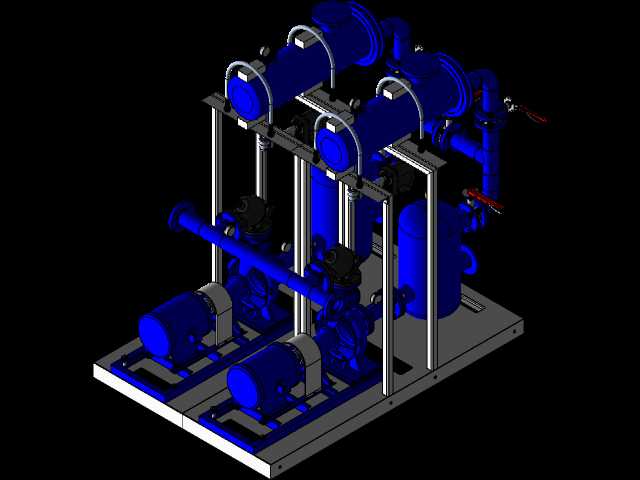

这套双热交换器成套设备主要面向集中供热、工业制程余热回收、商用中央空调水系统等场景部署，可同时完成两路不同工况流体的热量传递作业，适配冷热介质温差较大、需独立管控换热回路的生产与供能场景，比如化工制程中不同温区的工艺水循环、区域供暖中一次网与二次网的分级换热、食品加工环节的物料恒温换热等场景，能在单套集成设备内实现双回路独立换热，减少分散设备的管路冗余与占地空间。设备整体采用撬装集成式设计思路，将两台卧式管壳式换热罐体、配套离心输送泵组、控制阀门、管路支架、过滤组件全部整合在统一的金属底座上，出厂前完成核心管路的预组装与定位，现场仅需对接进出介质主管道与动力电源即可投入使用，大幅降低现场安装的施工周期与管路对接误差。从功能特性来看，双罐体并行布局的结构可实现两种不同参数换热需求的同步运行，也可在单路维护时通过阀门切换实现单回路应急运行，避免单台换热器故障导致整条产线或供暖回路中断；配套的泵组采用对称式布局，分别对应两个换热回路的介质增压输送，管路上配置的手动截止阀、排污阀可实现日常运维中的介质截断、杂质排污操作，罐体顶部的排气组件可快速排出管路与罐体内部积存的空气，避免气阻影响换热效率与介质输送稳定性。设计过程中充分考虑了安装边界与运维空间，整体底座采用标准化型钢焊接成型，底部预留地脚螺栓安装孔位，可直接固定在混凝土设备基础上，设备四周预留不小于八百毫米的操作空间即可满足日常阀门操作、滤芯更换、罐体检修的需求；管路走向采用分层排布设计，上层为换热罐体主安装层，中层为阀门与支管排布层，下层为泵组与主管道对接层，不同层级的管路通过管卡固定在立式支架上，既避免管路运行振动产生的位移与异响，也让整体结构排布规整，方便运维人员快速识别对应回路的管路与组件。罐体与泵组的连接位置采用软连接过渡，可抵消设备运行过程中产生的振动传递，降低管路连接处的渗漏风险，整体结构的受力点全部集中在底部底座与立式支撑框架上，无需额外搭建外部支撑结构，适配大多数工业厂房、换热站的安装承重要求。
