空调翅片式制冷换热组件结构设计

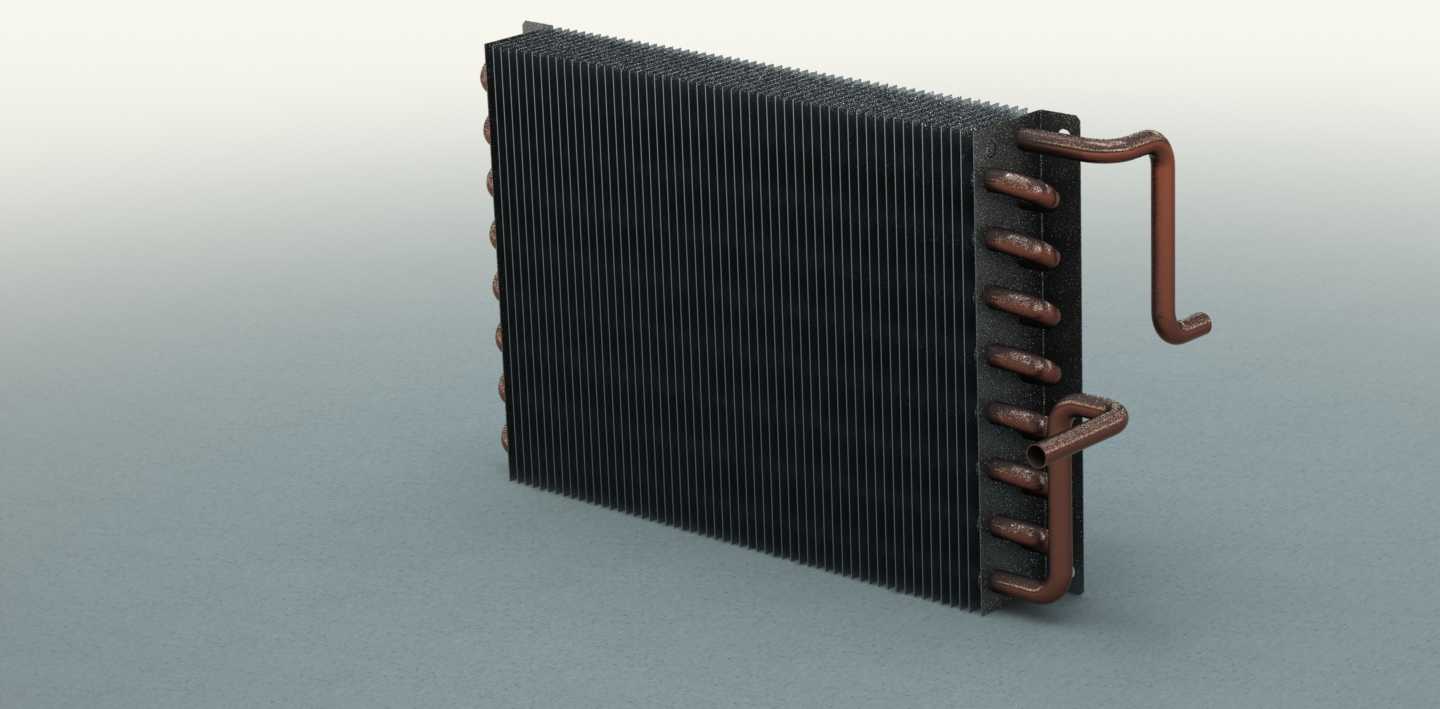

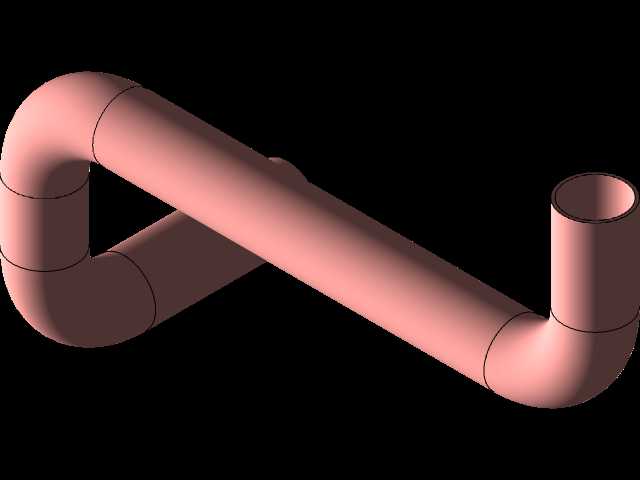

这款换热组件是分体式空调、商用中央空调室内外机核心的热量传递部件，主要应用于家用壁挂/柜式空调、多联机室外冷凝段、单元式空调机组的蒸发与冷凝换热环节，也可适配小型冷库制冷机组、恒温恒湿试验设备的温控换热单元，承担制冷循环里冷媒与空气之间的热量传递功能，是决定空调制冷制热效率、能耗水平的核心功能部件。产品采用翅片+铜管的经典换热结构设计，主体换热区由密集排布的铝制平直翅片堆叠构成，翅片表面做了亲水涂层处理，可降低冷凝水在翅片表面的附着张力，避免制冷工况下翅片间形成水桥堵塞风路，有效提升换热时的空气流通效率，同时减少凝露带来的风阻损耗与吹水问题。穿接在翅片内部的紫铜管路采用多回程弯折排布设计，冷媒在管路内沿弯折路径多次往复流动，最大化延长冷媒与翅片的热交换路径，让冷媒在流动过程中充分与翅片传导的热量完成交换，管路弯折处采用小曲率圆弧过渡，既减少冷媒流动的沿程阻力，也避免弯折处出现管径缩径影响冷媒通流能力，进出管路的接口位置做了统一的边侧排布，预留了标准的管路焊接对接余量，方便生产装配时与空调系统的冷媒管路快速对接。设计过程中重点考量了换热效率与安装适配性的平衡，整体芯体采用规整的长方体结构，厚度方向控制在适配常规空调外机壳体的安装尺寸范围内，侧边管路的伸出长度、弯折角度都匹配常规空调外机的管路布局空间，不会出现安装时与壳体、风机组件产生干涉的问题；翅片与铜管之间采用机械胀管工艺实现紧密贴合，消除接触热阻，保证铜管内冷媒的热量可以快速传导到整片翅片表面，再通过流经翅片间隙的空气带走热量。在实际运行中，制冷工况下铜管内的低温低压冷媒吸收流经翅片的空气热量实现蒸发，让吹出的空气降温实现制冷；制热工况下铜管内的高温高压冷媒通过翅片向空气释放热量实现冷凝，让吹出的空气升温实现制热，密集的翅片结构大幅拓展了与空气的接触面积，在有限的安装空间内最大化提升换热功率，同时规整的外形结构可以直接适配现有空调产品的安装位，不需要额外调整机组的壳体与风机布局，可直接替换同规格的传统换热组件，也可作为全新空调产品开发的换热模块直接套用，有效缩短产品开发周期。
