改进型冲斗式水轮机涡轮结构设计

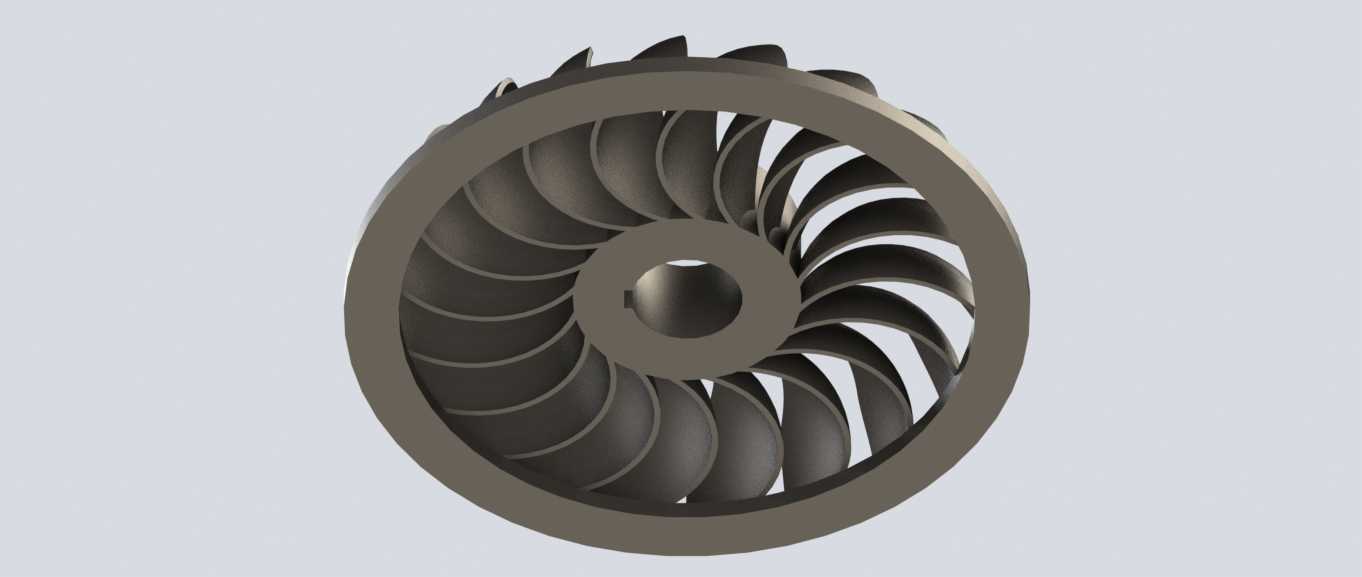

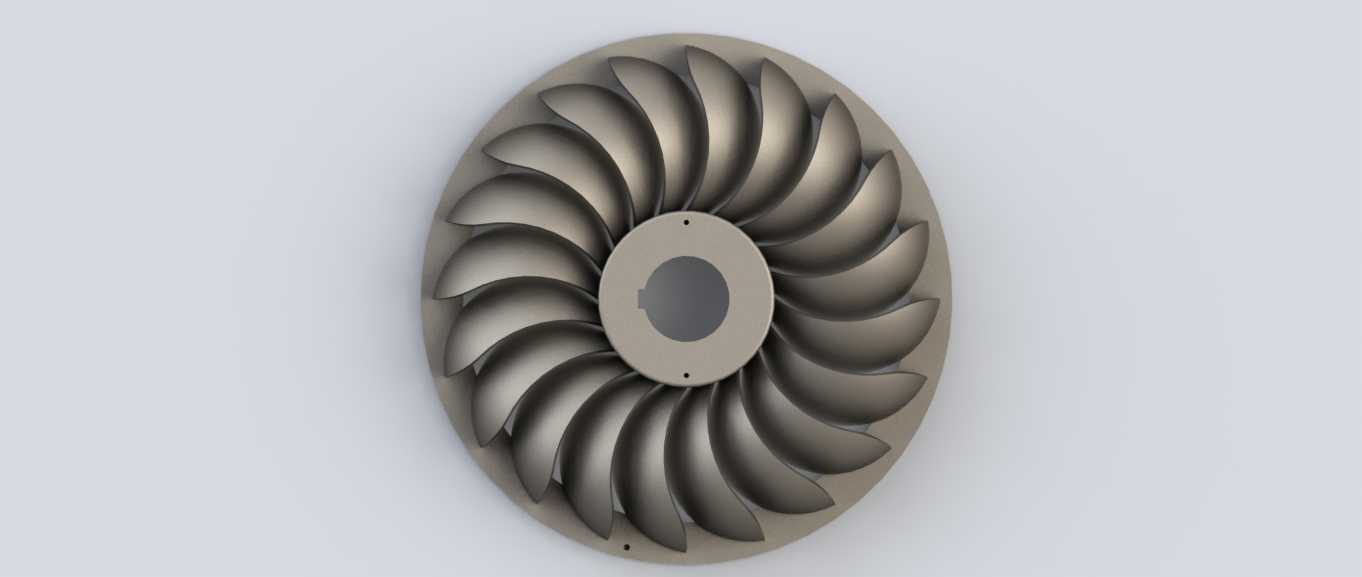

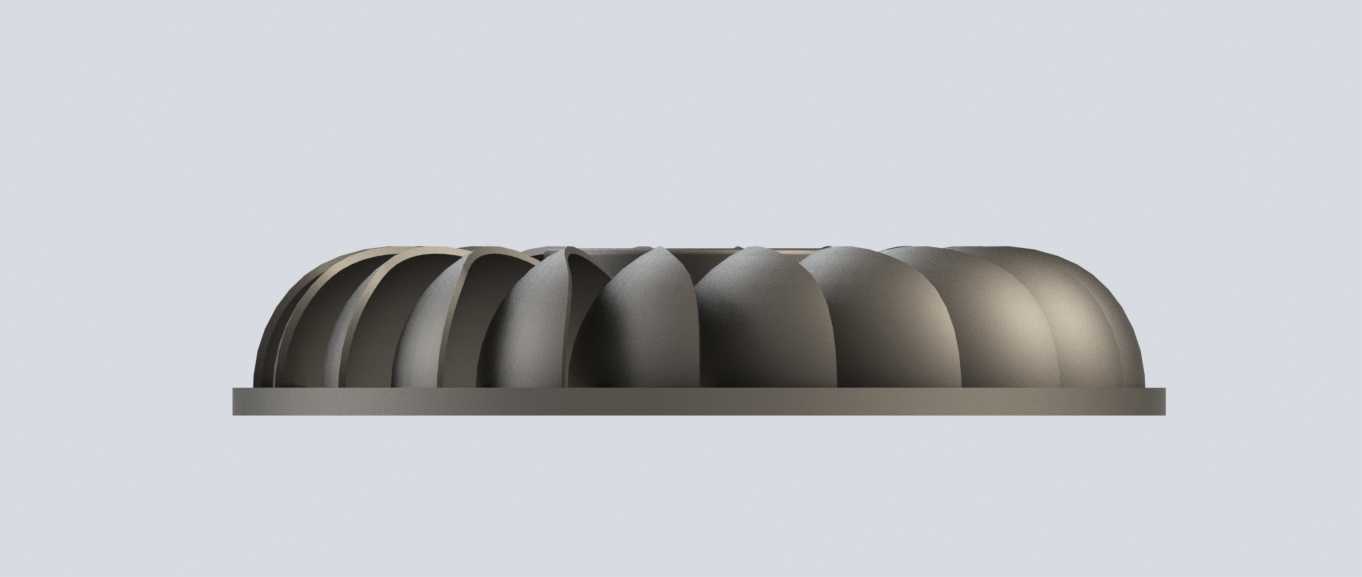

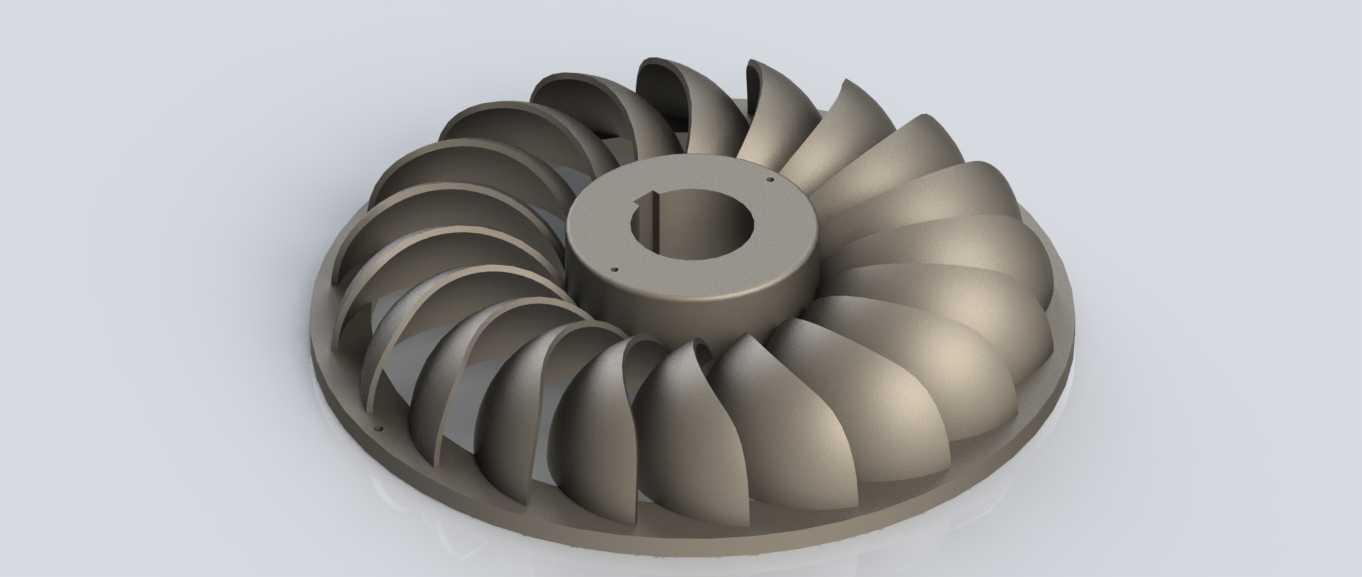

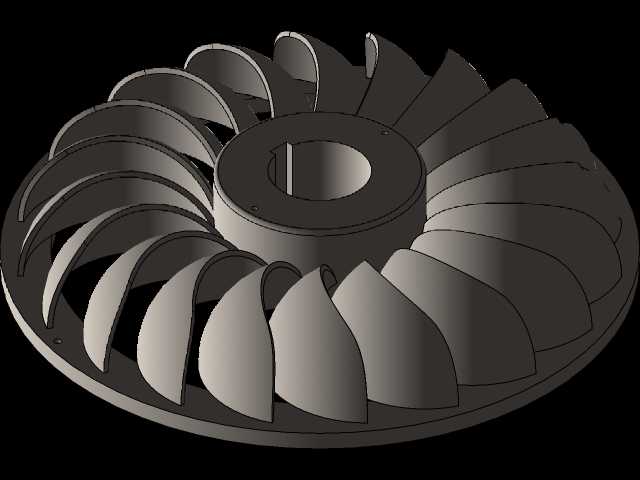

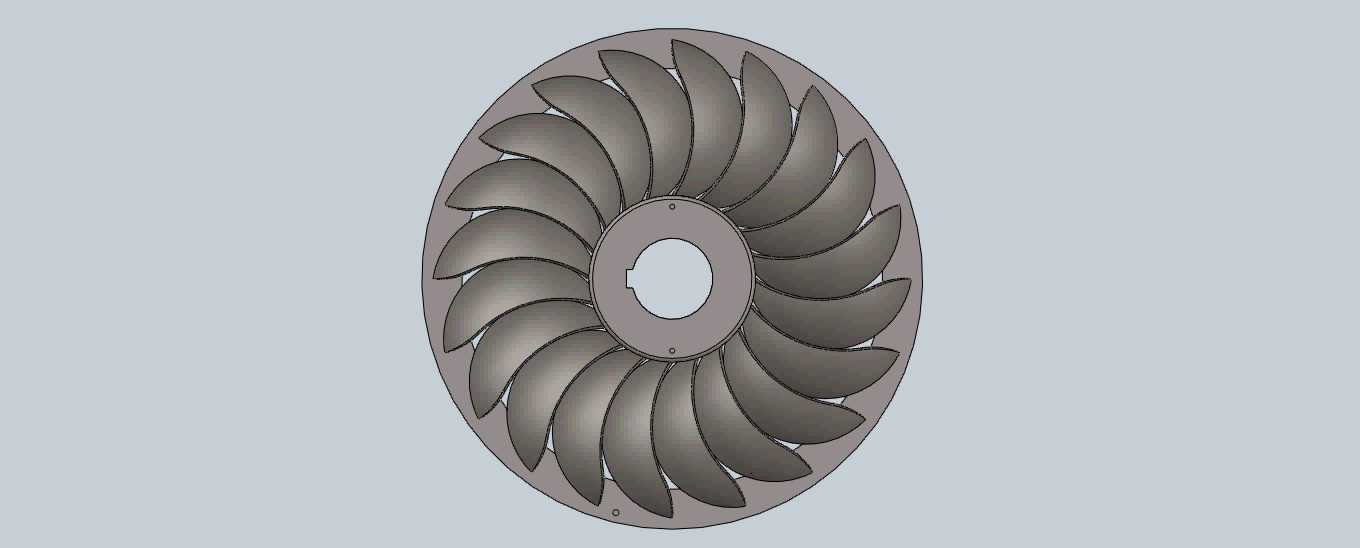

该涡轮属于冲斗式水轮机的核心做功转轮，主要应用在中小型水力发电站、高水头小流量的山区引水式电站、微型独立水电供电站点等场景，是将水流的动能转化为旋转机械能的核心部件，承担着承接高压水流冲击、带动主轴旋转驱动发电机发电的核心功能。相较于传统标准冲斗式水轮机转轮，该款改进型结构在斗叶的曲面弧度、进水边切入角度、斗叶出水边的导流形态上做了针对性优化，能够在相同水头与流量工况下，减少水流在斗叶表面的脱流、涡流损耗，提升水流能量的转化效率，相比传统斗式水轮机的能量利用率有明显提升，更适配流量波动相对较大的山区径流引水式电站的运行工况。从设计思路来看，该转轮采用整体式轮盘结构，中心设置带键槽的安装通孔，能够通过平键与水轮机主轴实现周向固定，传递旋转扭矩，键槽的尺寸匹配常规中小型水轮机主轴的标准轴径，安装时可直接套入主轴轴端，通过轴端压盖实现轴向锁紧，安装边界适配主流卧式、立式小型水轮机组的安装腔体尺寸，无需对原有机组的主轴、机壳结构做大幅改造即可替换原有转轮。轮盘上均匀排布的斗叶采用流线型曲面设计，每个斗叶的进水侧做了圆滑过渡处理，避免高压水流长期冲击造成的局部气蚀磨损，延长转轮的实际使用寿命；斗叶的出水侧设置了合理的导流倾角，能够让做完功的水流顺畅排出转轮区域，避免尾水回流干扰后续进入斗叶的水流，减少水力损失。轮盘上还预留了小型的工艺定位孔，方便生产加工过程中的装夹定位，也可作为现场安装时的对位标记，提升安装调试的效率。整体结构简洁紧凑，没有冗余的结构设计，既能够满足高水头水流冲击下的结构强度要求，又尽可能控制了转轮自身的重量，降低主轴旋转时的惯量，提升机组对负载变化的响应速度，适合在水头范围100米至300米、流量相对稳定的小型水电场景中使用，也可作为老旧水轮机组增效改造的替换部件，帮助电站提升发电效率，降低单位发电量的水耗。
