立式红色支腿承压储液罐体结构设计

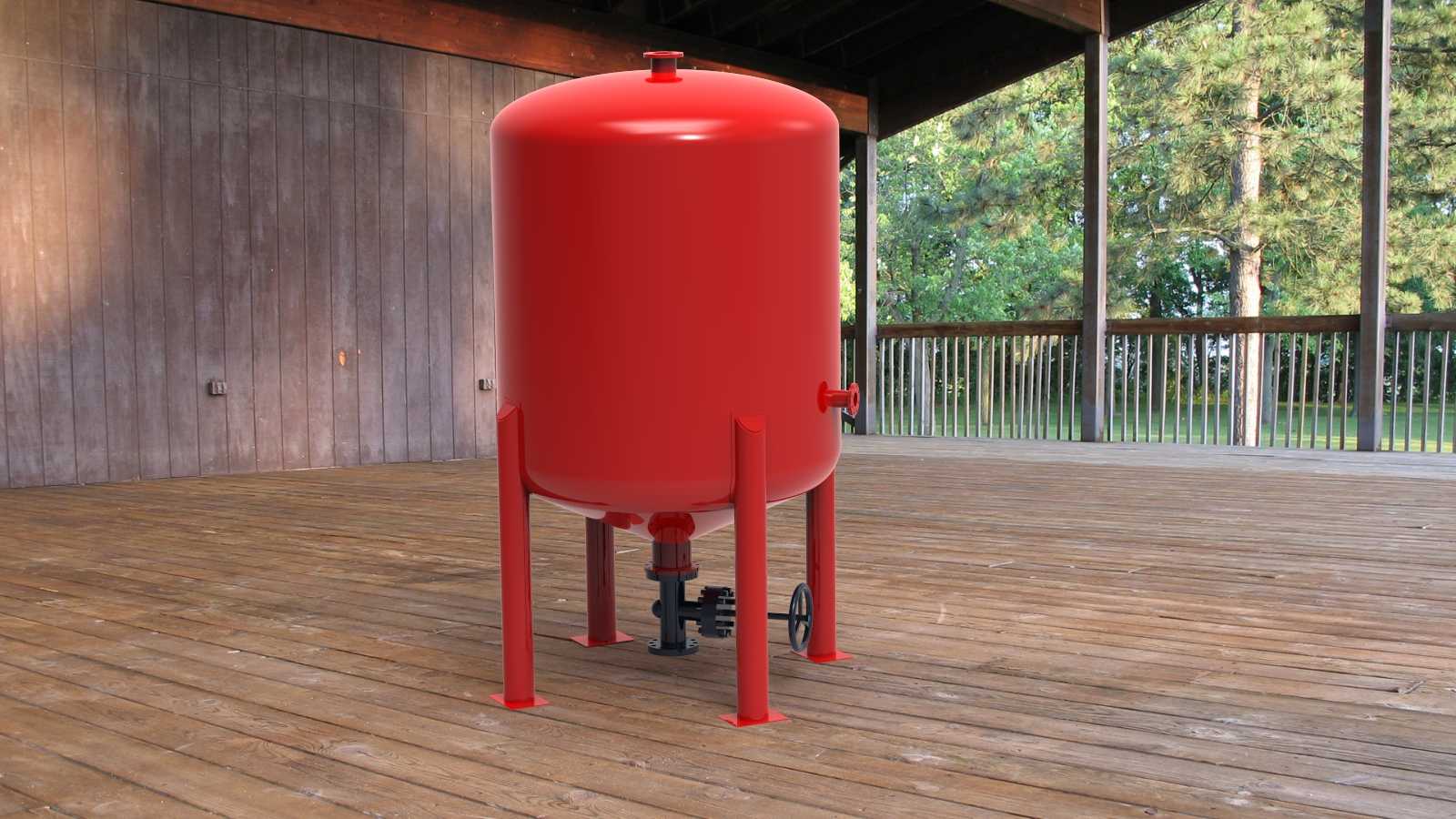

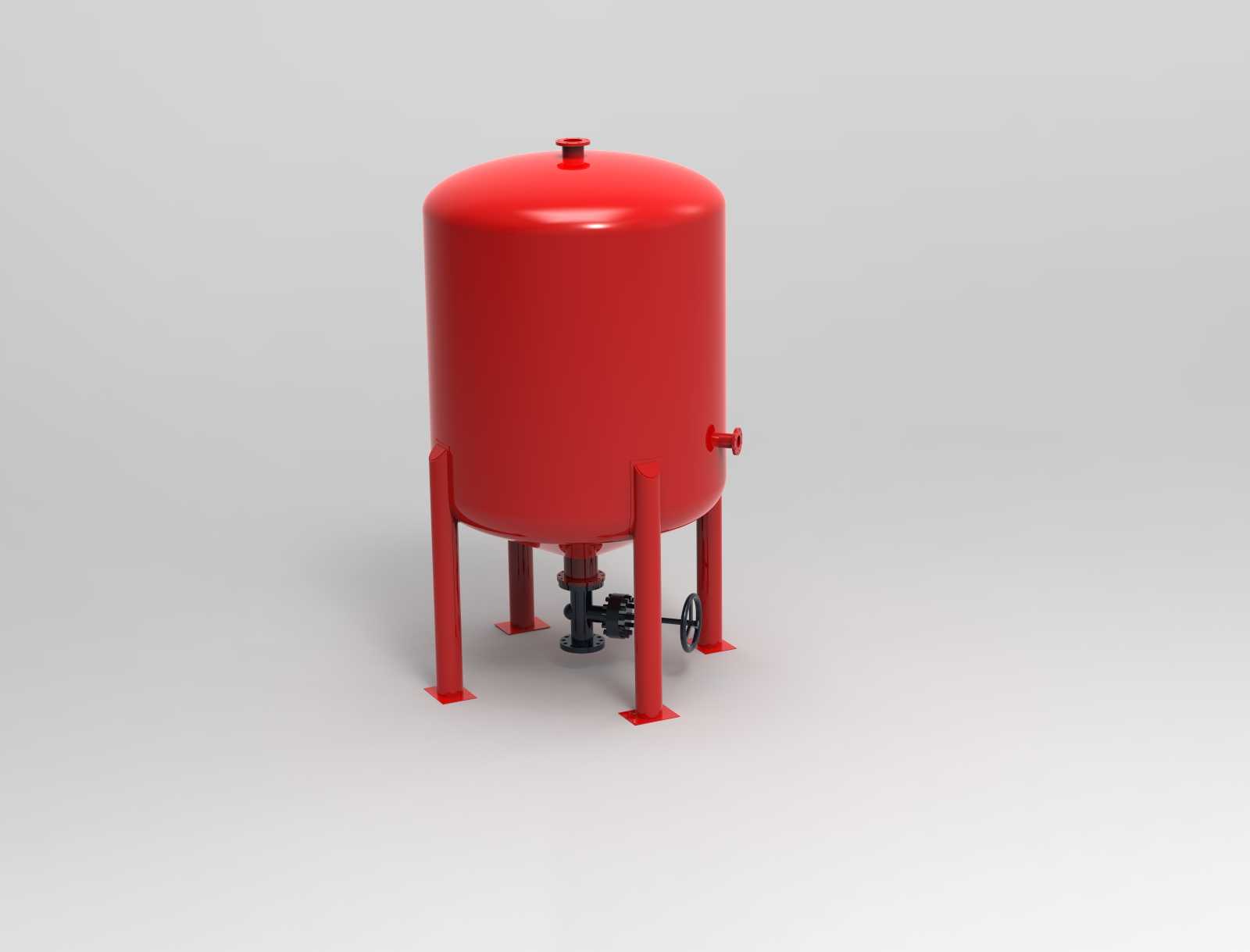

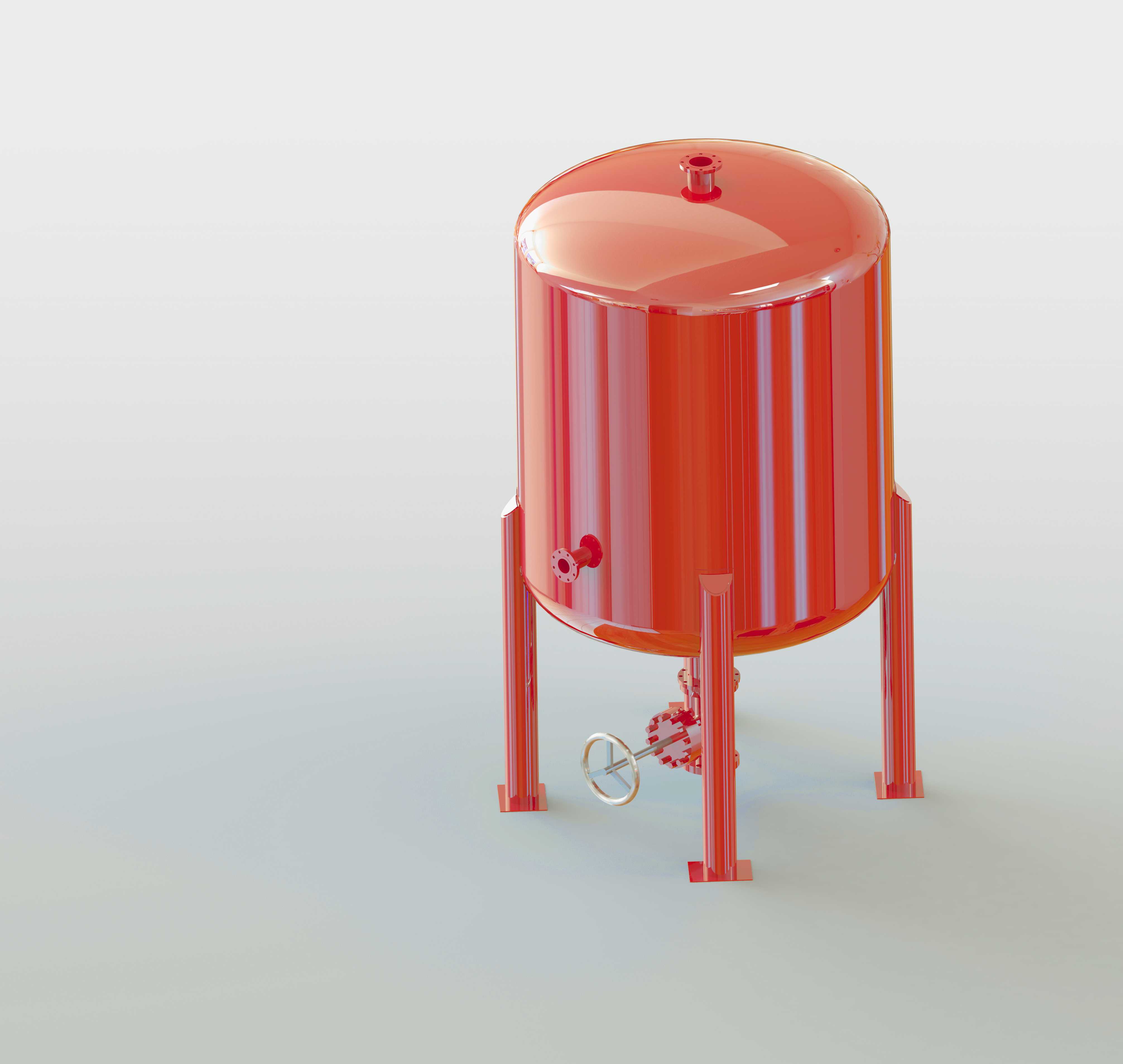

这款立式承压储液罐体，主要应用于民用供水系统稳压、小型工业循环流体储压、消防系统稳压缓冲等场景，是流体输送系统中平衡管路压力波动、储存带压介质的核心配套部件，能够在系统用水量骤变时释放储存的压力介质，避免管路压力骤升骤降损坏水泵、阀门等前端部件，同时可在短时间断供时提供持续的介质输出，保障系统运行稳定性。从实际用途来看，该罐体可适配清水、低腐蚀性工业流体等介质的承压储存，底部配置的带手轮控制阀可实现罐体排污、介质泄放的手动操作，顶部的接口用于接入压力管路与压力检测元件，侧部的接口可用于介质进出或者液位检测元件的安装，整体结构完全围绕承压储液的核心功能展开设计。在功能特性上，罐体主体采用圆柱形筒体搭配标准椭圆形封头的结构，这种结构能够让承压状态下的筒体应力分布更均匀，避免应力集中带来的结构失效风险，四条均匀分布的立式支腿直接与地面基础接触，将罐体满载时的重量均匀传递到安装基础上，支腿与筒体的连接位置做了局部加强处理，避免满载时支腿连接处出现应力变形。底部的阀组集成了排污通路与手动启闭结构，手轮的操作高度符合人体工程学设计，操作人员站在地面即可完成阀门启闭操作，无需额外登高作业。设计思路上，这款罐体优先考虑了承压工况下的结构可靠性，筒体壁厚按照常规低压储液工况的安全余量做了匹配，所有外接接口的位置都避开了筒体应力集中的区域，支腿的高度预留了底部阀组的安装与操作空间，同时兼顾了罐体安装时的地面找平需求，支腿底部的安装板可通过膨胀螺栓直接固定在混凝土基础上，无需额外搭建支撑框架。从外形尺寸与安装边界来看，罐体整体为竖直立式结构，占地面积较小，适合安装在空间紧凑的设备机房、户外设备平台等区域，四条支腿的外轮廓构成了安装时的最大占地边界，顶部接口与侧部接口的伸出长度较短，不会额外占用过多横向安装空间，底部阀组的最低点距离地面预留了足够的操作空间，方便后续的维护检修与排污操作，整体安装边界清晰，在前期布局设计时可快速完成安装位置的空间预留，无需为设备预留过多冗余操作空间。
