分体式工业电动机爆炸展示结构设计

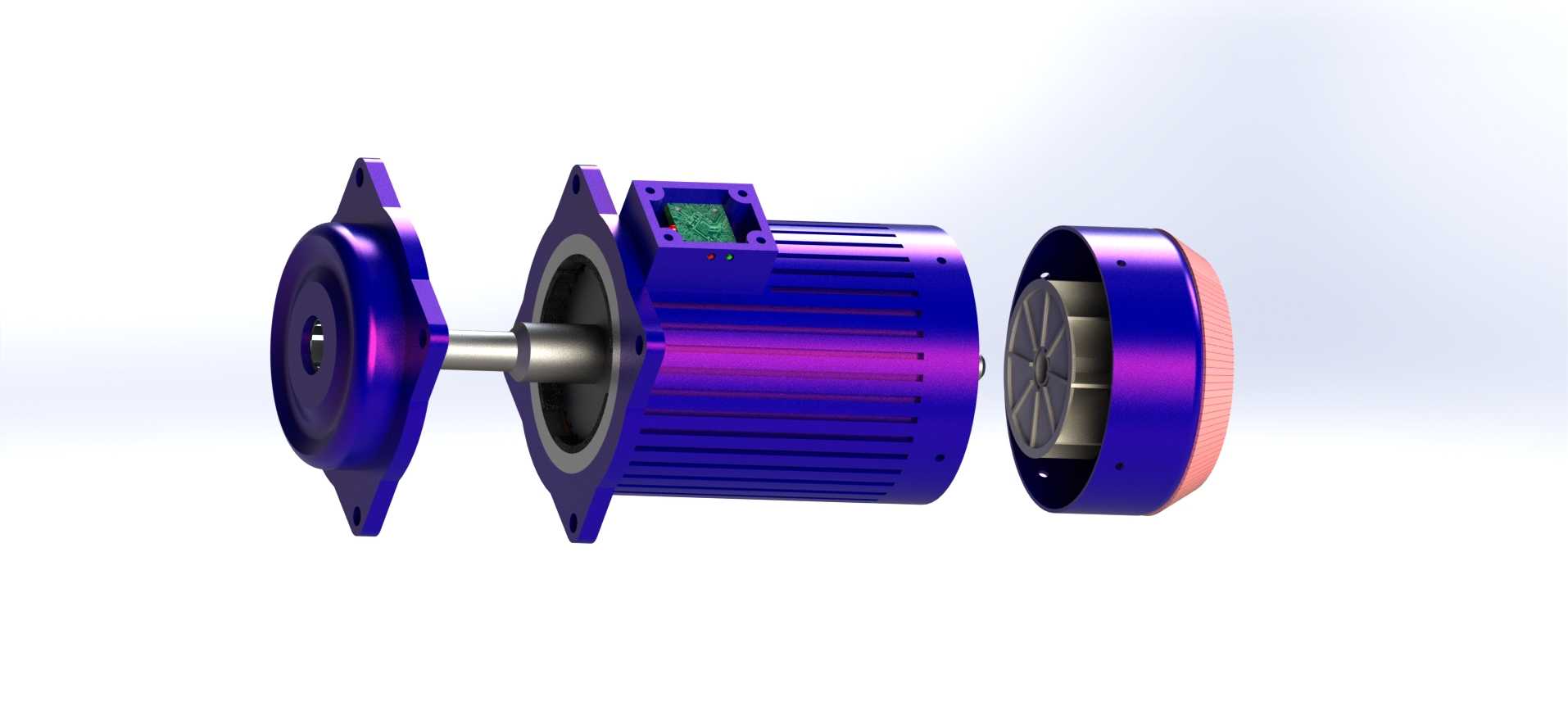

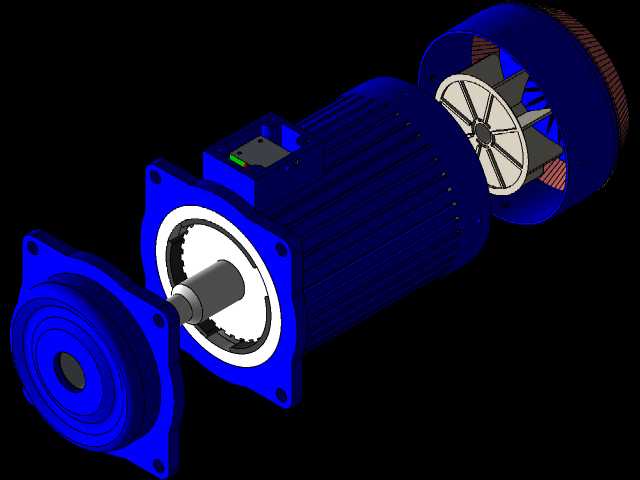

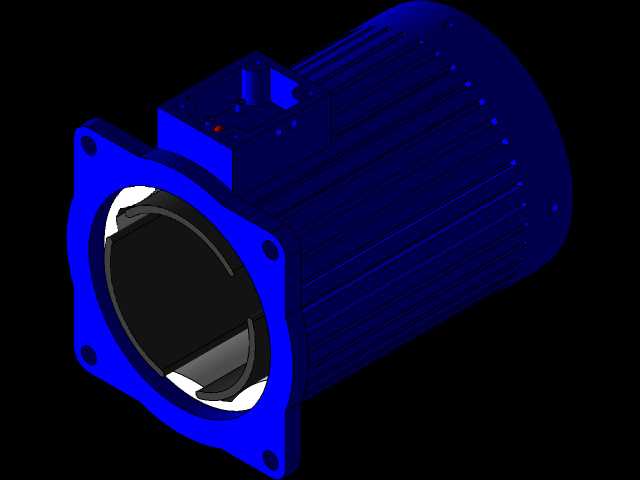

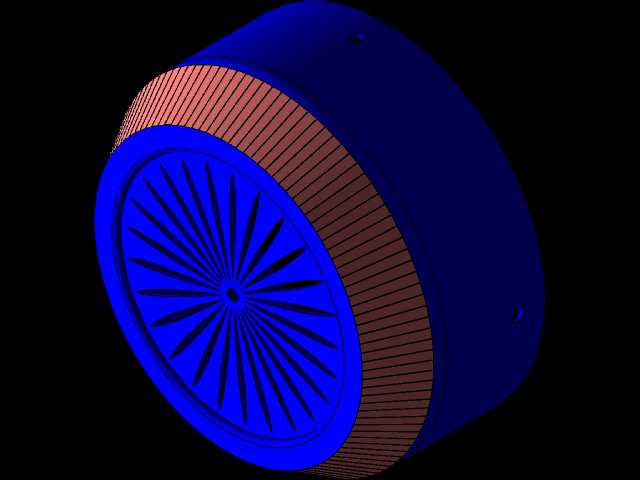

这款分体式工业电动机的三维结构设计，面向中小功率工业传动场景打造，可广泛适配轻工生产线输送辊道、小型机床主轴驱动、农用机械辅助动力单元、商用通风设备动力源等多类应用场景，作为整套设备的动力输出核心，承担着将电能转化为旋转机械能、为终端执行部件提供稳定扭矩输出的核心作用。从结构设计逻辑来看，模型采用爆炸视角呈现各组件的装配关系，能够清晰展现电机从端盖固定结构、定子总成、转子组件到后端散热端盖的完整装配层级，设计过程中充分考虑了工业场景下的安装维护便利性：前端盖采用带安装法兰的支脚一体化结构，预留的安装孔位可适配卧式水平安装与法兰垂直安装两种主流安装方式，安装支脚的定位尺寸严格遵循通用中小功率电机的安装边界规范，可直接替换同功率等级的常规工业电机，无需对配套设备的安装基座做额外改造。定子组件作为电机的电磁核心部分，外壳设计有轴向排布的散热筋结构，能够在电机运行过程中通过空气对流快速带走绕组产生的热量，避免长时间高负载运行下的温升超标问题；转子组件采用转轴与铁芯一体化装配设计，转轴的输出端与轴承位的同轴度公差在设计阶段做了严格约束，能够有效降低电机运行过程中的径向跳动，减少运转噪音与轴承磨损。后端盖集成了散热风叶的安装腔体，配套的风罩结构能够引导冷却气流沿外壳散热筋轴向流动，形成完整的散热风道；接线盒设置在机壳顶部的居中位置，预留的接线空间可方便现场施工时的线缆接入与接线端子固定，同时接线盒的密封结构可适配多尘、轻度潮湿的工业车间环境。整体外形尺寸在满足内部电磁组件排布、散热结构空间需求的前提下做了紧凑化处理，机壳外径、轴伸长度、安装孔距等边界尺寸均匹配通用工业电机的配套标准，既能够保证电机的额定功率输出与运行稳定性，也能最大化降低设备配套时的空间占用，适配各类安装空间受限的设备集成场景。
