弗朗西斯卡普兰水轮机导叶调节机构

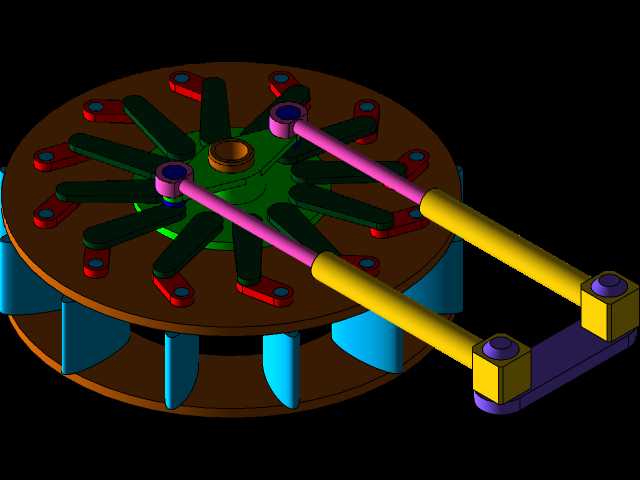

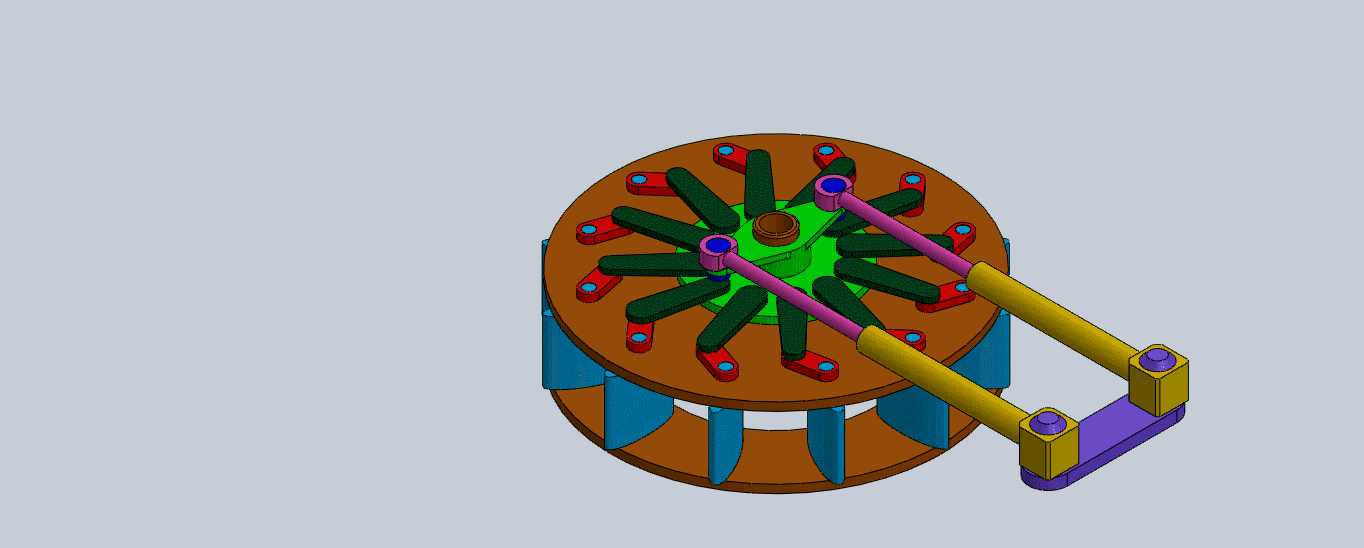

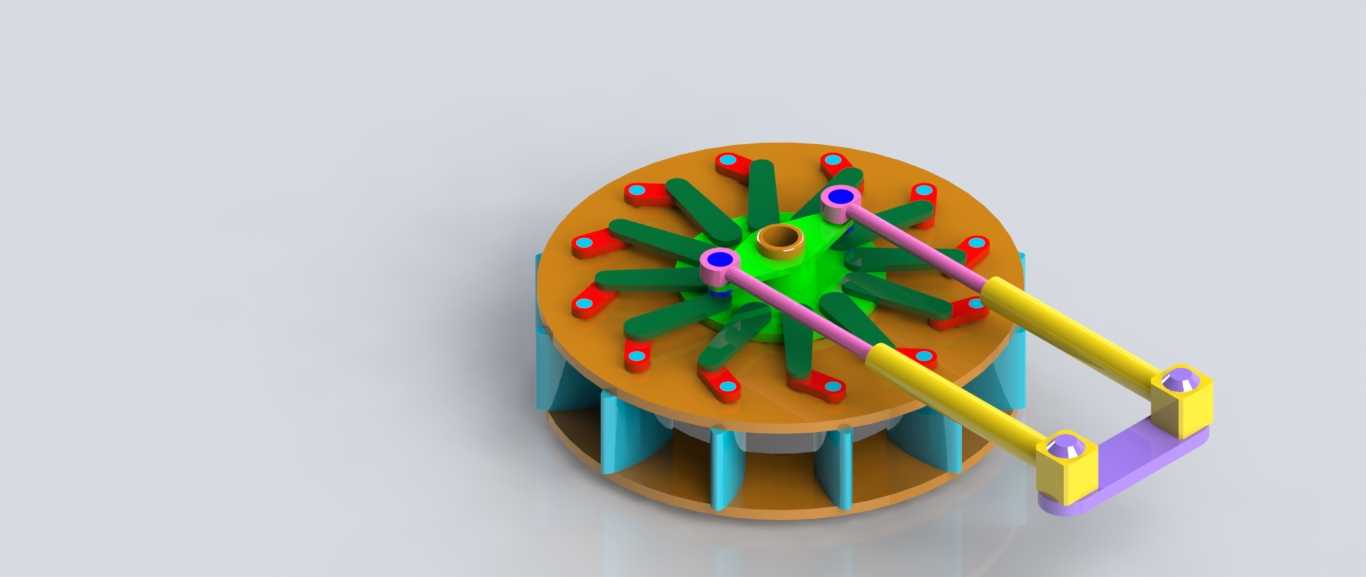

该导叶调节机构主要应用于混流式、轴流转桨式水轮发电机组的蜗壳与转轮之间的过流段，是水力发电核心设备中负责水流调控的关键部件，直接决定水轮机组的运行效率、工况适配能力与运行稳定性，在常规水电站、抽水蓄能电站的水轮机组中均有广泛配置，承担着匹配不同发电负荷下水流参数、引导水流平顺进入转轮、切断水流实现机组停机的核心作用。整套机构采用周向均布的结构布局，多片活动导叶沿机组中心环形排布，每片导叶的转轴贯穿顶盖与底环的配合孔位，转轴上端与转臂刚性连接，转臂通过连杆与外部的控制环联动，控制环再通过两组对称布置的推拉杆与外部接力器的执行端连接，整套传动链路配合间隙经过严格控制，可保证所有导叶同步转动，转动角度偏差控制在极小范围内，避免出现导叶开度不均引发的水力紊流、机组振动问题。从功能特性来看，该机构可通过调整导叶的开合角度，精准控制进入转轮的水流流量与入射角度，当机组承担不同电网负荷时，导叶开度会随调速系统的指令同步调整，匹配对应的水流量，让转轮始终处于最优的水力做功状态，大幅提升水能利用效率；在机组启停过程中，导叶可完全闭合，截断蜗壳到转轮的水流通道，实现机组的平稳停机与开机准备，同时在机组出现过速等故障工况时，导叶可快速关闭切断水流，避免机组出现飞逸等安全事故。设计过程中充分考虑了水力设备的实际运行需求，导叶翼型采用经过水力优化的流线型截面，可最大程度降低导叶区域的水力损失，避免水流在导叶表面产生脱流、涡带等问题；传动部件的布局充分考虑了顶盖内部的安装空间，推拉杆采用对称双布置的结构，可抵消控制环转动过程中的偏载力，降低传动部件的磨损速率，延长机构的检修周期。安装边界方面，整套机构的下部与水轮机底环的定位槽配合，上部与顶盖的安装法兰定位，周向安装尺寸与蜗壳座环的内圈尺寸完全适配，推拉杆的伸出端预留了与接力器连接的标准接口，导叶转轴与顶盖、底环的配合位置预留了密封件的安装空间，可防止压力水从转轴配合间隙泄漏，整套结构的安装定位基准统一，可直接适配同规格的混流式、轴流式水轮机的安装空间，无需对原有水轮机的预埋结构做额外改动。
