管道在线药剂投加橇装装置结构设计

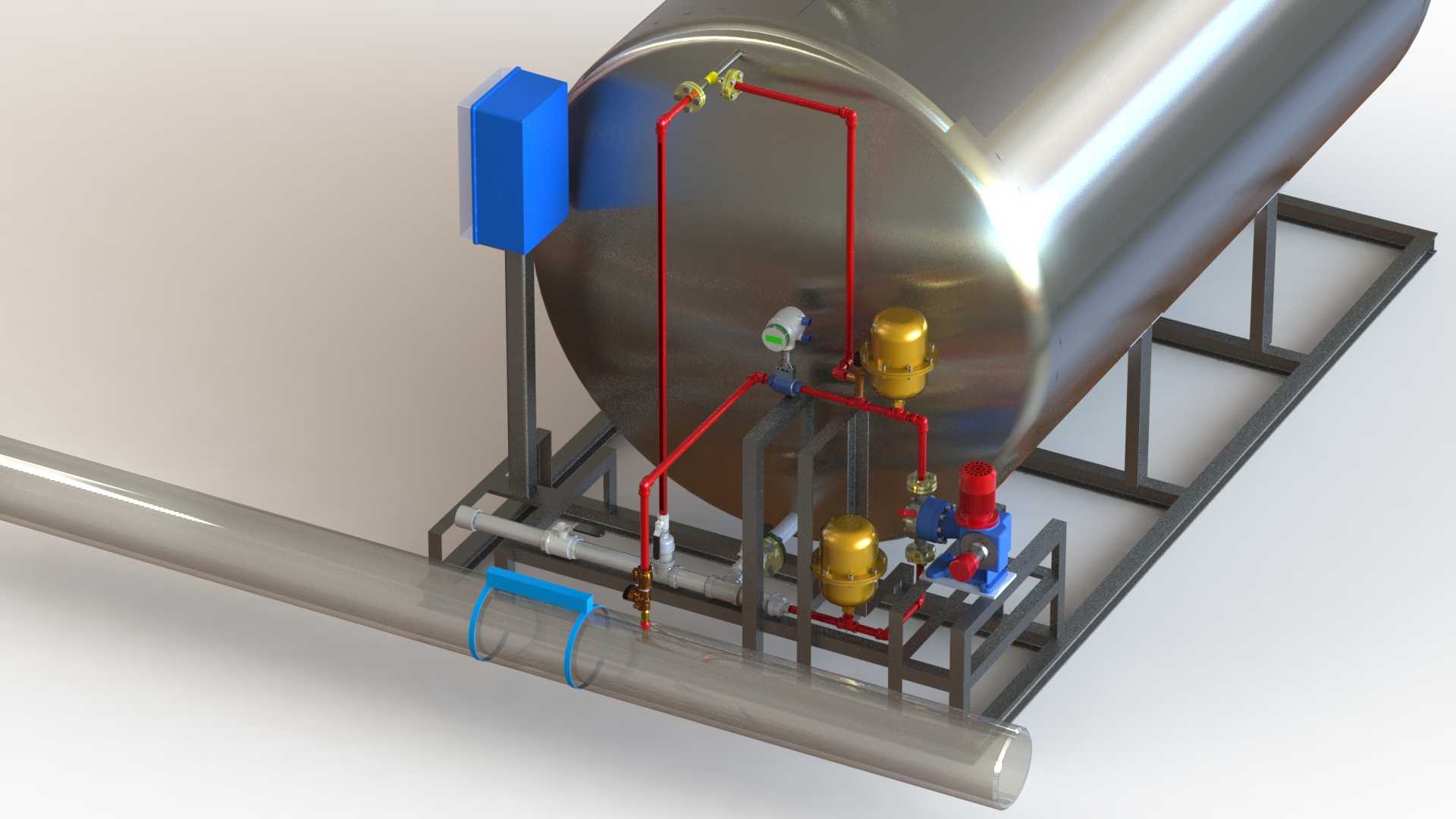

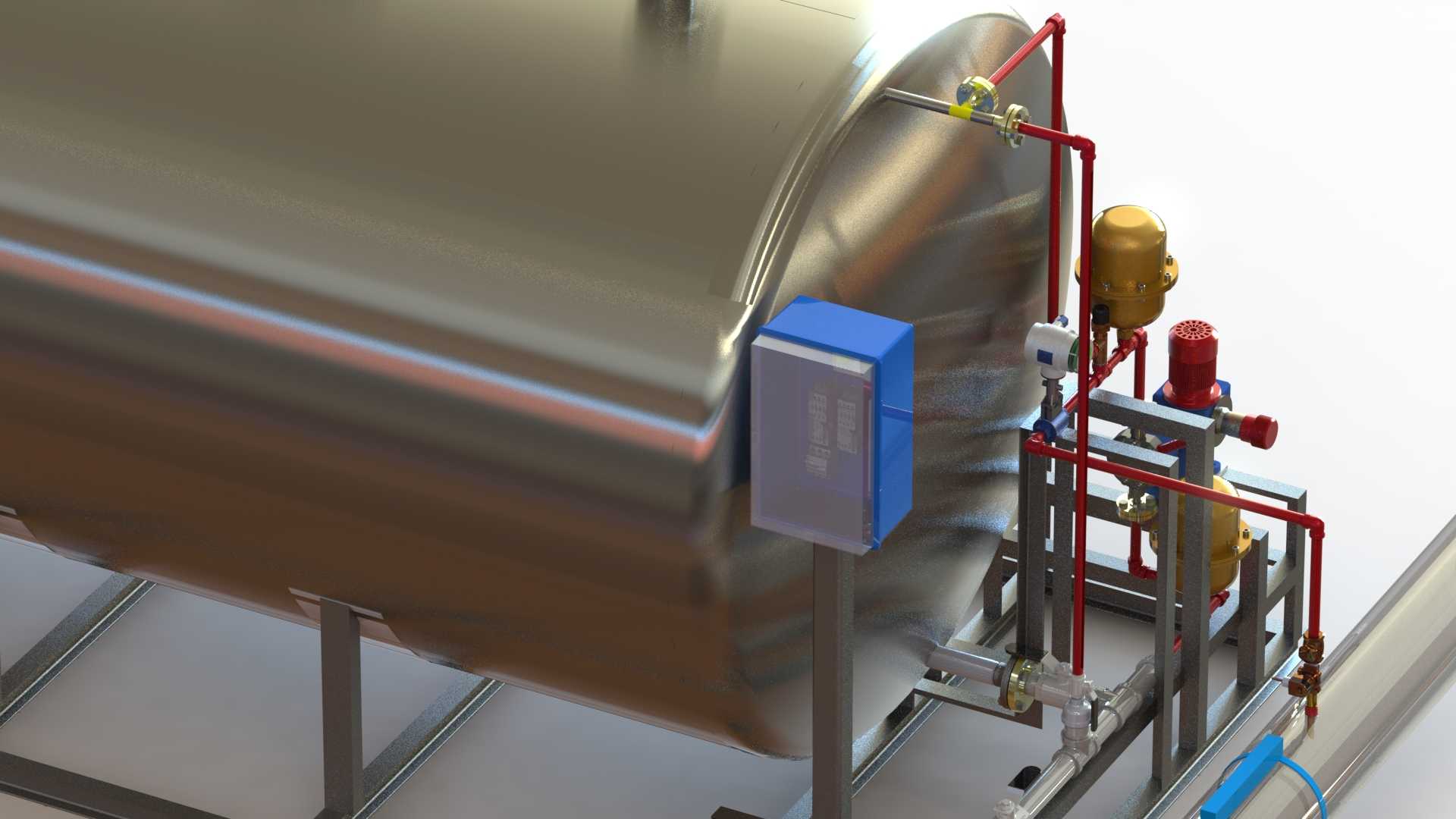

该橇装式药剂投加装置主要面向长距离流体输送管线、石油集输管网、市政供水干线、食品加工流体输送线等场景设计，核心作用是在管线连续输送过程中，在线精准注入对应功能的化学药剂，完成缓蚀阻垢、杀菌消毒、物料配比、絮凝沉降等工艺需求，无需对原有主干管线进行大规模截断改造，可直接旁接安装在管线旁侧，大幅降低现场施工的工程量与停线改造损失。整套装置采用集成化橇装设计思路，将储药罐体、计量加注单元、管路阀组、过滤组件、压力检测部件、控制模块全部整合在统一的型钢焊接底座上，所有部件在出厂前即可完成预组装与管路密封性测试，现场仅需完成主干管线旁通对接、药剂补给管路连接、动力线路接驳即可投入使用，相比现场散件拼装的传统加药站点，能够缩短七成以上的现场安装周期，同时避免现场焊接、管路排布不规范带来的泄漏风险。装置核心的卧式储药罐体采用圆弧封头承压结构，可满足常温常压下的药剂存储需求，罐体底部设置排污接口，可定期排空罐内沉积的杂质与残留废液，避免杂质进入加注管路造成计量部件卡堵。罐体旁侧的红色输送管路采用无缝承压管材设计，管路上依次配置了过滤组件、流量调节阀门、背压阀、计量泵组，可根据主干管线内的流体流量、介质参数动态调整药剂投加量，投加精度可控制在额定量程的±2%以内，能够满足不同工艺下的精准配比需求。管路上配置的压力检测仪表可实时反馈加注管路的压力状态，当管路出现堵塞、压力异常升高时可及时触发预警，避免设备超压运行损坏。底座采用型钢焊接的框架式结构，预留了标准的叉车搬运孔位与吊装挂点，可满足短途转运与现场吊装就位的需求，整体安装边界充分考虑了工业现场的通道宽度与检修空间，设备旁侧预留了不小于600mm的操作检修通道，可方便操作人员完成阀门调节、滤芯更换、药剂补给、部件检修等日常操作。装置旁接主干管线的接口采用快装法兰结构，可适配不同公称直径的主干管线连接需求，接口处设置的导流结构可让注入的药剂顺着主干管内的流体流向快速扩散混合，避免药剂在管壁处附着沉积，提升药剂的混合均匀度。整套设备的管路排布遵循横平竖直的工业设计规范，不同功能的管路采用差异化配色区分，方便现场运维人员快速识别管路功能，降低误操作概率。控制模块采用独立的壁挂式箱体安装在罐体侧方，防护等级可满足户外露天安装的防护需求，可根据用户需求选配自动控制模式，通过采集主干管线的流量、介质参数信号自动调节投加量，实现无人值守运行。
