丙烷制冷系统用管路过滤干燥器件

这款过滤干燥器件主要面向丙烷储运配送、商用制冷空调、小型液化石油气供气系统的管路净化场景，是流体输送支路中承担杂质拦截、水分脱除功能的核心保护元件，可适配丙烷（液化石油气）、R22、R134a等多种常用冷媒介质，从源头避免管路中的金属碎屑、氧化皮、残留水分进入下游调压阀、压缩机、换热元件等精密部件，有效降低节流部件冰堵、阀芯卡滞、运动部件磨粒磨损的故障概率，延长整套制冷或供气系统的连续运行周期。

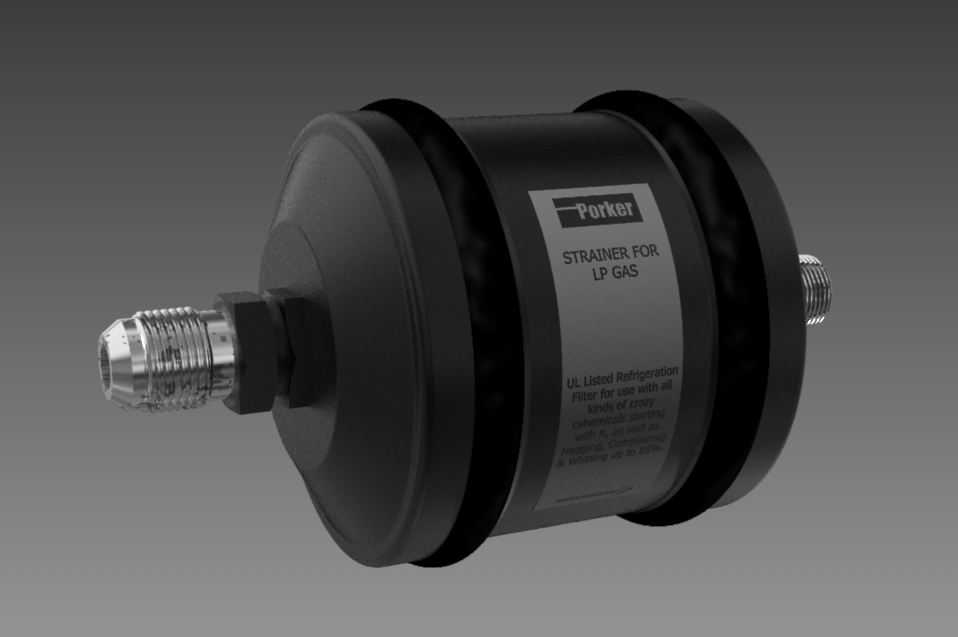

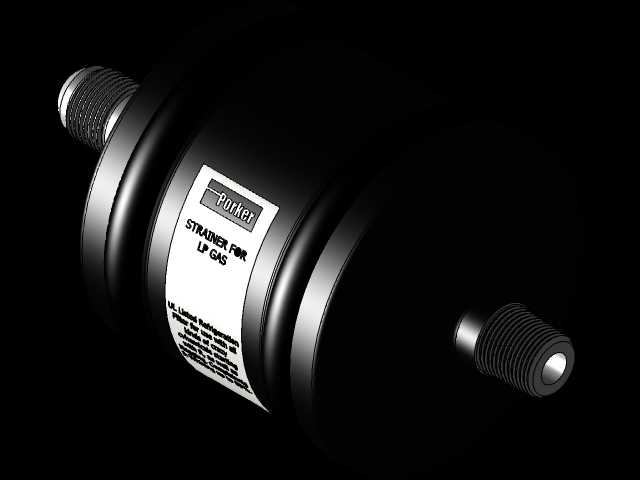

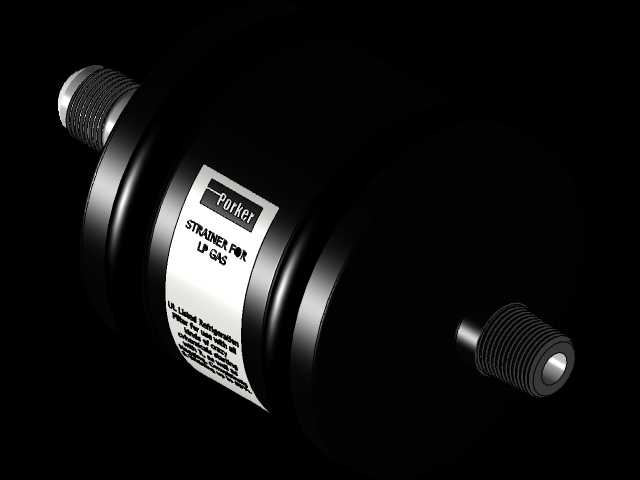

在功能特性设计上，器件内部填充高强度分子筛与复合过滤纤维的组合滤层，外层采用密封式金属卷边壳体结构，两端的黑色密封端圈通过过盈压装与筒体结合，可承受1.6MPa以上的工作压力，满足低压冷媒输送系统的耐压要求，同时避免滤层颗粒泄漏进入下游管路。筒体表面模压介质适配标识，安装时可快速识别适用介质类型，避免错装引发的介质兼容问题。

从安装适配维度来看，器件采用两端异径外螺纹接口设计，一端为1/4"NPT锥管螺纹，适配小口径冷媒输送支管的连接需求，依靠锥面螺纹的自密封特性无需额外密封垫片即可实现可靠密封；另一端为3/8"JIC外螺纹接口，适配带74度锥面密封的硬管或软管接头，可直接对接主流制冷管路的标准接头，无需额外加工转换接头。整体外形为短圆柱式结构，筒体直径与接口长度的比例经过优化，安装时仅需预留两端管路的操作空间，可水平或垂直安装在管路的任意平直段，安装位置优先选择在节流元件、压缩机吸气口的上游位置，最大化发挥过滤保护作用。

设计过程中充分考虑了现场安装的操作便利性，筒体两端的六角结构可配合普通扳手完成拧紧操作，无需定制专用工装，日常维护更换时可直接在管路带压泄压后完成拆装，大幅降低现场运维的操作难度。器件的流通能力经过匹配计算，在额定流量下的压损控制在极低范围，不会对管路的冷媒输送效率产生明显影响，同时滤层的容污量可满足常规系统1-2年的使用周期，适配民用制冷设备、小型商用供气系统的维护周期要求。
