撬装式双凝聚过滤装置结构设计

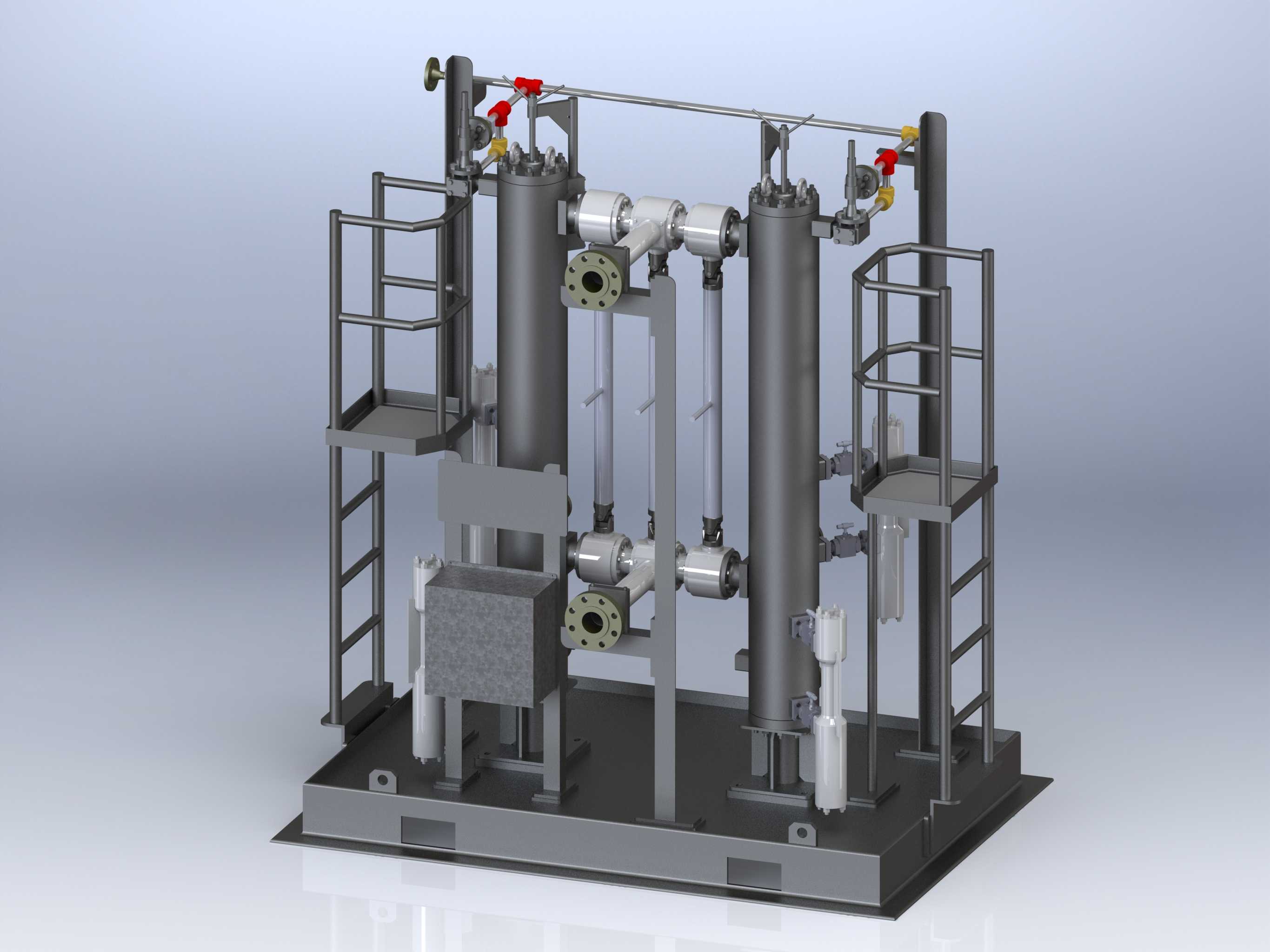

该双凝聚过滤装置主要面向油气开采、炼化储运及工业流体净化场景，用于脱除工艺介质中混杂的液态凝液、固体杂质颗粒，在天然气集输、轻质油品精制、化工原料气预处理环节中承担核心的介质净化职能，可有效避免下游管路、阀门、动力设备因杂质堵塞、液击冲蚀出现的故障，保障工艺系统长期稳定运行。装置采用双罐体并联的结构布局，可实现单罐在线检修、反冲洗作业时另一罐体持续维持过滤流程，无需全线停产切换，适配连续化生产的工况需求。整体采用撬装集成式设计思路，将两个立式过滤罐体、工艺管路、操作平台、爬梯、阀门组、附属检测仪表及控制组件全部集成在统一的钢制底座上，出厂前可完成预组装与压力测试，现场仅需对接进出口管路与动力接口即可投用，大幅缩减现场安装的施工周期与土建成本。罐体内部设置多级凝聚分离内件，含预过滤整流段、凝聚滤芯段、沉降分离段，含杂质的介质进入罐体后先经整流段均匀布流，大颗粒杂质被初步拦截，微小液滴与细颗粒在凝聚滤芯表面逐步聚结形成大粒径液团，随介质流动进入沉降段后依靠重力实现气液、固液分离，净化后的介质从罐体顶部出口排出，分离出的凝液与杂质可从罐体底部排污口定期排出。装置两侧设置带安全护栏的操作平台与直爬梯，平台高度匹配罐体顶部阀门、仪表的操作位置，方便运维人员开展滤芯更换、阀门调节、仪表校准等日常作业；管路系统采用侧置排布，预留充足的操作与检修空间，阀门手轮、仪表表盘均朝向操作通道一侧，降低日常运维的操作难度。底座采用加厚型钢焊接结构，设置标准叉车孔位与吊装吊耳，满足厂区内转运与长途运输的装卸需求，底座上的安装孔位可直接与现场预埋基础固定，安装边界规整，无需额外搭建复杂的支撑框架。整体结构充分考虑工业现场的运维便利性与运行可靠性，管路连接采用法兰密封结构，承压能力适配常规中低压工艺工况，可根据处理介质的特性更换不同精度的凝聚滤芯，灵活适配不同净化等级的工艺要求。
