矿用磁选分离设备结构设计方案

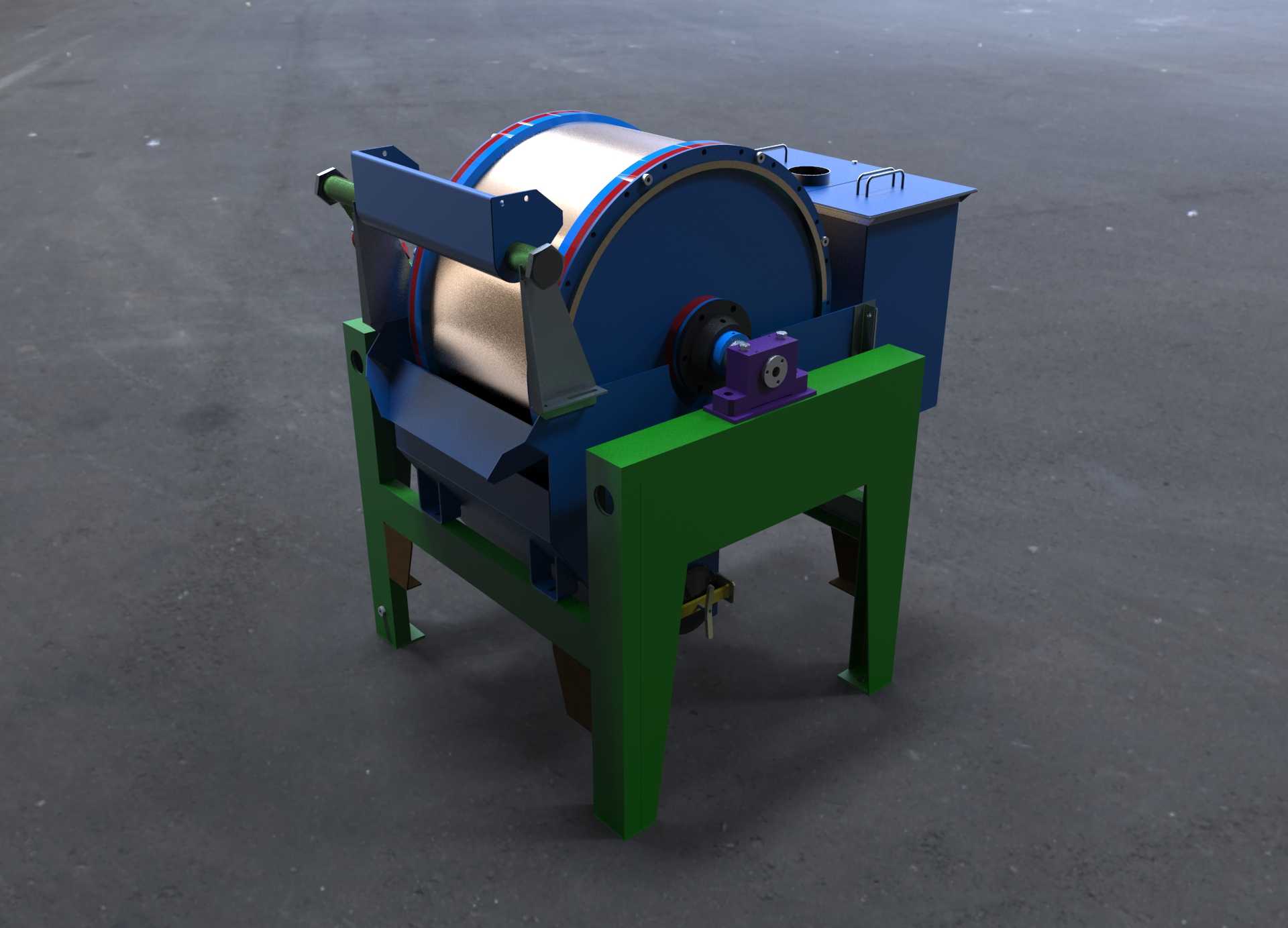

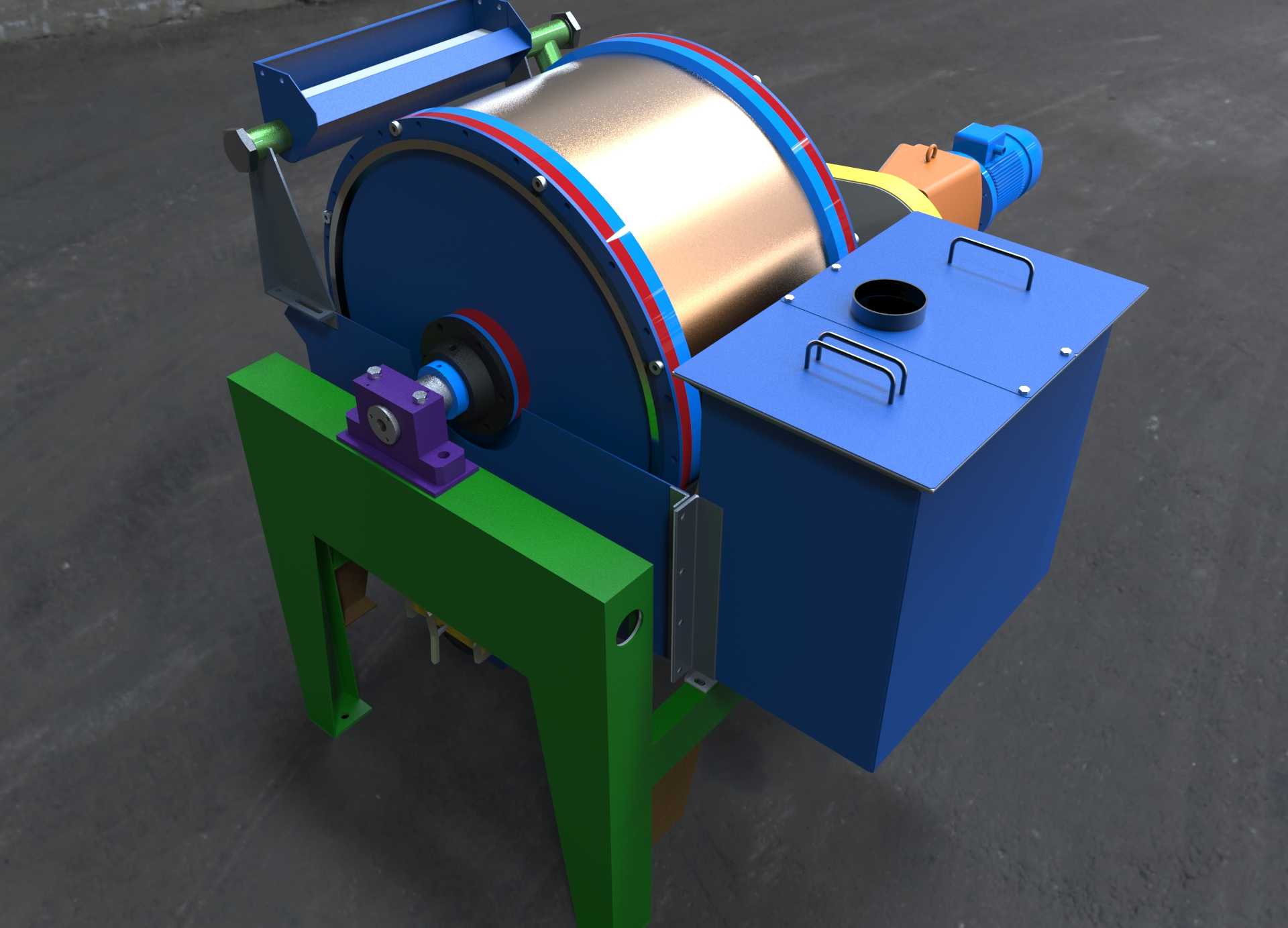

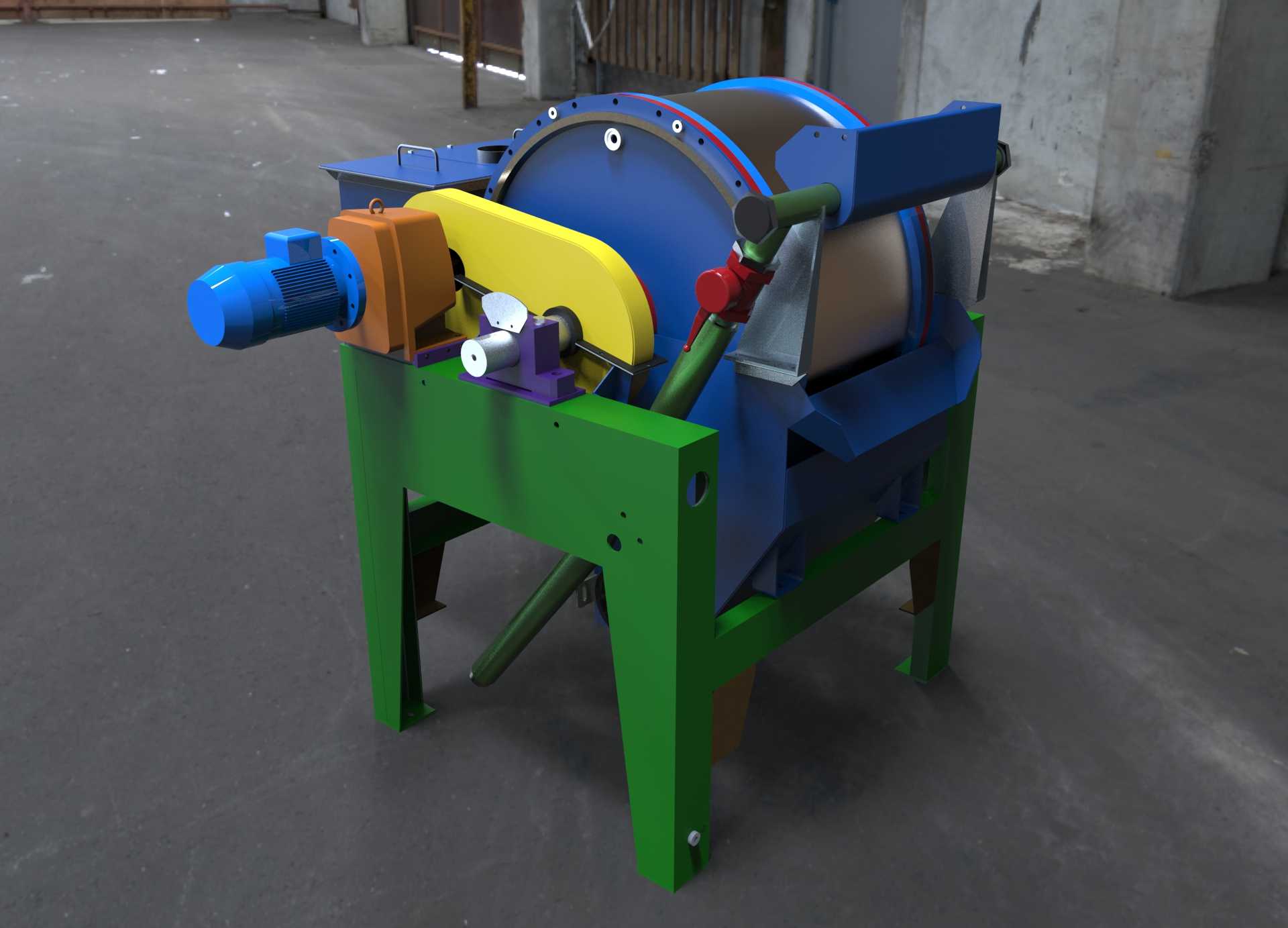

这款磁选分离设备主要面向黑色金属选矿、重介质回收、物料除铁等工业场景，在铁矿选厂、重介质选煤厂、非金属矿提纯、工业浆料除杂等生产环节中承担核心分选功能，可有效从流动的矿浆、悬浮液中分离出强磁性矿物或铁磁性杂质，保障后续工序的物料纯度，同时回收可重复利用的重介质物料，降低生产过程中的物料损耗。设备核心功能依托内置的高性能永磁磁系实现，滚筒表面可形成稳定的高梯度磁场，当矿浆从进料区域流入分选槽体后，强磁性颗粒会在磁场力作用下被吸附在滚筒外壁，随滚筒转动脱离磁场区域后落入精矿收集槽，非磁性物料则随槽内流道从尾矿口排出，整个分选过程连续稳定，无需频繁停机清理。从设计思路来看，这款设备采用了机架承托、滚筒分选、槽体储料、驱动侧置的布局逻辑，绿色焊接机架作为整体承载基础，采用型钢焊接成型，底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在混凝土基础上，安装时需保证机架上平面的水平度偏差控制在允许范围内，避免滚筒转动时出现偏磨问题。核心分选滚筒采用不锈钢卷制外壳，内部磁系采用多极排布设计，磁系包角经过优化，可保证磁性物料有足够的吸附行程，同时减少磁性物夹杂；滚筒两端采用带座轴承支撑，一侧通过联轴器与驱动电机连接，驱动电机侧置安装在槽体旁侧的支架上，传动路径短，维护时可快速拆卸更换易损件。槽体部分采用钢板焊接成型，表面做防腐耐磨处理，上部设置了带提手的盖板，可在设备停机时快速打开观察内部分选状态，同时避免运行过程中矿浆飞溅；槽体内部设计了顺流式流道，可让矿浆平稳流经滚筒分选区域，避免紊流影响分选精度。设备整体安装边界紧凑，宽度方向以机架外侧为最大尺寸，长度方向覆盖电机尾端到槽体进料侧的距离，高度方向从机架底部安装面到滚筒顶部进料口为总高度，现场布置时需在设备两侧预留足够的检修空间，方便日常检查轴承润滑状态、清理槽体内沉积杂物、调整磁系角度。设备运行时转速可根据处理物料的粒度、磁性物含量进行适配调整，针对不同浓度的矿浆可通过调整进料口挡板高度控制料层厚度，保证分选效果稳定，同时槽体下部预留了排污口，停机检修时可快速排空内部残留矿浆，减少清理工作量。
