辊式湿法选矿磁选分离设备结构

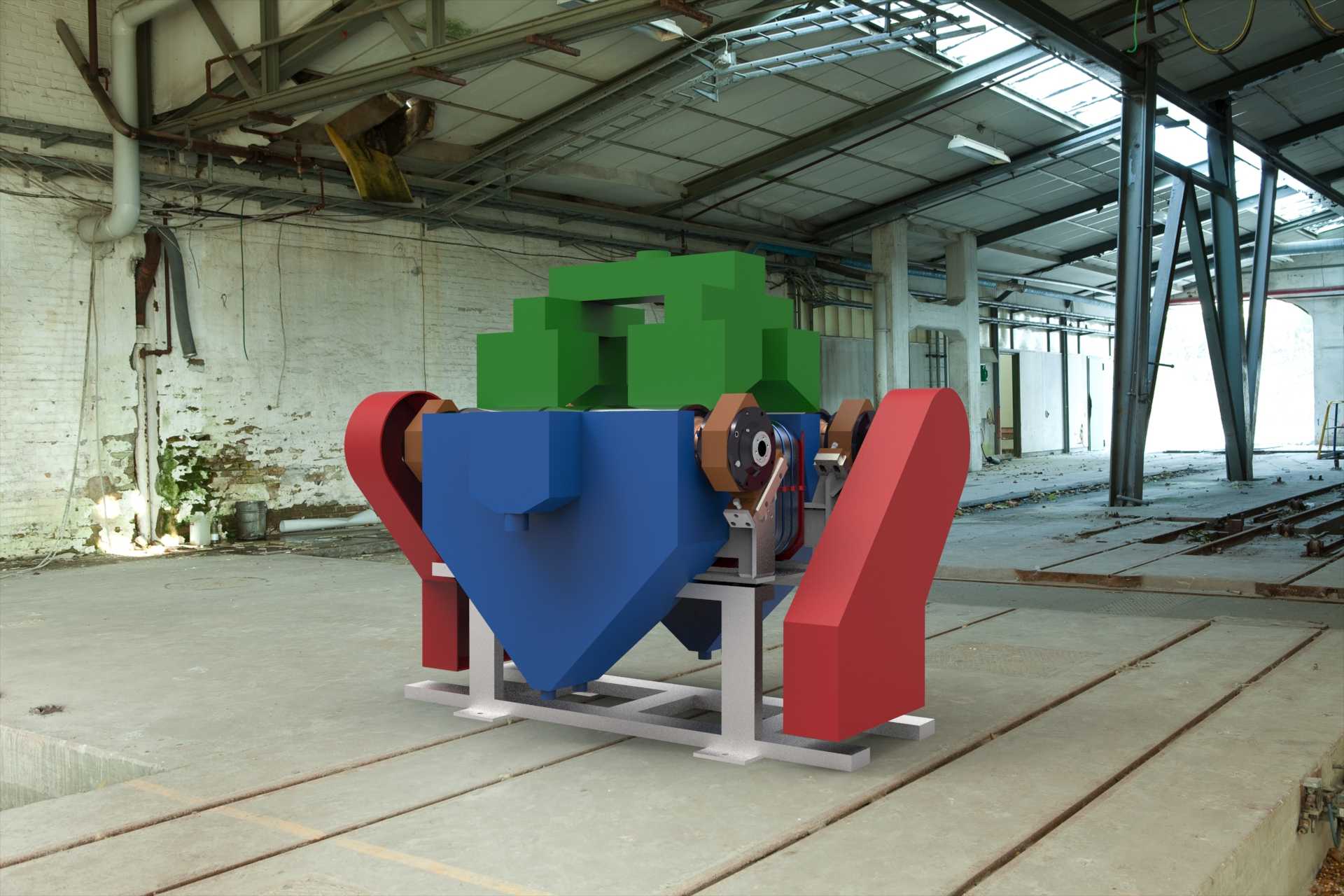

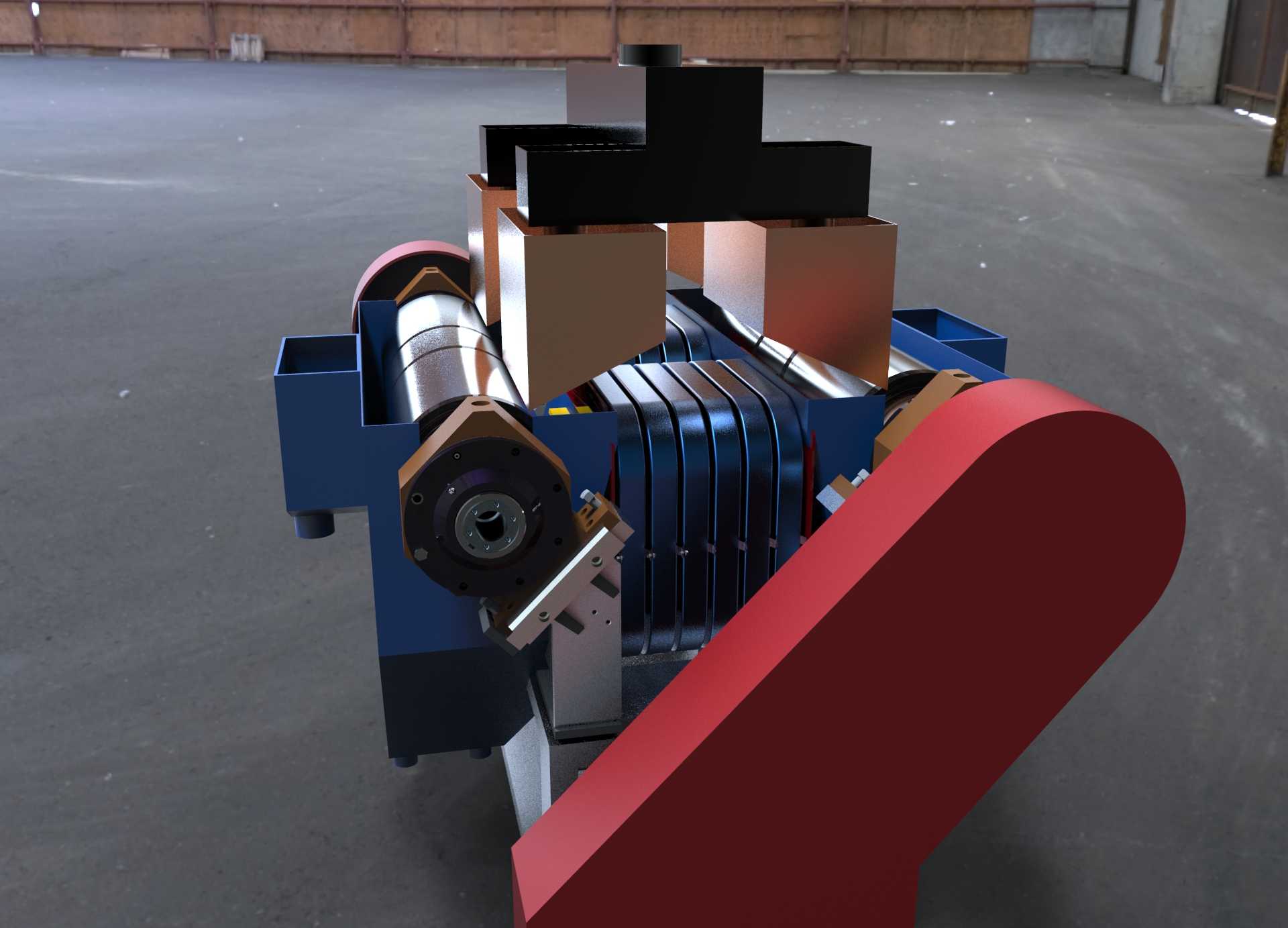

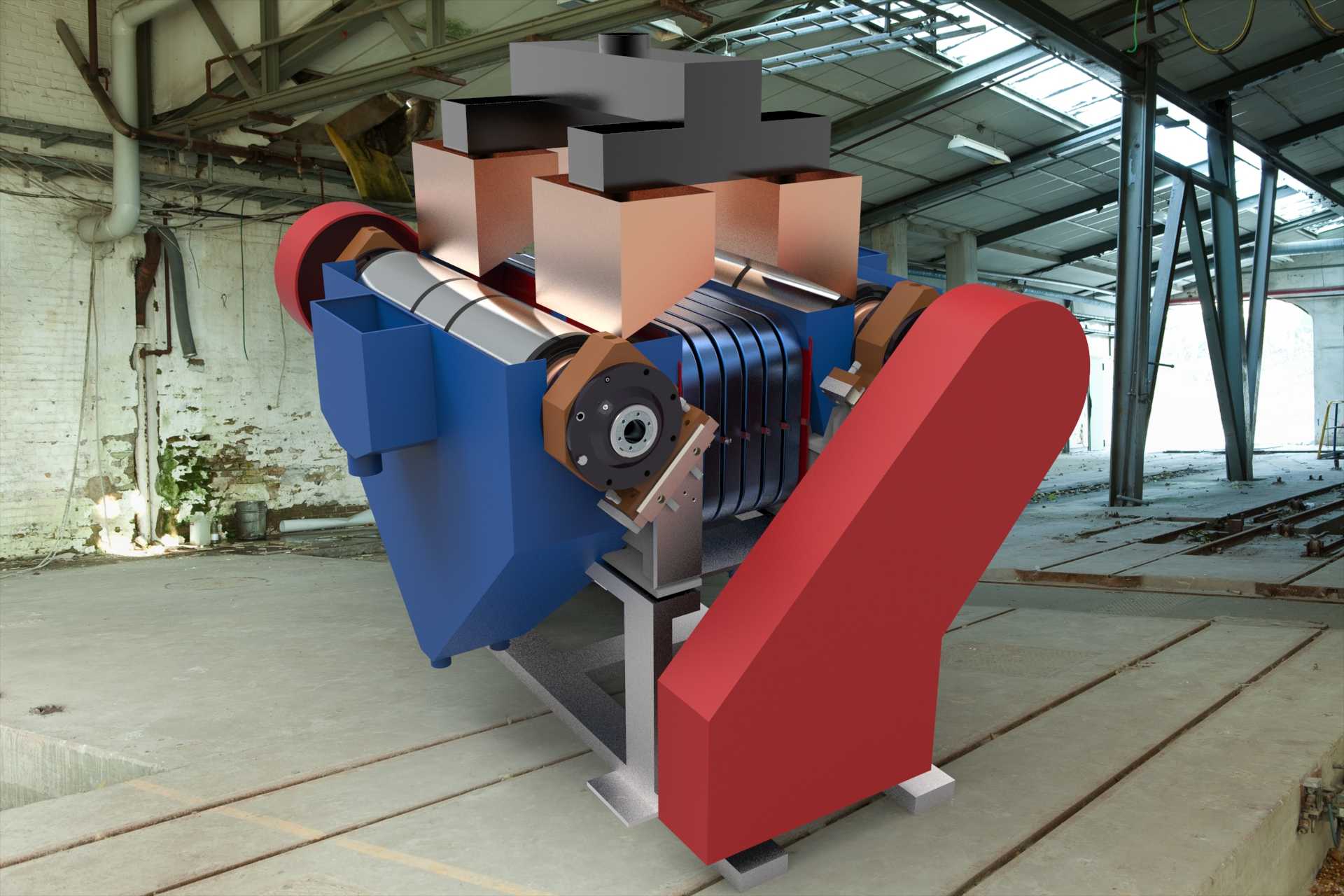

这款辊式湿法分选设备主要面向矿山矿物加工场景设计，针对5-0.1mm粒度区间的矿料实现湿法富集分选作业，可覆盖含金刚石矿、氧化铁矿、锰矿等多种矿石的粗选富集环节，也可用于钛铁矿、稀有金属矿等矿种的粗精矿提质作业，适配矿山选矿厂、矿物加工车间的连续生产工况，能在湿法作业环境下稳定完成不同磁性矿物与脉石的分离工序，有效提升后续精矿加工的入选品位，降低后续磨矿、精选环节的能耗与物料处理压力。设备整体采用对称式双辊布局结构，核心分选腔体采用下收式漏斗造型设计，能够让给入的矿浆在腔体内形成稳定的流场分布，配合两侧对称布置的磁系辊组，在矿浆流经辊面区域时，对磁性矿物产生可控的磁吸附作用力，让磁性矿物附着在辊面随辊体转动，在脱离磁系作用区域后自然脱落进入精矿收集区，而非磁性脉石则随矿浆流从腔体下部的尾矿口排出，实现不同磁性物料的连续分离。两侧的弧形护罩结构采用大倾角流线造型，既可以阻挡作业过程中矿浆的飞溅，保障生产现场的作业环境整洁，也能够对内部的辊组传动部件形成防护，避免矿浆、矿粒侵入传动结构造成部件磨损，延长设备的维护周期。设备底部采用框架式支撑底座设计，预留了标准的安装固定点位，能够适配选矿车间常规的设备安装基础，整体安装边界紧凑，可直接嵌入现有选矿生产线的分选工序段，不需要对现有生产线布局做大规模改造。设计过程中充分考虑湿法选矿作业的工况特性，所有与矿浆接触的结构部件都做了适配耐磨、耐腐蚀的结构优化，腔体的倾斜角度经过反复流场仿真验证，能够避免矿粒在腔体内沉积堵料，保障矿浆在分选过程中流动顺畅；辊组的转速、磁系角度都预留了调节空间，可根据入选矿料的粒度、磁性差异以及目标精矿品位要求做灵活调整，适配不同矿种、不同分选指标的生产需求，设备的给料口、排料口都采用标准接口尺寸，可与上下游的给矿设备、矿浆输送设备直接衔接，减少生产线对接的适配成本。
