复古冷凝式复合蒸汽动力装置结构

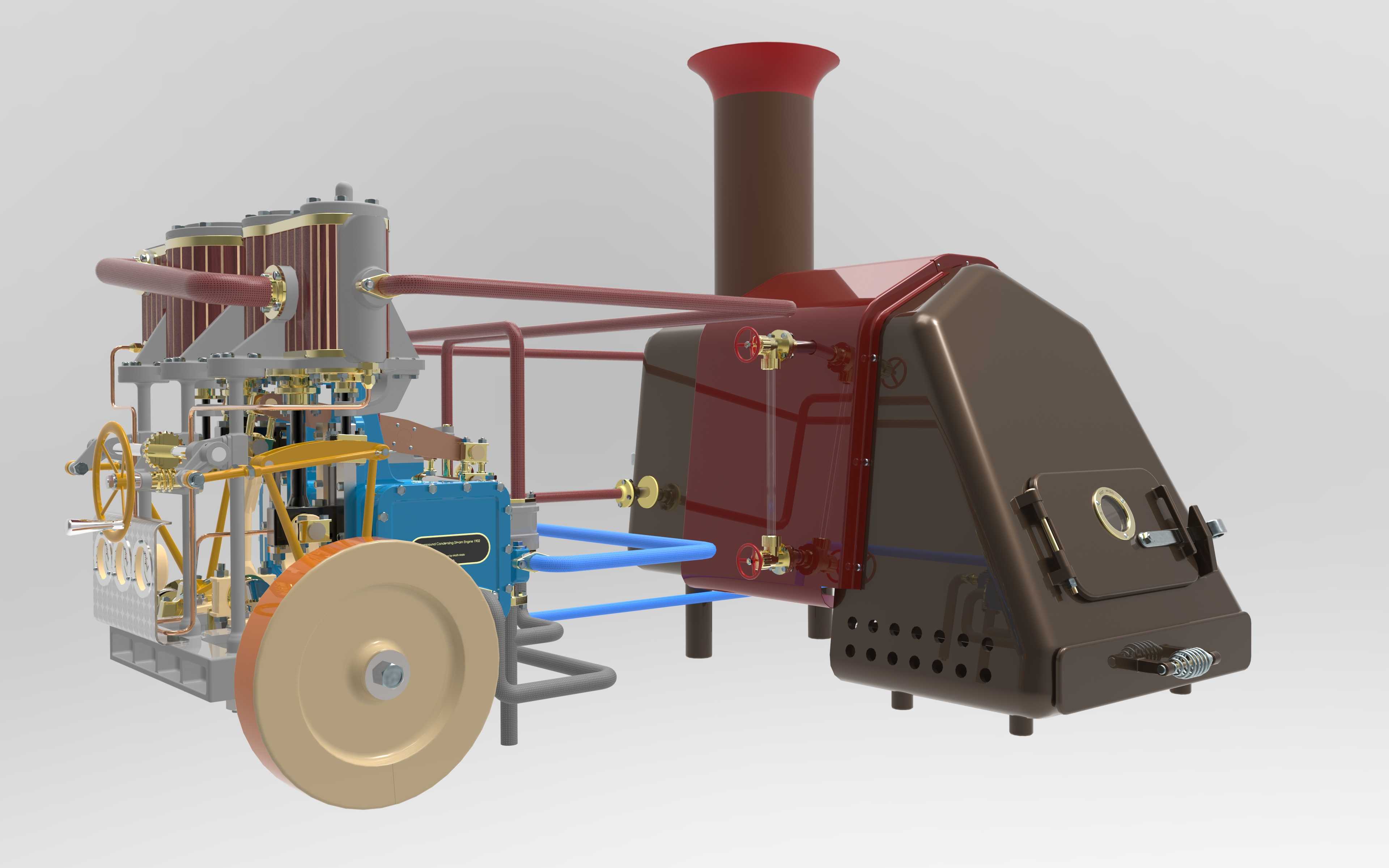

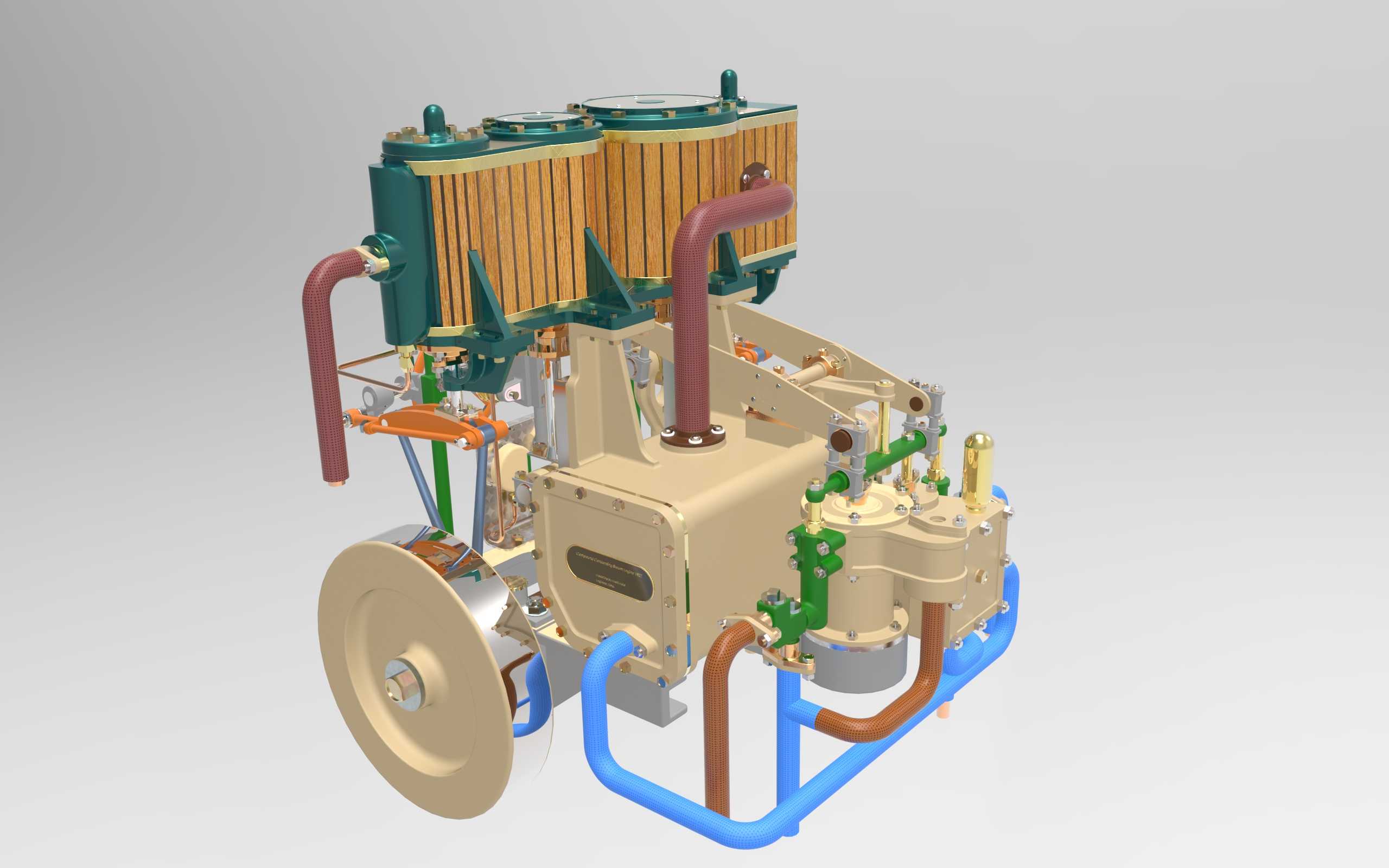

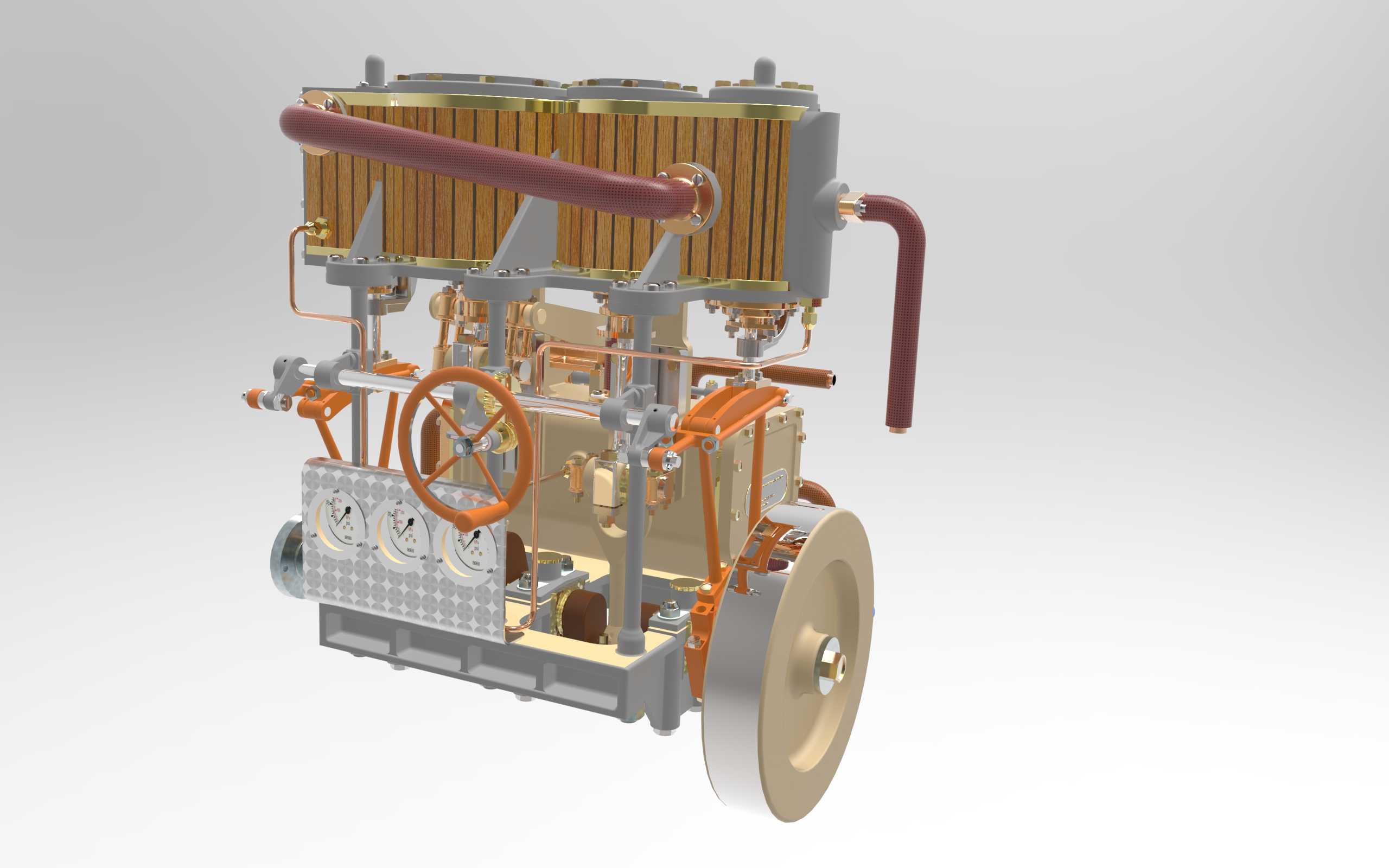

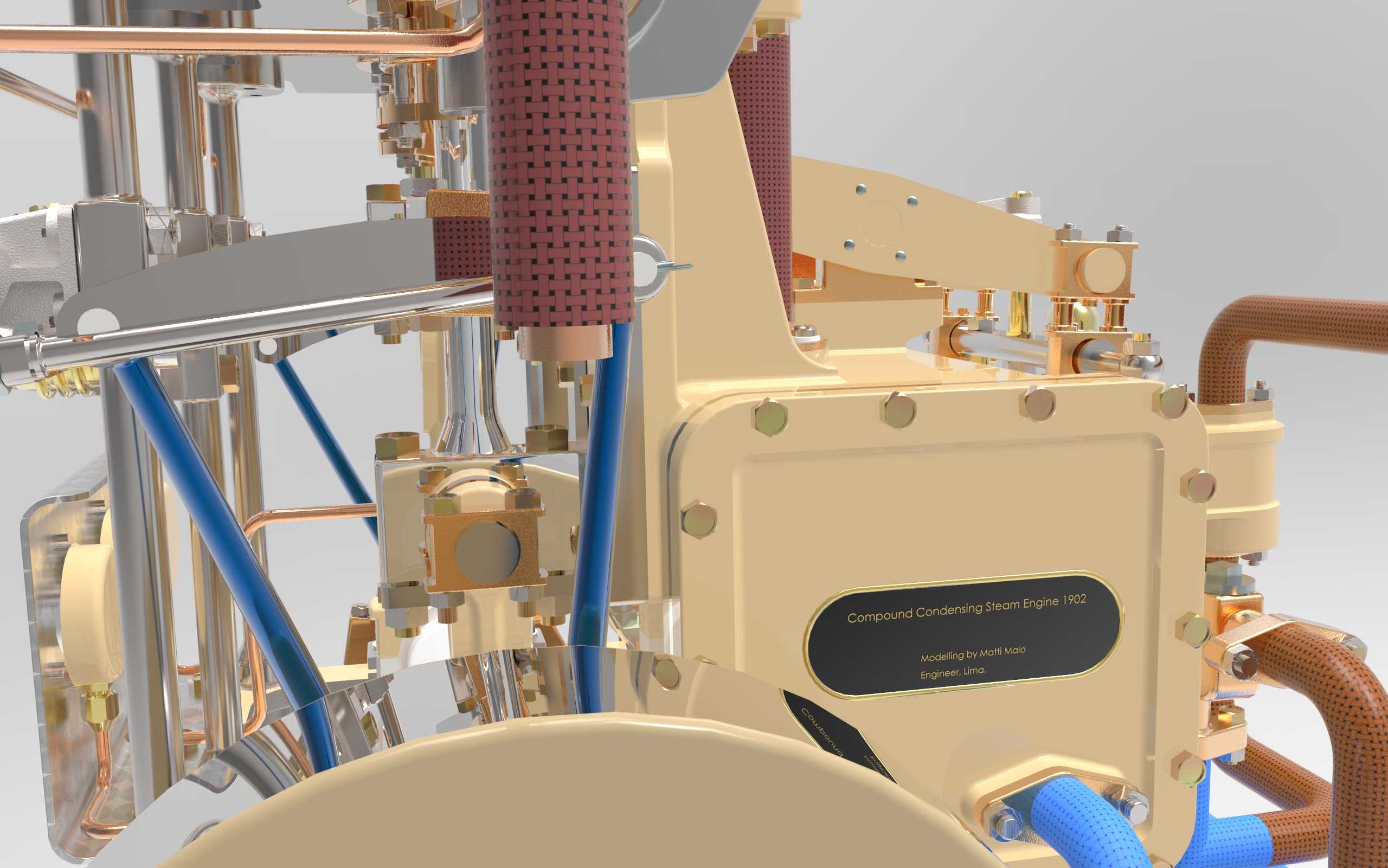

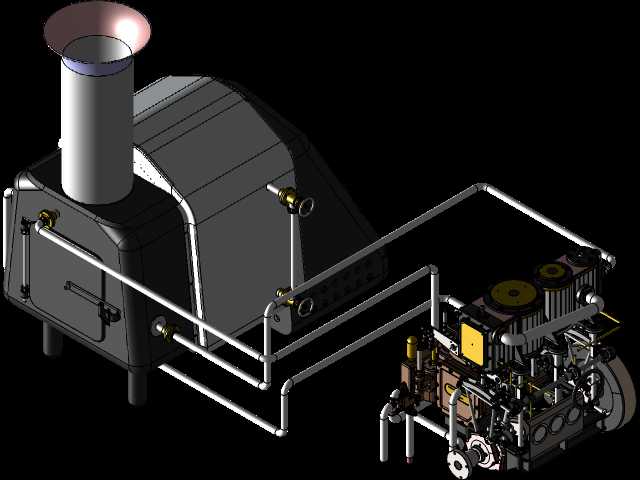

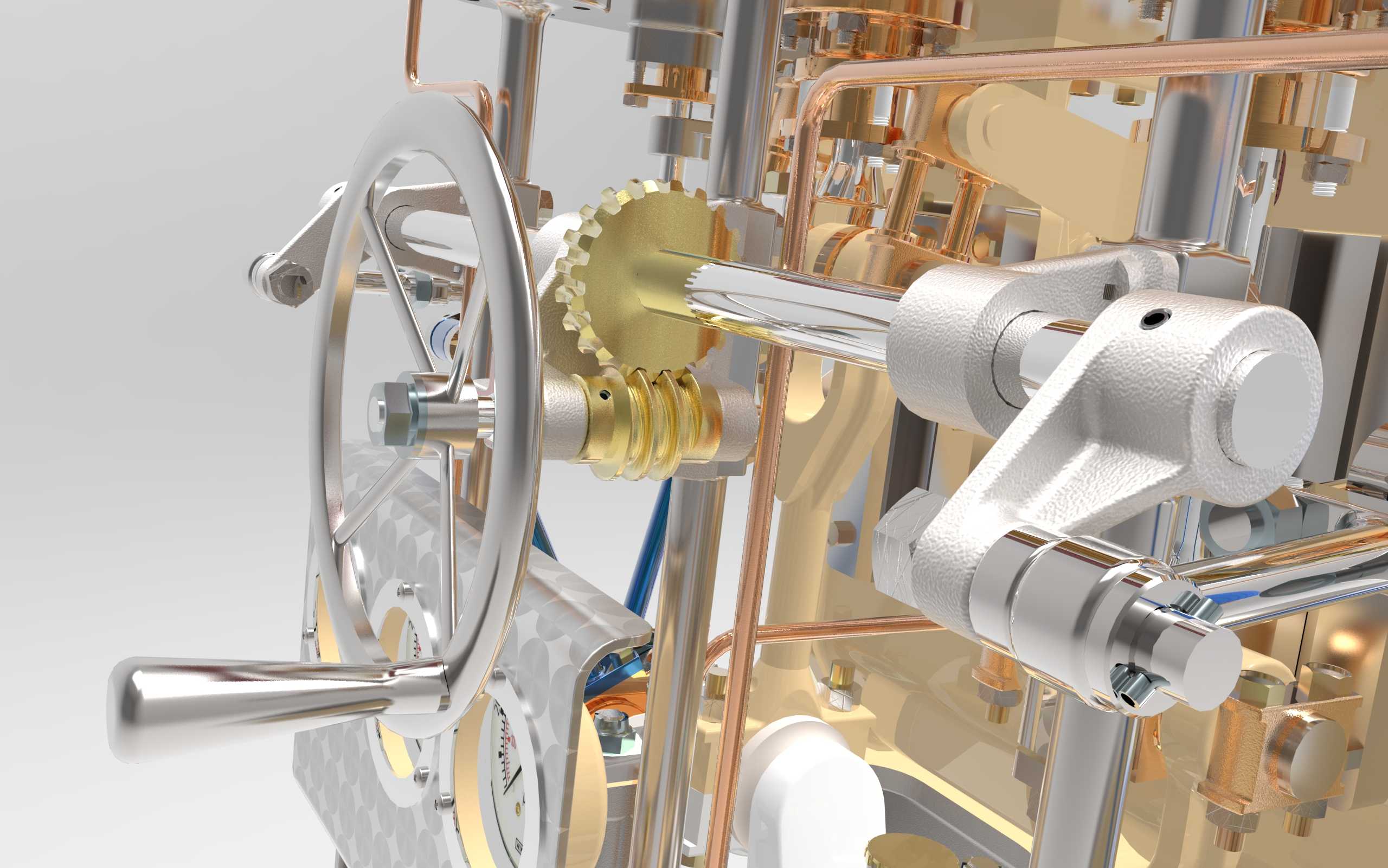

该冷凝式复合蒸汽动力装置，主要面向小型船舶动力配套、复古工业展品复刻、蒸汽动力科普教具等应用场景，可作为内河小型观光蒸汽船的核心动力输出单元，也可按等比例缩放后用于工业展馆的动力原理展示、青少年科创教育的蒸汽动力原理演示载体，还原早期蒸汽动力船舶的核心动力结构逻辑。整套装置集成了锅炉单元、复合汽缸组、冷凝回收单元、动力输出飞轮、管路阀组与附属机架结构，区别于传统单级膨胀蒸汽机，采用复合式汽缸设计，高压蒸汽先进入小直径高压汽缸完成一级膨胀做功，做功后的低压蒸汽再导入大直径低压汽缸完成二级膨胀，充分利用蒸汽的焓降提升热效率，配套的冷凝单元可将做功后排出的乏汽冷却为凝结水，重新输送回锅炉实现水循环，大幅降低锅炉的软水补给频率，同时减少蒸汽直排带来的工质损耗与运行噪音。设计过程中优先遵循早期船用蒸汽机的布局逻辑，将锅炉与动力汽缸组集成在同一钢制机架上，缩短高温蒸汽管路的传输距离，减少管路散热带来的热损失；锅炉外侧设置的包覆结构兼具隔热与防护作用，避免运行过程中人员误触高温表面，炉门配设锁闭结构与观察孔，可实时观察炉膛燃烧状态同时保障添煤操作的安全性；烟囱采用上窄下宽的渐扩结构，提升炉膛拔风效率保障燃料充分燃烧，底部设置的支撑脚可直接与船体甲板的安装基座通过螺栓固定，预留的安装孔位适配小型观光船的甲板安装间距，整套装置的安装边界充分考虑小型船舶的舱内空间限制，横向宽度适配常规窄体船体的舱室宽度，纵向长度预留出与螺旋桨传动轴连接的对接空间，动力输出端的飞轮采用大直径轮盘结构，既可以储存转动惯量保障动力输出的平顺性，避免蒸汽往复做功带来的转速波动，也可通过皮带轮结构外接辅助设备输出动力。管路上配置的截止阀、调压阀可实时调节不同汽缸的进汽压力，适配不同负载下的动力输出需求，蓝色管路为冷凝水回水管路，红色管路为高压蒸汽输送管路，不同颜色的管路区分可降低后期运维的管路识别难度，整套结构完整还原了冷凝复合蒸汽机的工作逻辑，所有运动部件的连接位置都预留了润滑注油点位，可有效降低长期运行的部件磨损，提升装置的运行寿命。
