啤酒罐DIY太阳能空气加热装置结构设计

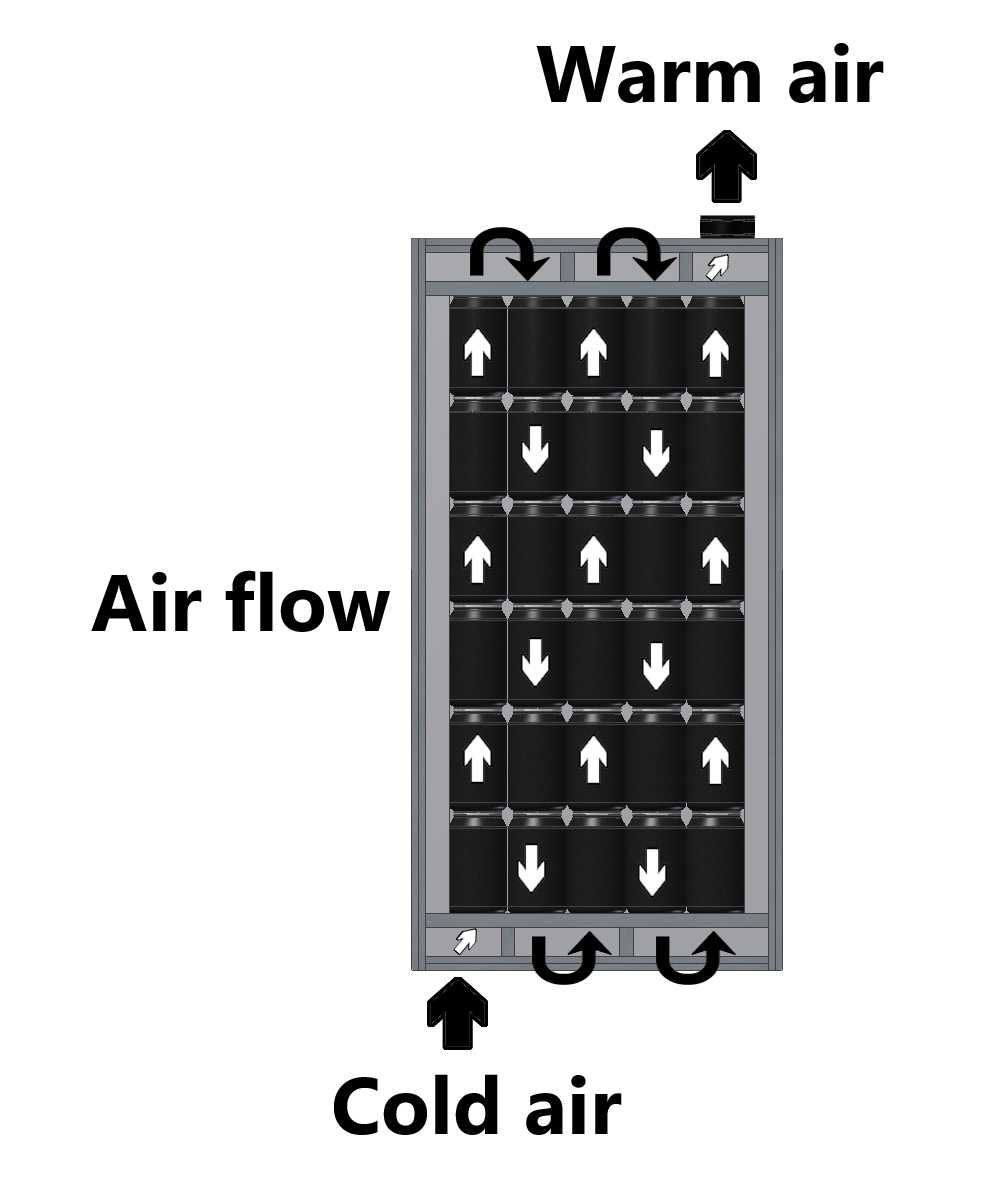

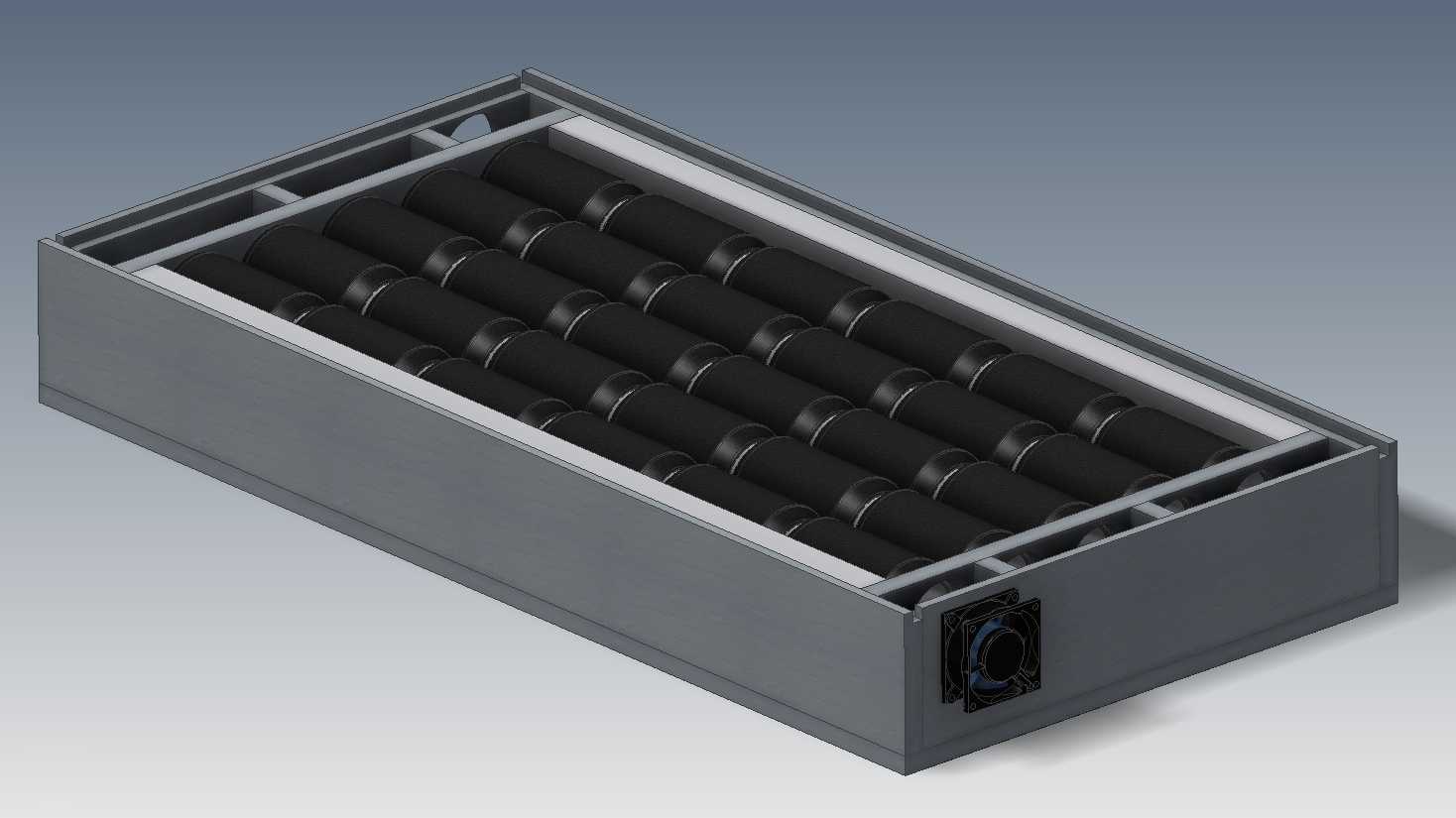

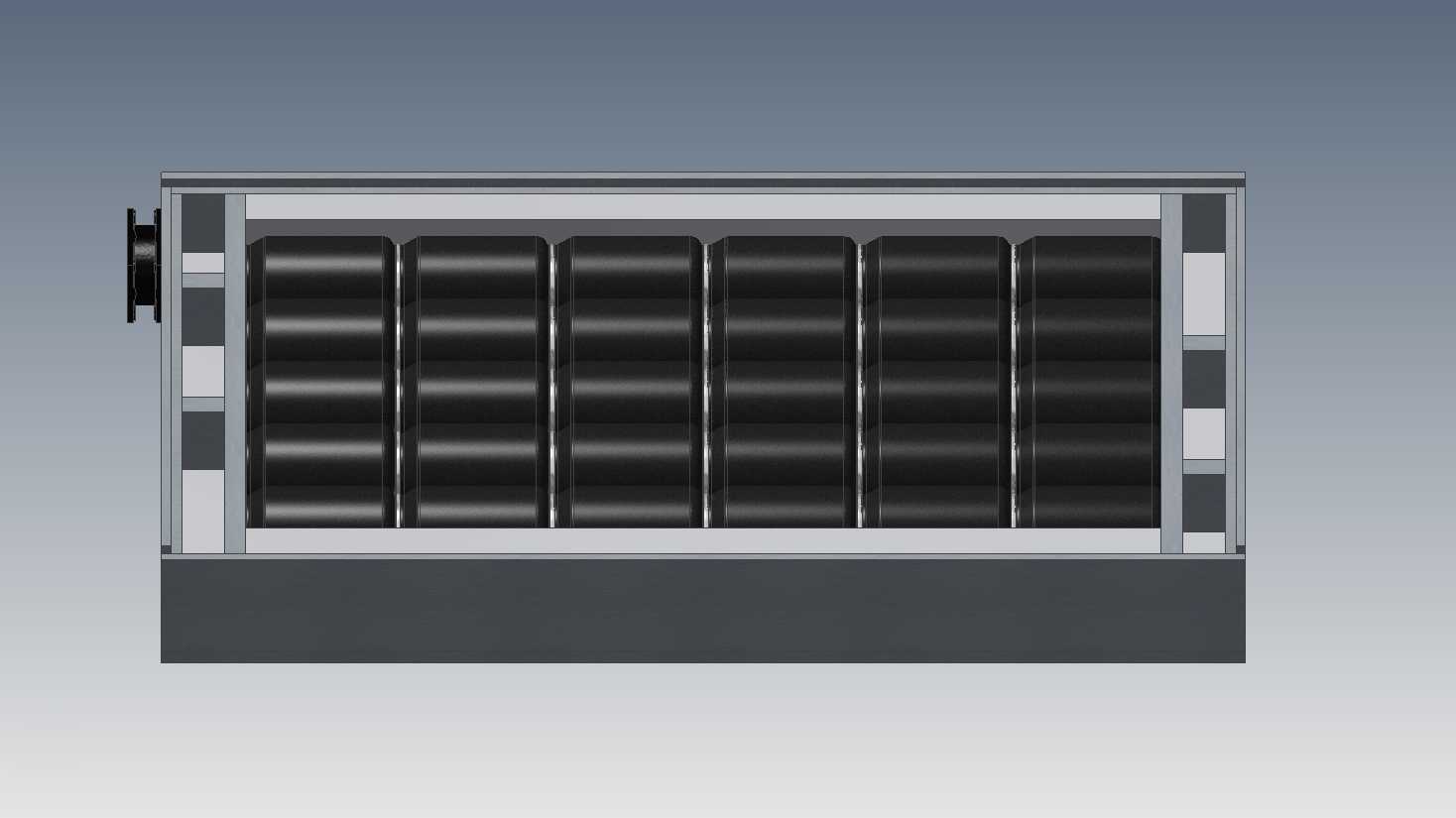

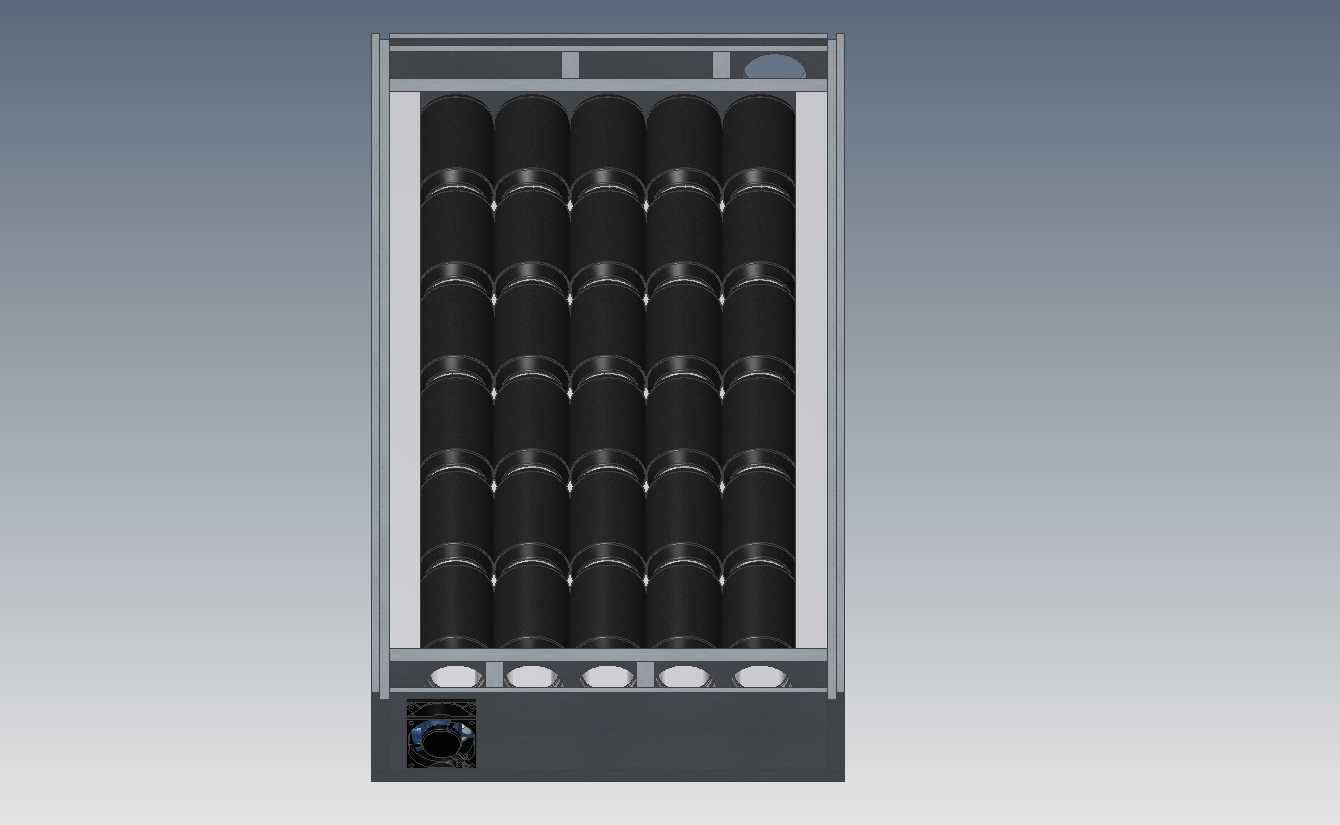

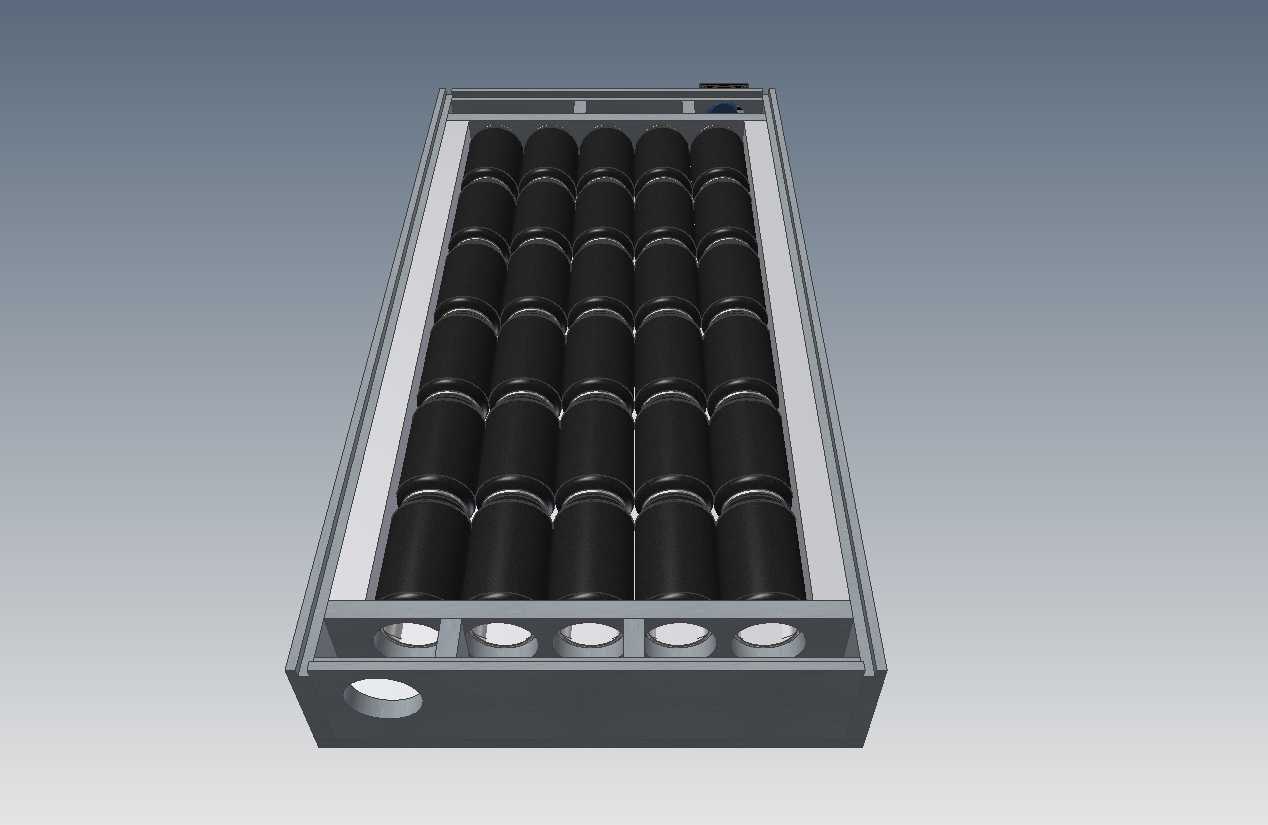

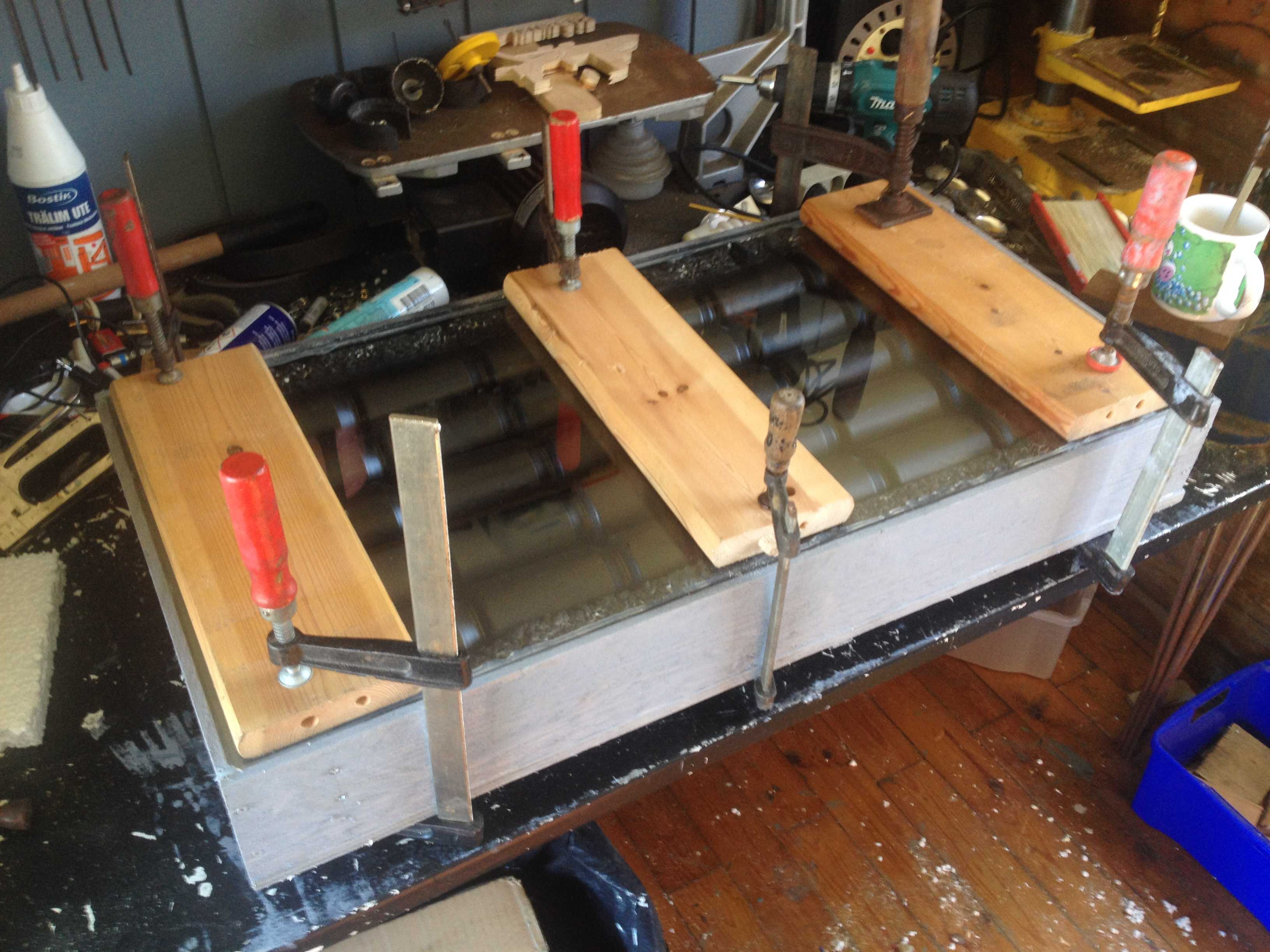

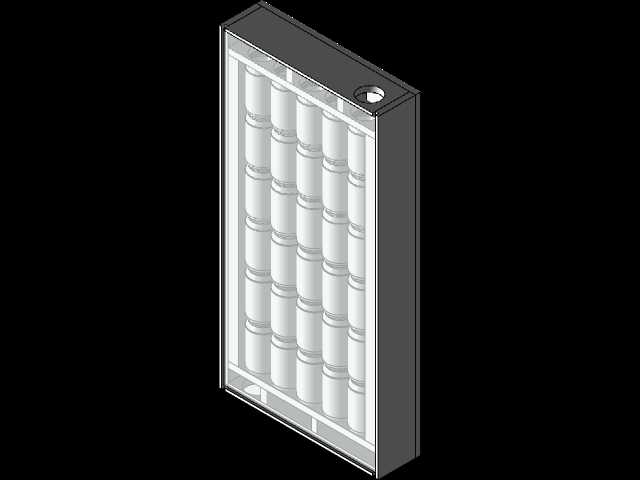

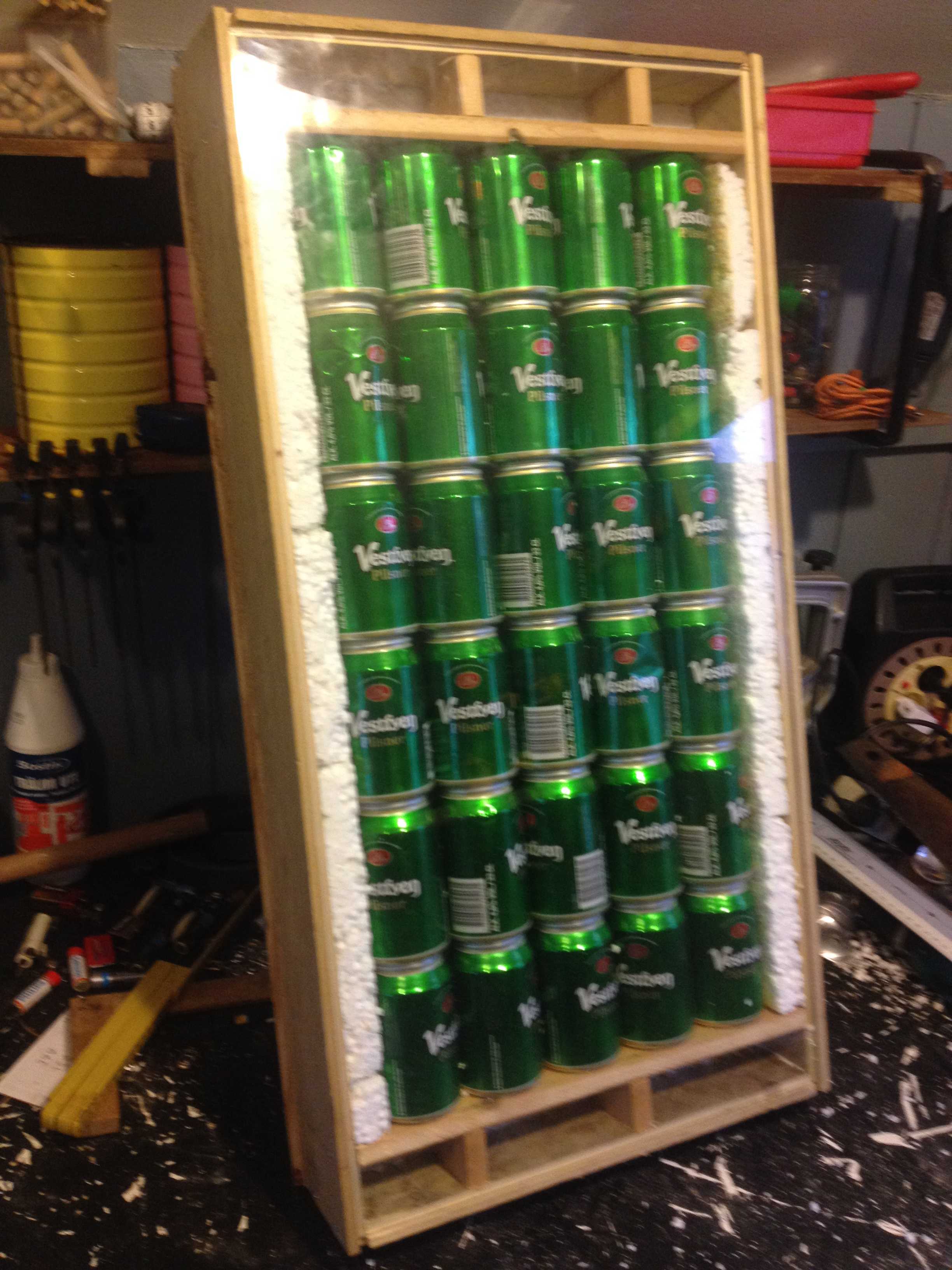

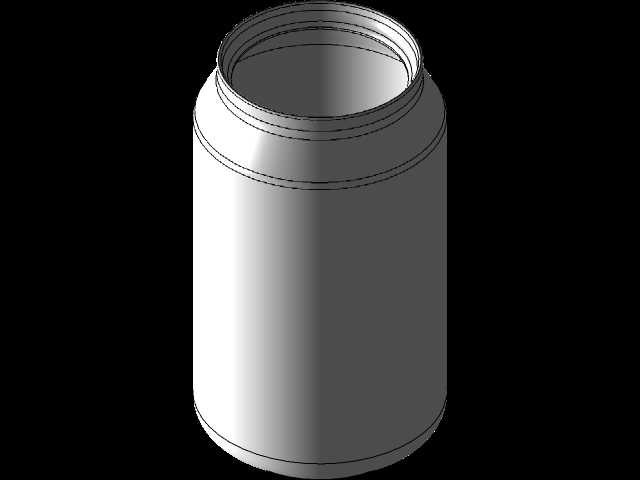

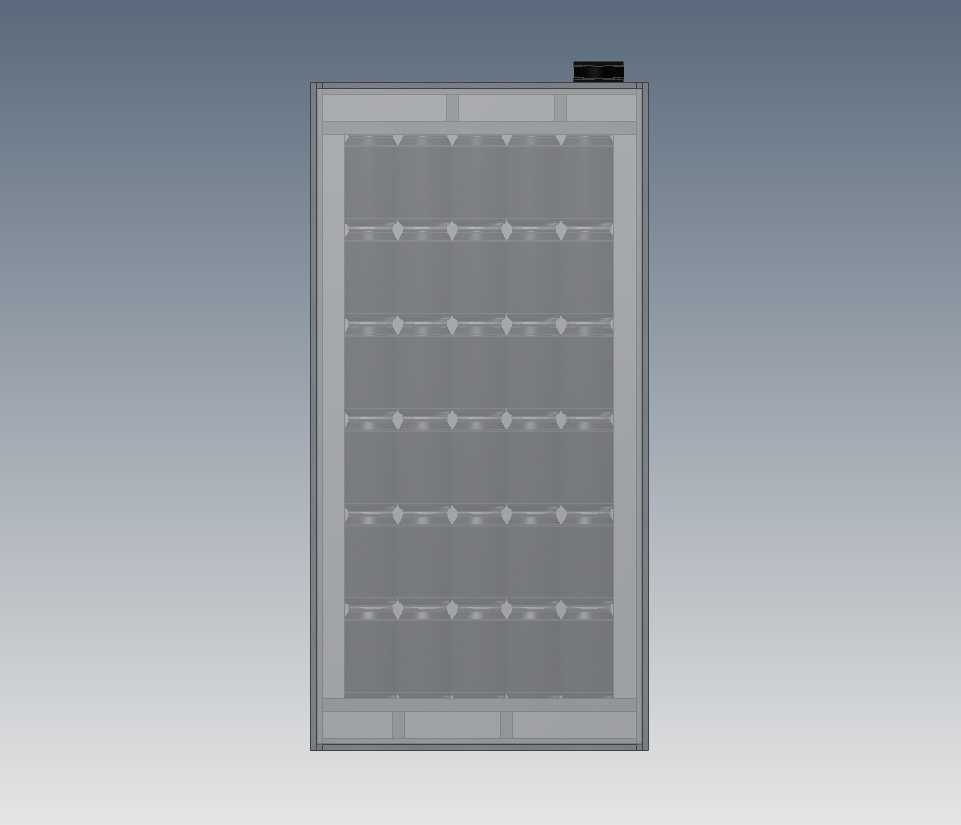

这款太阳能空气加热器主要面向小型民用采暖、户外临时供暖、小型种植养殖棚室局部补温等应用场景，可在光照充足的环境下为密闭空间提供持续的热风供给，无需消耗传统电能或化石能源，尤其适合无集中供暖的小型附属空间、户外作业临时休息区、家庭阳台局部采暖等场景使用，能够在晴好天气下有效提升送风温度，降低小型空间的采暖成本。设备核心功能是通过吸收太阳辐射热能加热流经装置内部的空气，再借助配套的送风组件将加热后的空气输送至目标空间，实现无额外能源消耗的空气升温效果，相比传统电暖设备，其运行过程无能源消耗、无明火隐患、无排放污染，长期使用的成本优势十分明显。产品在功能设计上采用多组竖向排布的废弃啤酒罐作为核心换热载体，罐体表面做黑化处理以最大化吸收太阳辐射热量，罐体两端打通形成竖向的空气流道，空气从罐体下部进入后，在流经罐体内腔的过程中充分吸收罐体蓄积的热量，升温后从上部汇集进入送风管道，最终送入需要采暖的空间。装置外围采用木质框架做结构支撑，迎光面覆盖高透光的玻璃盖板减少热量向外散失，框架与罐体组件的缝隙处填充保温隔热材料，避免吸收的热量从非出风方向流失，提升整体热转换效率。设计思路上充分利用了金属罐体导热快、薄壁结构换热面积大的特点，将日常废弃的啤酒罐规整排列形成密集的换热流道组，既降低了装置的制作成本，也通过密集排布的流道延长了空气在装置内部的受热路径，让空气能够充分与受热的罐壁接触完成热交换。外形尺寸上整体采用竖向矩形结构，整体厚度控制在15厘米左右，可直接贴合墙面或窗体安装，不会占用过多室内外空间，安装边界上仅需在对应墙面预留进风与出风的开孔位置，将装置出风端与室内送风管道连接即可投入使用，安装过程无需复杂的管线布设，普通用户即可自行完成组装与固定。装置的送风组件可根据使用需求选配低压直流风机，可搭配小型光伏板实现完全离网运行，真正做到全流程零能耗采暖，在光照强度充足的环境下，装置出风口的空气温度可较环境温度提升二十摄氏度以上，能够满足小空间的基础采暖需求。
