列管式管壳式换热设备结构设计

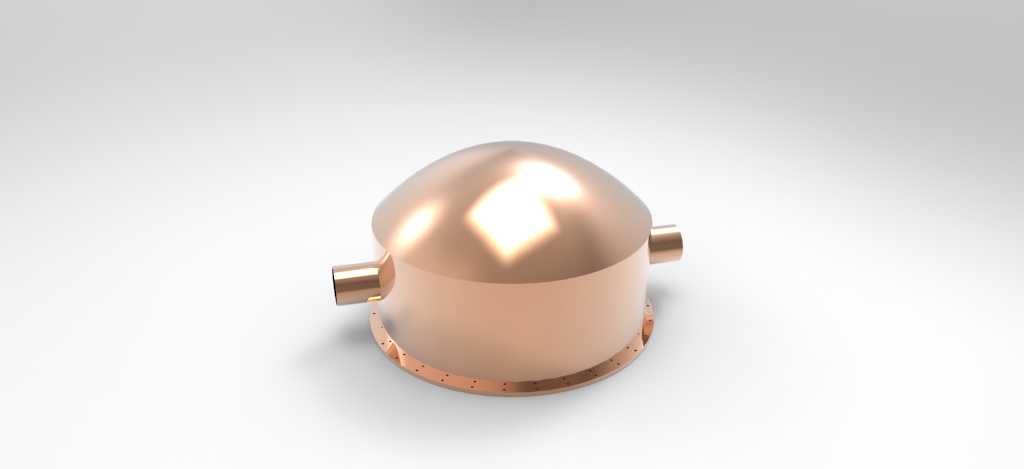

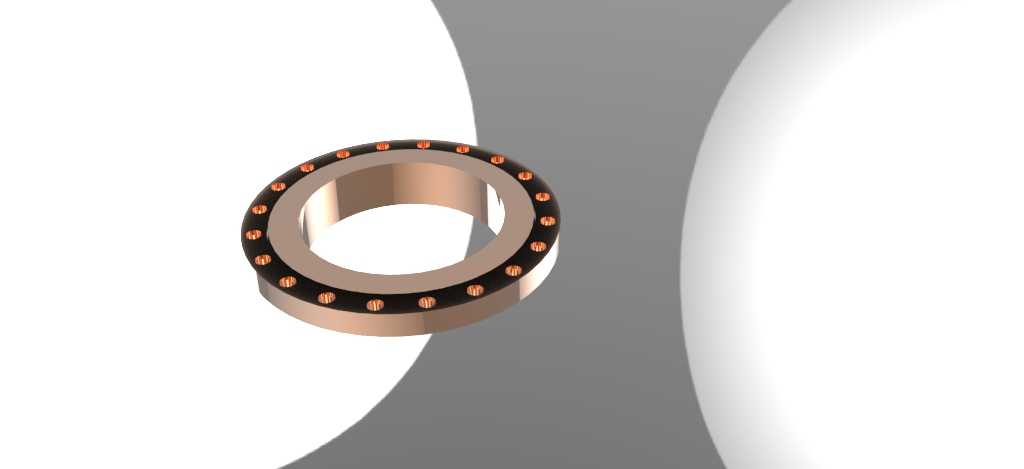

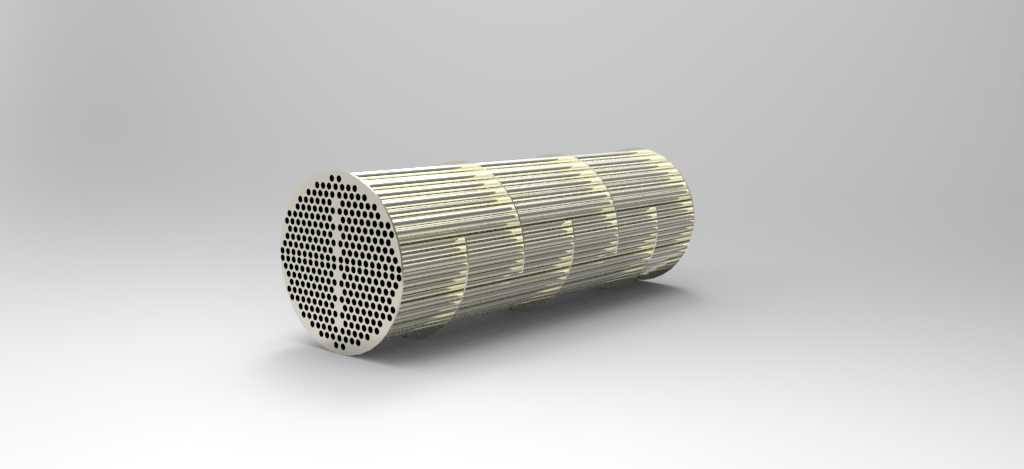

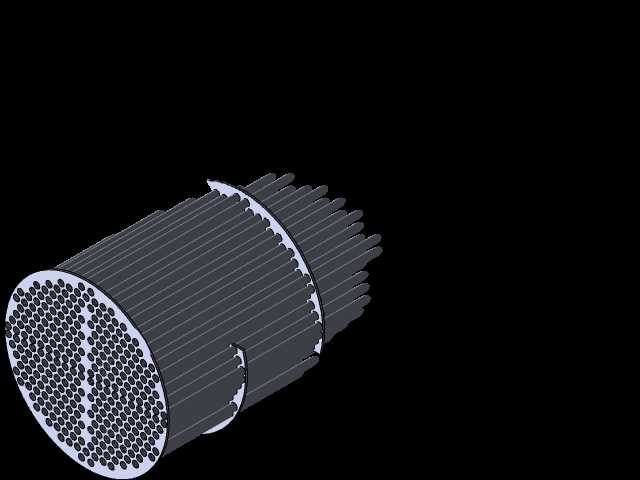

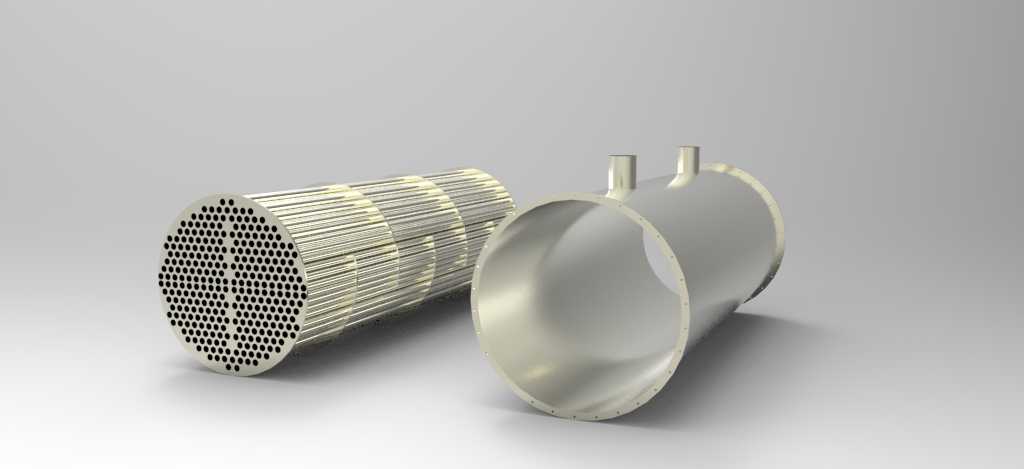

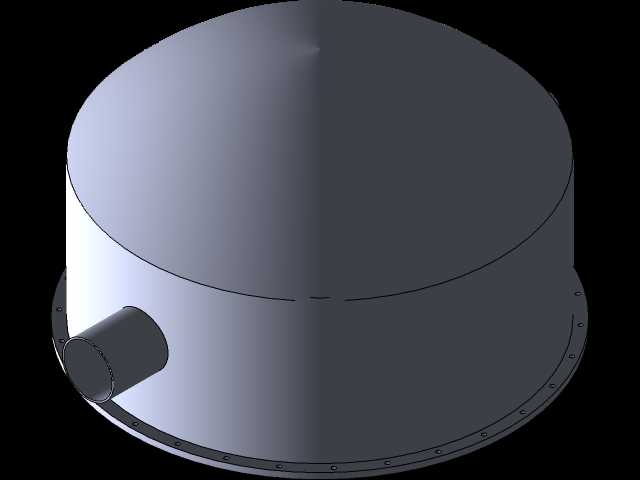

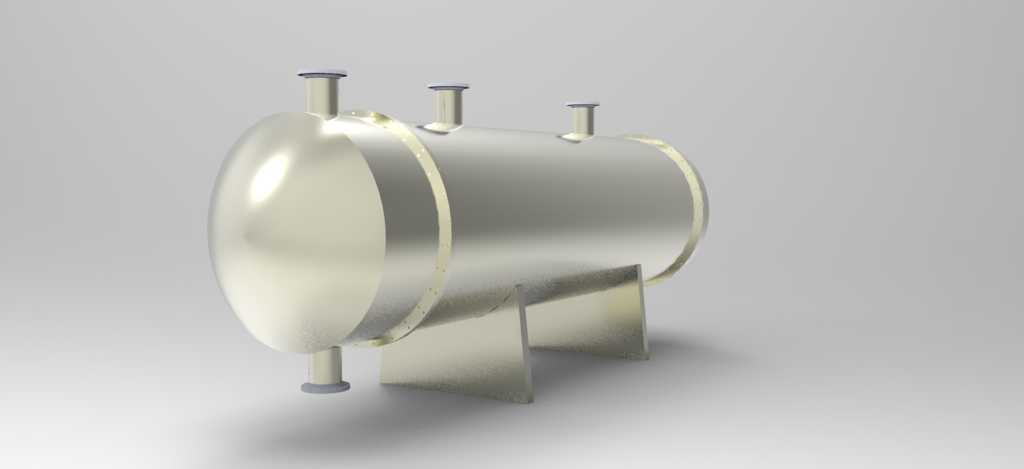

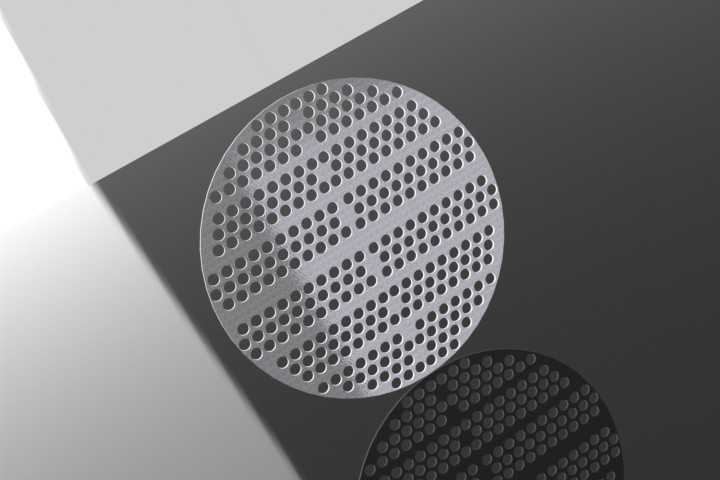

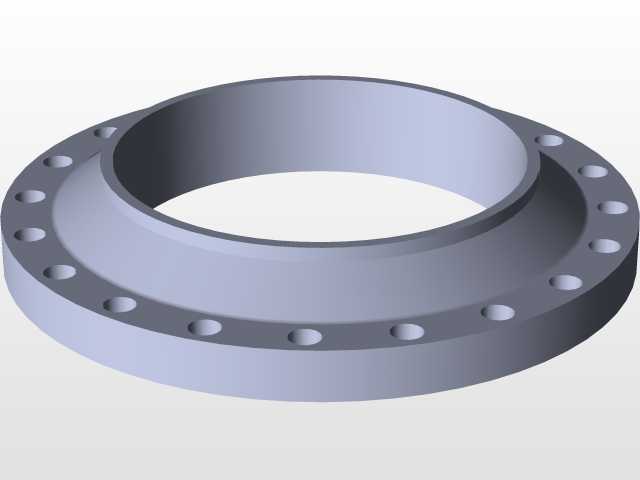

该换热设备属于工业领域应用极广的间壁式传热装置，核心应用场景覆盖化工生产流程中的物料预热与冷凝、暖通空调系统的冷热介质交换、热电联产环节的余热回收、食品加工工段的流体温控以及制药行业的无菌介质换热场景，是流程工业中实现热量传递、提升能源利用率的核心通用设备。设备采用经典的管壳式结构设计，整体由外部承压壳体与内部管束芯体两大部分组成，壳体为带法兰连接端的圆筒形结构，顶部预留两个介质进出接口，分别对应壳程流体的流入与流出通道，法兰端采用均匀分布的螺栓孔设计，可与配套管路端盖实现密封连接，满足承压工况下的密封要求。内部管束芯体采用密集排布的薄壁换热管结构，换热管两端固定在多孔管板上，管板上的管孔采用高精度排布设计，既保证换热管的安装固定精度，也能分隔管程与壳程的流体通道，避免两种换热介质发生串流。设计过程中优先考虑传热效率与流体阻力的平衡，换热管采用正三角形密集排布方式，在有限的壳体直径范围内最大化布置换热面积，提升单位体积下的传热能力；壳体内壁与管束之间预留均匀的环隙空间，可让壳程流体在流动过程中充分冲刷换热管外壁，减少流动死区，降低壳程结垢的概率。从安装边界来看，壳体的圆筒外径、管束的整体长度、顶部接口的中心距与伸出高度、端部法兰的螺栓孔分布圆直径都做了标准化适配设计，可直接匹配同规格的工业管路安装要求，无需额外做结构改型；管束芯体可从壳体端部整体抽出，方便后期对换热管外壁、壳体内壁进行清洗除垢，适配含杂质、易结垢介质的长期使用工况。设备的功能特性上，可实现两种不同温度流体的完全隔离换热，管程可走高压、高腐蚀性的换热介质，壳程适配低压、大流量的换热介质，结构承压能力强，运行稳定性高，可在较宽的温度、压力区间内稳定工作，相比其他类型换热结构，该结构制造成本更低，维护难度更小，适配绝大多数常规工业换热场景的使用需求。
