列管式紧凑型热交换换热部件

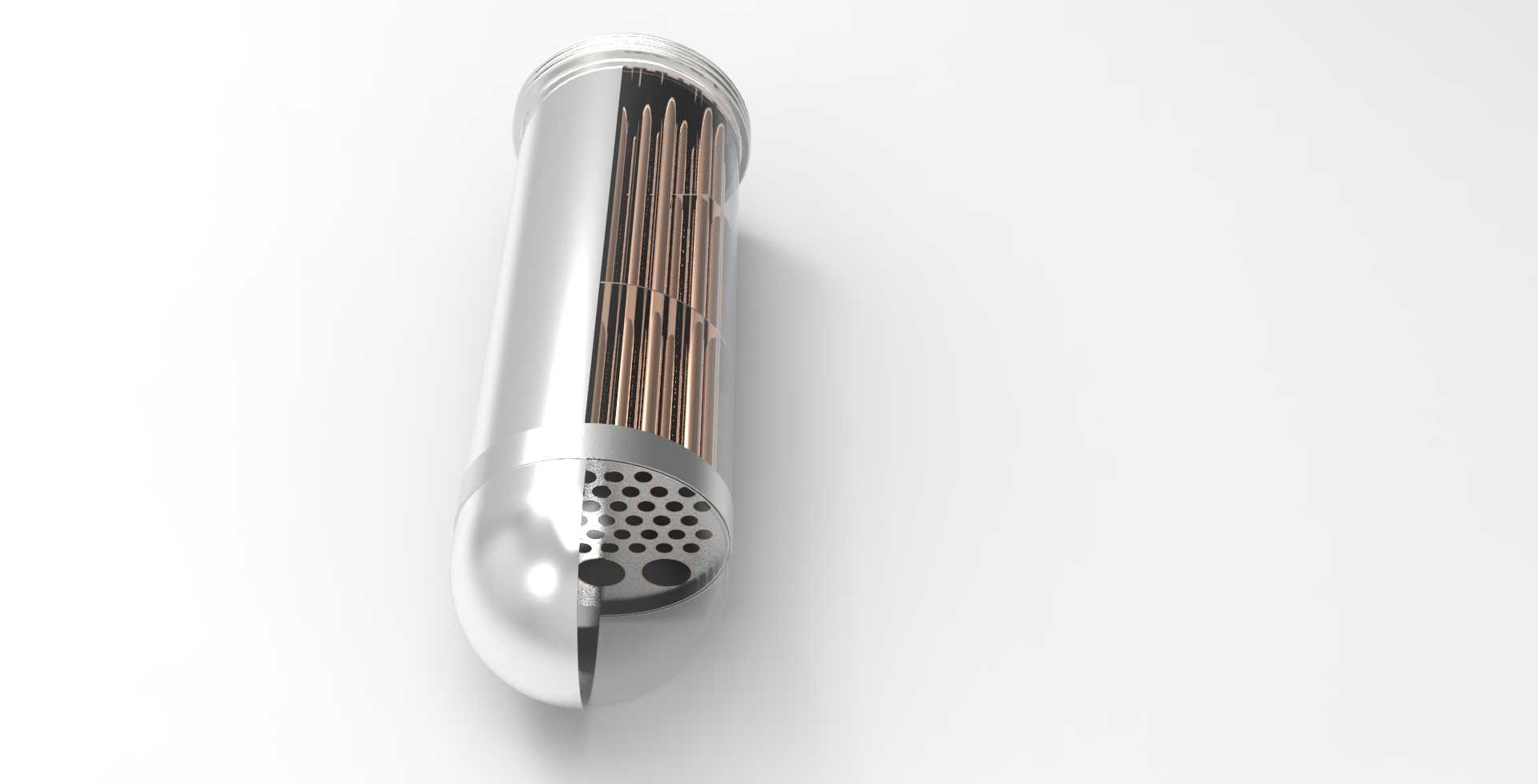

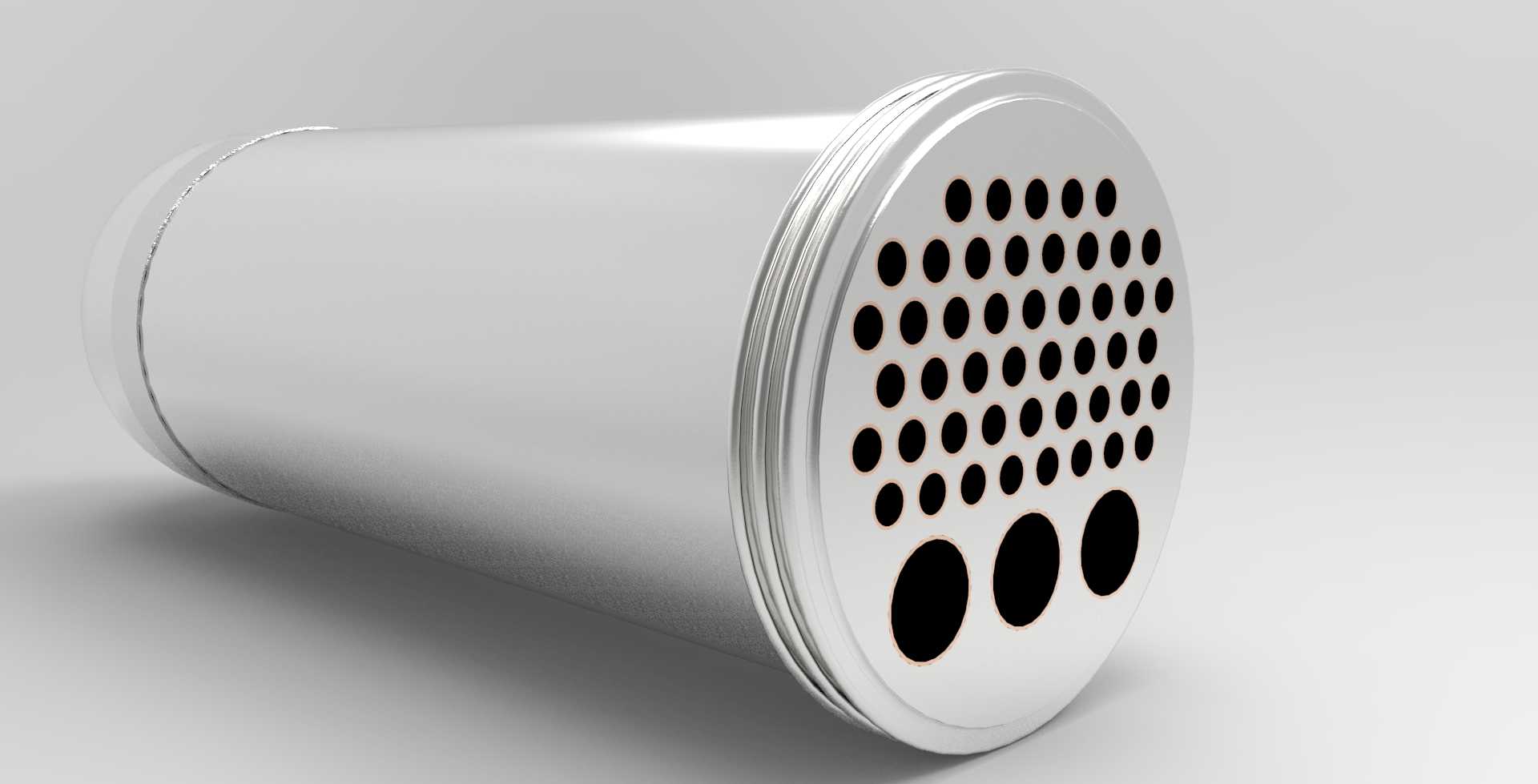

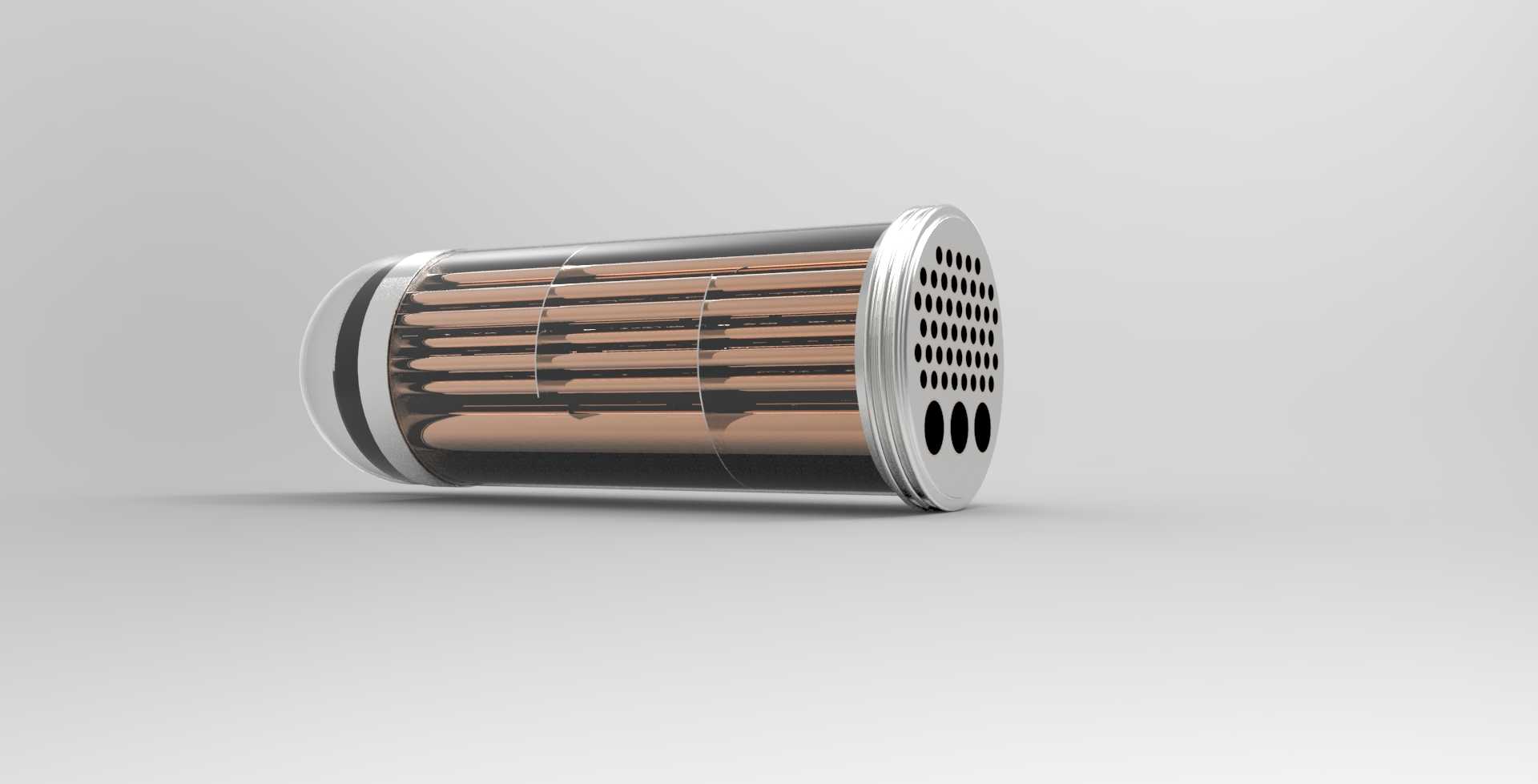

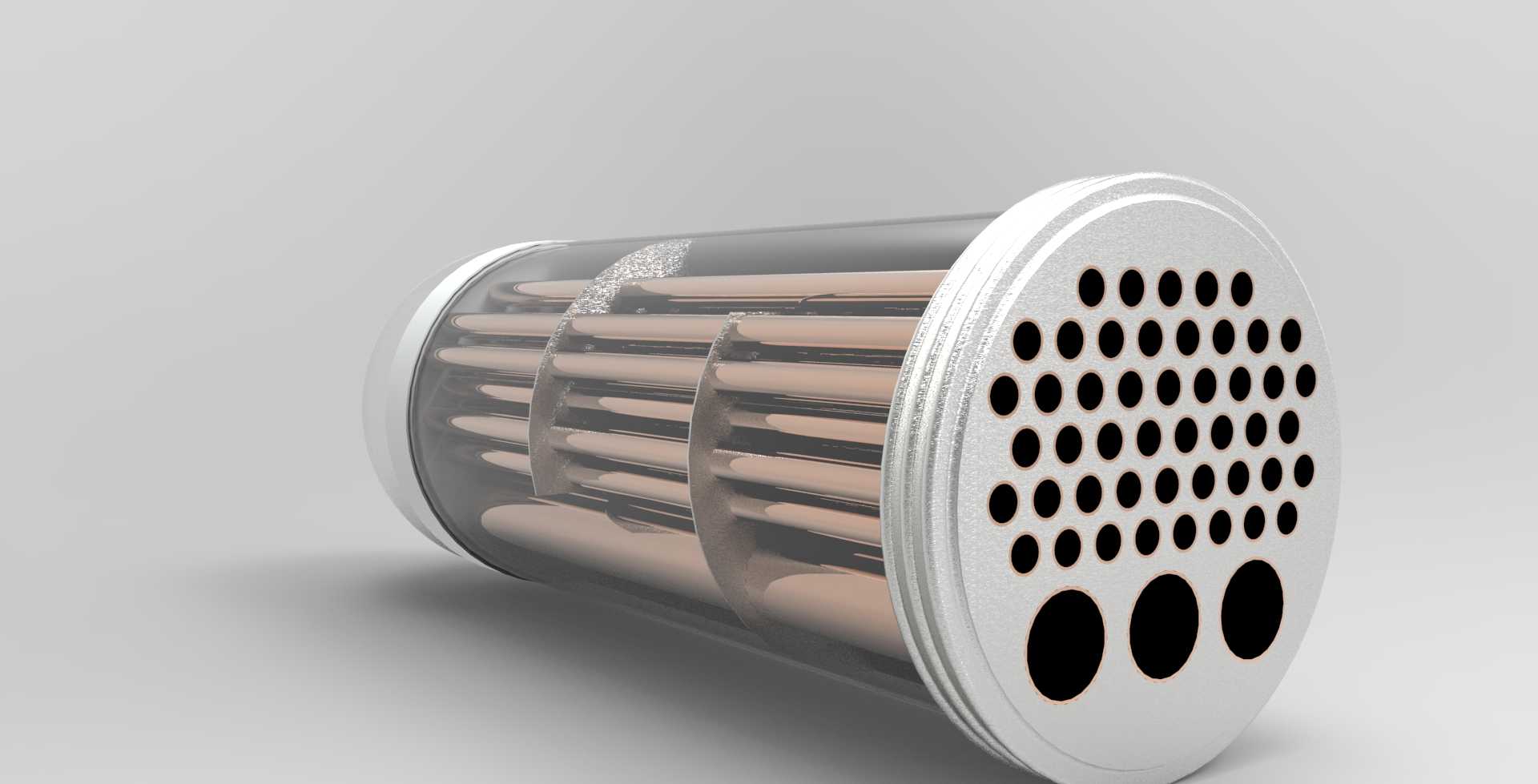

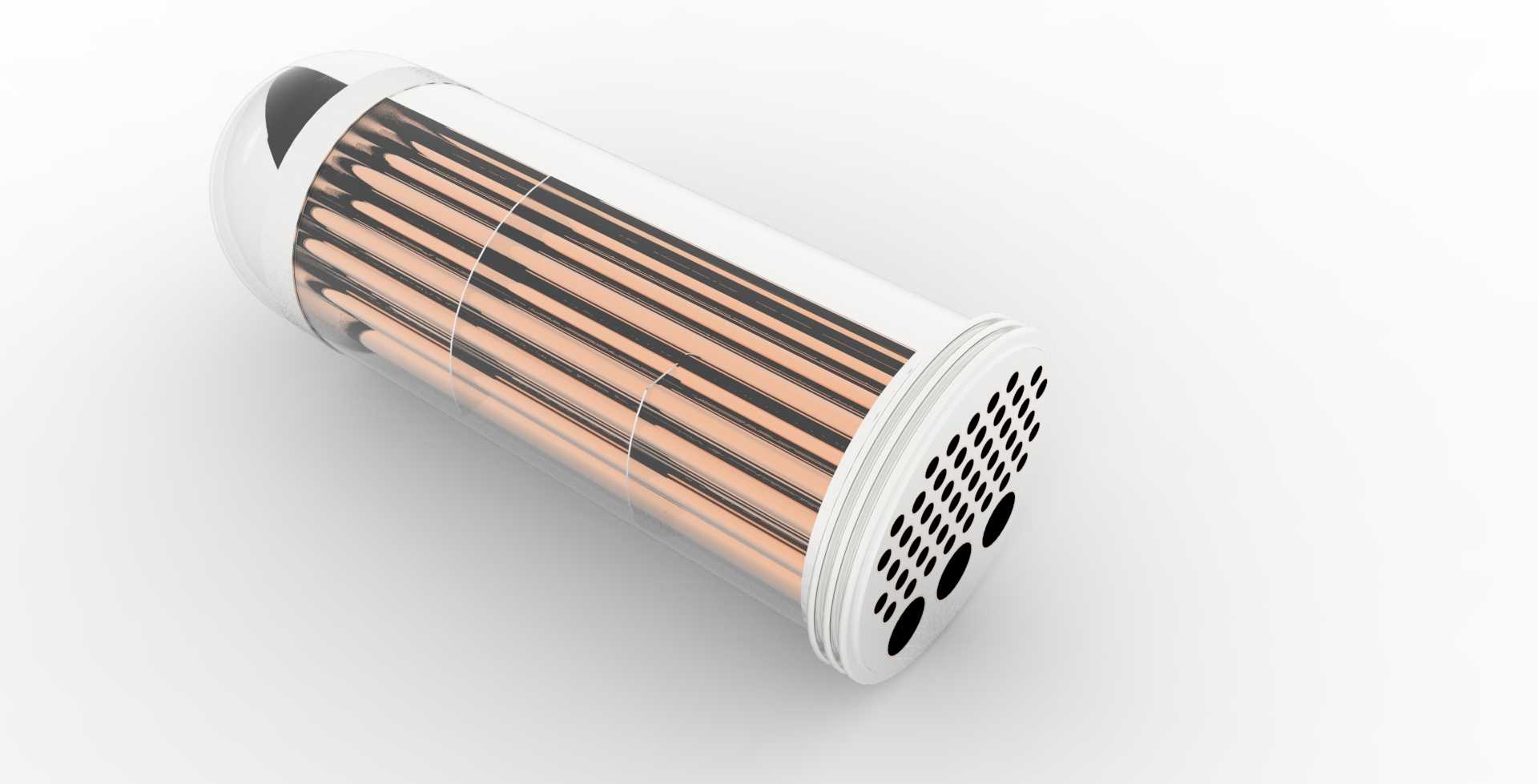

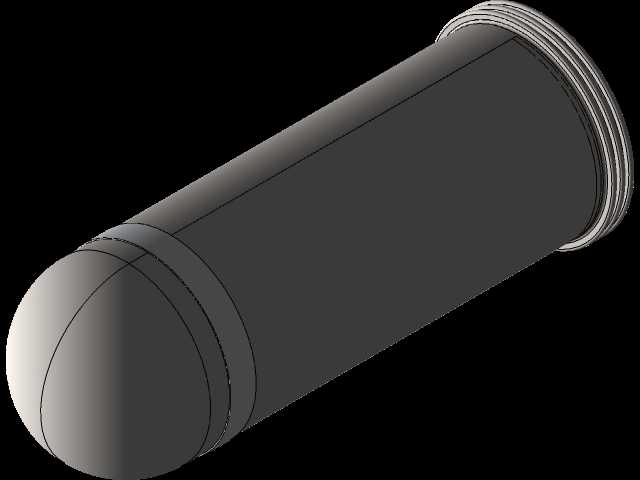

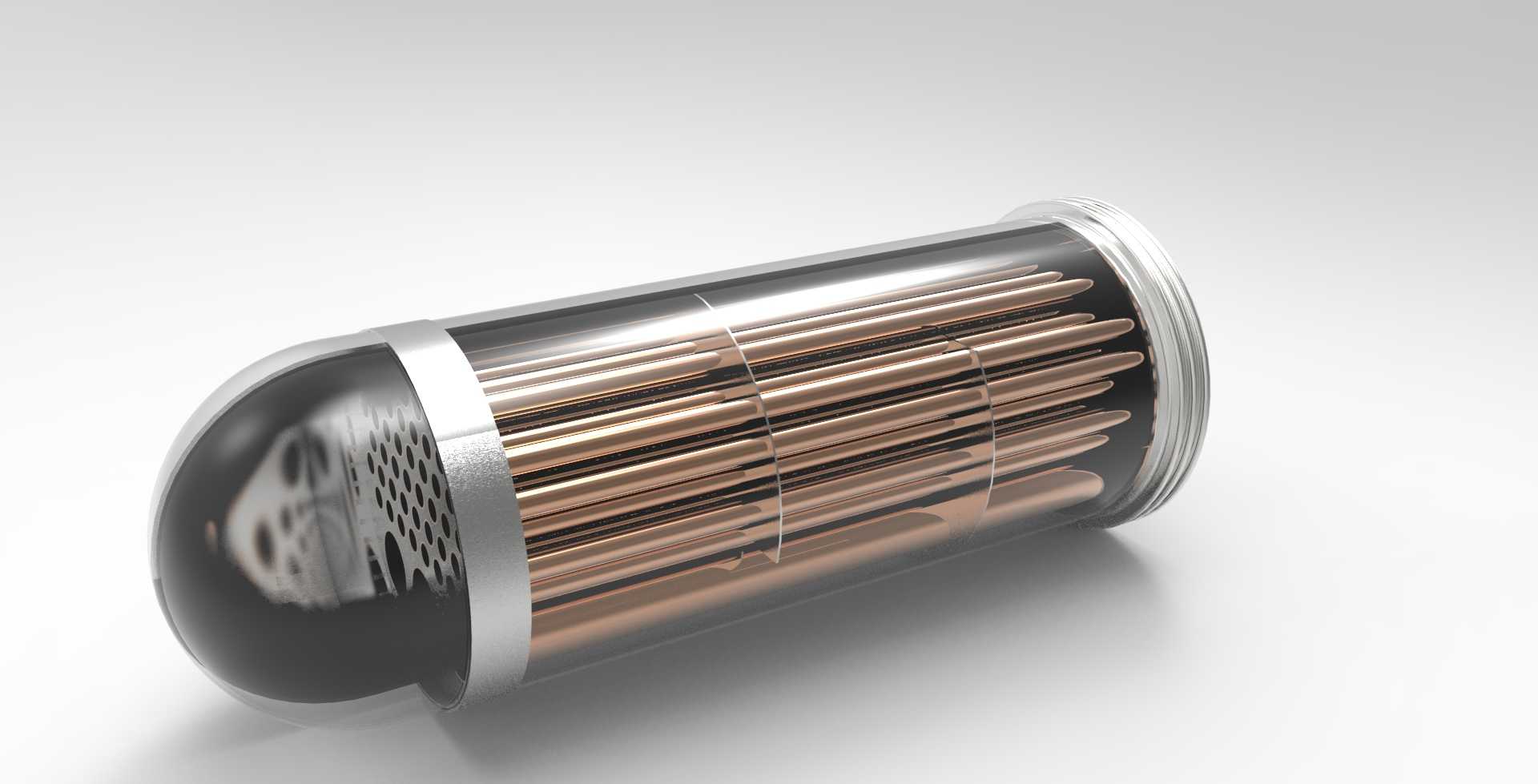

这款列管式热交换部件主要面向中小型供热系统、小型工业锅炉配套、分布式暖通换热场景设计，可在有限安装空间内完成两种流体介质间的高效热量传递，既可以作为独立换热单元嵌入小型热水循环系统，也可作为锅炉余热回收组件加装在烟气排放通路中，回收高温烟气中的余热提升进水温度，降低整体能源损耗。在实际工况中，该部件可适配水-水换热、汽-水换热两类常见换热场景，内部管束采用平行排布的薄壁导热管结构，热侧流体从端部分布孔进入管束内部流动，冷侧流体在壳程腔体内环绕管束外壁流动，通过管壁完成热量交换，端部的密封端盖采用快装式结构设计，无需完全拆解整体管路即可完成管束内部的污垢清理与检修维护，大幅降低日常运维的操作难度。设计过程中优先考虑了紧凑安装需求，整体采用圆柱式筒体结构，两端法兰接口可直接对接标准管径的工业管路，安装时无需额外定制异形转接头，筒体外部预留的安装卡箍位可适配常规管道支架，安装边界可适配多数现有小型换热站、锅炉房的预留安装空间，无需对原有管路布局做大规模改造。内部管束的排布经过流场仿真优化，冷侧流体在壳程内的流动路径可充分接触每根导热管的外壁，避免出现流动死区导致局部换热效率下降，同时管束与筒体之间的支撑结构采用低阻设计，尽可能降低流体通过时的压损，减少配套循环泵的功率消耗。端部的管板采用密集开孔设计，既保证了管束的固定强度，也通过均匀的孔位分布让热侧流体均匀分配到每根导热管中，避免单管流量过大导致的局部冲蚀磨损，延长部件整体使用寿命。筒体两端的密封结构采用耐温密封件，可适配常规中低压换热工况的密封需求，避免运行过程中出现介质串流问题，保障换热过程稳定可靠。
