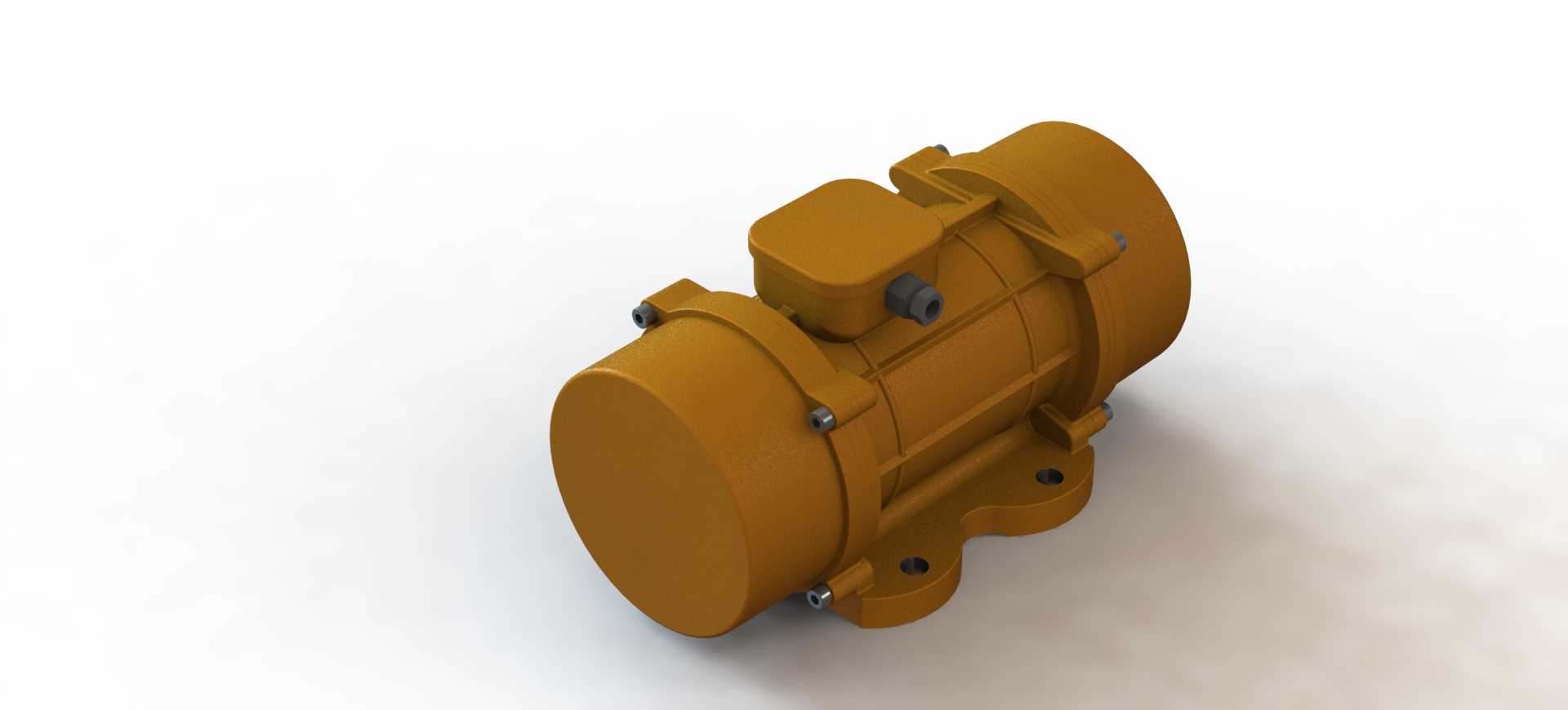

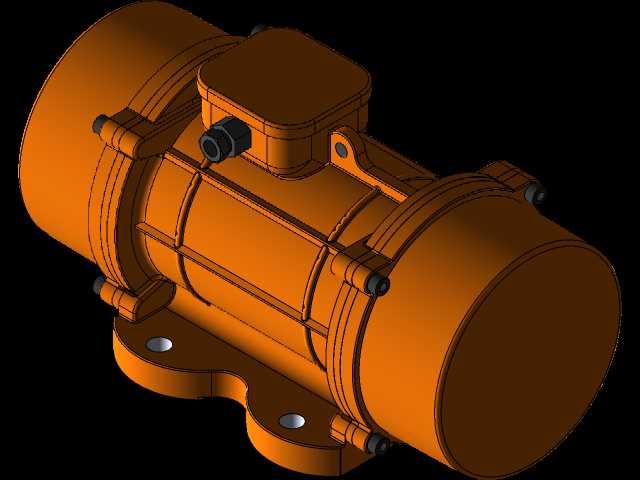

工业卧式振动电机MVE700-15结构设计

这款卧式振动电机是各类振动类工业设备的核心激振源部件，广泛应用于矿山筛分、建材振实、粮食输送、物料仓壁防堵、振动给料等多个工业场景，在砂石骨料分级的振动筛、混凝土预制件生产的振动台、散料输送的振动给料机、粉料仓的破拱防闭塞装置中都能看到这类电机的身影，它依靠自身产生的高频激振力，带动配套设备完成物料的筛分、输送、振实、落料等核心工序，是散料处理、建材加工、矿山冶金领域不可或缺的通用动力部件。

从功能特性来看，这款振动电机将动力输出与激振结构整合为一体，无需额外配置激振器，通电后即可直接输出稳定的高频交变激振力，通过调整两端偏心块的夹角，还可以灵活调节激振力的大小，适配不同工况下的振动参数需求。整机采用全密封式壳体结构，能够适应多粉尘、高湿度的恶劣工业作业环境，接线盒采用独立密封设计，避免粉尘、水汽侵入内部绕组，提升设备在复杂工况下的运行可靠性。底座采用一体化铸造的安装脚结构，带有标准安装孔位，能够直接通过螺栓固定在配套设备的安装面上，安装方式简单稳固，可承受长时间高频振动带来的载荷冲击，避免运行过程中出现连接松动的问题。

在设计思路上，这款电机采用卧式同轴布局，转子两端延伸轴上配置可调偏心块，电机运转时偏心块随轴同步旋转，产生的离心力形成稳定的周期性激振力，整体结构紧凑，径向尺寸与轴向长度经过合理配比，既保证了足够的激振力输出，又控制了整机的占用空间。壳体采用铸铁一体铸造成型，表面做防锈涂覆处理，既具备足够的结构强度抵御振动带来的应力，又能适应户外、车间等不同作业环境的腐蚀影响。接线盒设置在壳体顶部侧方，既方便现场布线接线，又避免安装、作业过程中磕碰损坏接线部位。两端端盖采用高强度螺栓与壳体连接，内部配置适配高频振动工况的轴承结构，保证长时间高速运转下的稳定性与使用寿命。

从安装边界来看，这款卧式振动电机的底座安装孔采用对称布局，安装脚的间距、孔径都适配主流振动设备的通用安装尺寸，安装时只需保证安装面平整，采用匹配强度的螺栓紧固即可，无需额外定制复杂的连接结构。整机的重心经过优化设计，运行时自身振动传递均匀，不会产生额外的偏载力矩，对配套设备的结构强度要求更友好，能够适配不同规格的振动类工业设备，降低设备整体的设计与改造成本。
