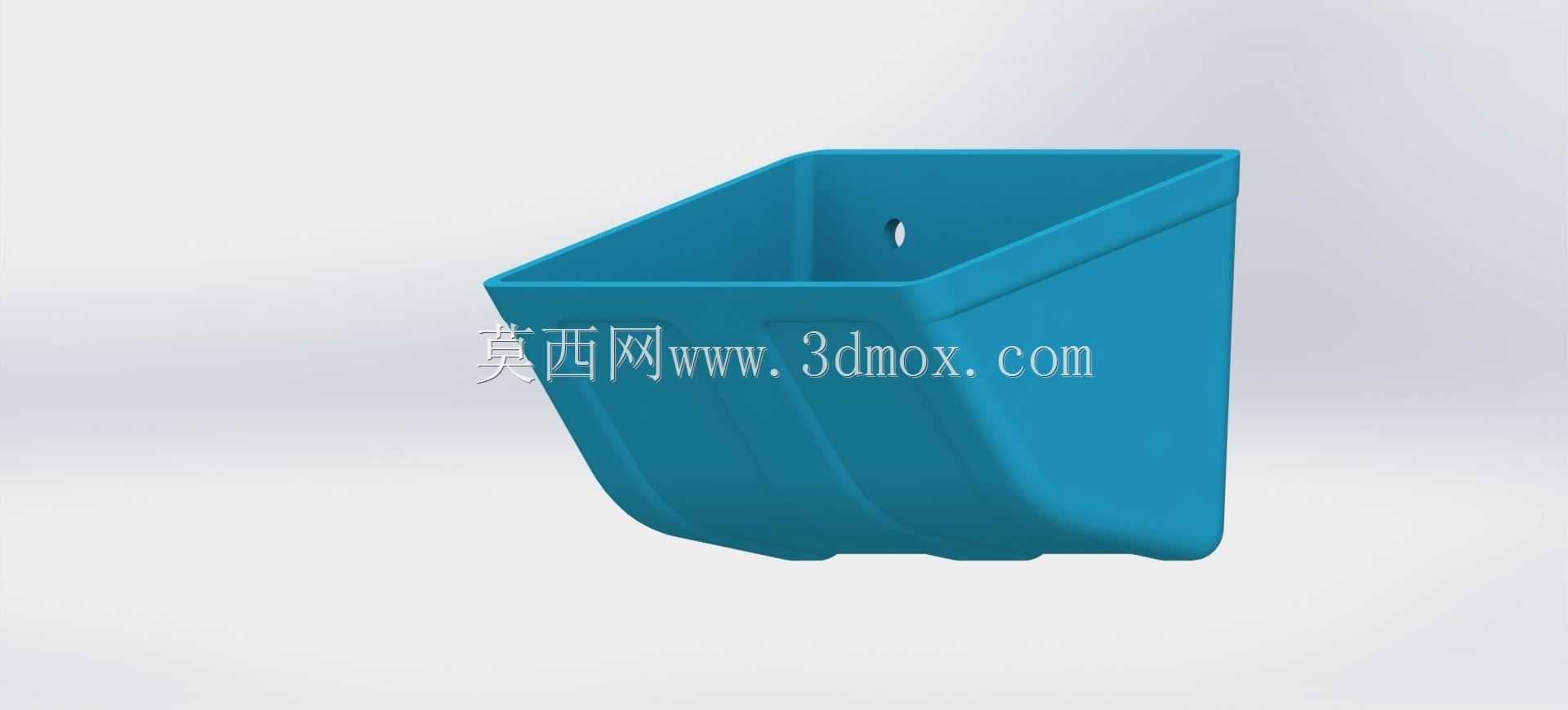

提升式科瓦什180lik料斗结构设计

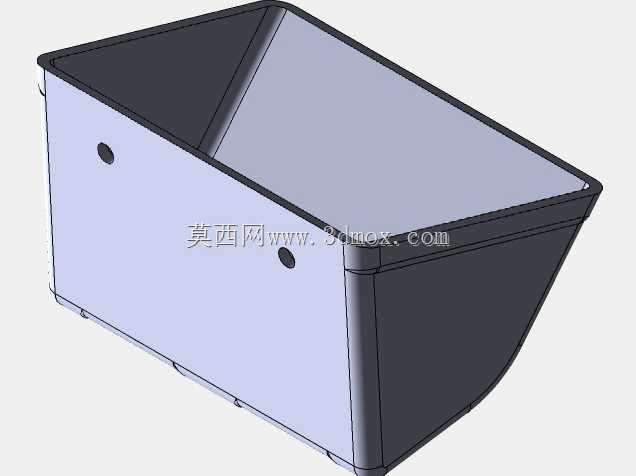

该料斗主要配套垂直提升输送设备使用，常见于散状物料的垂直转运作业场景，在矿山、建材、粮食加工、散料仓储等工况中承担物料承载与卸料功能，作业时随提升链条做循环往复运动，到达设备顶端卸料工位后依靠重力或配套导向机构完成自动卸料，无需额外动力驱动卸料动作。从结构设计来看，整体采用上宽下窄的梯形敞口结构，上口边缘做加厚翻边处理，既提升了料斗口部的抗冲击能力，避免装载物料时磕碰造成口部变形，也能在多料斗排布安装时保证相邻料斗的间隙一致性，减少运行过程中的剐蹭风险。料斗侧壁设置有纵向加强筋结构，从口部延伸至底部圆弧过渡区，在不额外增加过多壁厚的前提下提升了侧壁的结构刚度，满载散料时不会出现侧壁鼓胀变形的问题，延长了料斗的疲劳使用寿命。料斗背部预留的安装孔位，可直接与提升机的配套链条附板通过紧固件连接，安装孔的位置公差经过严格校核，保证料斗安装后处于水平状态，运行过程中不会出现偏载撒料的情况。料斗底部采用大圆弧过渡设计，一方面减少了物料在斗内的残留死角，卸料时粘性物料也能顺利滑出，避免长期积料造成的斗内容积减小、负载增加问题，另一方面圆弧结构也分散了物料装载时对底部的冲击力，降低了底部焊缝开裂的风险。在实际选型适配时，需要注意该料斗的安装孔距与提升机链条节距的匹配性，同时要核算料斗的额定装载容积与提升机的设计输送量匹配，避免单斗负载过大造成链条过载磨损。料斗的外形尺寸经过优化，在保证额定装载量的前提下，尽可能缩小了斗体的外廓尺寸，使得提升机的整体机架尺寸可以做的更紧凑，减少设备的占地面积。料斗的敞口设计角度经过反复验证，装载时物料能顺利流入斗内，不会在口部出现堆料溢出的情况，卸料时斗体的翻转角度配合圆弧底面，能让物料在极短的时间内全部卸出，避免回料问题造成的输送效率下降、底部积料磨损。针对不同的输送物料特性，该结构的料斗可以适配不同的材质制作，输送磨琢性较强的矿料时可选用耐磨钢板加工，输送粮食等食品类物料时可选用不锈钢板材加工，安装连接尺寸保持统一即可直接替换，无需对提升机的原有结构做改动。
